805系列（G805,RM02,RM03)连接艾泰l2tp服务器以及子网设备如何与服务器子网互相访问示例

一、资料下载

USR-G805说明书下载链接：https://www.usr.cn/Download/1163.html

USR-G805规格书下载链接：https://www.usr.cn/Download/1164.html

USR-RM02说明手册下载链接：https://www.usr.cn/Download/918.html

USR-RM02规格书下载链接：https://www.usr.cn/Download/919.html

USR-RM03说明手册下载链接：https://www.usr.cn/Download/971.html

USR-RM03规格书下载链接：https://www.usr.cn/Download/972.html

二、硬件连接

1、所需物品

USR-G805 1台

12V电源适配器 1个

4G卡 1个

4G天线 1根

网线 1根

电脑 1台

服务器 1个

2、硬件连接

这里我们使用G805演示，G805插4G卡（能访问到服务器的卡），接上4G天线，网线连接电脑，通过12V适配器给设备供电。

二、产品参数设置

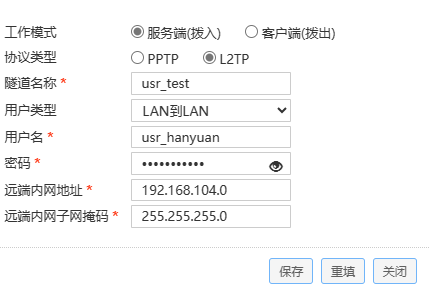

1、服务参数如下（仅供参考，可以改为其他参数）

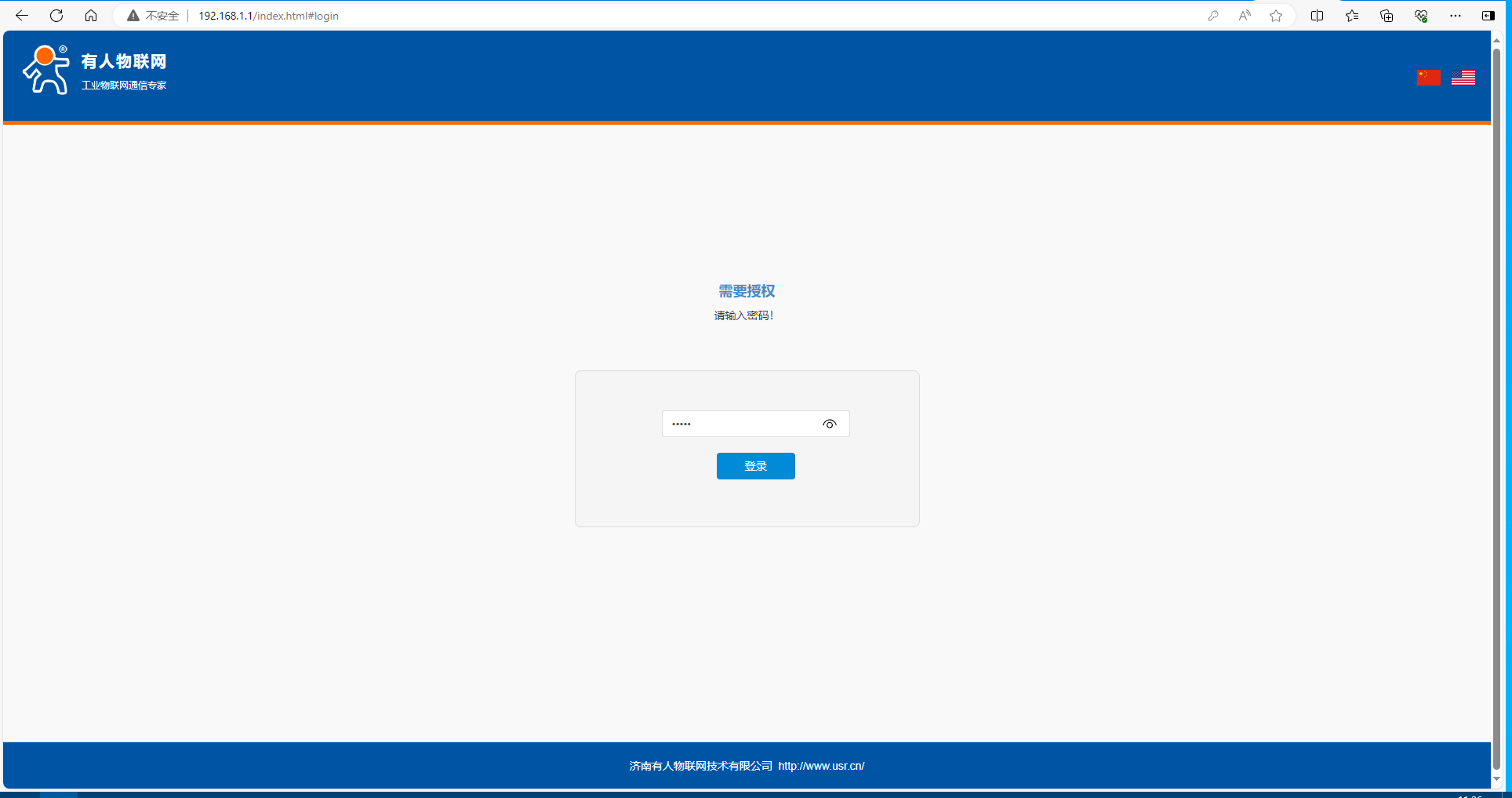

2、通过电脑获取的网关进入内置网页，输入密码：admin。

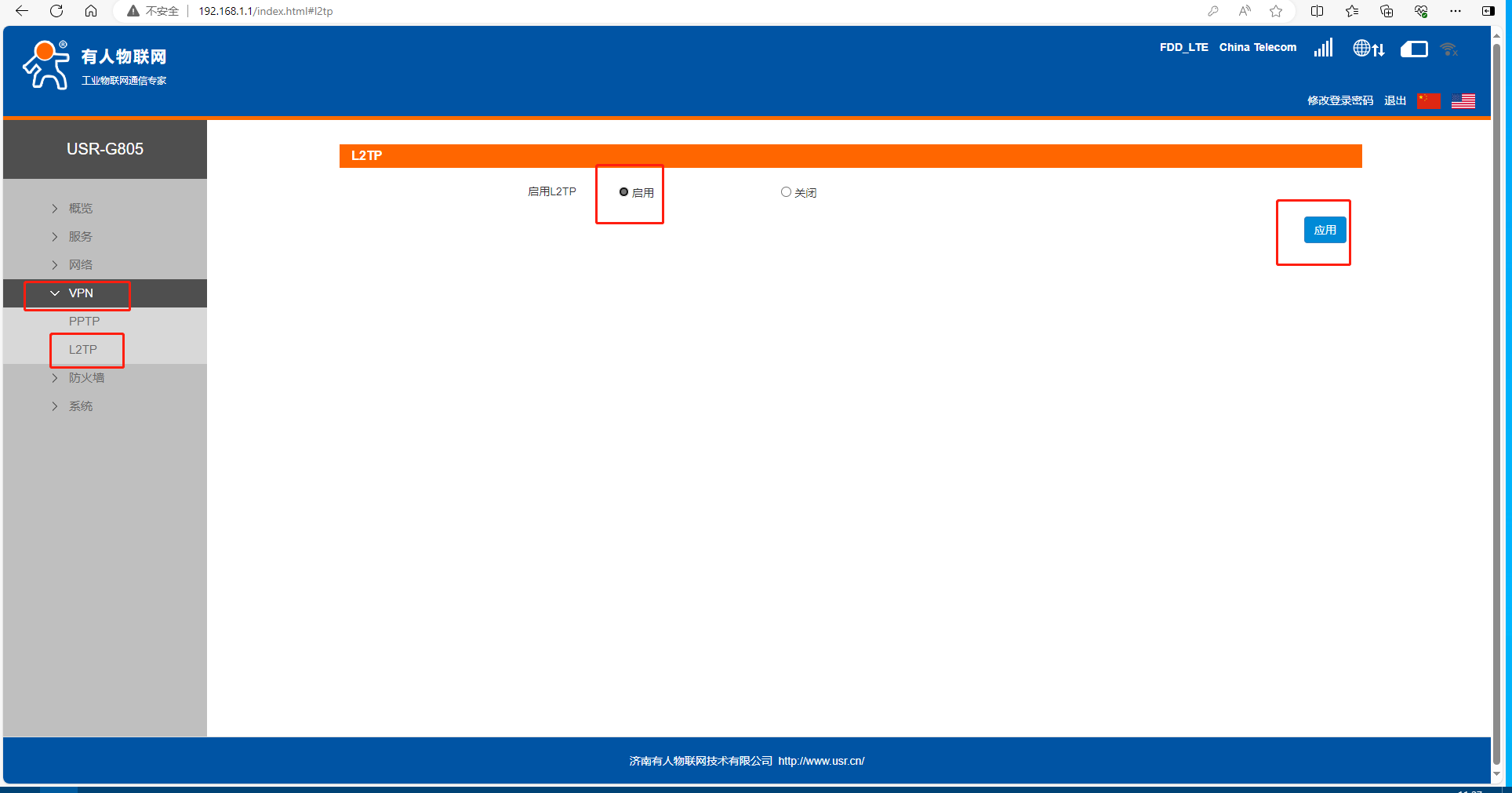

3、在VPN-L2TP，勾选启用，点击应用。

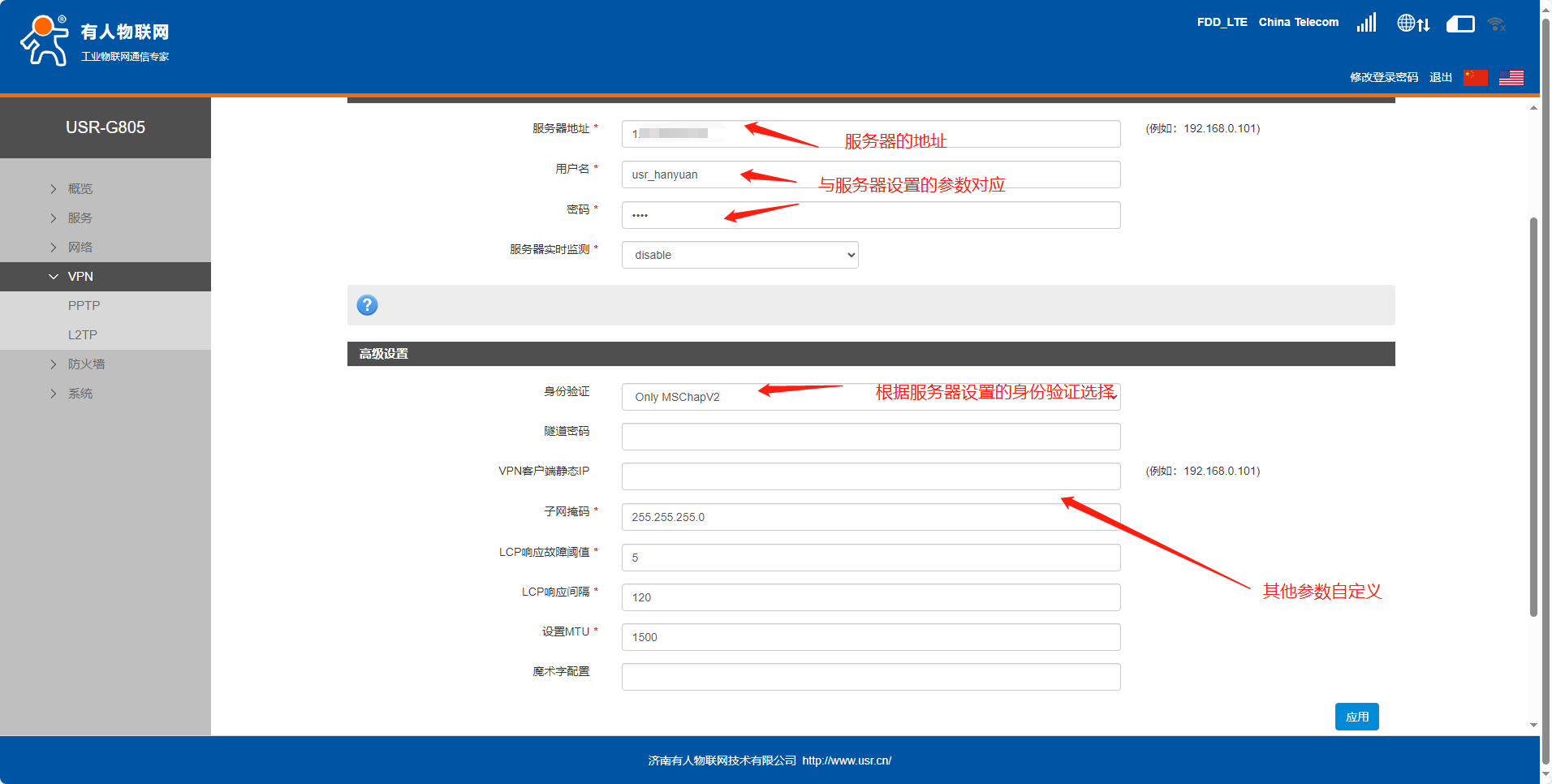

4、根据服务器的参数填写，设置完成后点击应用，然后重启设备。

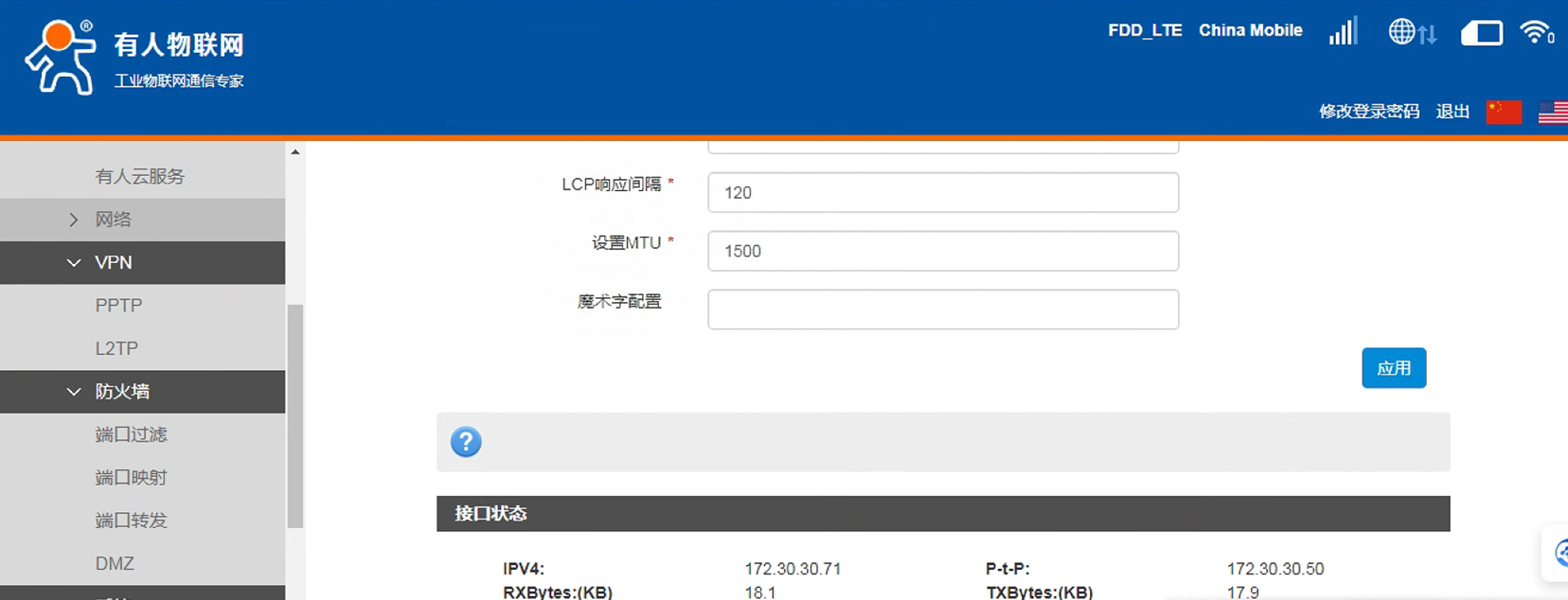

正常连接后当前界面的下方会显示获取的IP地址。

目前为止，服务器能通过G805获取的VPNIP172.30.30.71访问到G805。

5、接下来在服务器和G805分别设置静态路由来实现服务器ping通G805的子网设备。

服务器如何设置静态路由需要找服务器技术操作，指向G805的lan口即可。

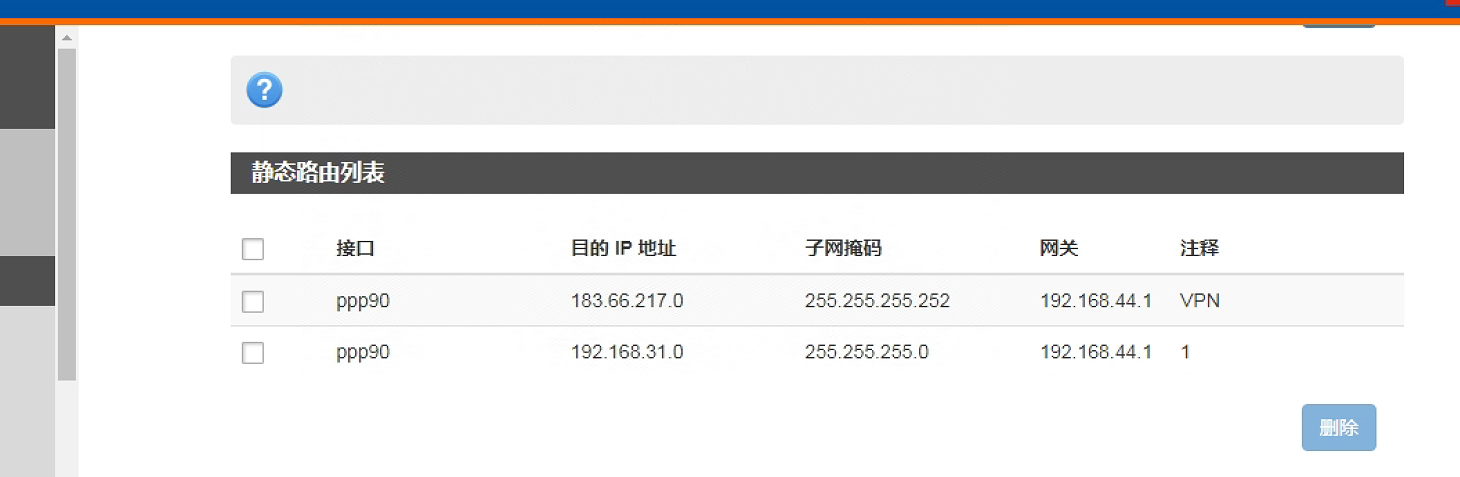

G805这边在网络--静态路由，设置两条静态路由：

第一条是目的地址填服务器地址所在的网段，网关填获取的VPN网关；

第二条是目的地址是服务器lan口IP，网关填获取的VPN网关。

接口全部选择ppp90，子网掩码和目的IP地址的子网掩码一致。

这样子网设备就可以与服务器子网互相访问了。

注意：G805系列设置完参数，点击应用后，重启生效。

编写人：鞠思奇 编写日期：2024-05-28

审核人：金志方 审核日期：2024-06-07

订正版本：V1.0 订正内容：初稿
