WH-NB82本地升级固件示例

注1：驱动程序和升级软件工具找在线技术支持索要

一、资料下载

WH-NB82 AT指令集官网下载链接：https://www.usr.cn/Download/1314.html

WH-NB82 LOG抓取指南官网下载链接：https://www.usr.cn/Download/1313.html

WH-NB82快速入门手册官网下载链接：https://www.usr.cn/Download/1311.html

WH-NB82硬件设计手册官网下载链接：https://www.usr.cn/Download/1307.html

WH-NB82规格书官网下载链接：https://www.usr.cn/Download/1312.html

二、硬件连接

1、所需物品

WH-NB82产品1台

天线1根

USB线2条

电信NB卡/移动物联网卡1张

笔记本电脑1台

2、硬件连接

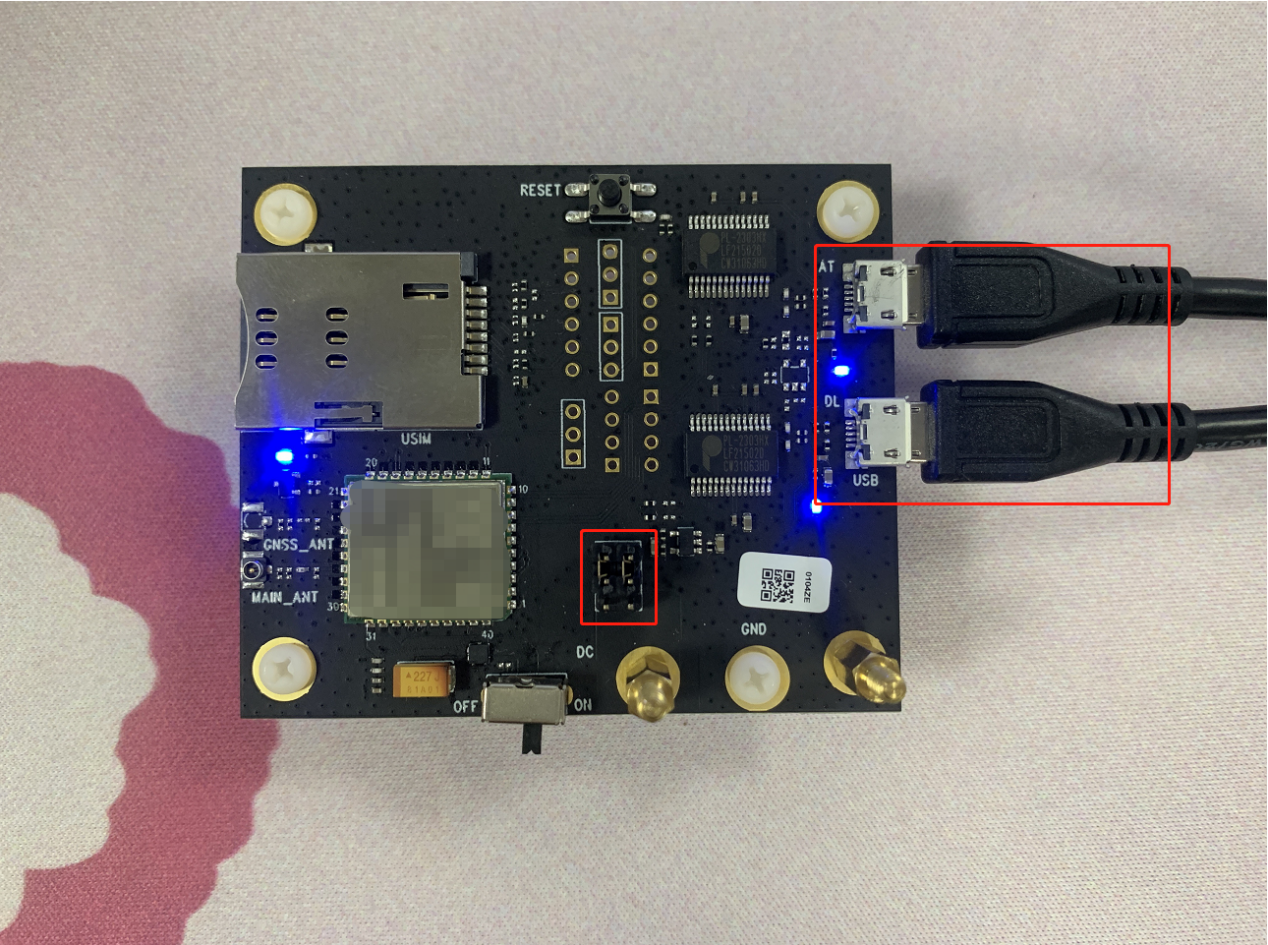

WH-NB82底板上的USB串口接USB串口线到电脑USB口，底板上的AT串口接USB串口线到电脑USB口。（本地升级时可不插入SIM卡，不接天线）

EVK硬件连接框图：

若自己设计底板未引出AT口，则需要把AT口用3.3VTTL，进行飞线。

飞线硬件连接框图：

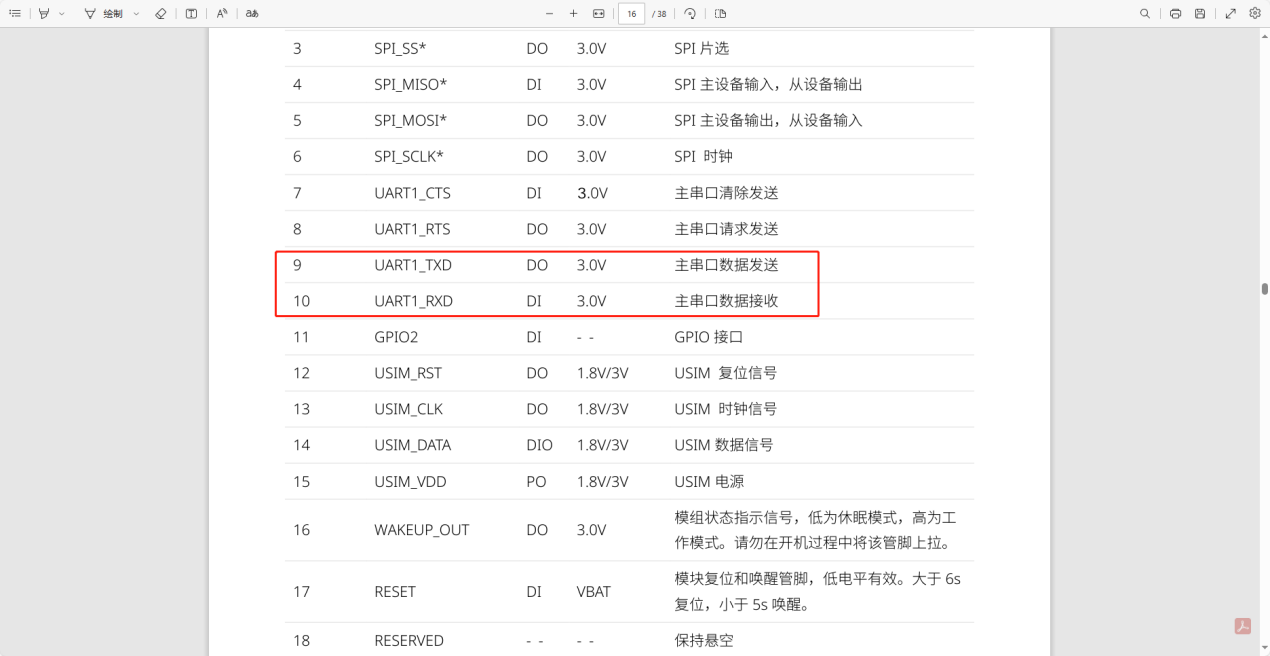

模块的UART1_TXD接TTL的RX，模块的UART1_RXD接TTL的TX，模块的GND接TTL的GND。

三、产品参数设置

1、模块设置查询

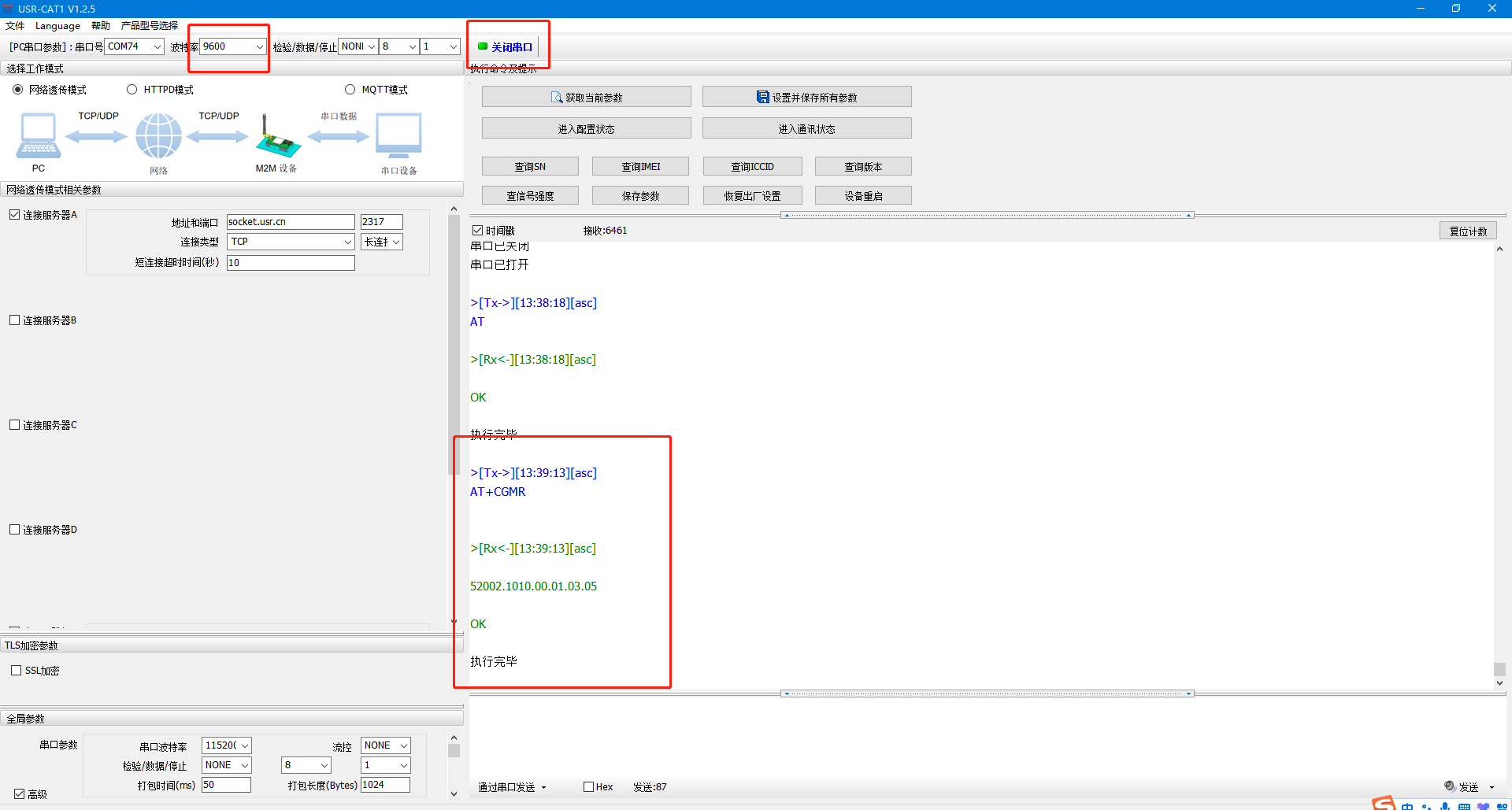

在此之前需要先查询模块的固件版本（AT+CGMR）

2、电脑设置

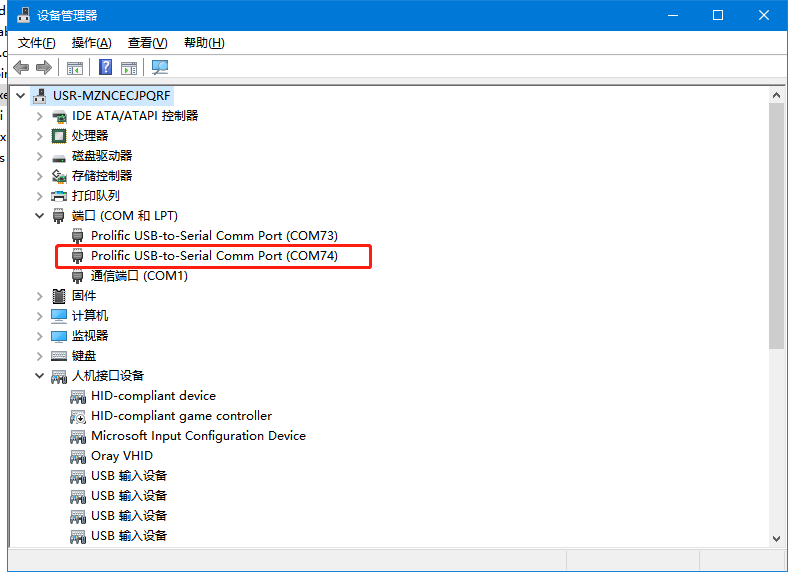

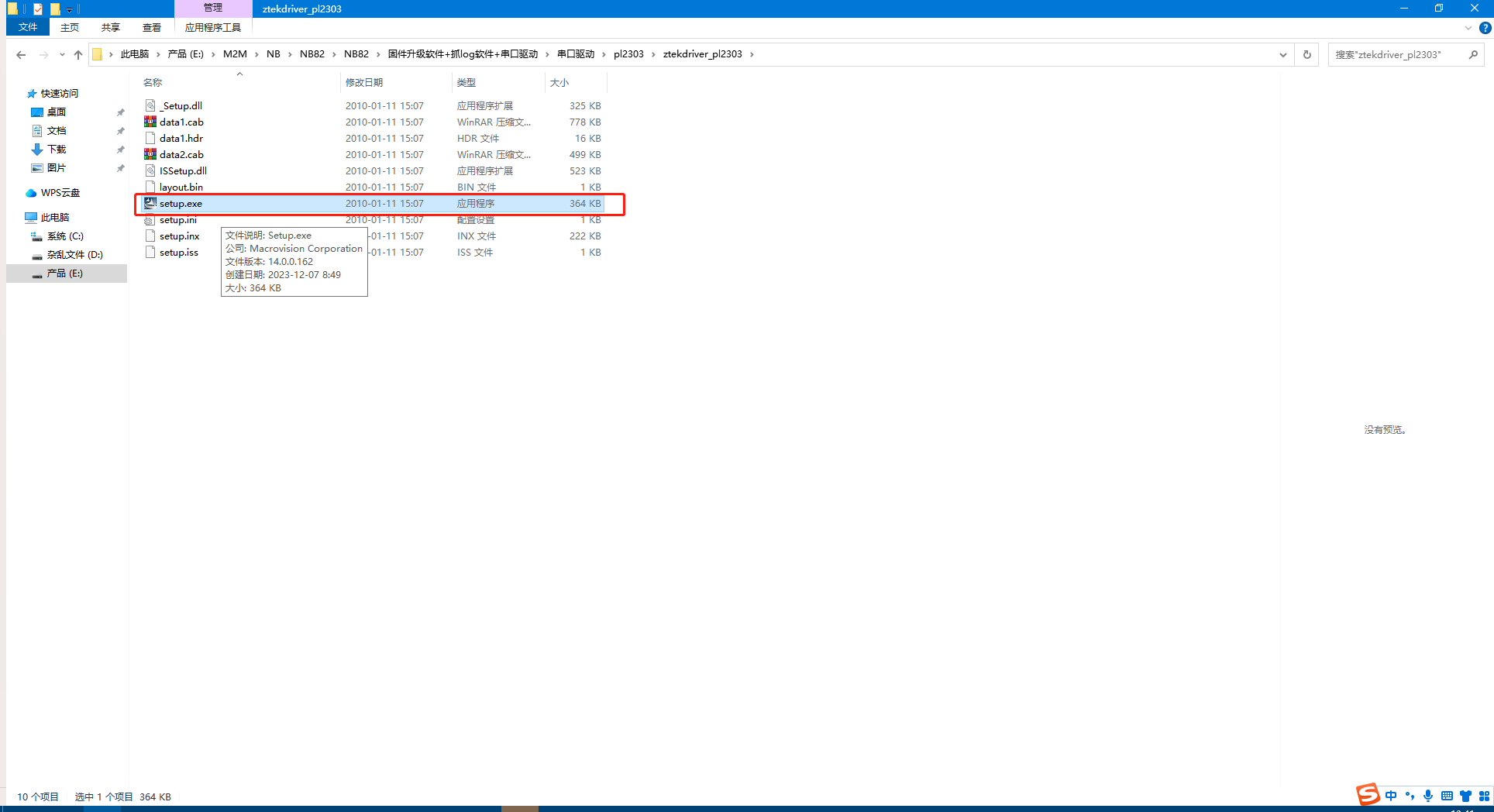

电脑安装USB驱动，安装完成后，会在电脑-设备管理器里查看端口。正常识别端口会显示Prolific USB-to-Serial Comm Port。

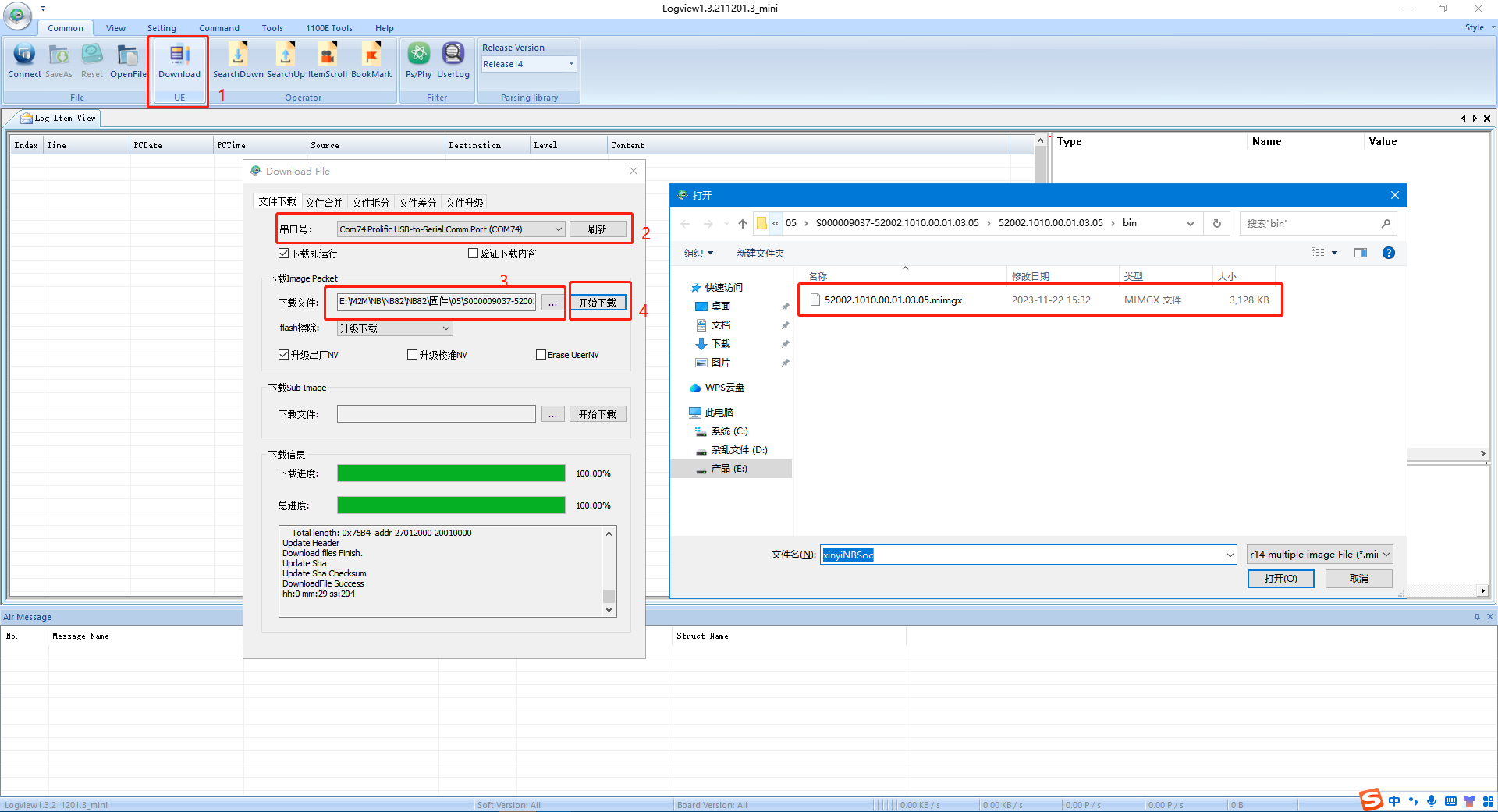

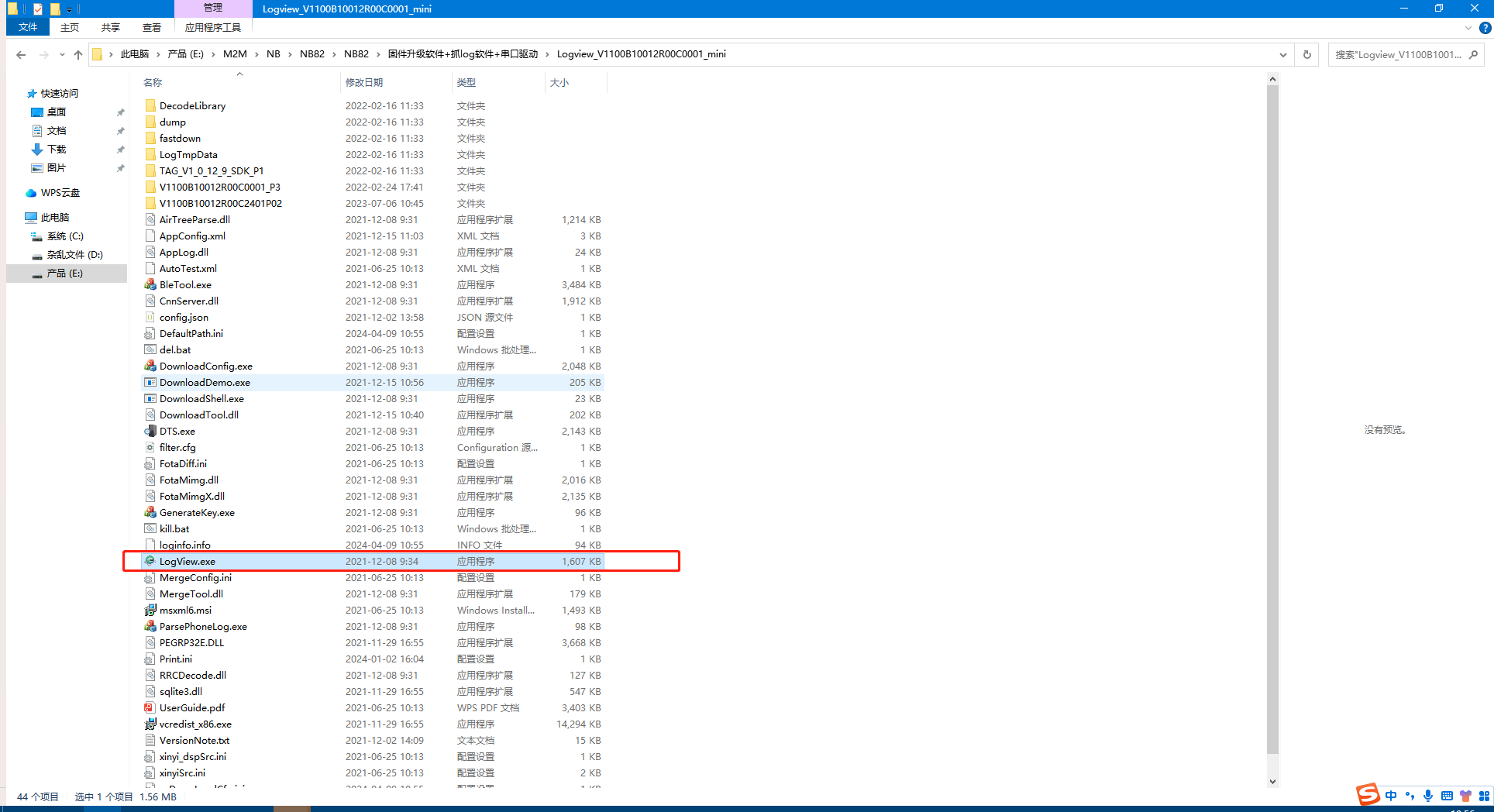

3、打开升级软件

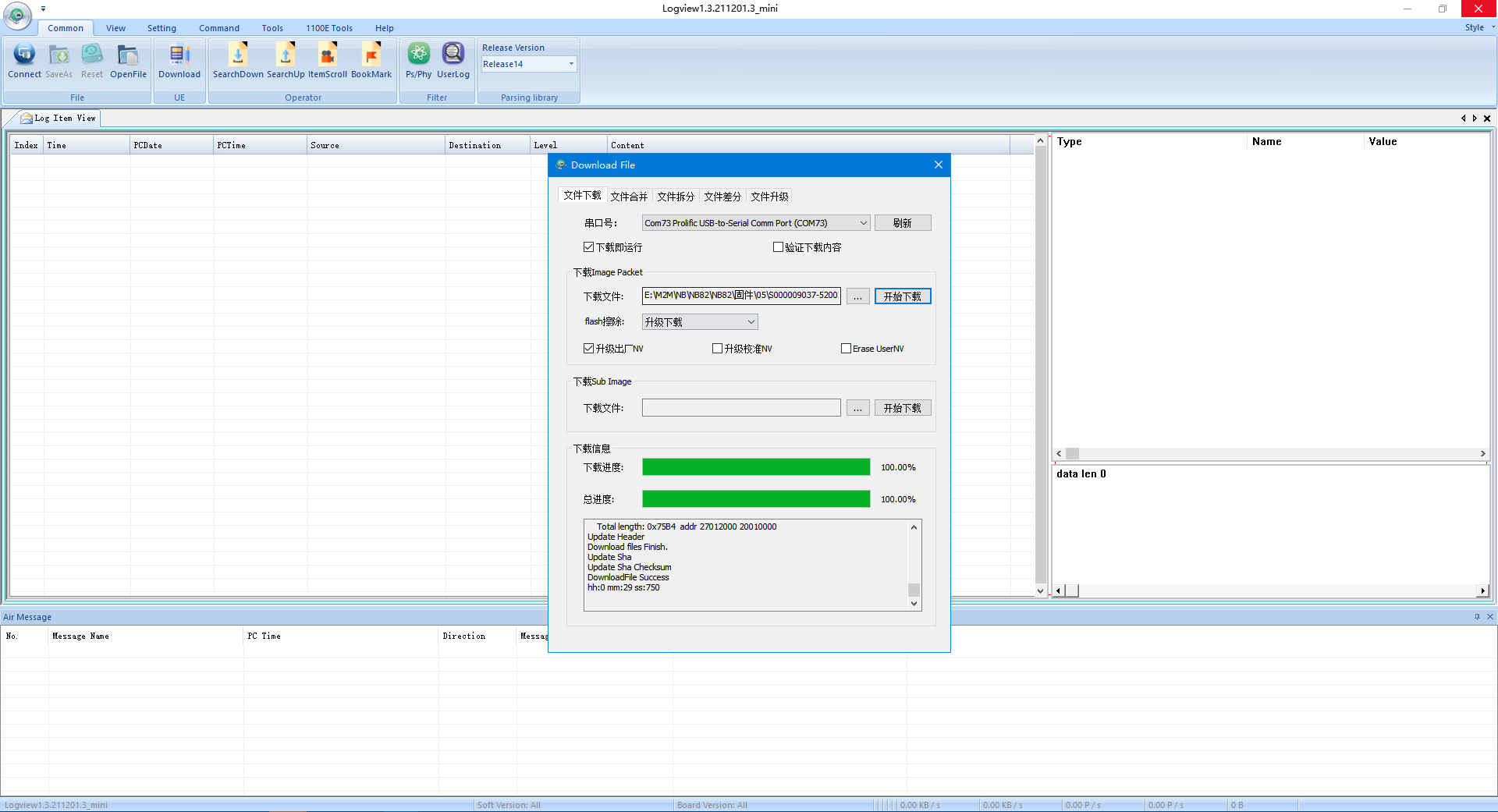

4、操作完成后，进入以下界面，不需要重启或其他操作。等待两条进度条走完，升级完成，关闭软件。

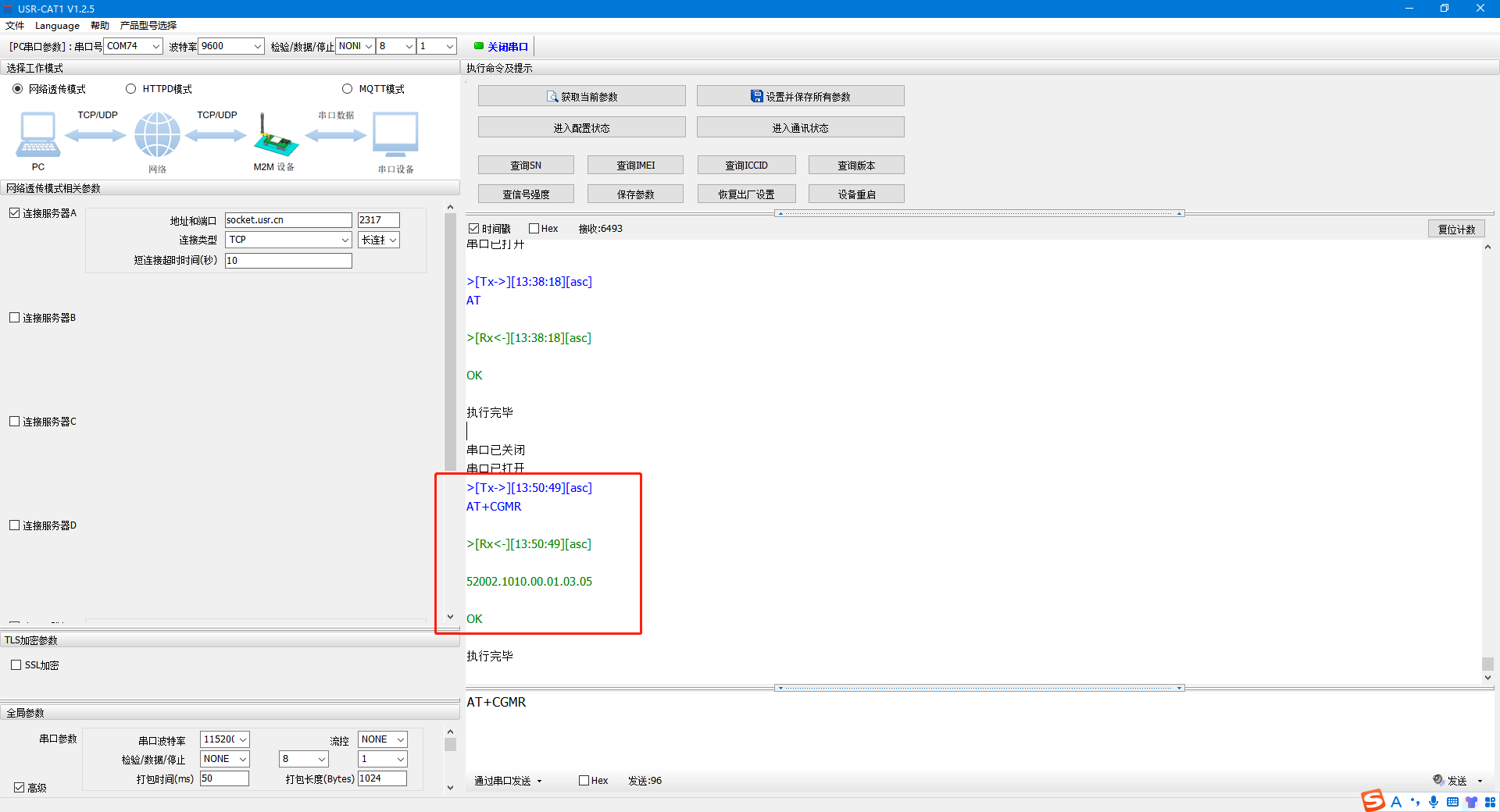

5、打开串口调试助手或其他可以发送命令的调试助手，使用AT+CGMR查询一下版本，是否为升级完成后的版本。
