USR-LG207-L-P-N01广播通信示例

一、资料下载：

1、USR-LG207-L-P-N01 说明书（完整版）下载链接：https://www.usr.cn/Download/656.html

2、USR-L207/USR-LG206-L-P设置软件设置软件下载链接：https://www.usr.cn/Download/693.html

3、【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接：

1、需要准备的物品：

USR-LG207 2台

USR-RS232 串口线 2条

12V电源适配器 2个

笔记本电脑 1台

2、硬件连接：

2个USR-LG207 232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。电脑打开USR-LG207的设置软件。

3、确认端口号

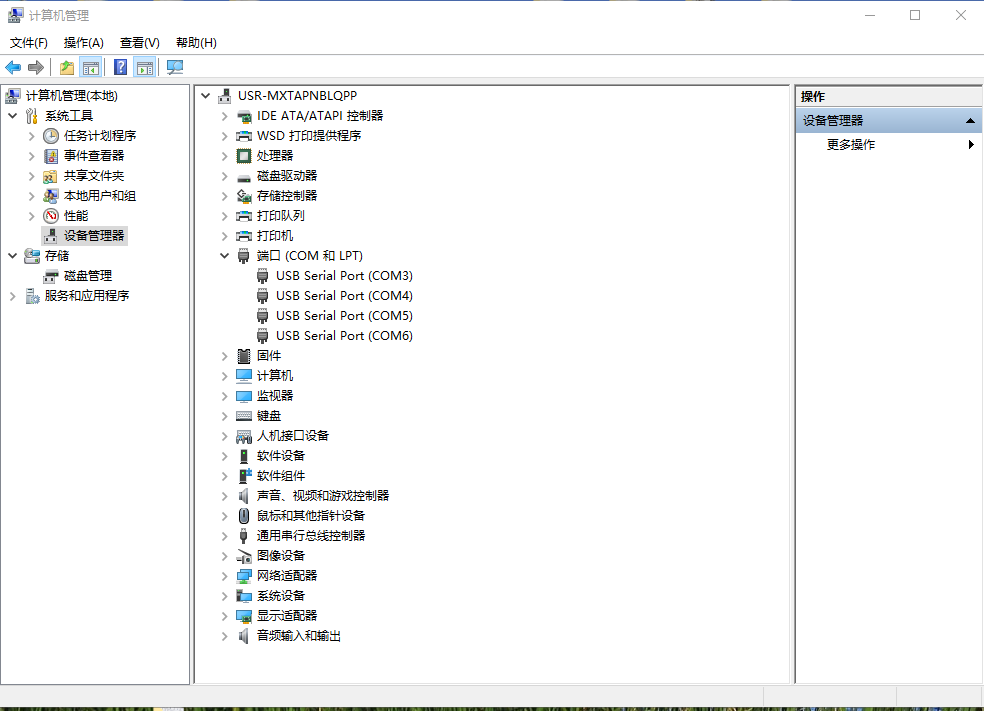

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认两条USB-RS232串口线的COM口号是COM3、COM4。

三、参数设置：

1、第一台LG207参数设置

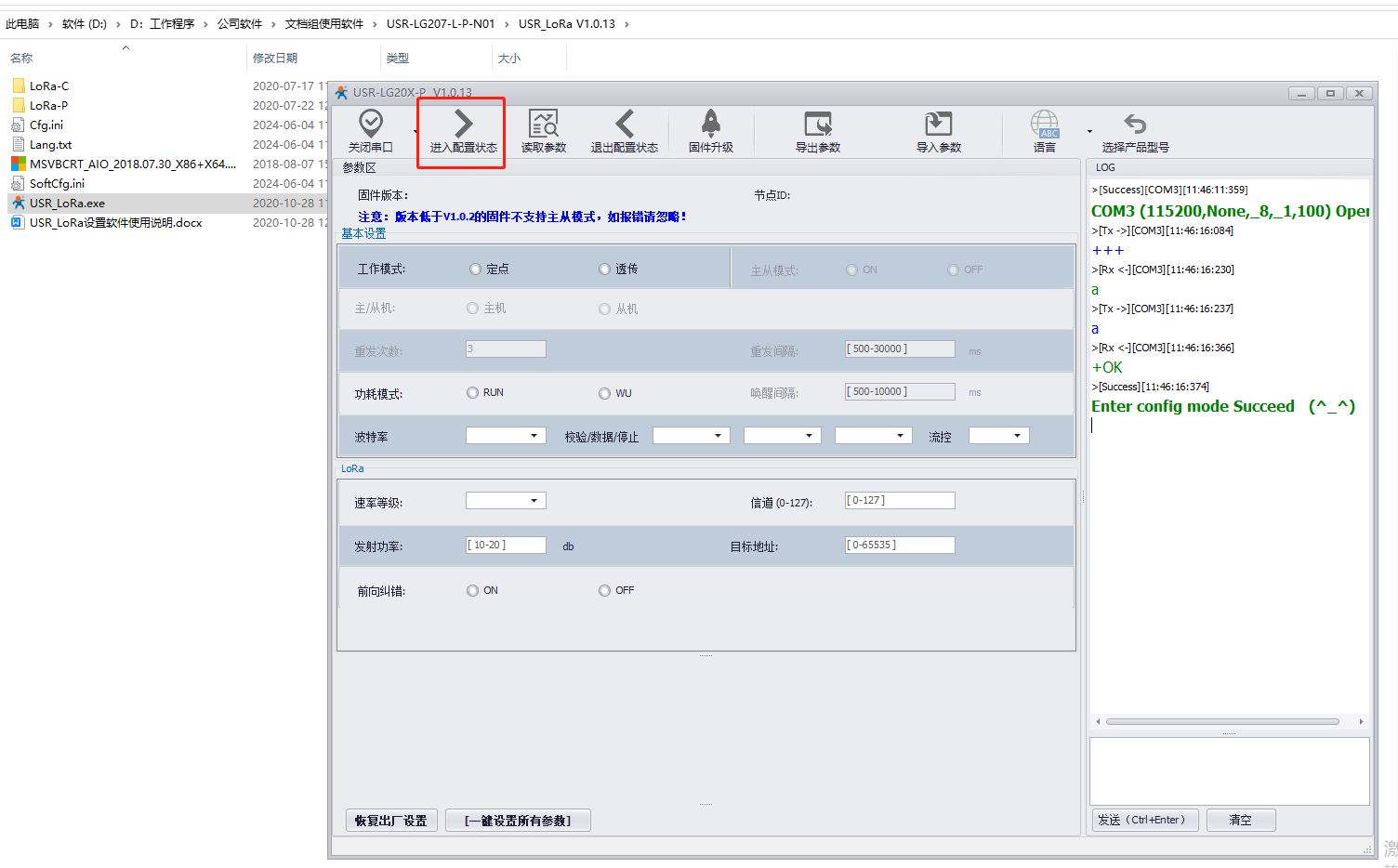

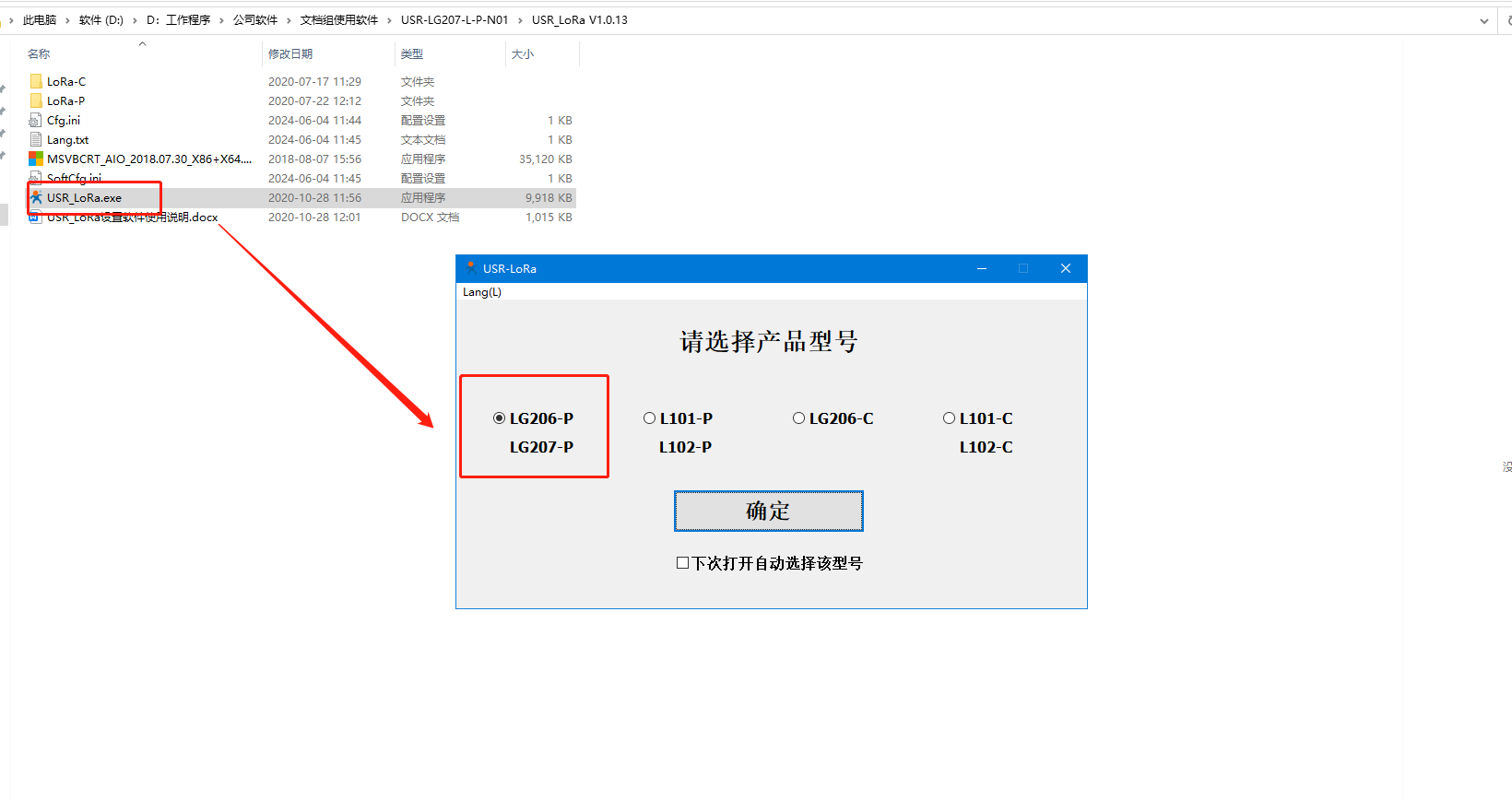

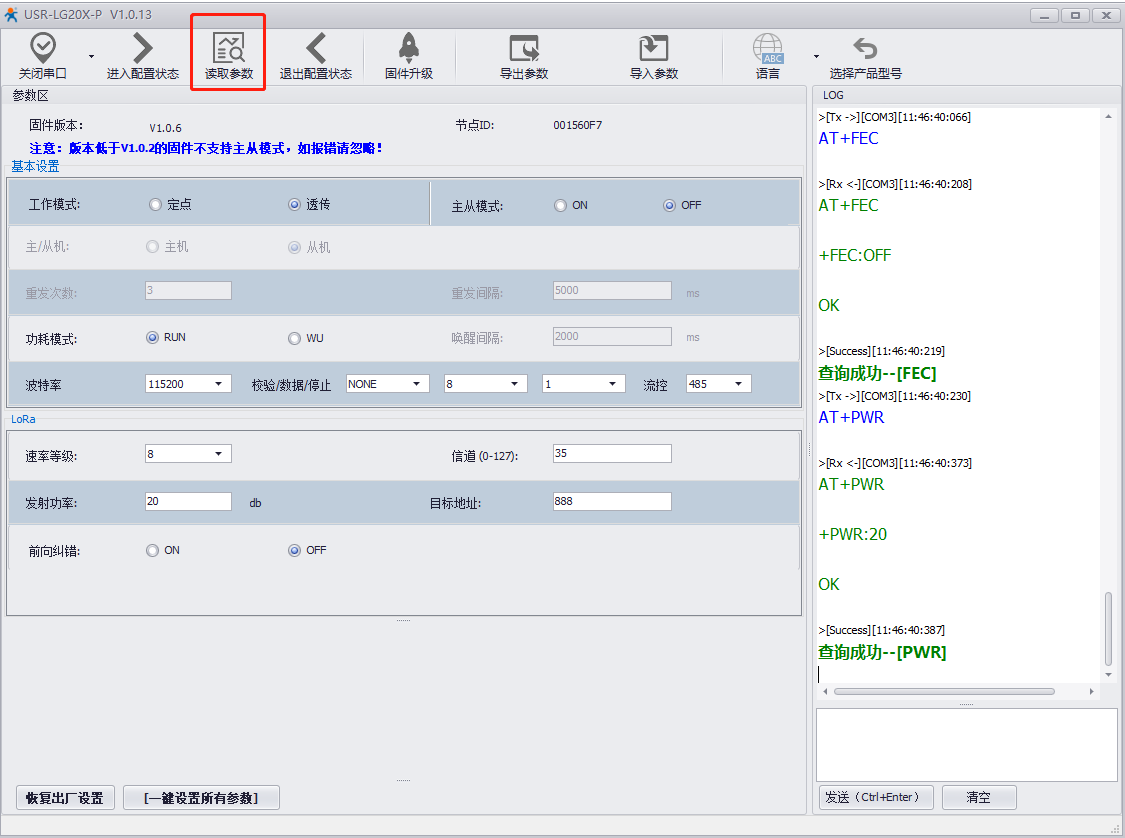

打开设置软件，型号选择LG207-P，选择COM3，打开串口，点击进入配置状态，点击读取参数。

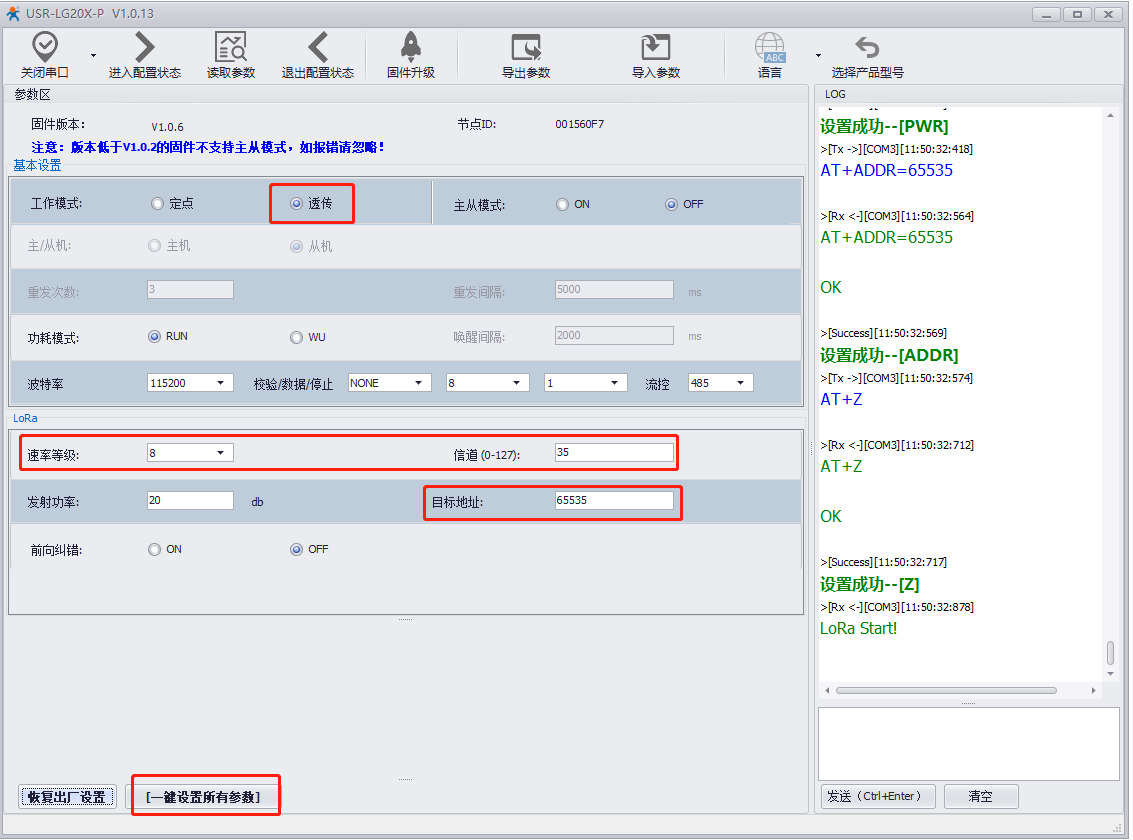

设置透传模式，速率8，信道35，地址设置广播地址65535，点击一键设置所有参数。

2、第二台LG207参数设置

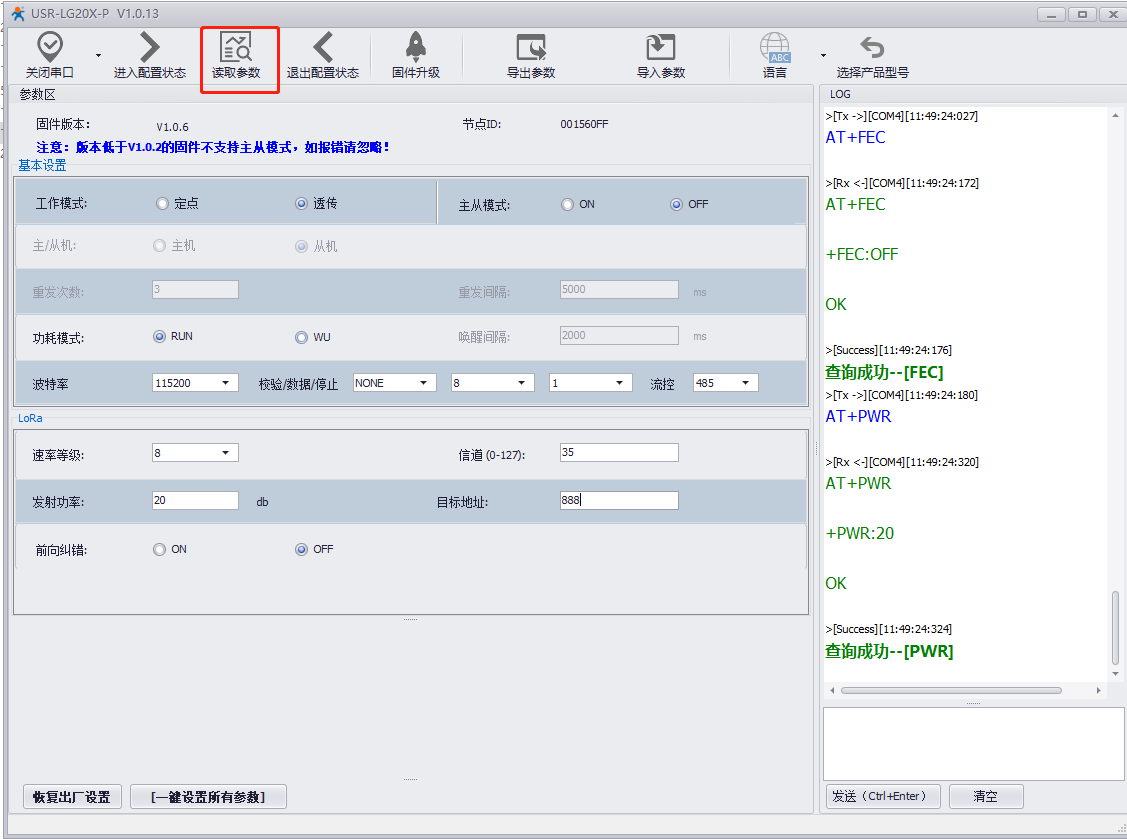

打开设置软件，型号选择LG207-P，选择COM3，打开串口，点击进入配置状态，点击读取参数。

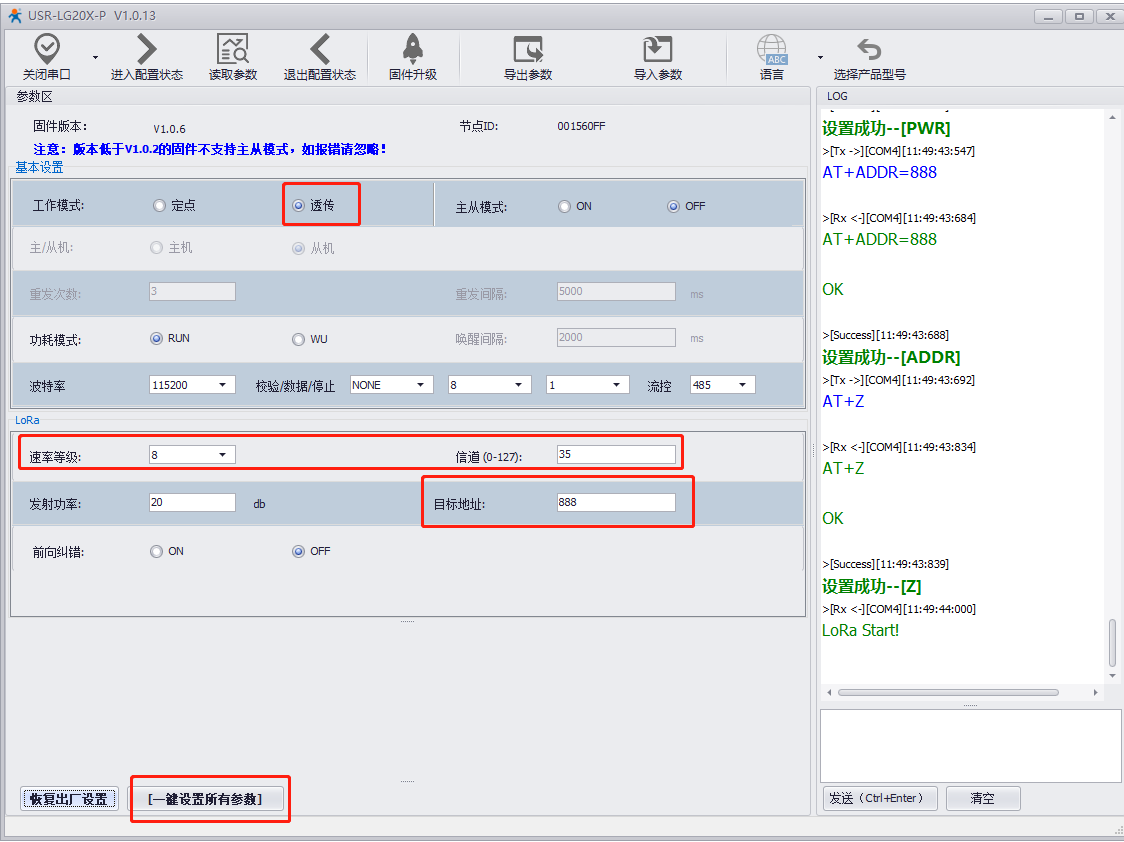

设置透传模式，速率8，信道35，地址设置广播地址888，点击一键设置所有参数。

四、数据传输测试：

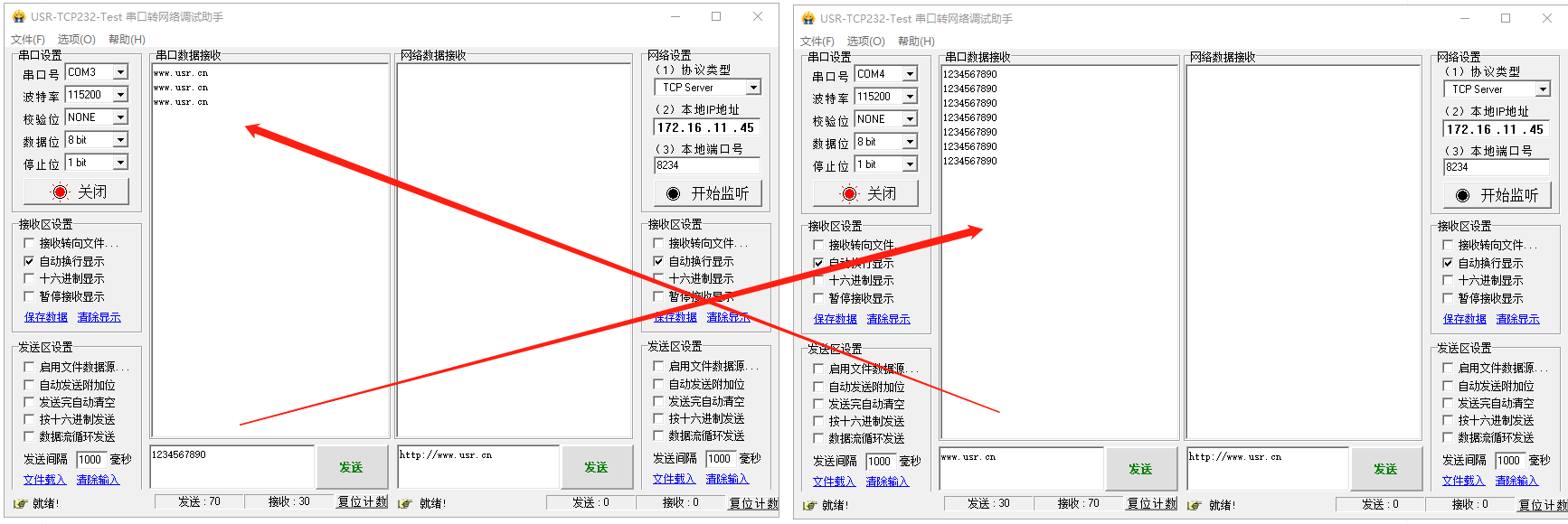

2个USR-LG207 232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。电脑打开2个串口助手，分别打开COM3，COM4，串口参数设置和LG207串口参数一致。

COM3的LG207广播数据，到COM4的LG207。

COM4的LG207也可以发数据给广播的LG207。

注意LORA是半双工，不要双向同时收发数据。

同理，可以添加多个做数据接收的USR-LG207-L-P-N01，只要地址设置不一致就可以。

编写人：金志方 编写日期：2024-06-04

审核人：金志方 审核日期：2024-06-04

订正版本：V1.0 订正内容：初稿
