USR-GM3 计算机通过D2D转发服务器与GM3系列产品连接设备实现远程通信
2016-08-31


  计算机通过D2D转发服务器与 GM3系列产品连接设备实现远程通信

  关键词:GM3系列 D2D

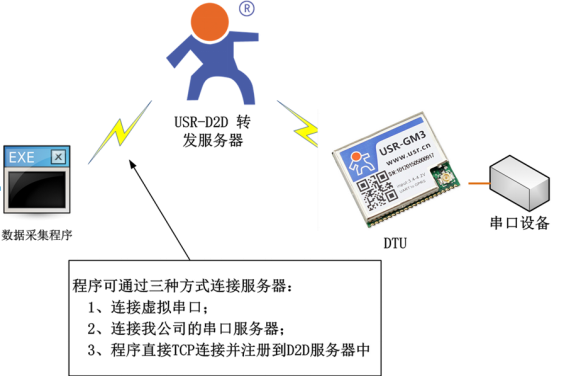

  方案一:使用单个GM3实现串口数据采集。

  内网串口软件需要远程采集远程串口设备的数据,无需搭建公网服务器,利用USR-D2D转发服务器转发GM3发送的数据到计算机。进行远程通信。

  需要:GM3(如:USR-GPRS232-730)、串口设备。

  实现:内网串口软件连接虚拟串口软件,采集点串口连接DTU,虚拟串口软件和DTU均以TCP Client方式连接USR-D2D服务器即可。利用转发服务器分配的ID号验证双向通信。

  该应用模式适用于用户无法自行搭建公网服务器和公网IP的环境下,用户采集程序的计算机必须联网的环境下。

  图示:

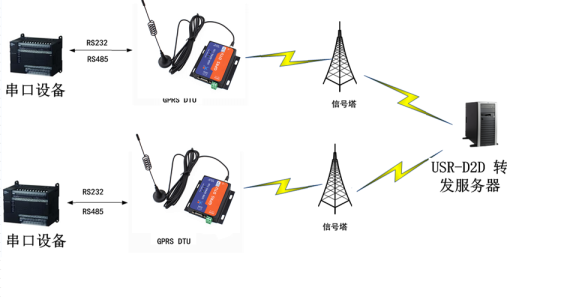

  方案二:使用两个GPRS-DTU实现远程数据串口传输

  串口软件连接GPRS-DTU。需要远程采集串口设备的数据,无需搭建公网服务器,用户计算机无需连接互联网。利用USR-D2D转发服务器,转发串口设备通过DTU设备传输的数据到另一台DTU。实现远程透明串口传输数据,无需改变用户原有的软件和环境,即可实现远程通信。

  需要:两个GPRS DTU模块。串口设备

  实现:两个GPRS DTU 模块都主动去连接D2D转发服务器,服务器将对两个GPRS模块 的串口数据进行转发。从而实现串口软件和串口设备或者 串口设备与串口设备之间的串口通信。


  D2D使用方法

  D2D服务器 ID设置方法。

  注:D2D的ID号由我们公司分配。ID号是一对。客户需要根据ID,设置DTU。如果是两个DTU进行透明串口传输。两个ID设置必须分开设置,即一个DTU对应一个ID号。

  下面我们以ID号100和101为例子。

  注意:网络协议必须为TCP ,目标IP:dd.usr.cn,目标端口:25565;

  方案一实现设置方法

  我们以ID 100和101为测试ID。

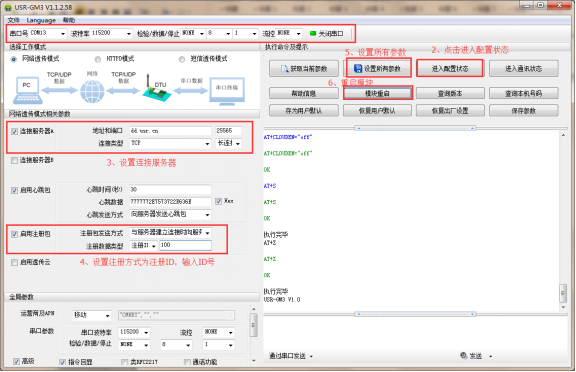

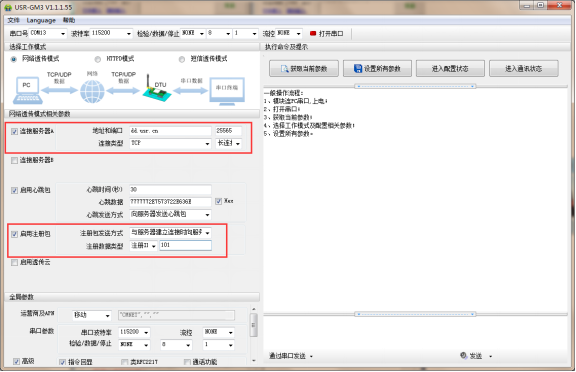

  1:GPRS-DTU设置软件设置连接D2D服务器和注册ID的方法。

  设置GPRS-DTU模块的目标地址为dd.usr.cn.端口为25565.点击D2D转发服务,输入ID号。

  GPRS模块默认波特率为115200. 设备波特率要和串口设备设备波特率统一。GPRS-DTU连接串口设备。


  2:VCOM 虚拟串口设置方法。

  VCOM需要版本为V3.3或更高,可到我公司官网下载最新版本:

  http://www.usr.cn/Download/31.html

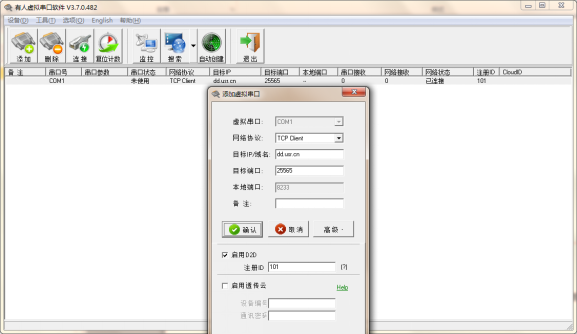

  打开设置软件“添加”选择虚拟的串口号。网络协议是TCP Client ,目标地址是dd.usr.cn.目标端口是25565.

  点击“高级 ”

,注册ID一项输入即可,取值1~65535,0为不启用;

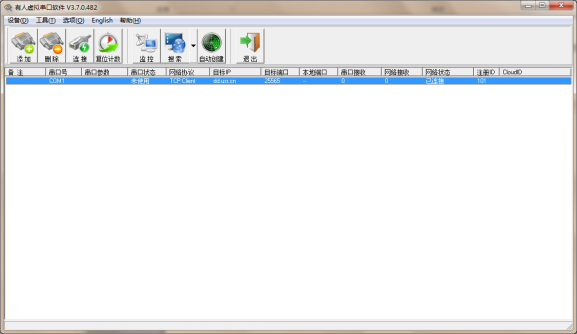

  点击“确认” 网络状态显示已连接 注册ID显示101。


  虚拟com口为com1.

  3.通信连接形式

  GPRS模块连接电脑串口和串口软件连接虚拟串口通信例程

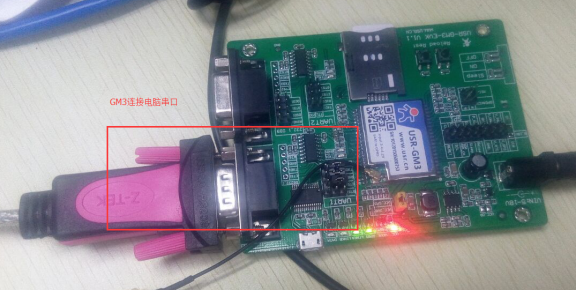

  GPRS模块连接电脑的串口。该串口为com13


  打开串口调试助手USR-TCP232-TEST软件

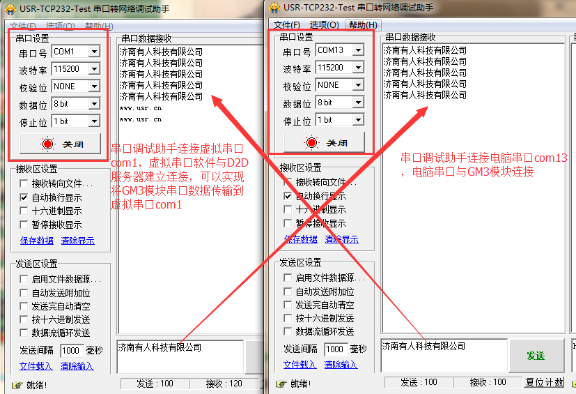

  打开串口调试助手软件,打开两个窗口界面:一个窗口连接虚拟串口com1.另一个窗口连接电脑串口com13。


  方案二实现设置方法:

  串口软件连接GM3。需要远程采集串口设备的数据,无需搭建公网服务器,用户计算机无需连接互联网。利用USR-D2D转发服务器,转发串口设备通过DTU设备传输的数据到另一台DTU。实现远程透明串口传输数据,无需改变用户原有的软件和环境,即可实现远程通信。

  该方案需要利用两个GM3进行串口数据传输,

  1: 设置串口设备连接GM3设备的ID为100


  2:设置电脑串口连接GM3模块的ID为101.


  3:连接形式

  3.1:电脑两个串口线,连接两台GPRS-DTU模块,两个模块串口直接串口数据透传。

  第一个GM3模块连接电脑的串口。该串口为com13

  第二个GM3模块连接电脑的串口。该串口为com7

  3.2打开串口调试助手USR-TCP232-TEST软件

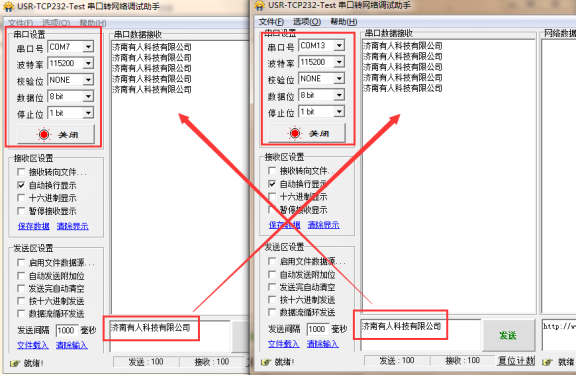

  打开串口调试助手软件,打开两个窗口界面:一个窗口连接电脑串口com13.另一个窗口连接电脑串口com7。Com13发送的数据com7可以接收。Com7发送的数据com13可以接收。

  中间经过D2D转发服务器实现两个模块直接的数据交互
