一、资料下载

USR-G776 软件设计手册官网下载链接：https://www.usr.cn/Download/807.html

USR-G776 说明书官网下载链接：https://www.usr.cn/Download/806.html

USR-G776 规格书官网下载链接：https://www.usr.cn/Download/808.html

USR-G776 设置软件官网下载链接：https://www.usr.cn/Download/814.html

二、硬件连接

1、所需物品

USR-G776 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

SIM卡 1张

笔记本电脑 1台

2、硬件连接

USR-G776 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑打开设置软件。

三、产品参数设置

1、远程服务器准备

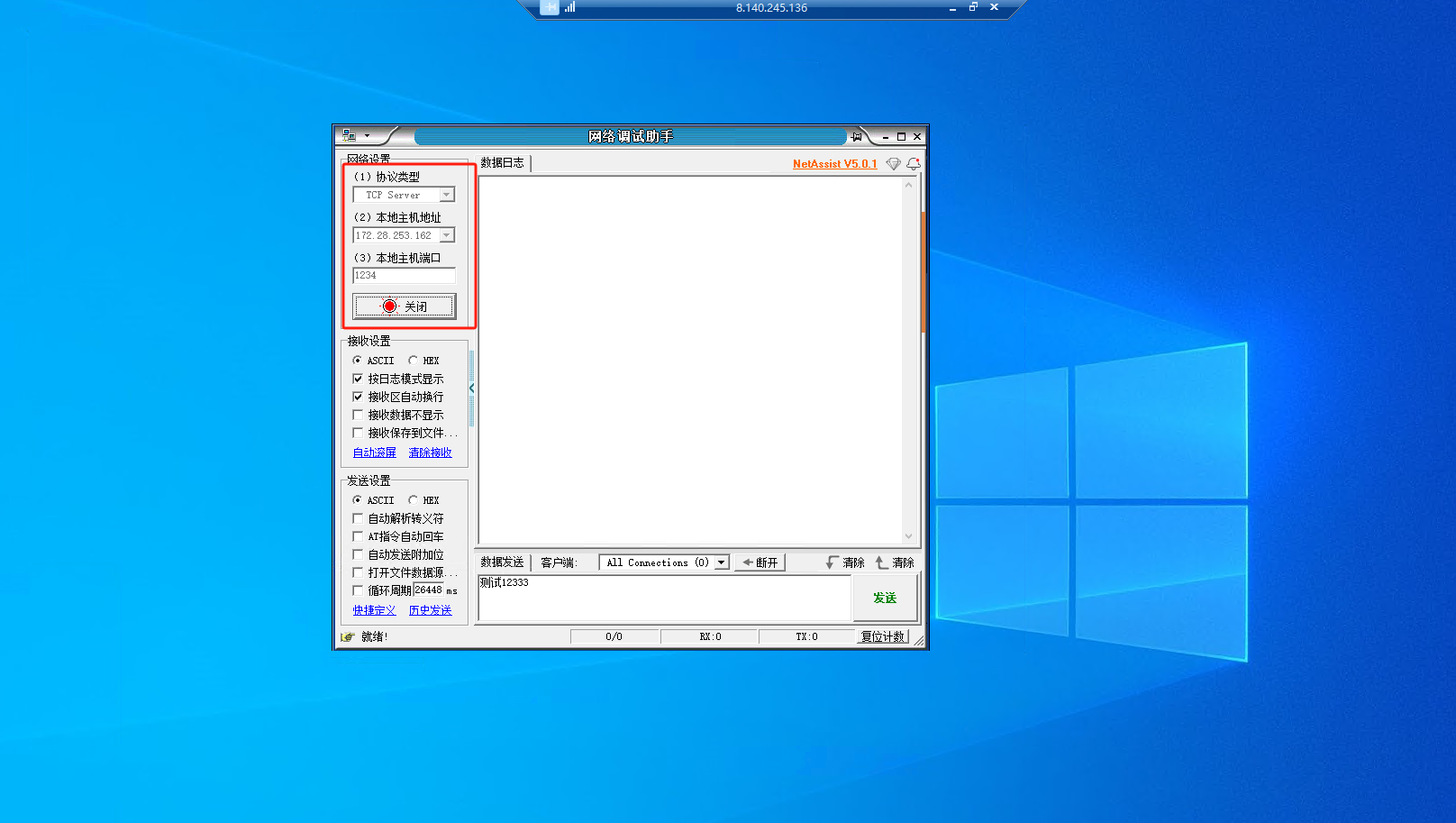

登录有人远程服务器平台，打开一个网络调试助手，工作模式TCP SERVER ，端口号1234，点击监听。

注：本例使用有人远程桌面模拟TCP服务器，远程桌面不对用户开放，用户需要准备自己的TCP 服务器

2、USR-G776参数设置

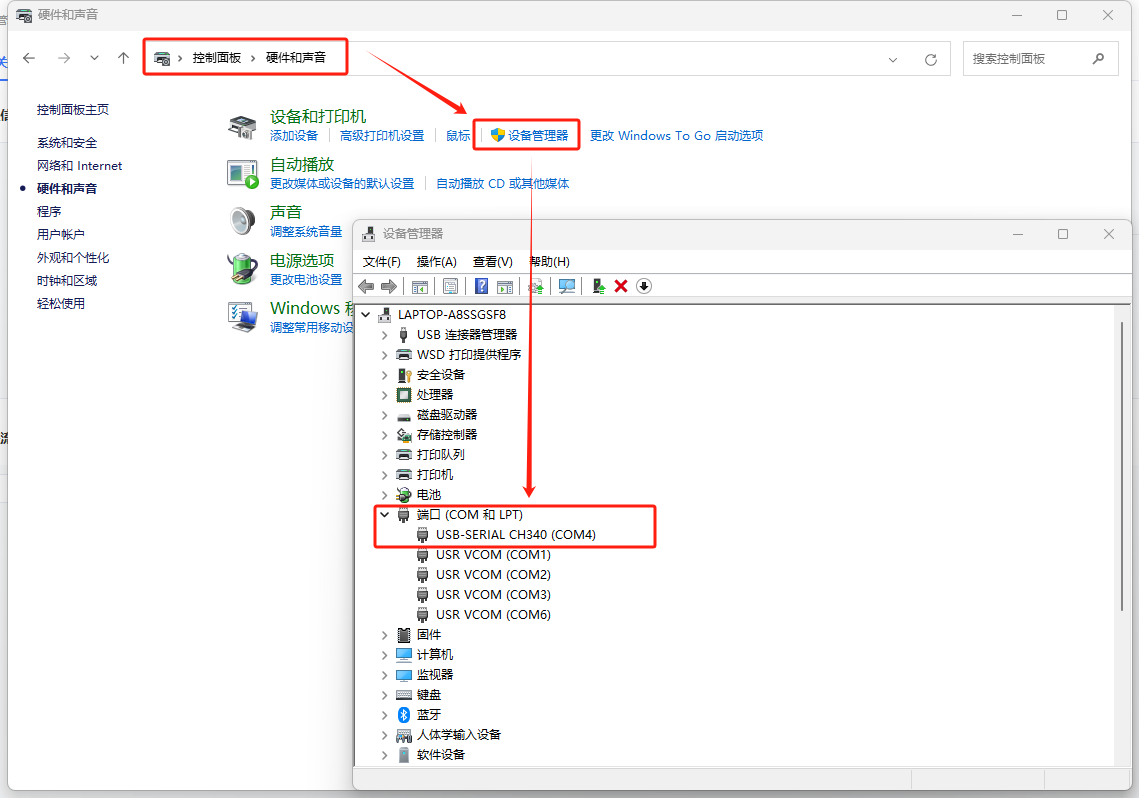

打开电脑控制面板---硬件和声音---设备管理器---COM和LPT，确认USB转换器为COM4

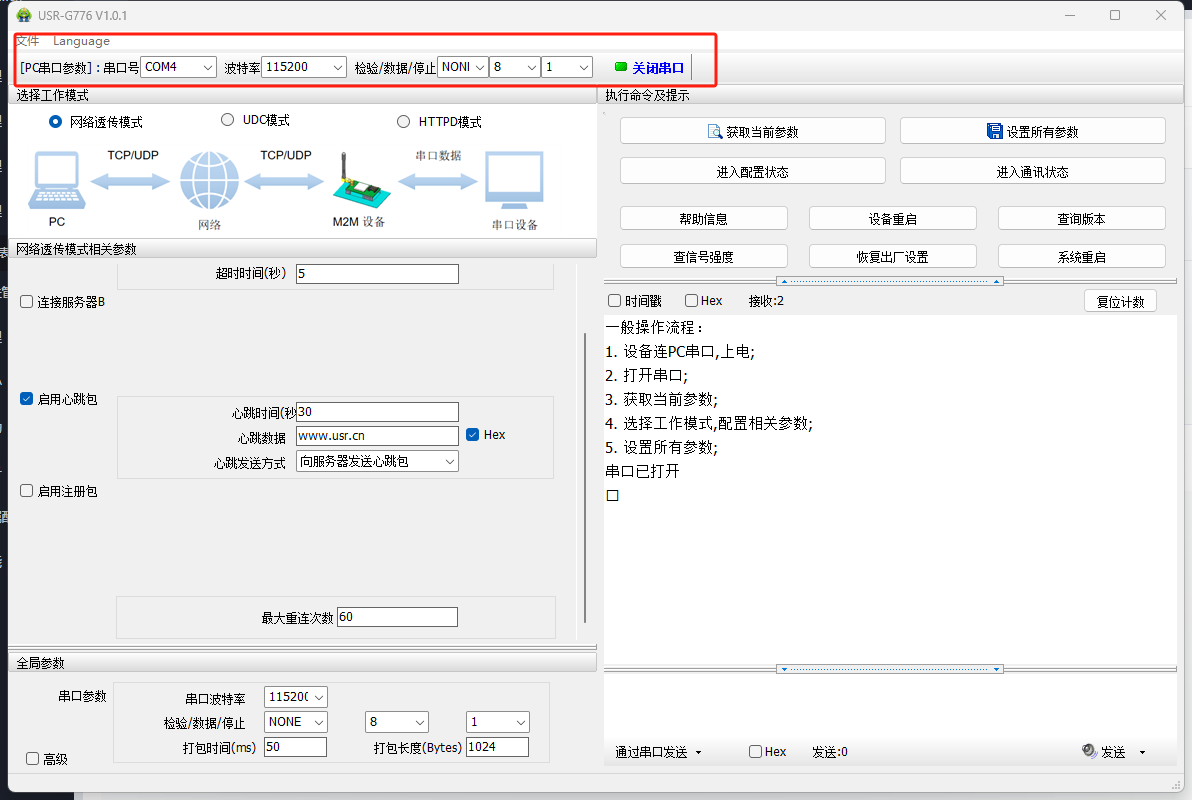

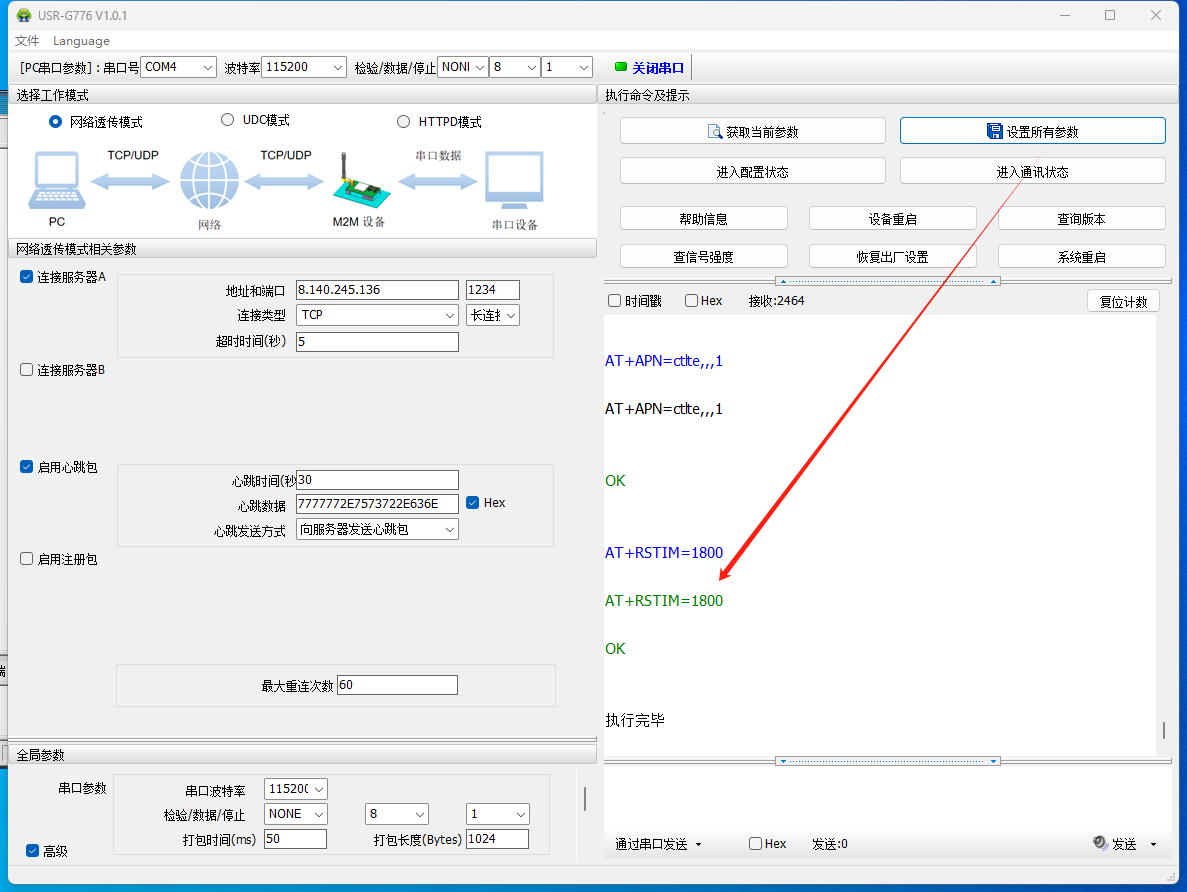

打开USR-G776上位机软件，选择COM4，115200、NONE、8、1打开串口

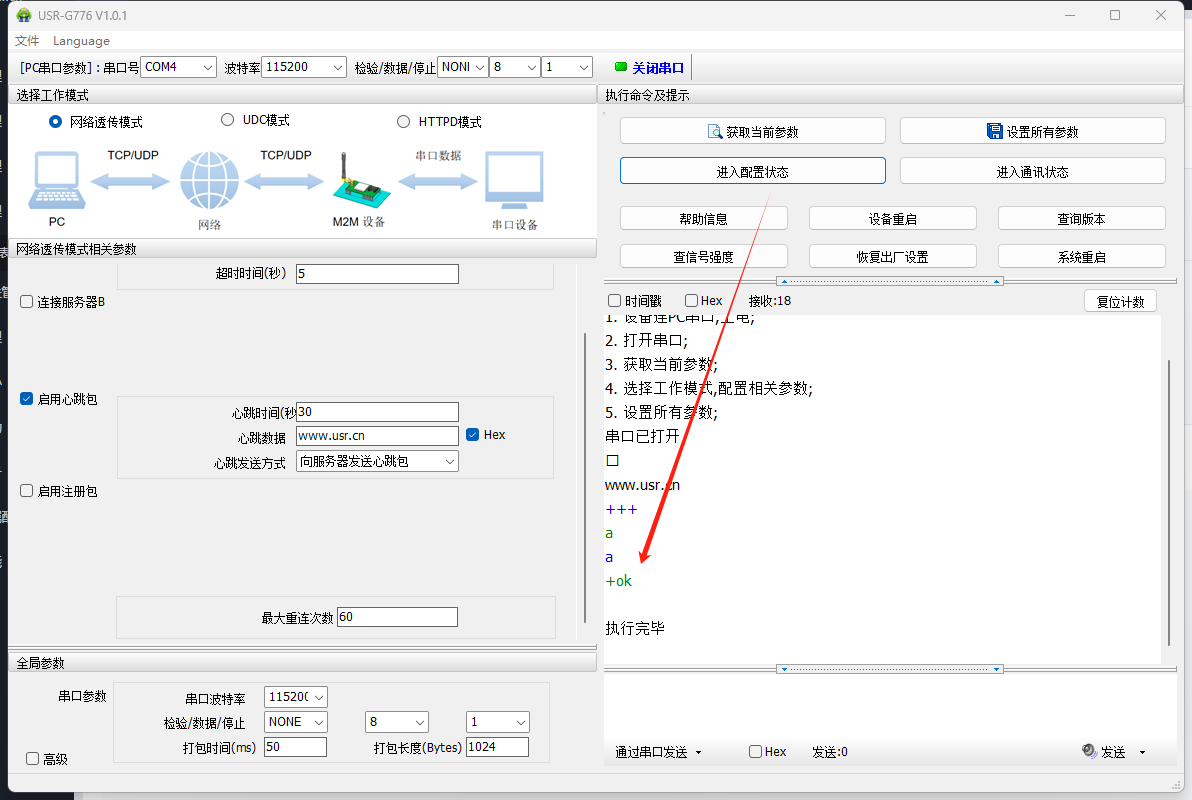

进入配置状态

获取当前参数，全局参数中确认设备密码字为：usr.cn

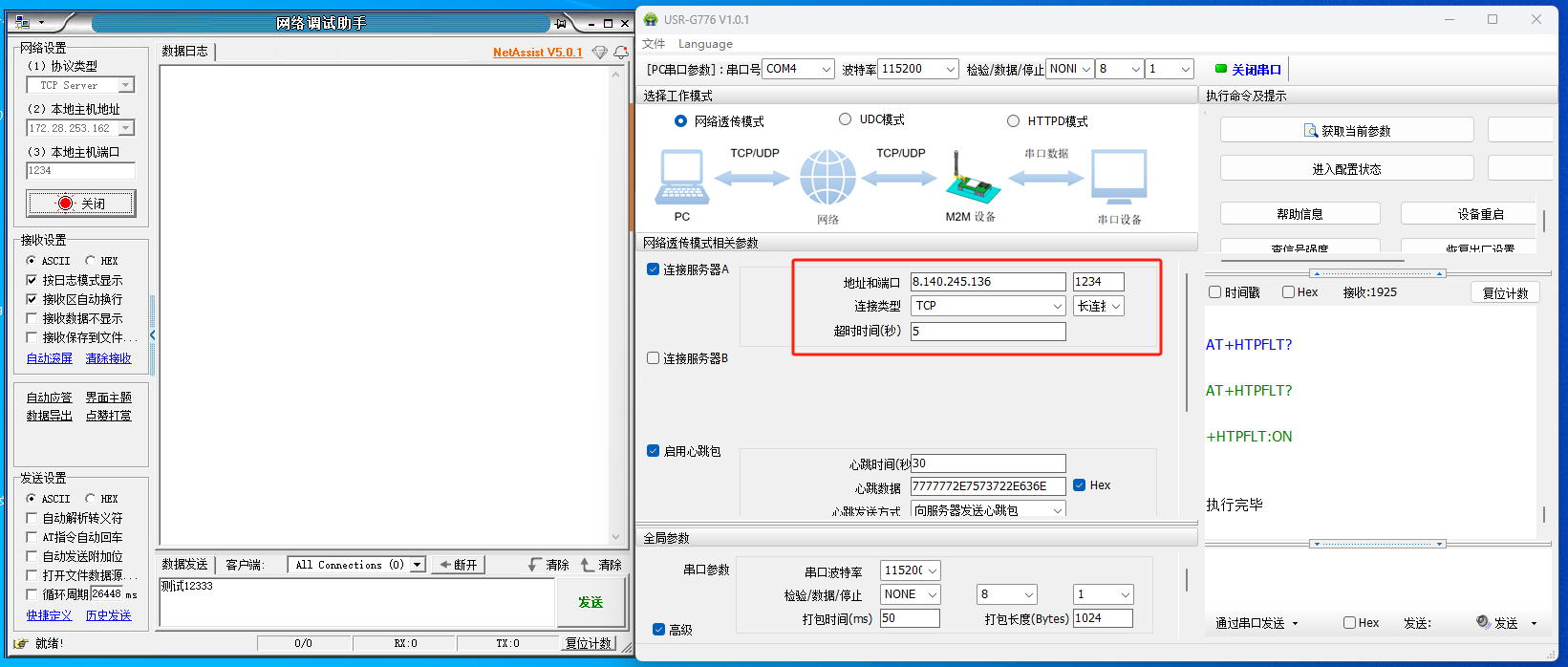

将服务器的IP和端口号填入设备中

设置并保存所有参数

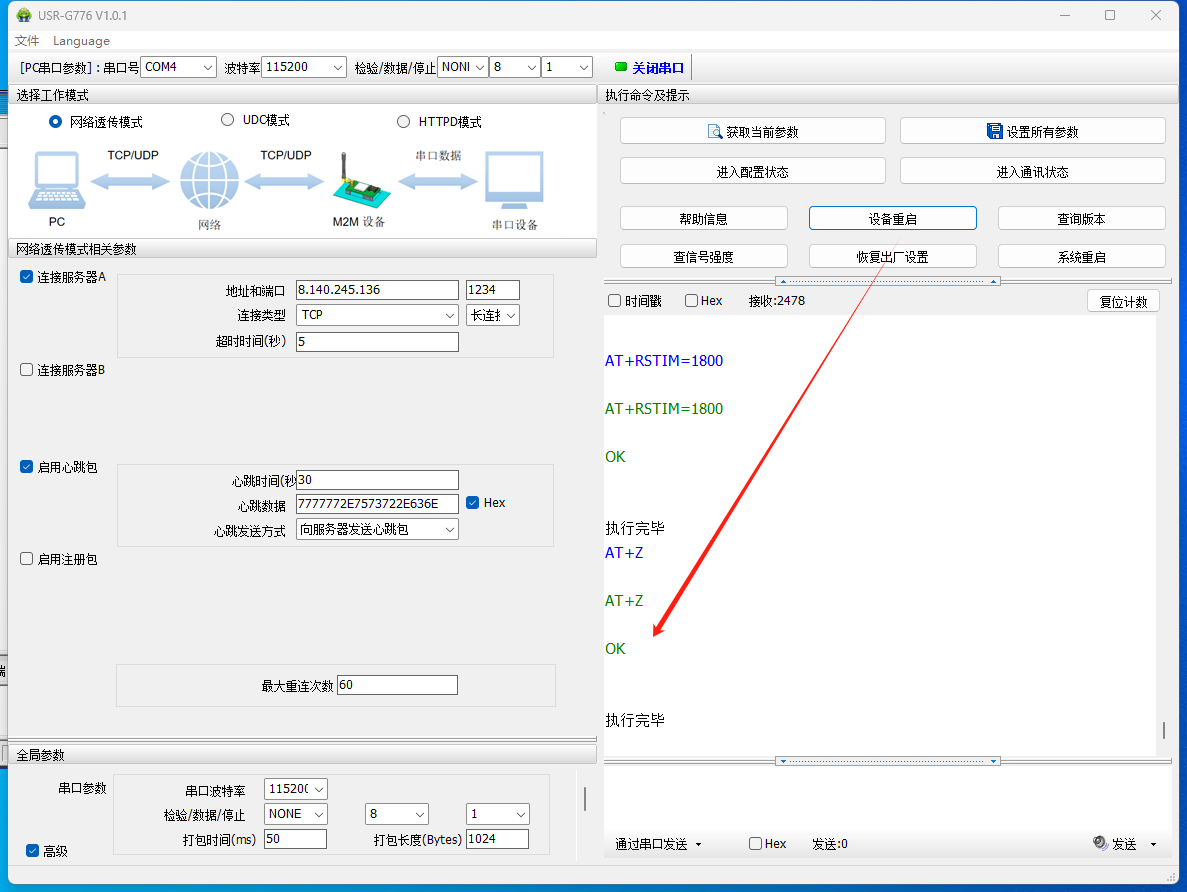

设备重启。

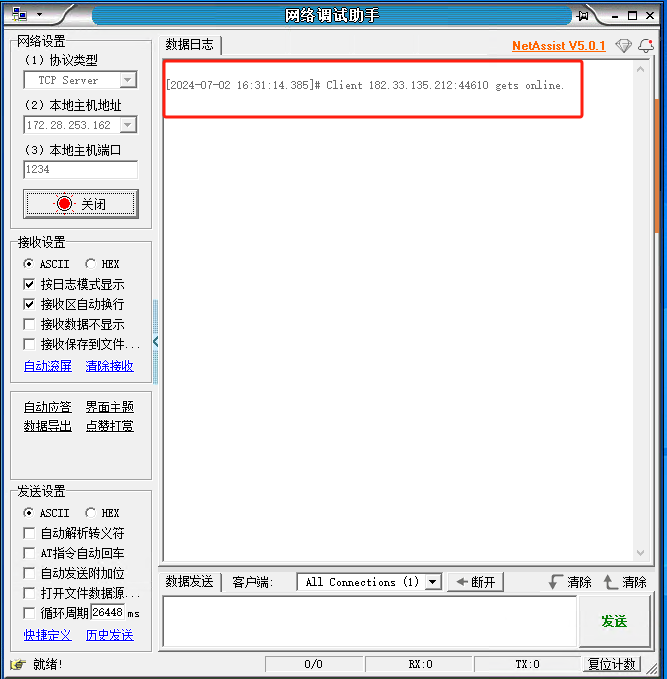

服务器端监听到CLIENT设备接入。

四、功能调试

1、功能调试

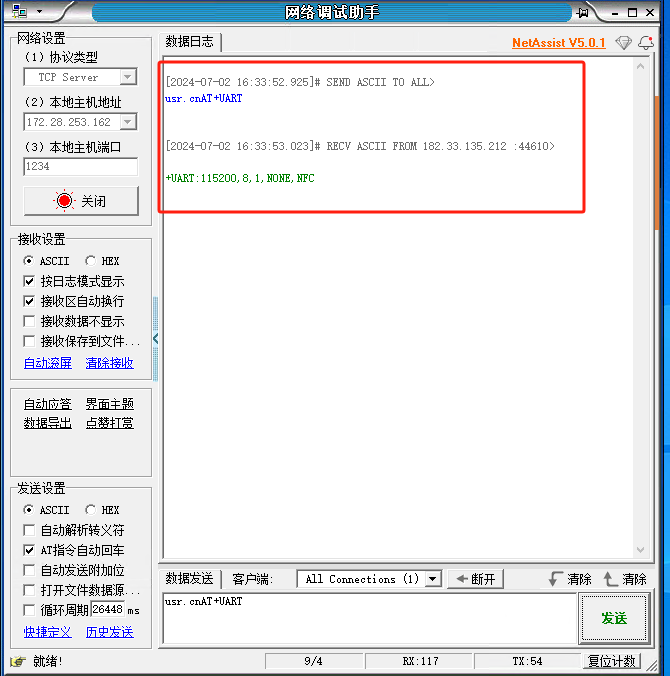

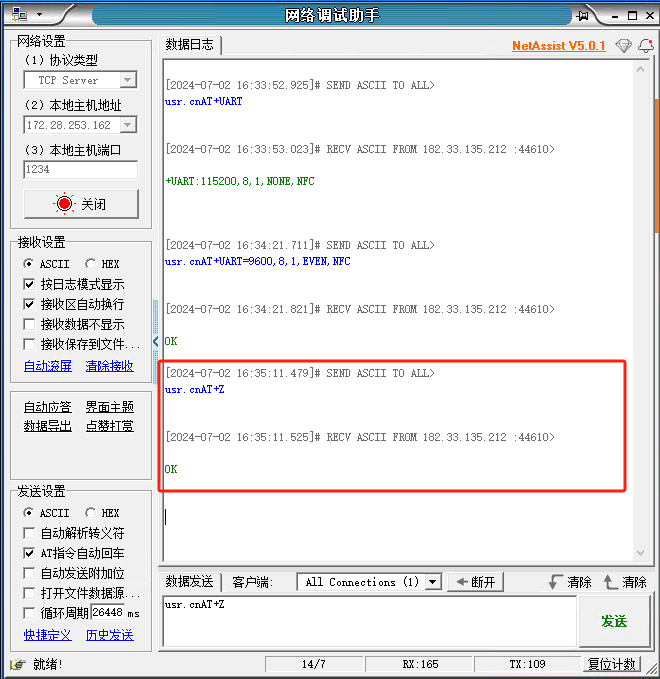

下发网络AT指令读取当前串口参数:usr.cnAT+UART

注意AT指令需要加回车换行，否则报错。

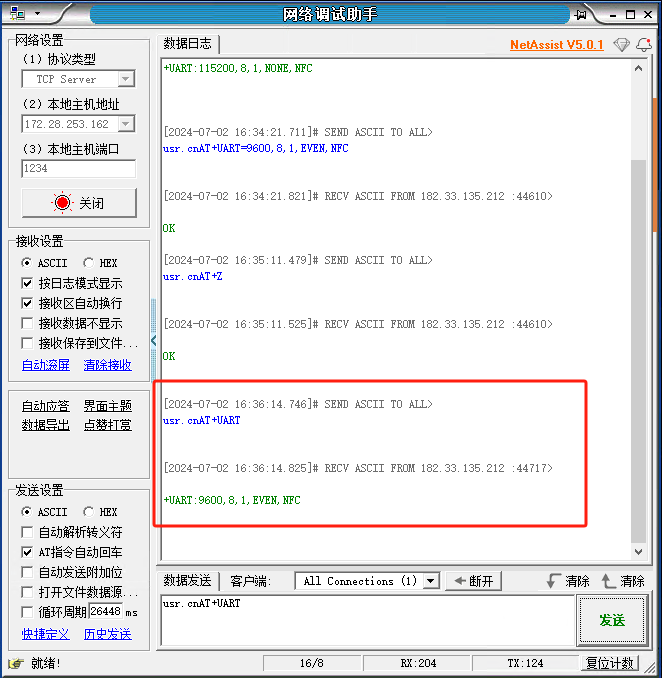

下发网络AT指令修改当前串口参数:usr.cnAT+UART=9600,8,1,EVEN,NFC

下发网络AT指令保存并重启:usr.cnAT+Z

再次下发AT指令获取修改后的参数

编写人：尹丛欣 编写日期：2024-07-02

审核人：尹丛欣 审核日期：2024-07-02

订正版本：V1.0 订正内容：初稿
