USR-PLCNET510连接三菱串口plc远程上下载示例
一、资料下载
PLCNET系列设置软件：https://www.usr.cn/Download/1329.html
PLCNET系列说明书：
USR-PLCNET510 说明书 ：https://www.usr.cn/Download/957.html
USR-PLCNET310 说明书 ：https://www.usr.cn/Download/1107.html
USR-PLCNET210 说明书 : https://www.usr.cn/Product/307.html

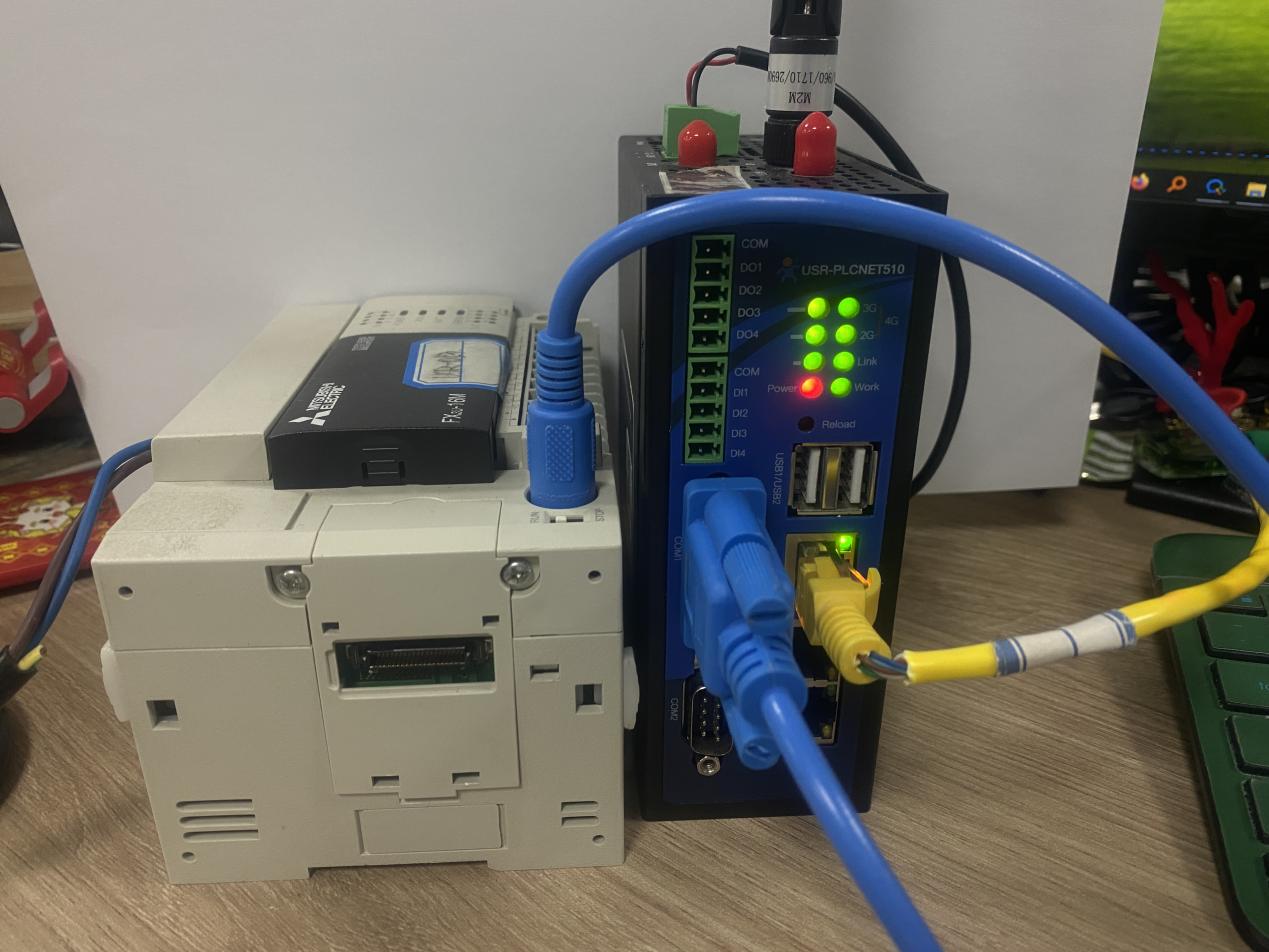

二、硬件接线
1、用一个圆口转接线，确认自己的转接线是圆口转232还是422，本测试使用的是圆口转232转接线，后面串口配置根据这里的连接进行选择
2、给网关供网：插卡或wan口插网线连接外网
三、配置步骤

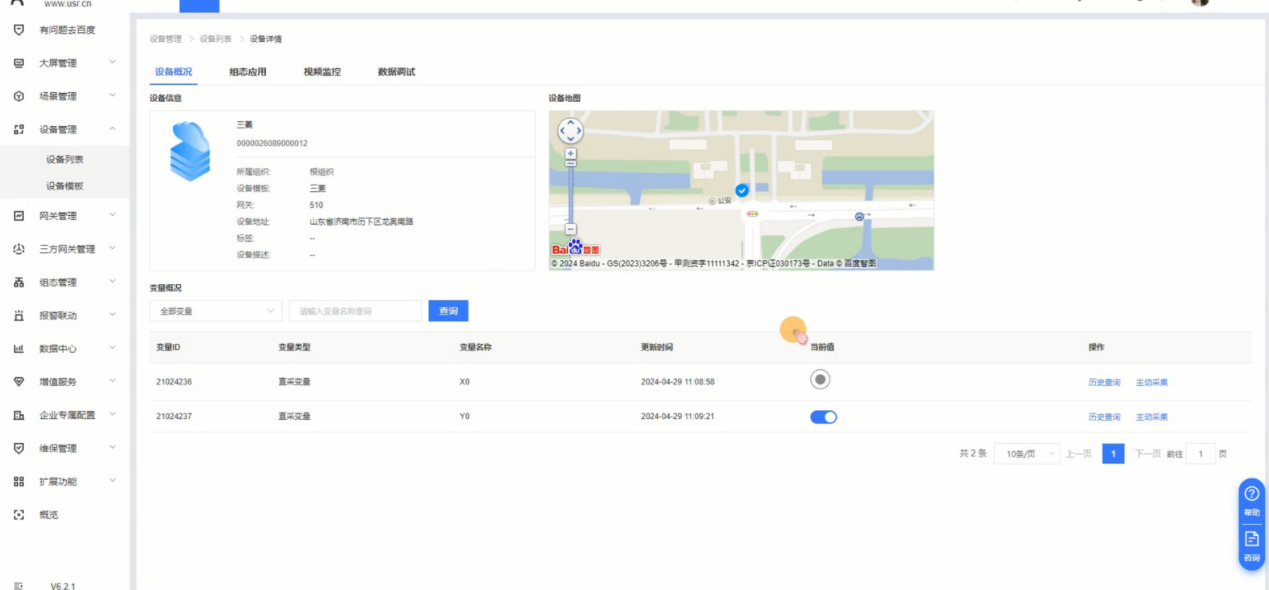

1、平台正常读取数据后，进行透传操作（组态步骤可参考另一篇案例：PLCNET510连接三菱串口plc有人云组态数据）

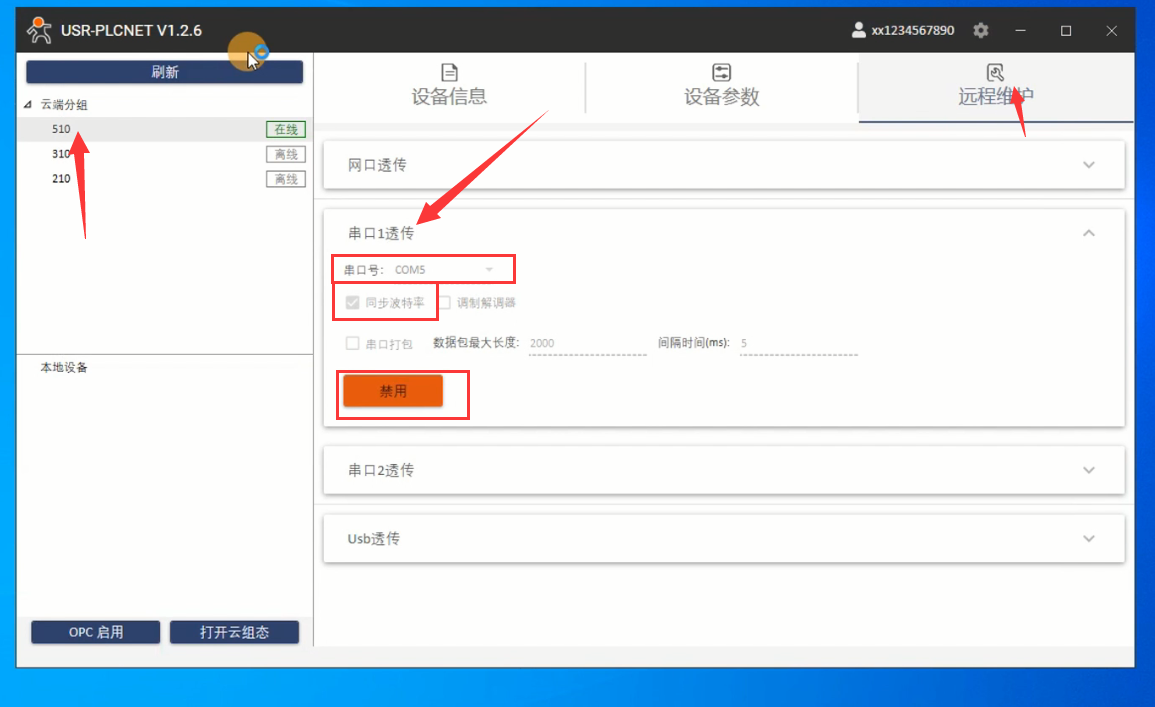

2、打开 plcnet,配置软件选中设备点击远程维护，在对应的串口选择要生成的com号，选择同步波特率开启透传，按钮状态变更

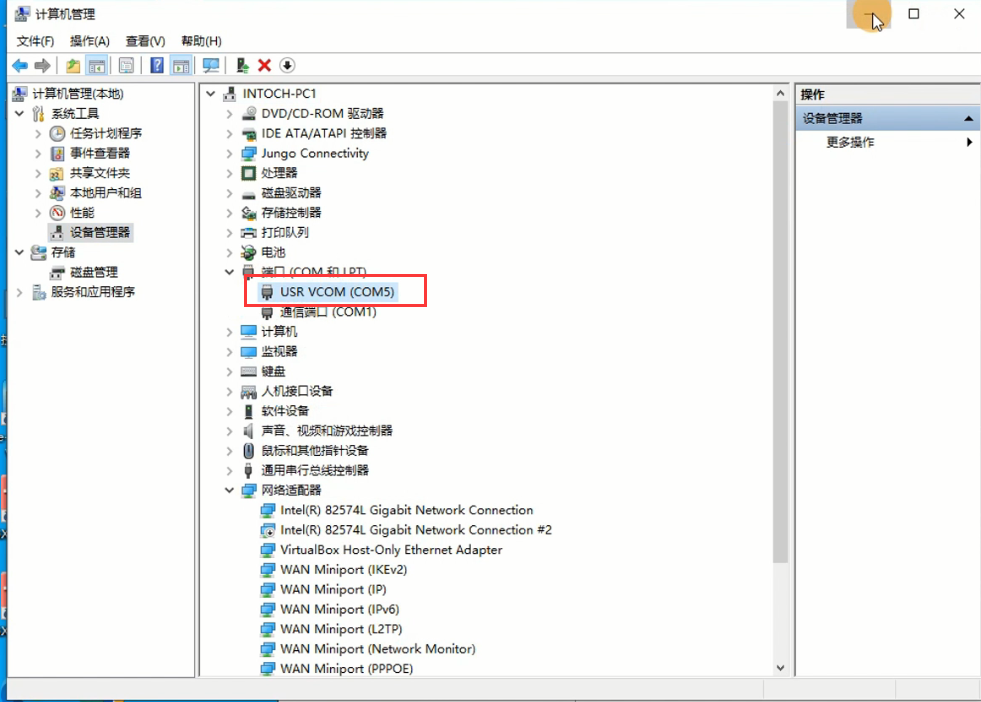

3、在电脑管理界面，设备管理处查看是否正确生成了串口

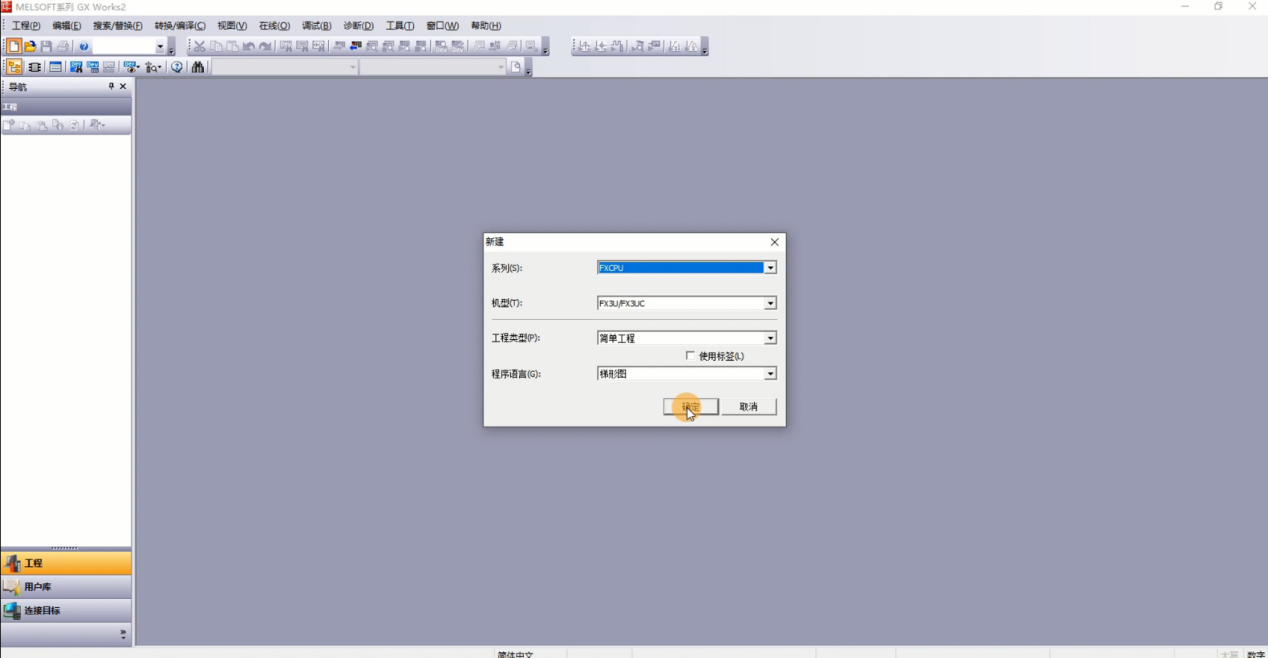

4、打开上位机软件 新建一个 FX3U 的工程

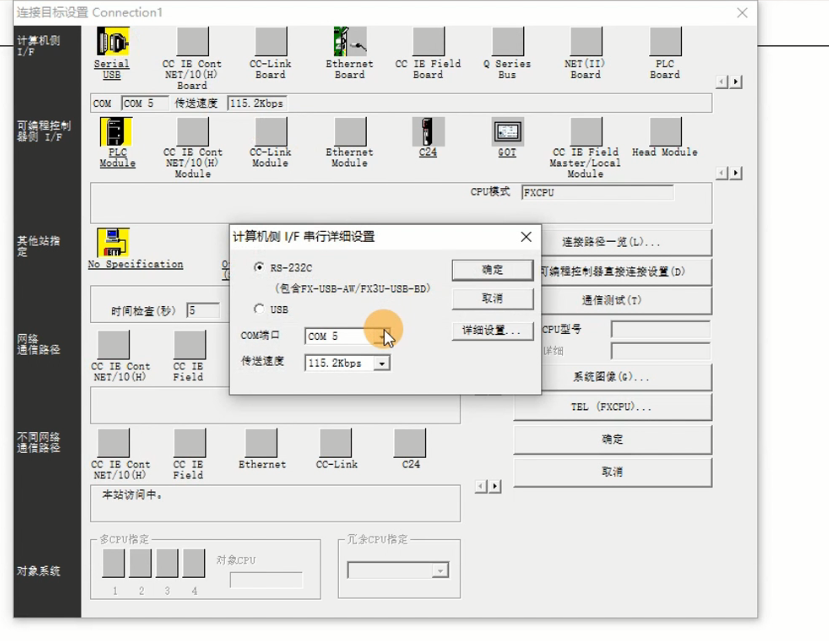

5、配置连接目标，选择生成的串口号

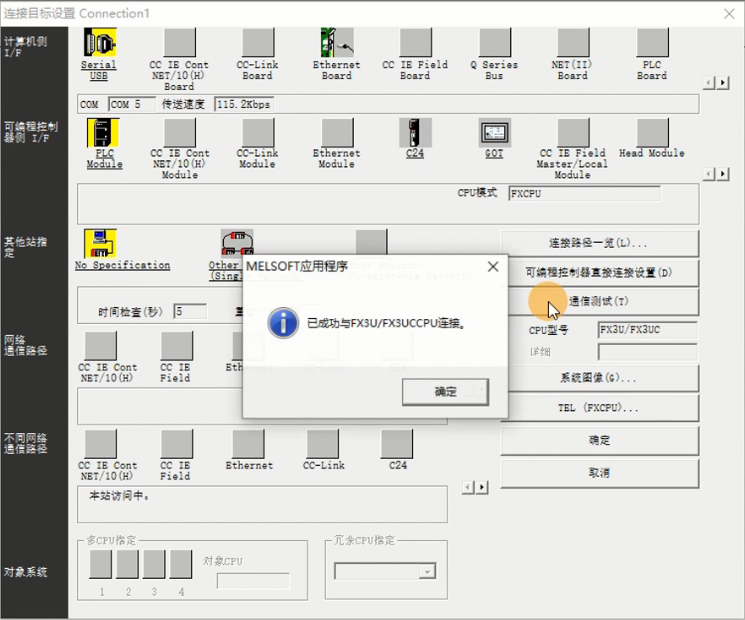

6、通讯测试成功后点确定

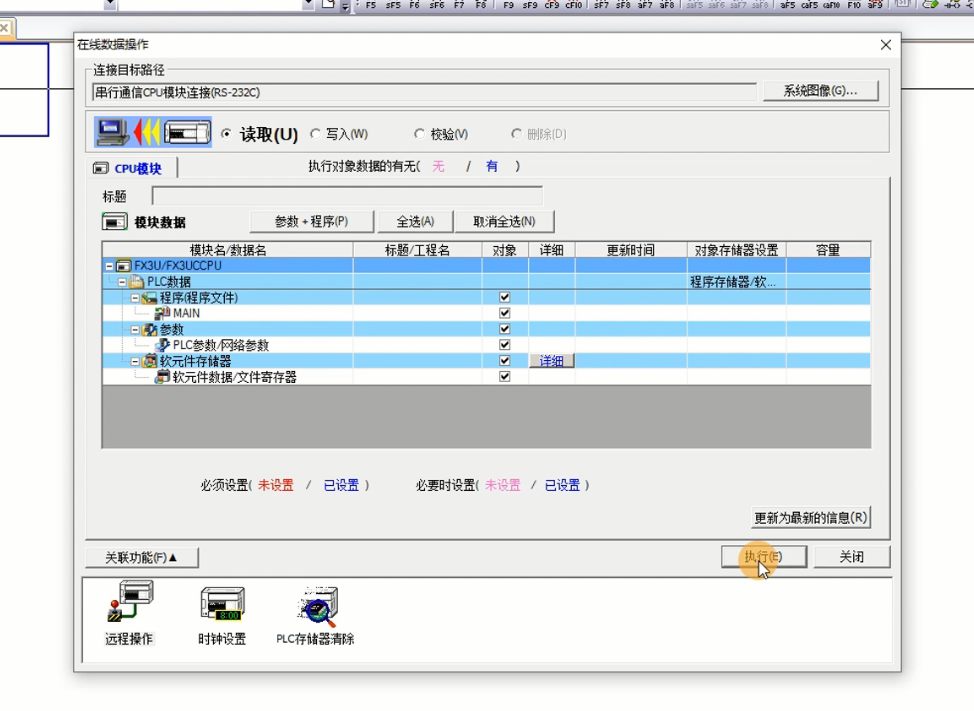

7、测试成功后就可以正常读取程序
编写人：许潇 编写日期：2024-06-25
审核人：金志方 审核日期：2024-07-04
订正版本：V1.0 订正内容：初稿
