USR-N540(M4的老版本)基本测试通信和使用方案
2016-12-19


  四串口服务器的测试说明:

  本测试是模块默认设置连接电脑测试通信。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/255.html

  设置软件:http://www.usr.cn/Download/90.html

  测试软件:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

  二、设备默认参数

  注:本设备有4个串口,每个串口的默认端口号不同,本例中以第二个串口(默认端口号为26)为例。

项目

内容

用户名

admin

密码

admin

模块的IP地址

192.168.0.7

模块的子网掩码

255.255.255.0

模块的默认网关

192.168.0.1

工作方式

TCP Sever

端口1默认的本地端口

23

端口2默认的本地端口

26

串口波特率

115200

串口参数

None/8/1

  三、测试

  1.将 USR-N540(以下简称)的串口通过串口线(或USB 转串口线)与计算机相连接,通过网线将 N540 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 N540 供电。观察指示灯状态确定N540是否正常工作:红色灯常亮,绿色灯闪烁。

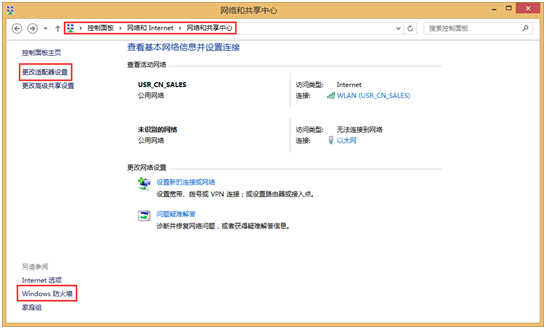

  2.控制面板->网络和Internet->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

USR-N540基本测试通信和使用方案

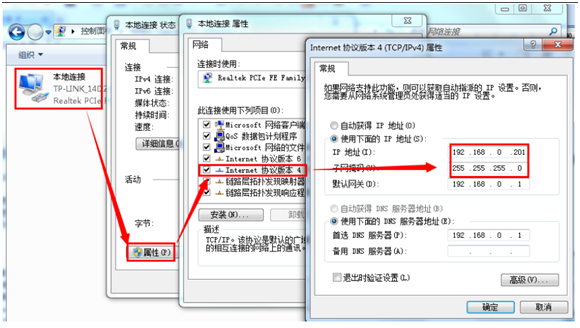

  3.给电脑设置静态IP,要与540的IP在同一个网段(540默认参数见表1)。

USR-N540基本测试通信和使用方案

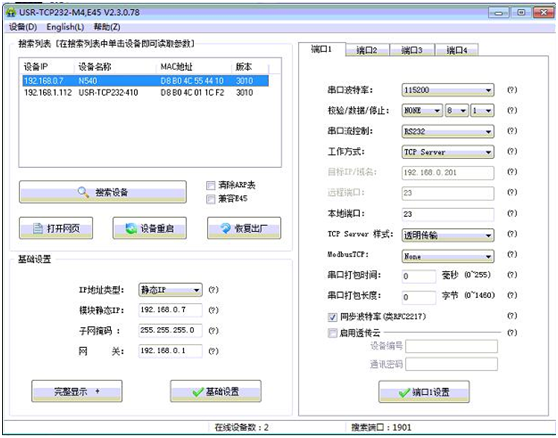

  4.打开设置软件

   打开设置软件,点击”搜索设备”,单击搜索到的设备,进入设置页面,查看设备的默认设置。

USR-N540基本测试通信和使用方案

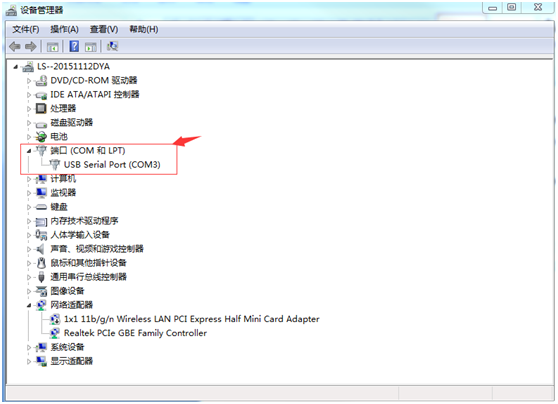

  5.在设备管理器中查看端口信息,确定N540串口使用的串口号,如下图所示电脑端口号为COM3。

USR-N540基本测试通信和使用方案

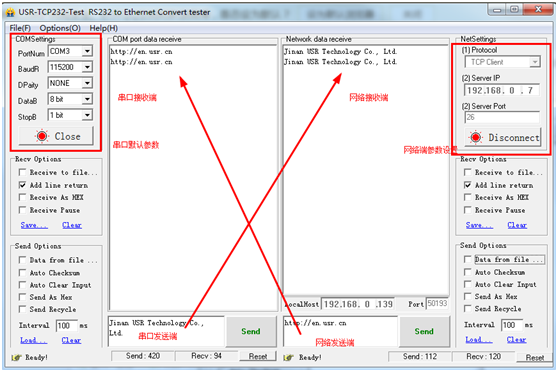

  6.打开USR_TCP232_TEST软件

  将软件串口设置中的串口号配置为COM3。由于设备默认协议类型为TCP server,所以电脑端连接设备需要设置为TCP client连接设备的server。服务器IP设置为设备IP:192.168.0.7,端口号26。

  端口号:23

USR-N540基本测试通信和使用方案

  7.如何使用虚拟串口软件

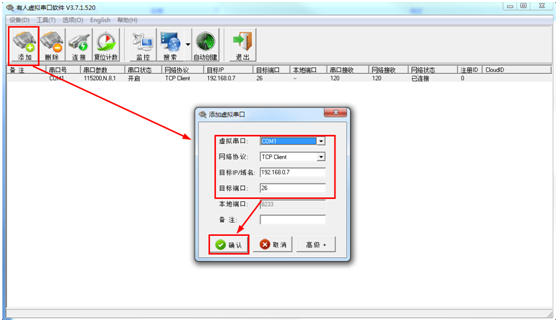

  打开虚拟串口软件,点击“添加”在弹出的窗口中设置虚拟串口信息,由于上述N540设备采用TCP server协议,所以此处网络协议设置为TCP client。目标IP和目标端口设置为N540的IP和端口。然后点击“确定”,建立虚拟串口COM1。

USR-N540基本测试通信和使用方案

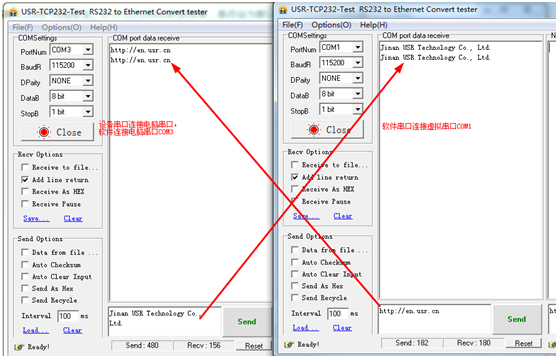

  打开两个USR_TCP232_Test软件,一个连接COM3,一个连接虚拟串口COM1,实现两个串口直接数据互发。

USR-N540基本测试通信和使用方案
