一、资料下载

WH-LTE-7S4 V2官网软件设计手册下载链接：https://www.usr.cn/Download/560.html

WH-LTE-7S4 V2官网硬件设计手册下载链接：https://www.usr.cn/Download/570.html

WH-LTE-7S4 V2官网设置软件下载链接：https://www.usr.cn/Download/1439.html

二、硬件连接

1、所需物品

WH-LTE-7S4 V2产品1台

WH-LTE-7SX-EVK 1个

5V/12V电源适配器1个

天线1根

USR-RS232串口线1条

笔记本电脑1台

2、硬件连接

WH-LTE-7S4 V2底板上的USB串口接USB串口线到电脑USB口，然后产品接5V/12V电源适配器上电。上电后power灯常亮，NET灯闪烁，work灯常亮。

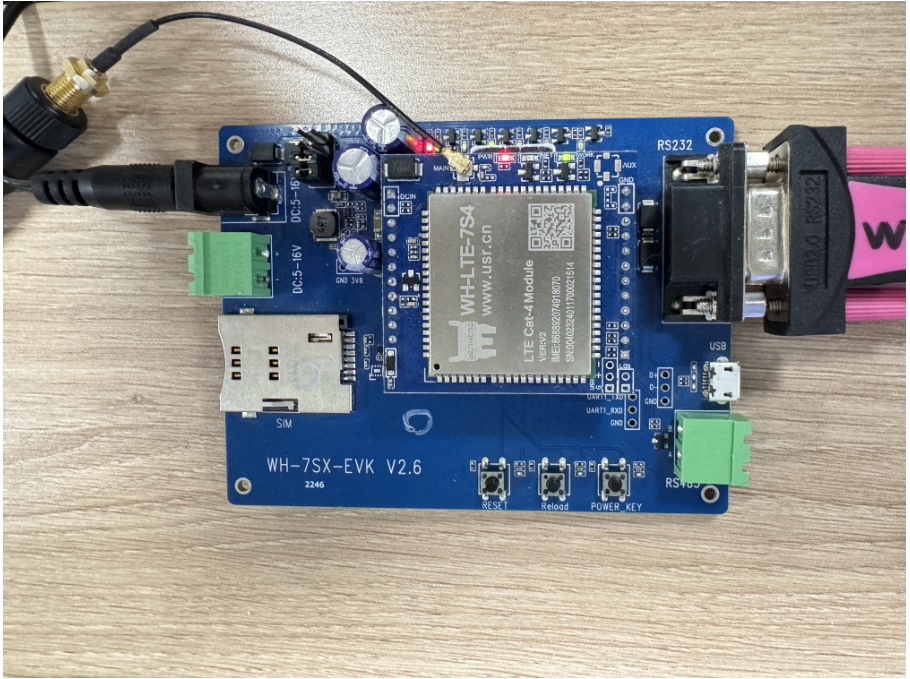

EVK硬件连接框图：

三、产品参数设置

1、功能说明

WH-LTE-7S4 V2 的 V4.0.03.000000.0000及以上版本固件预留了基于 MQTT 模式的远程网络 AT 功能，该功能默认不对外宣传，如有客户需要，可提供使用说明参考。

2、模块设置

2.1 选择对应的串口参数，模块出厂默认115200，NONE,8,1

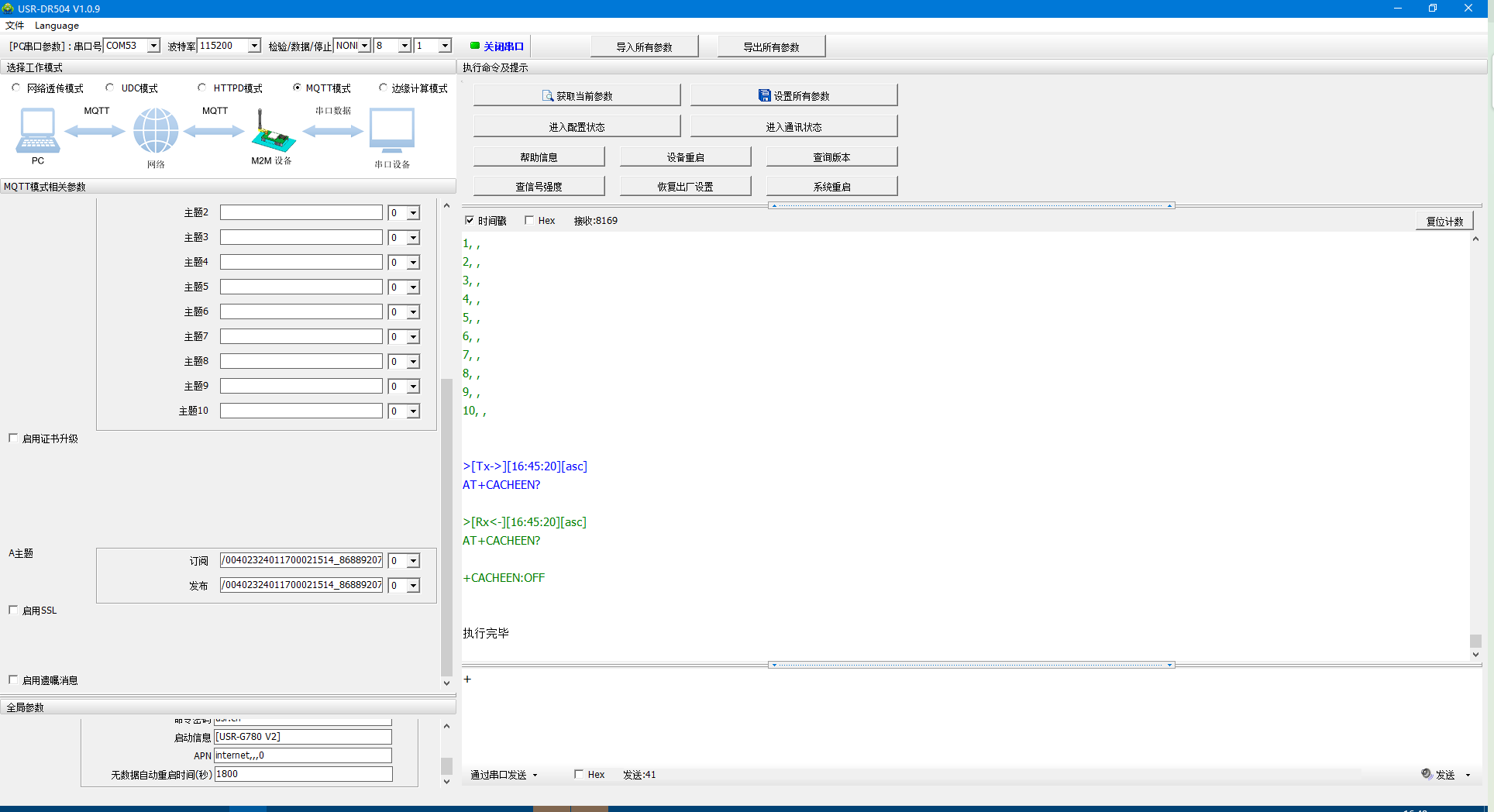

看到启动信息后，点击进入配置状态---查询版本---获取当前参数

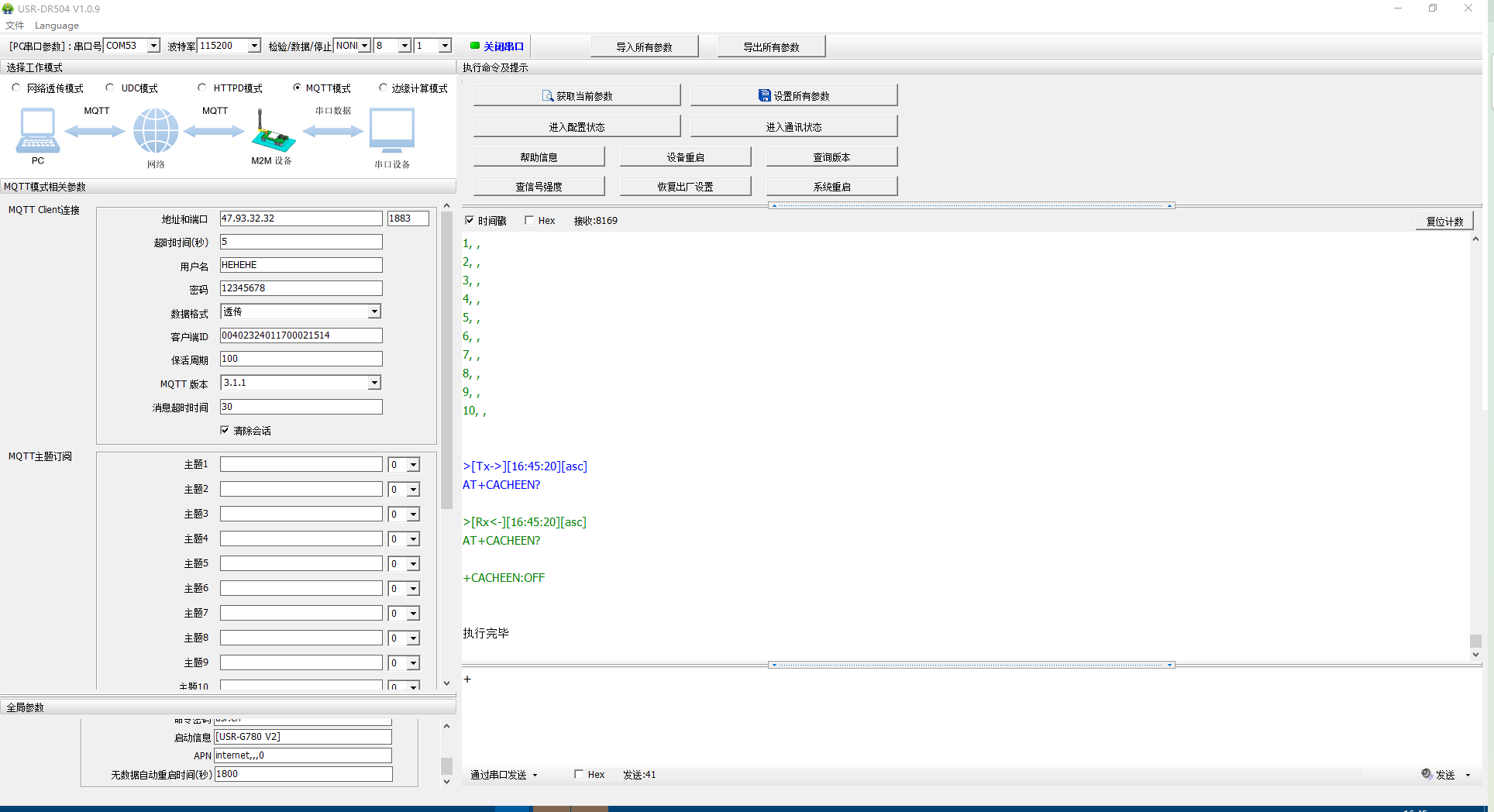

2.2 点击MQTT模式，配置MQTT相关参数，此处MQTT服务器为公司内部服务器，客户可填写自己的MQTT服务器。

注意：客户端ID不要重复，为防止重复，一般可使用模块的SN或者IMEI当clientID

2.3 设置订阅和发布主题（a主题）

2.3.1订阅主题格式（DTU 返回 AT 指令响应）：/sn_imei/cmd/up

发布主题（向 DTU 发送 AT 指令）：/sn_imei/cmd/down

在 MQTT 服务器上或者其他 MQTT 客户端按照如上格式订阅和发布对应的主题。

2.3.2 AT指令设置：

订阅：AT+MQTTSUB=14,/sn_imei/cmd/up

发布：AT+MOTTSUB=15,/sn_imei/cmd/down

注：SN和IMEI分别对应当前模组的SN和IMEI

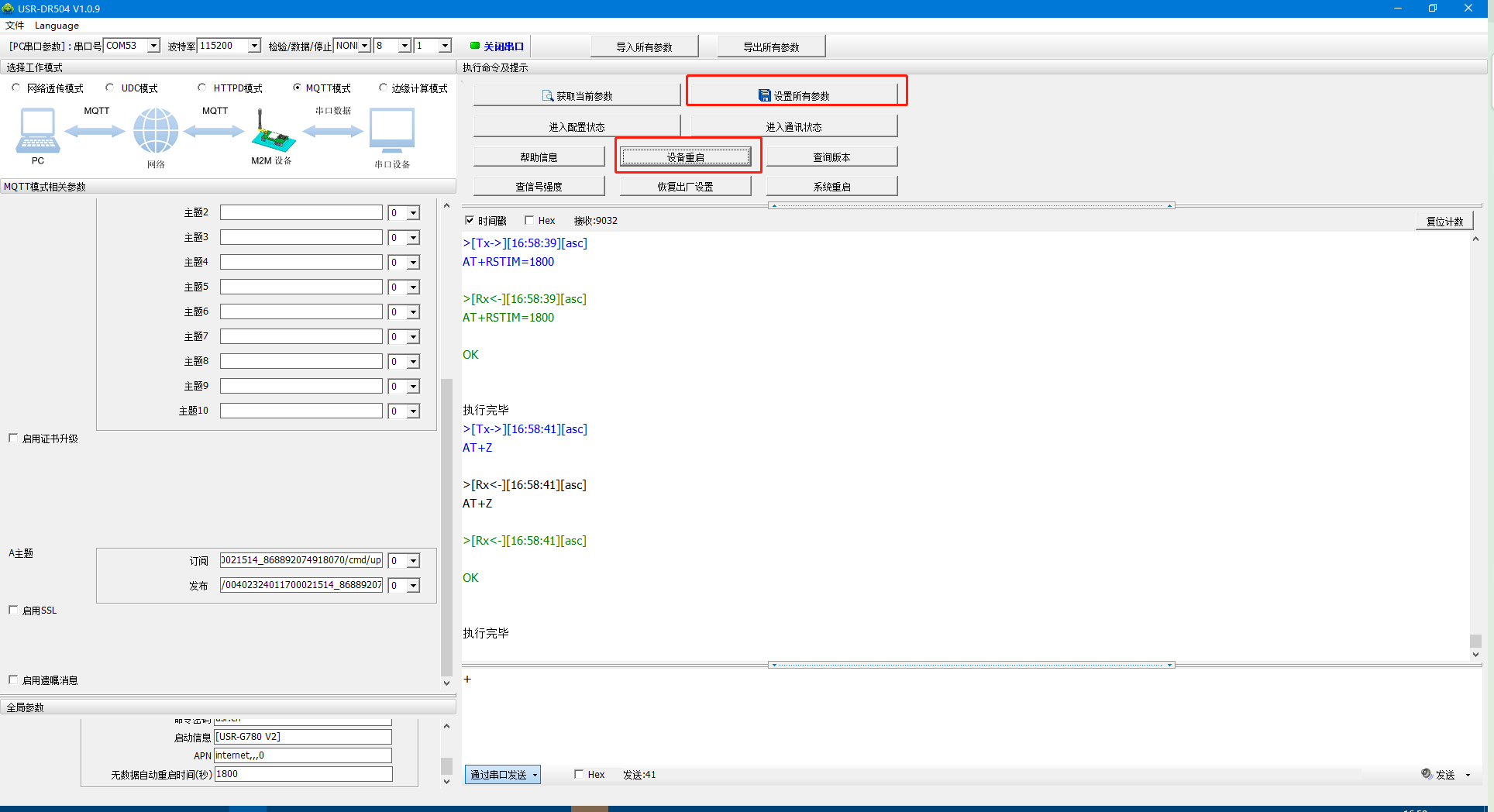

2.4 设置完成后，点击---设置所有参数--设备重启

2.5 打开MQTTX软件

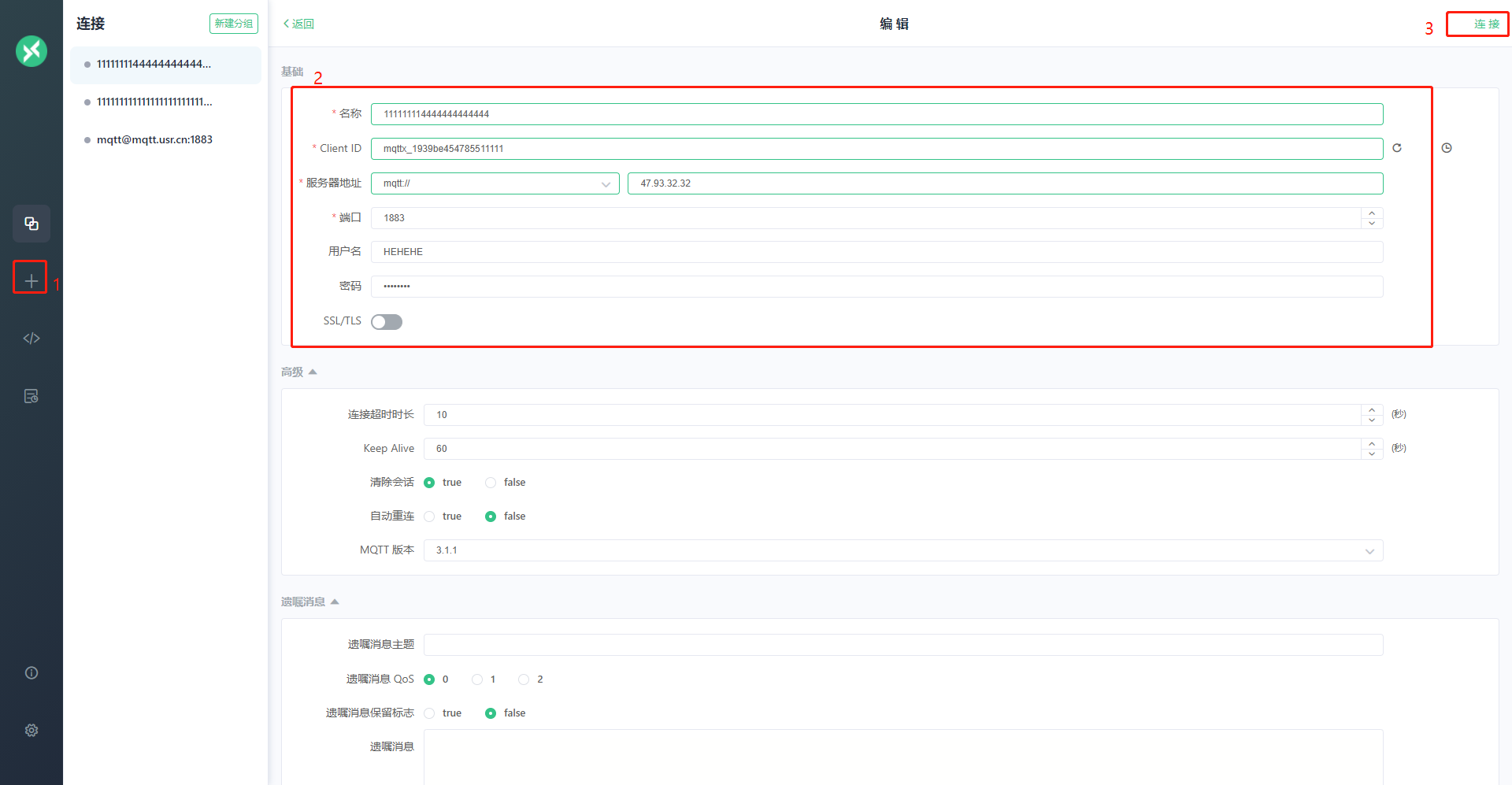

2.5.1 设置参数--点击连接

注意：clientID也不要重复

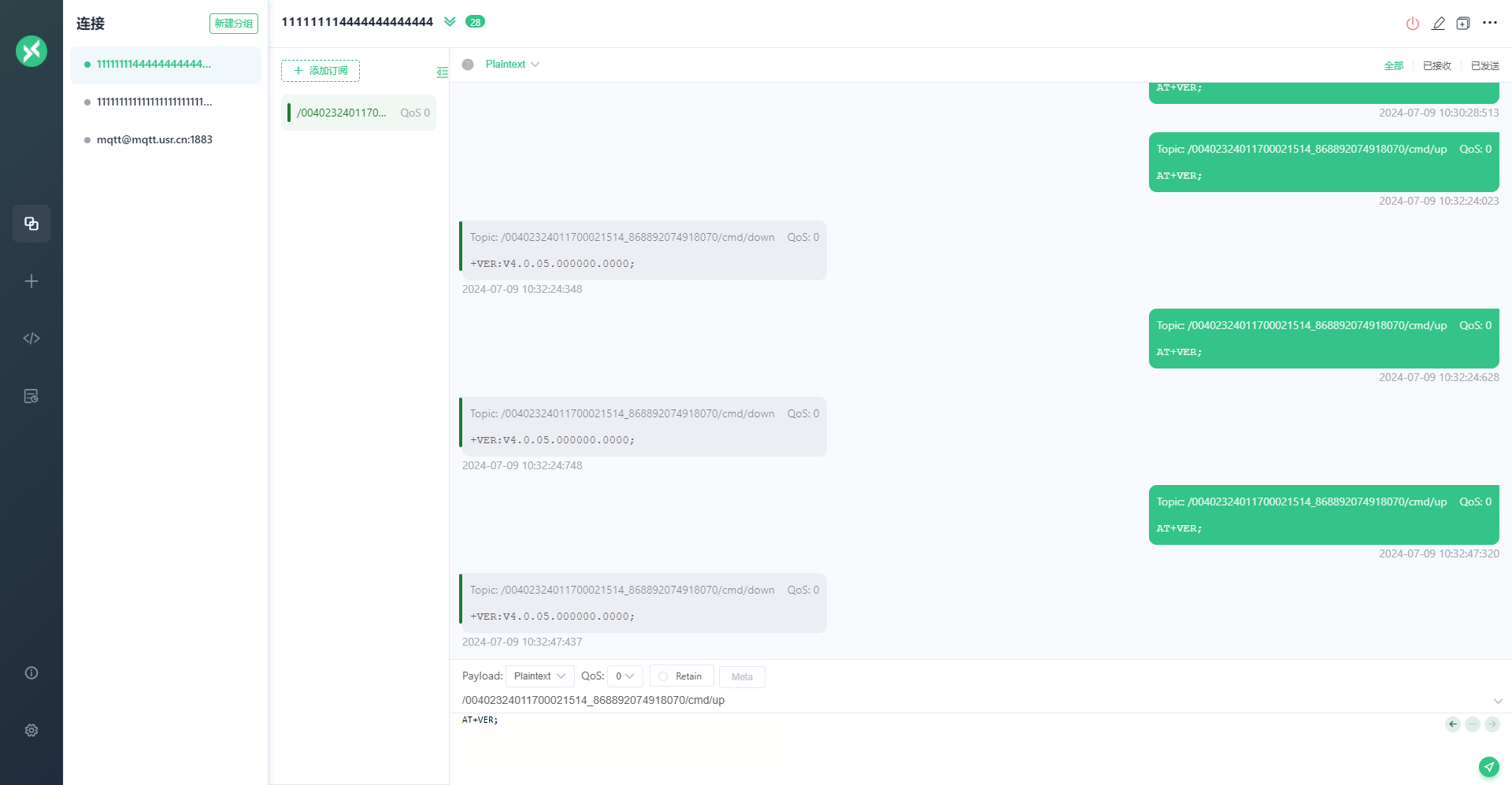

2.6 AT 指令查询&配置

2.6.1 发送 AT 指令，指令末尾加分号，格式与串口 AT 指令格式一致

编写人：王玉雪 编写日期：2024-07-09

审核人：尹丛欣 审核日期：2024-09-06

订正版本：V1.0 订正内容：初稿
