USR-BLE100/101 基本测试通信和使用方案
2017-03-06


  测试说明:

  本测试是模块默认设置串口连接电脑与手机进行通讯。因为BLE100和BLE101的方案相同,只是体积大小不同,本案例以BLE100为例。

  测试目的:

  测试模块的通信是否正常。



  一、 要下载的软件和说明书

  说明书:http://www.usr.cn/Download/279.html

  测试软件:http://www.usr.cn/Download/27.html

  Android手机APP:http://www.usr.cn/Download/285.html

  IOS手机APP:http://www.usr.cn/Download/287.html



  二、 设备默认参数

项目

内容

工作模式

从机模式

串口波特率

57600

串口参数

None/8/1



  三、 测试

  注:以下测试USR-BLE100模块均在评估板上进行,评估板串口是RS232接口,电源为5-10V电源。

  1. 硬件链接

  通过串口线(或USB转RS232串口线)将USR-BLE100(以下简称BLE100)评估板RS232接口与计算机相连接,接入5V电源适配器,给评估板供电。正常情况下:Power指示灯常亮,nLink指示灯闪烁。

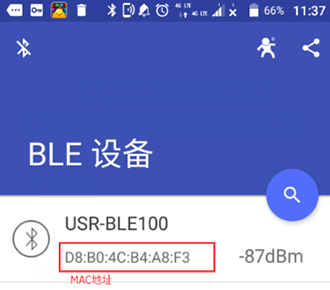

  2. 开始手机的蓝牙功能,打开手机上的低功耗蓝牙调试助手app(该app适用于Android系统4.3及以上并且设备带有BLE功能,IOS系统7.0及以上,设备iPhone4S及以上)搜索设备。

  USR-BLE100/101基本测试通信和使用方案

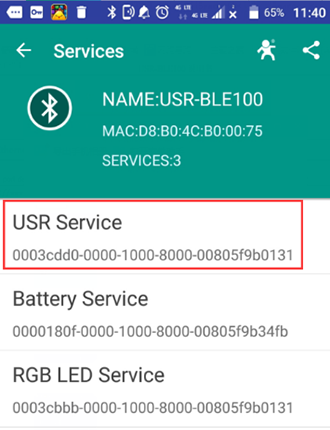

  3. 点击该设备与其建立连接,此时Link指示灯常亮。然后点击“USR Service”

  USR-BLE100/101基本测试通信和使用方案

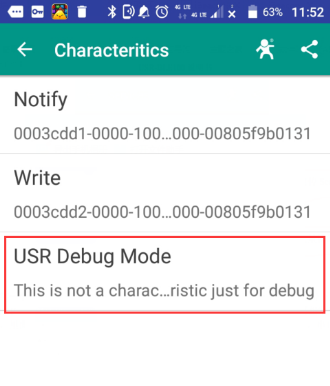

  4. 点击“USR Debug Mode”选项

  USR-BLE100/101基本测试通信和使用方案

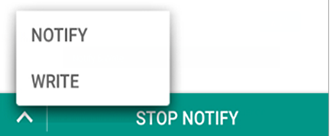

  5. 点击“NOTIFY”,选择下图中的“WRITE”。

  USR-BLE100/101基本测试通信和使用方案

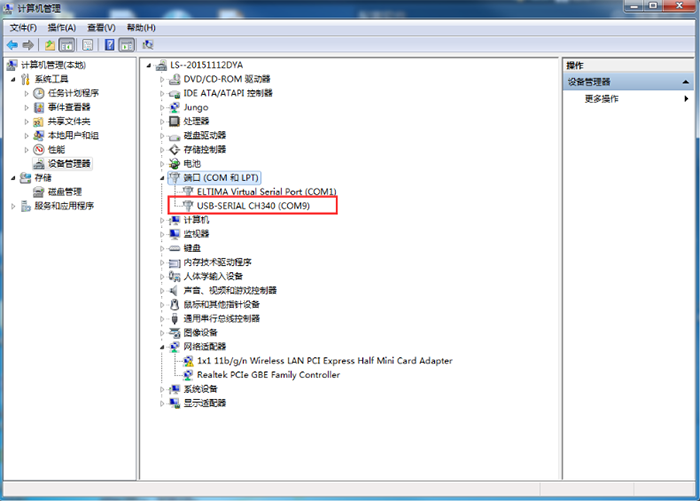

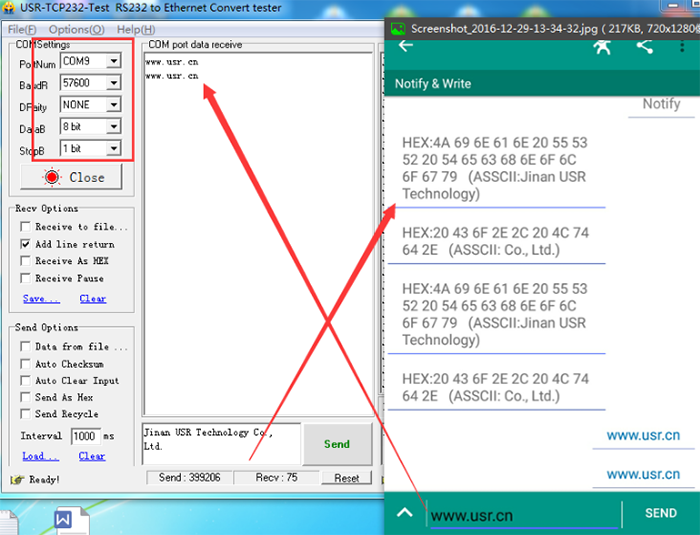

  6. 在电脑上的设备管理器中查看端口信息,确定BLE100串口使用的串口号,如下图所示电脑端口号为COM9. 打开USR_TCP232_TEST软件将软件串口设置中的串口号配置为COM9。

USR-BLE100/101基本测试通信和使用方案

USR-BLE100/101基本测试通信和使用方案
