USR-G770 连接测试服务器示例

一、资料下载

USR-G770 说明书：https://www.usr.cn/Download/1474.html

DR15X&DR5X2&G770标准AT指令集：https://www.usr.cn/Download/984.html

USR-G770 设置软件：https://www.usr.cn/Download/1475.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-G770 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G770 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑下载并打开 USR-G770设置软件，安装串口助手软件。

3、查看端口号

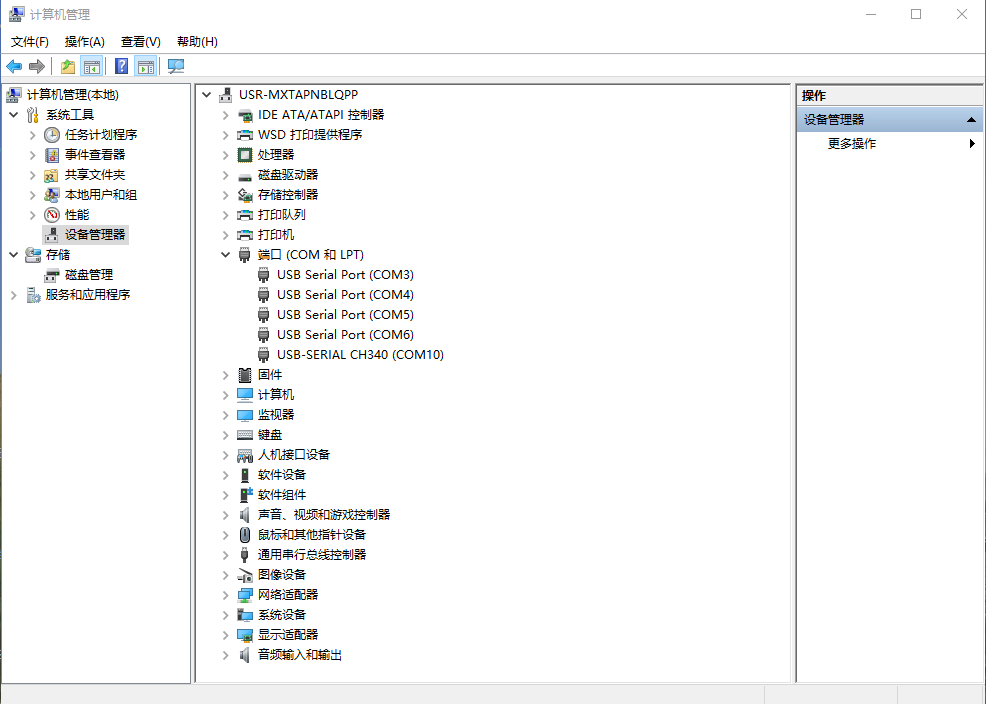

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G770的USB-RS485串口线COM口号，COM10。

三、USR-G770参数设置

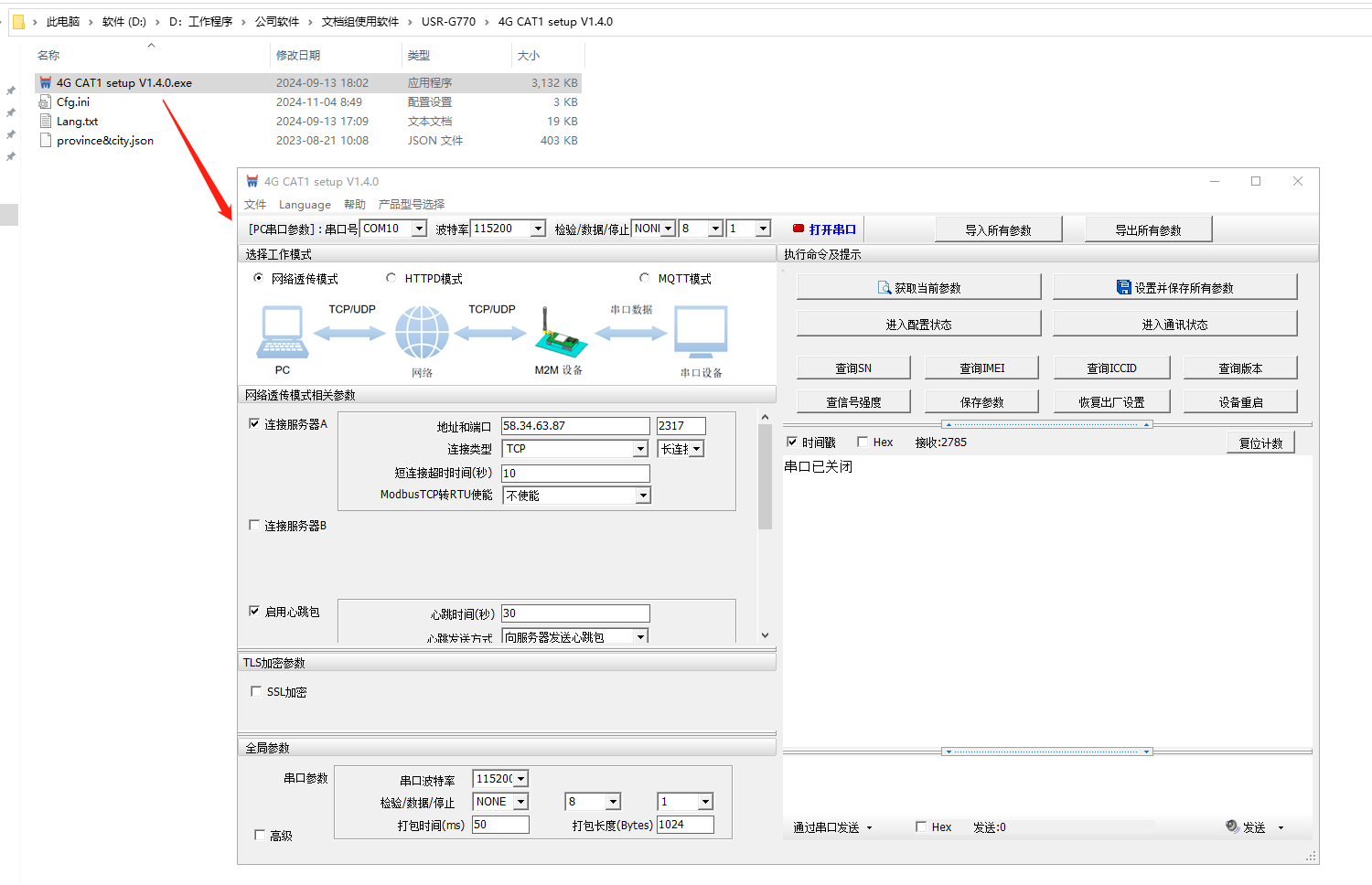

1、打开USR-G770的设置软件

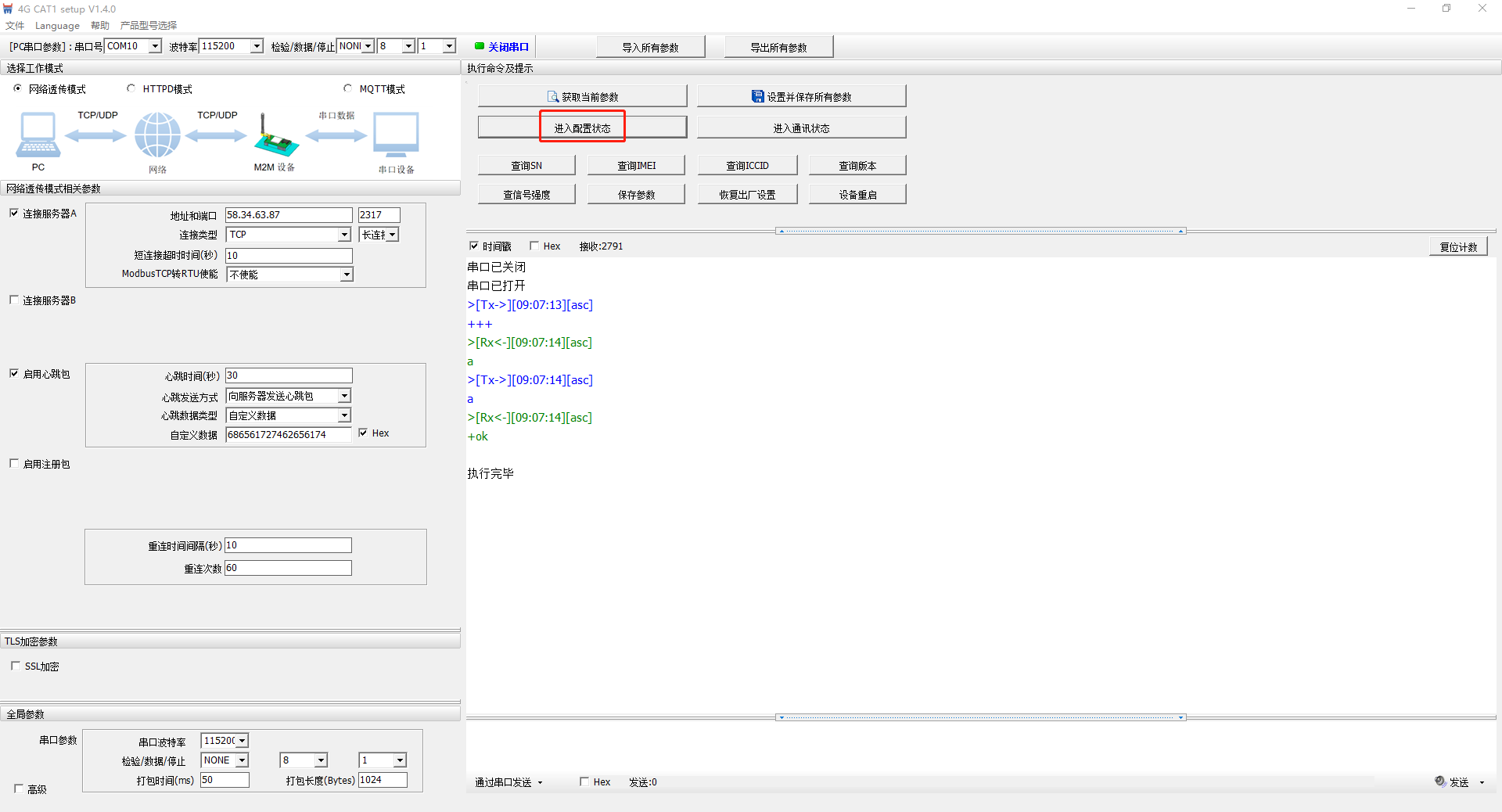

2、点击进入配置状态

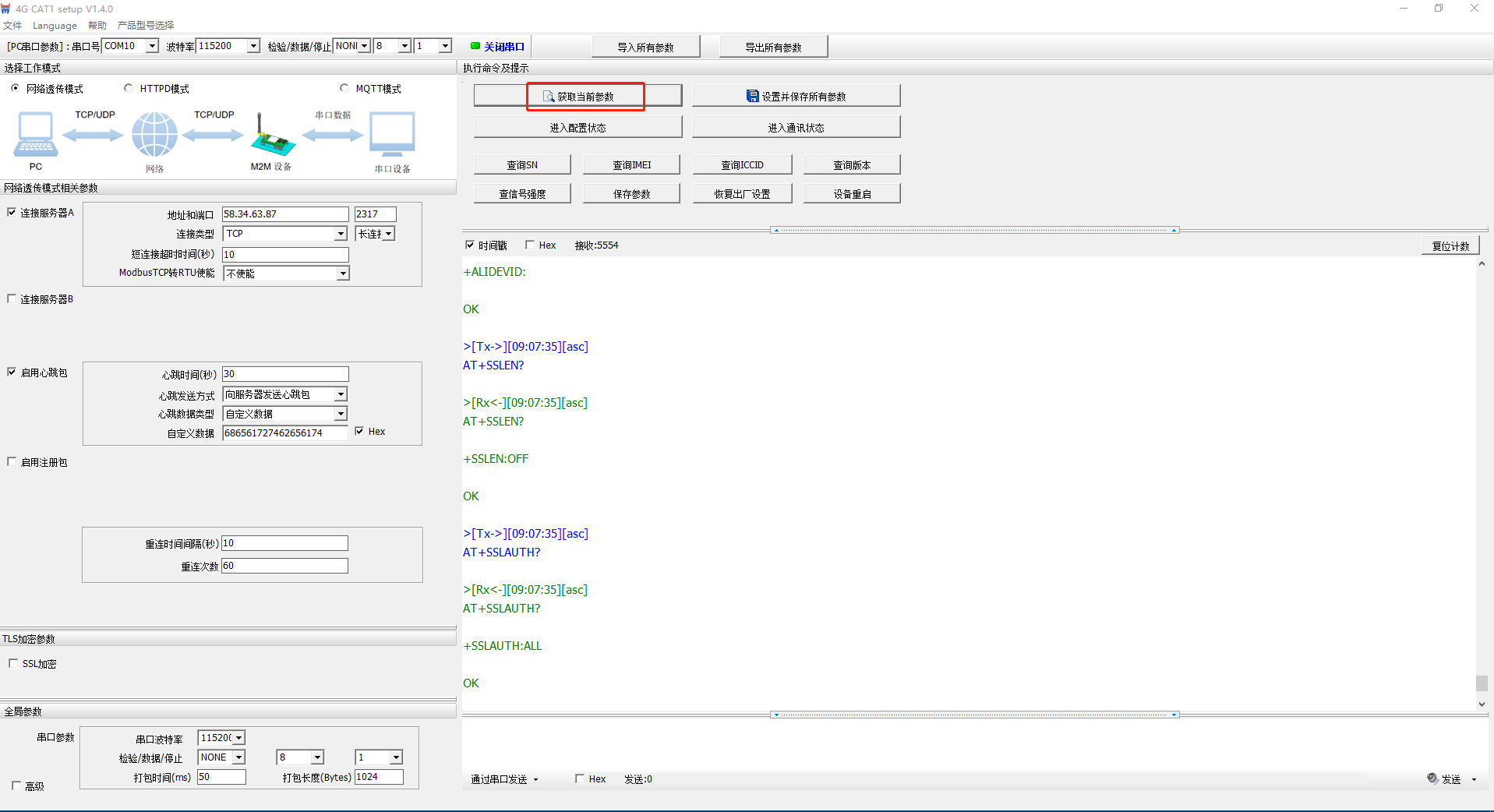

3、点击获取当前参数

4、配置参数

工作模式：网络透传模式

勾选连接服务器A，地址填有人测试服务器地址test.usr.cn，端口填2317。

连接类型TCP，长连接。

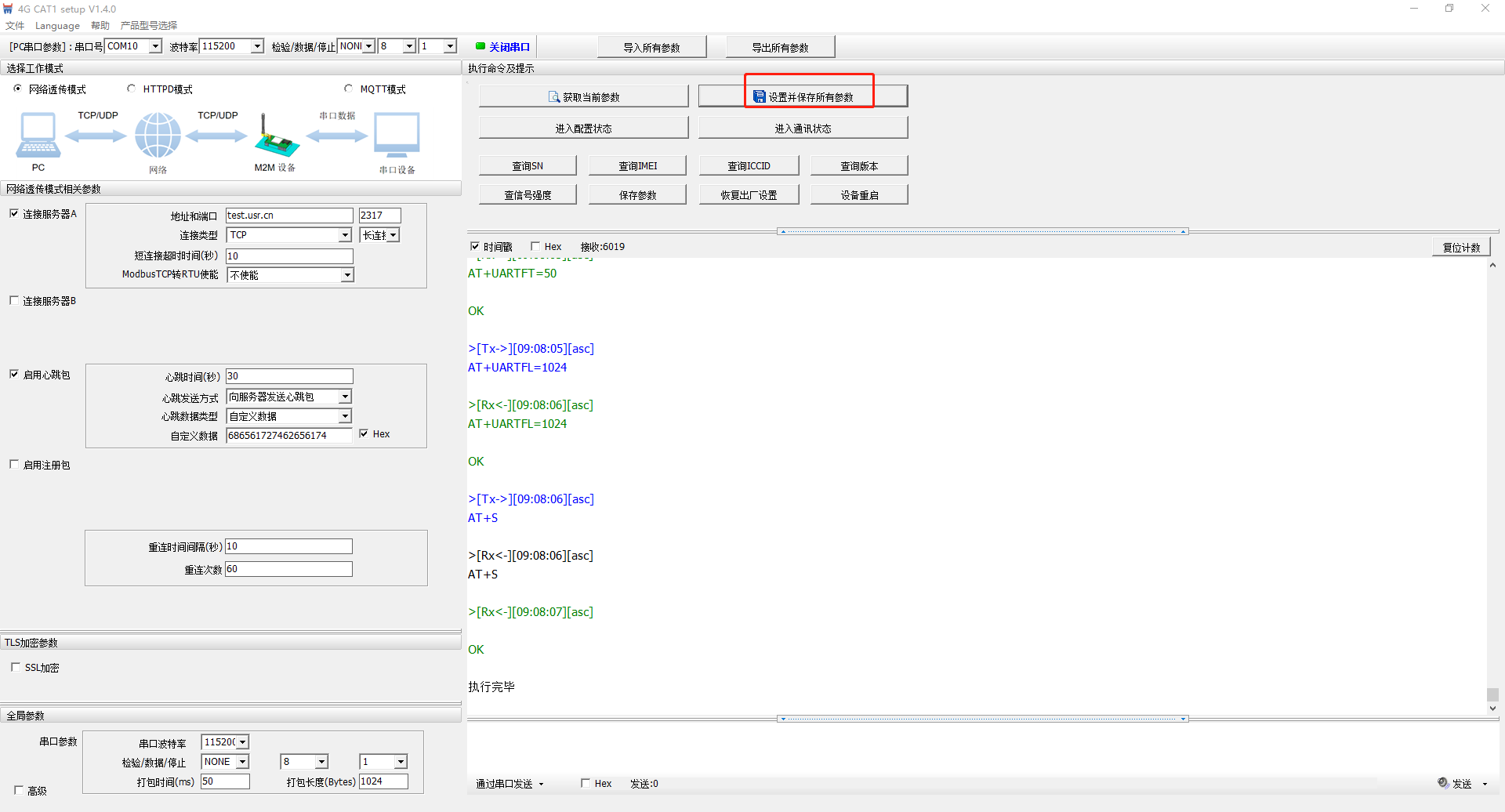

点击设置并保存所有参数。

四、通信测试

打开串口助手，选择USB-RS485串口线的COM口号，串口参数和USR-G770一致。测试串口向测试服务器发送数据，服务器服务器向串口返回同样数据。证明产品通信正常。

编写人：金志方 编写日期：2024-11-04

审核人：金志方 审核日期：2024-11-04

订正版本：V1.0 订正内容：初稿
