USR-G770 注册包功能示例

一、资料下载

USR-G770 说明书：https://www.usr.cn/Download/1474.html

DR15X&DR5X2&G770标准AT指令集：https://www.usr.cn/Download/984.html

USR-G770 设置软件：https://www.usr.cn/Download/1475.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-G770 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G770 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑下载并打开 USR-G770设置软件，安装串口助手软件。

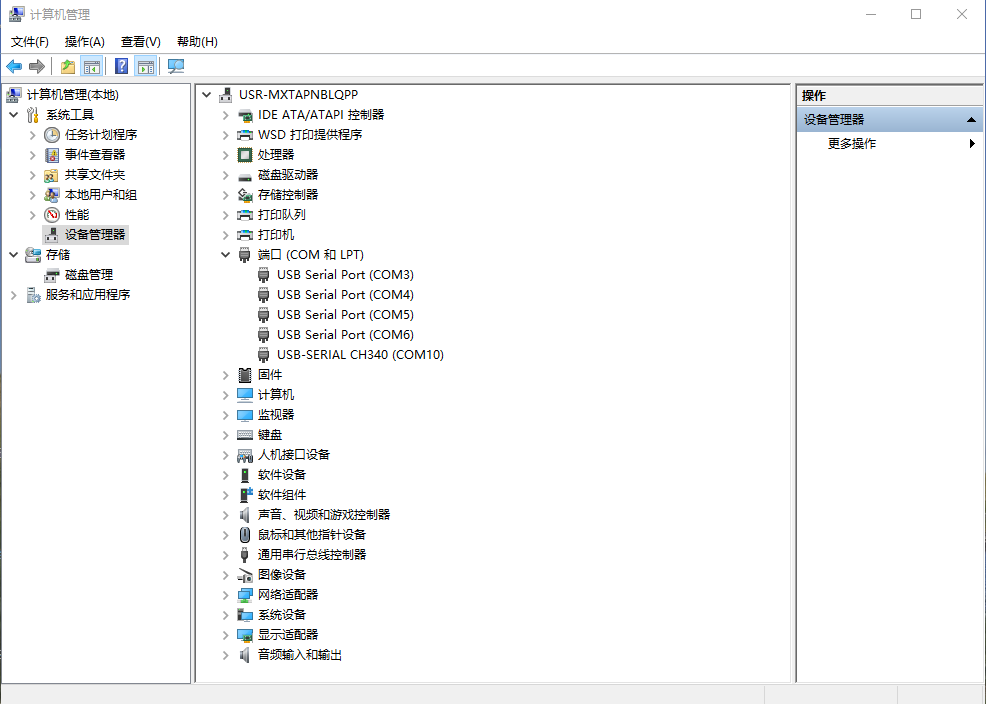

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G770的USB-RS485串口线COM口号，COM10。

三、USR-G770参数设置

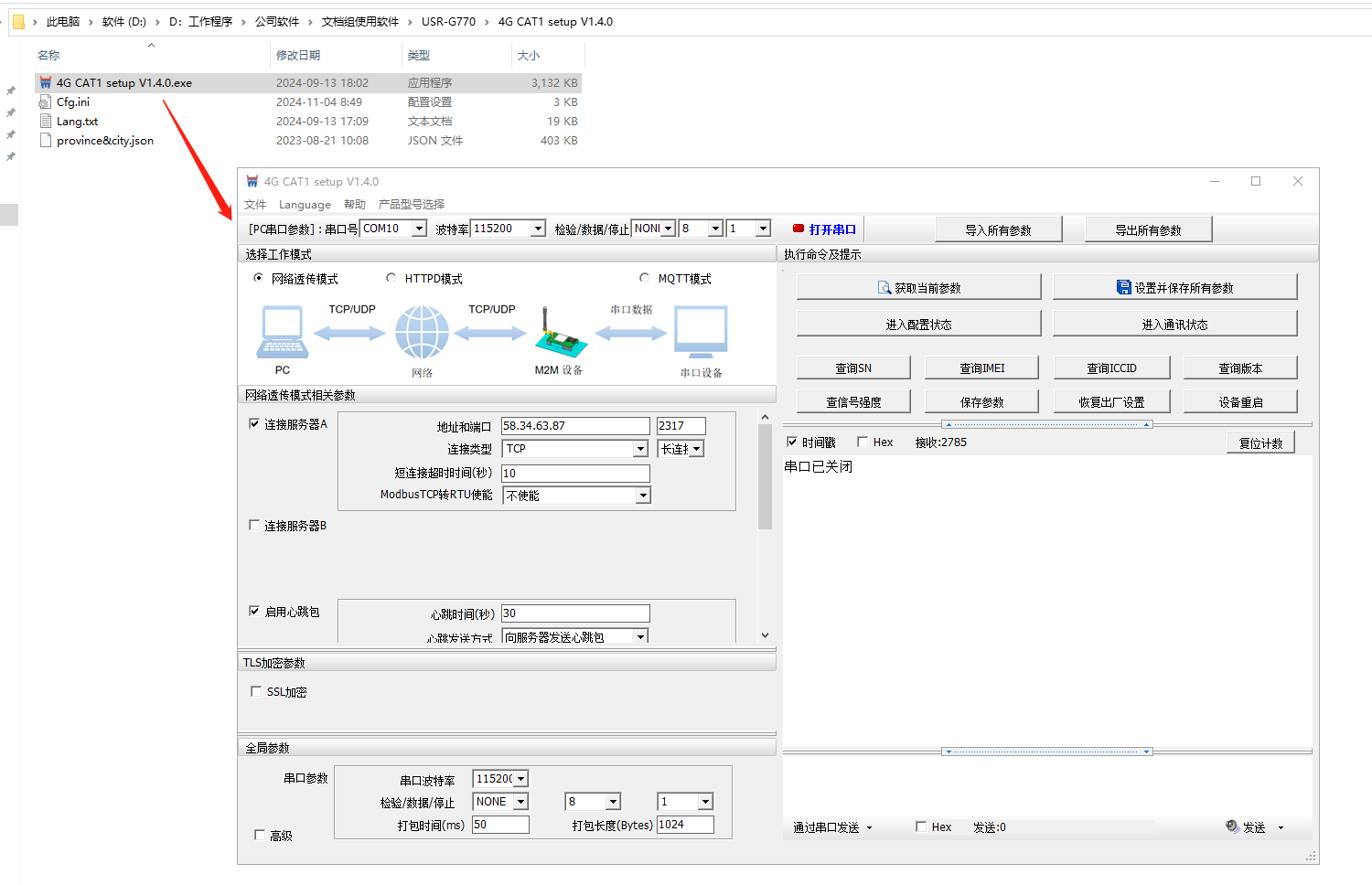

1、打开USR-G770的设置软件

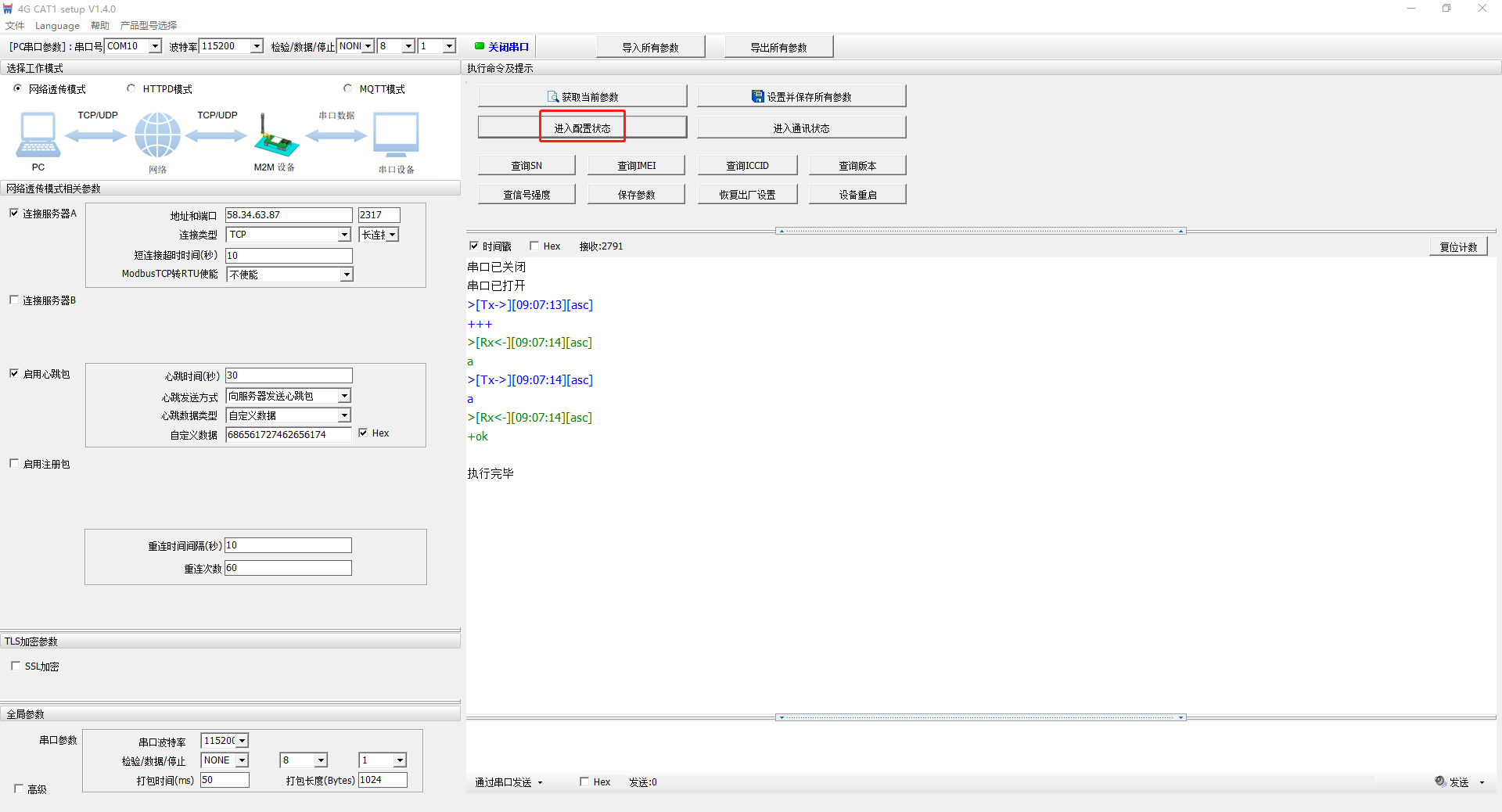

2、点击进入配置状态

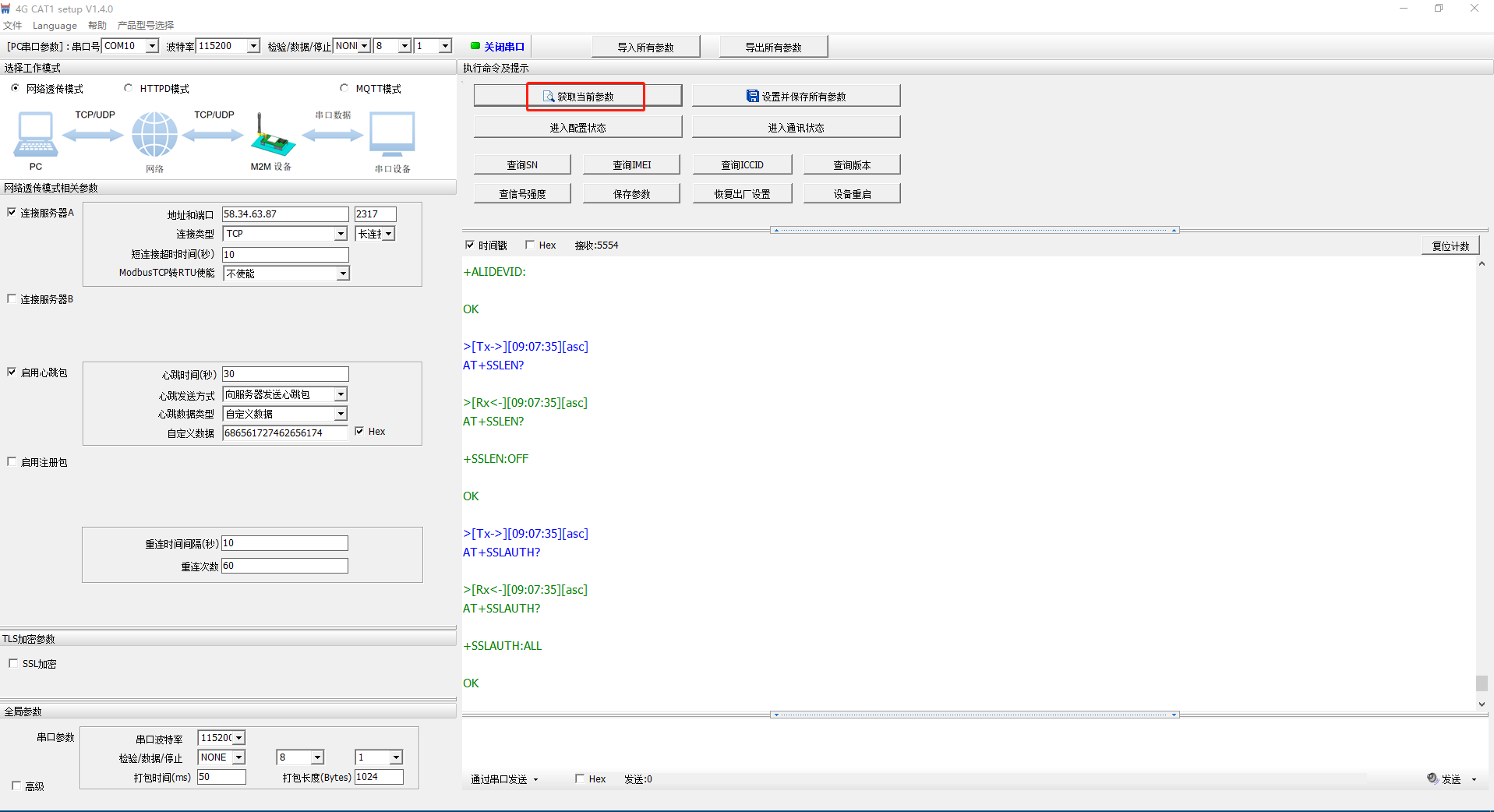

3、点击获取当前参数

4、配置参数

工作模式：网络透传模式

勾选连接服务器A，地址和端口，填写要连接的远程服务器地址和端口。

连接类型TCP，长连接。

勾选启用注册包，注册包发送方式选择与服务器建立连接时向服务器发送一次，注册数据类型选择自定义数据，自定义数据十六进制Hex显示7265676973746572。

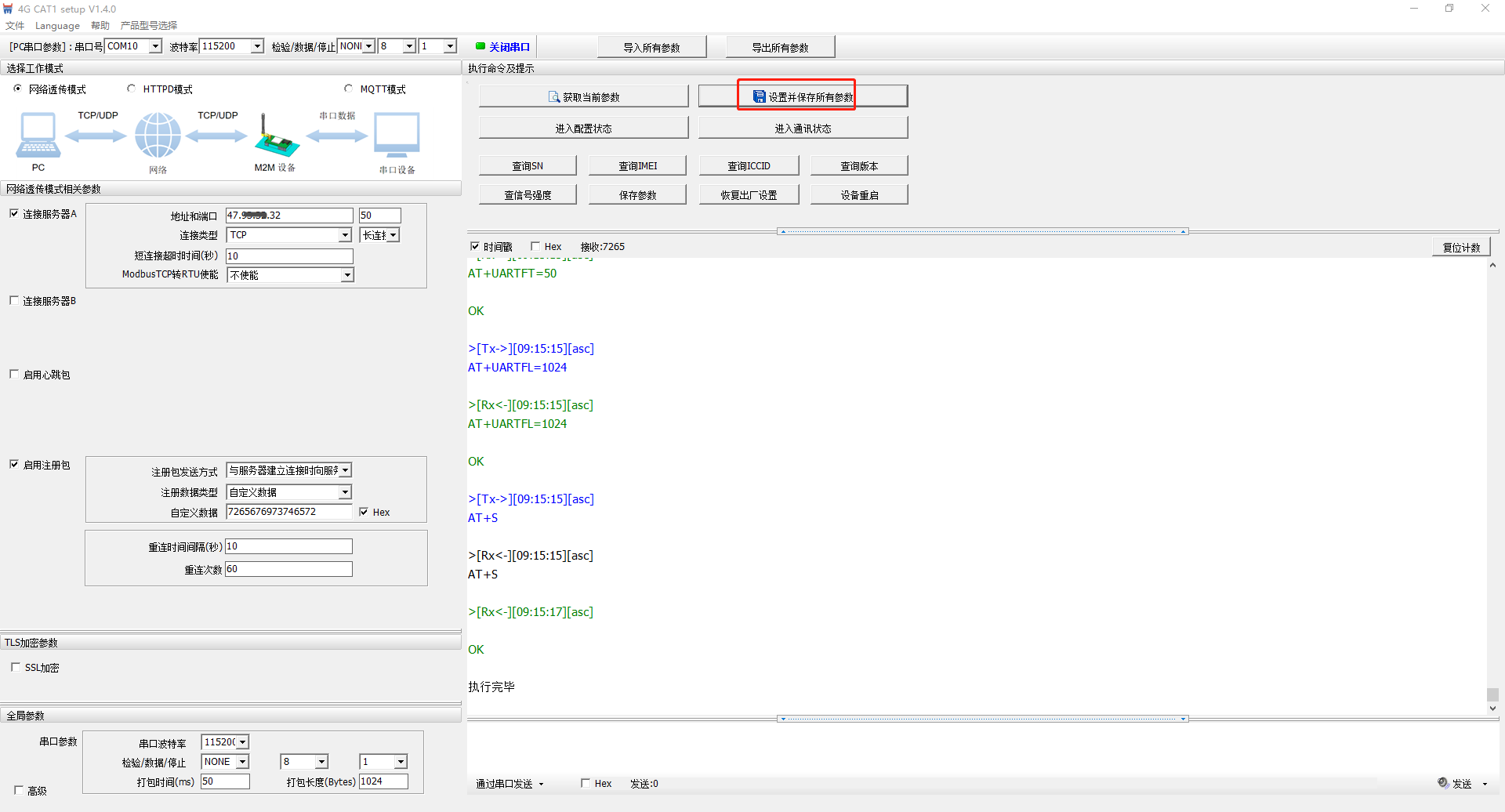

点击设置并保存所有参数。

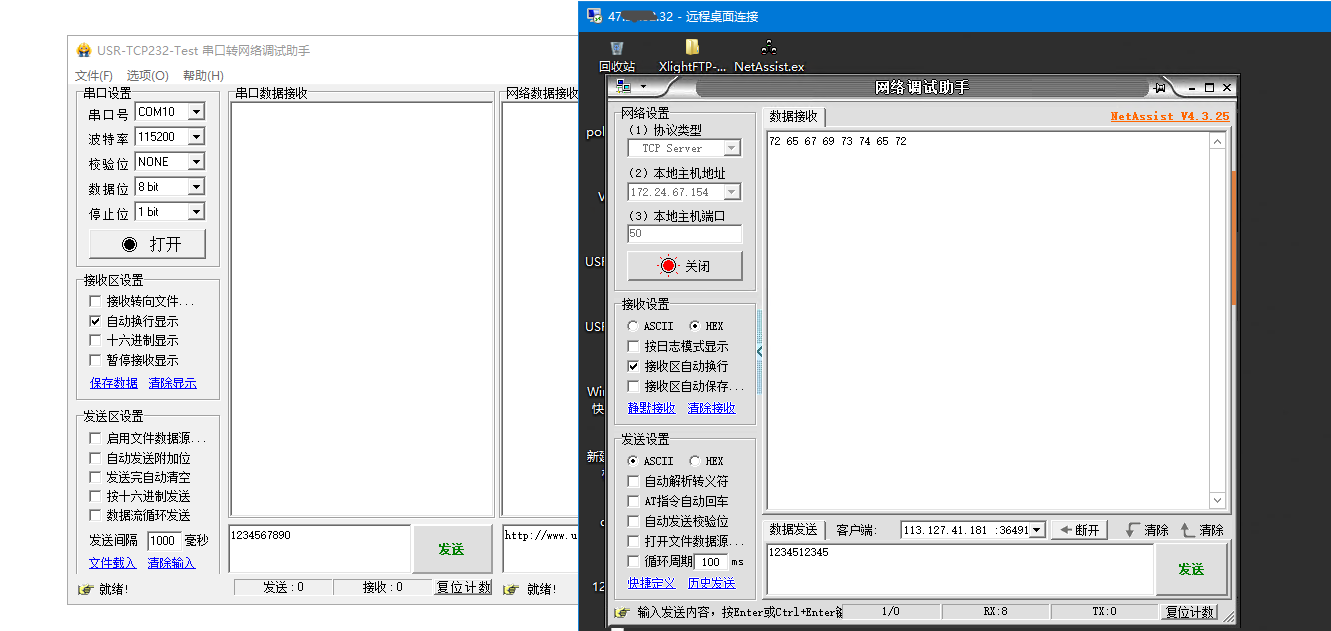

5、建立连接发送一次注册包

登录远程服务器，打开网路助手，协议类型TCP Server，本地主机端口填50，点击打开。建立TCP连接的时候，网络端收到一次注册包信息，勾选Hex十六进制接收，是72 65 67 69 73 74 65 72

6、设置数据携带注册包

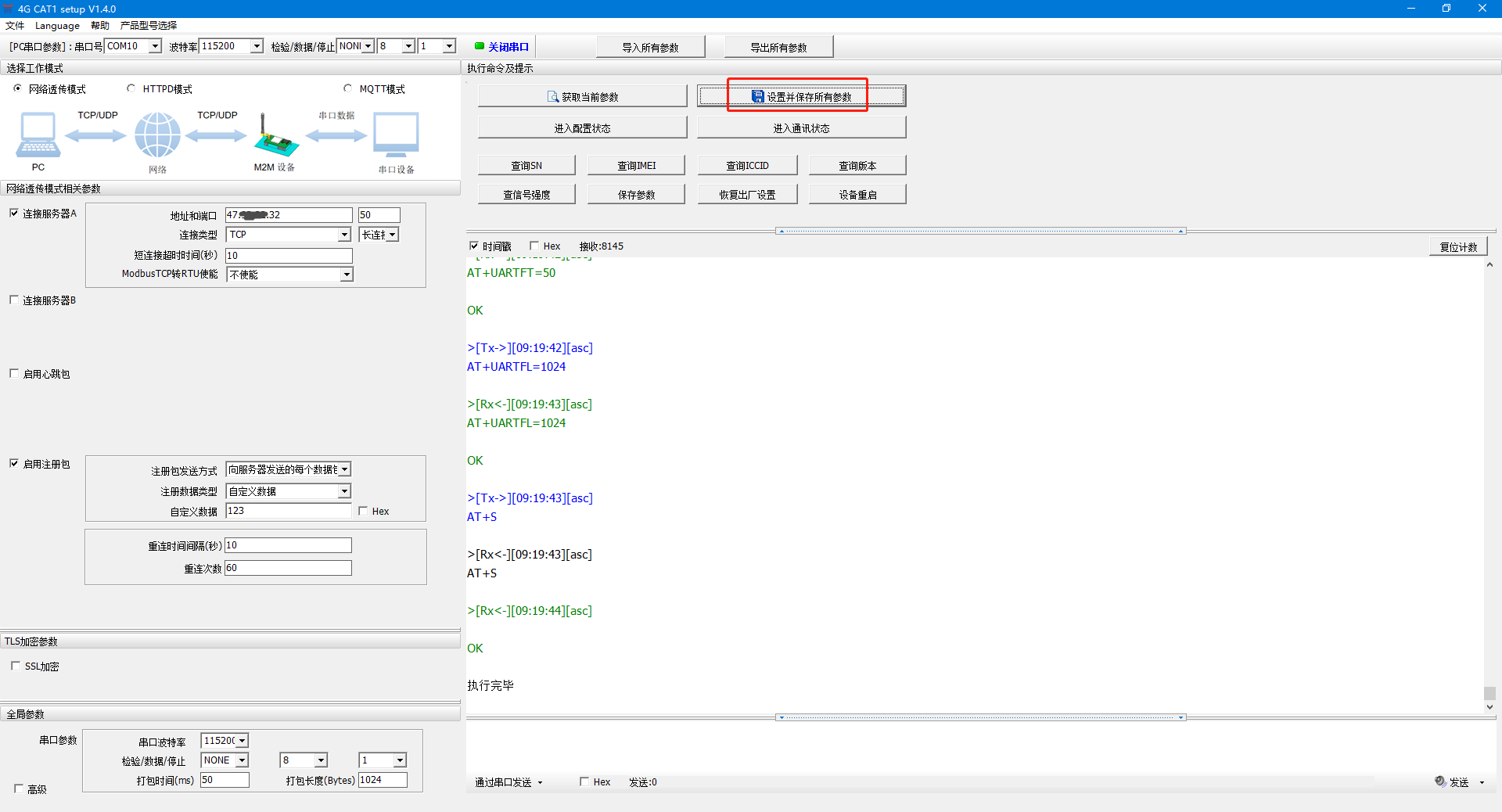

打开设置软件，点击进入配置状态，获取当前参数，勾选启用注册包，注册包发送方式选择向服务器发送的每个数据包前都加上，注册数据类型选择自定义数据，自定义数据123。

点击设置并保存所有参数。

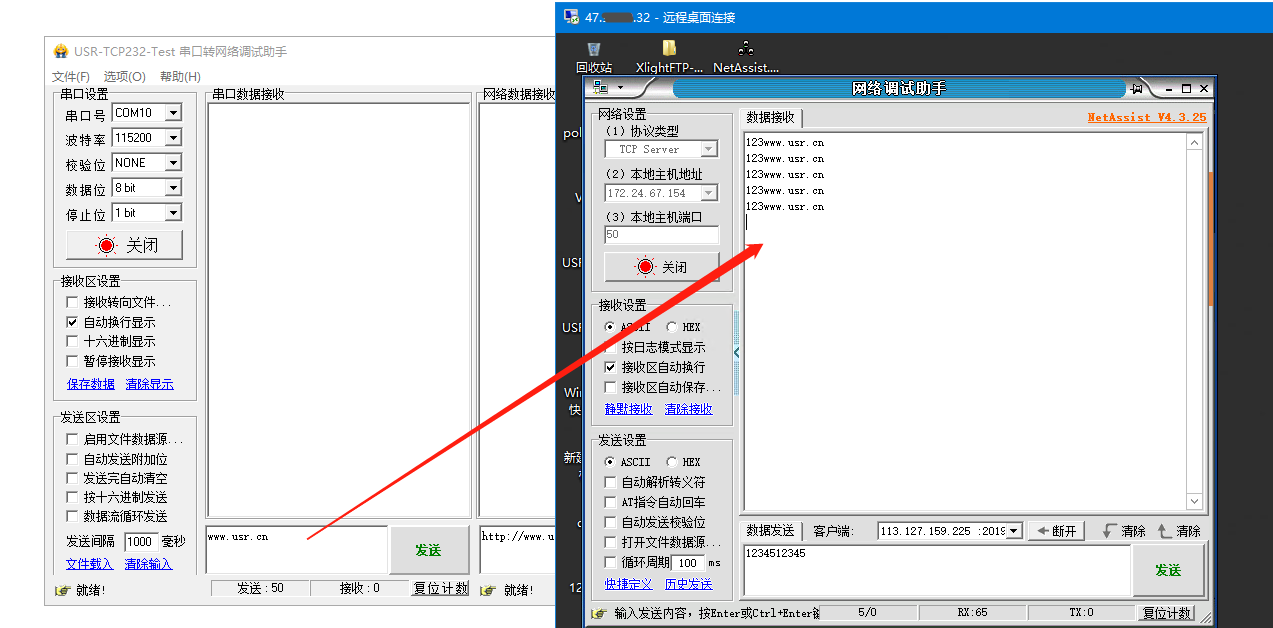

7、数据携带注册包测试

打开串口助手，选择USB-RS485串口线的COM口号，串口参数和USR-G770一致。测试串口向服务器网络发送数据，服务器网络端接收的数据前面加上自定义注册包数据123。

编写人：金志方 编写日期：2024-11-05

审核人：金志方 审核日期：2024-11-05

订正版本：V1.0 订正内容：初稿
