4G DTU G781连接远程服务器设置方法

2018-09-12

分享到:
{}

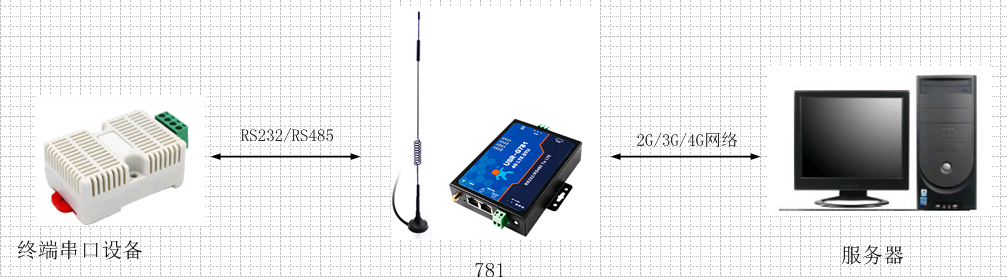

网络拓扑结构:  终端串口设备发送数据--->781--->服务器

                服务器发送数据--->781--->终端串口设备

    最终实现串口设备与服务器端的双向数据透传


注意:服务器必须有公网IP地址或者是域名,不能是局域网的IP地址,否则G781是无法在互联网中找到服务器的

G781说明书:http://www.usr.cn/Download/439.html

G781软件设计手册:http://www.usr.cn/Download/440.html

G781设置软件:http://www.usr.cn/Download/537.html

串口调试助手:http://www.usr.cn/Download/27.html

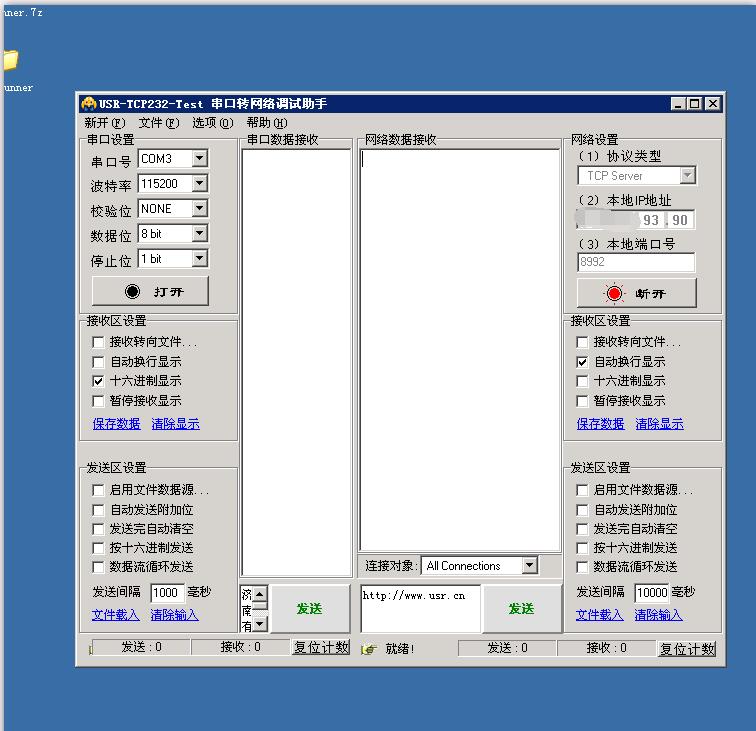

1. 先在服务器端打开一个网络调试助手,设置成TCP server及本地端口号(在该案例中我设置的是8992),开始监听


2.设置781

1>1>方法一:设置软件设置

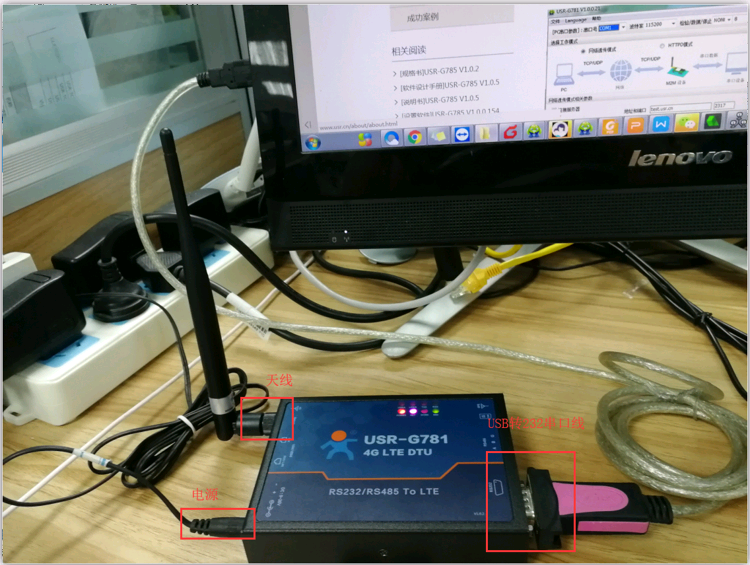

    781串口通过USB232/485接到电脑端,装上sim卡,接上天线,上电。


打开设置软件,出厂默认波特率:115200,n,8,1

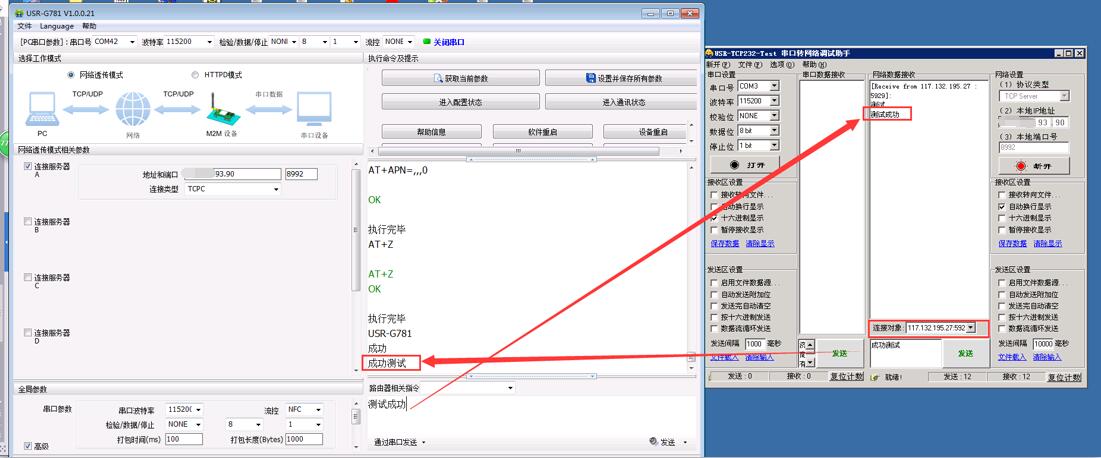

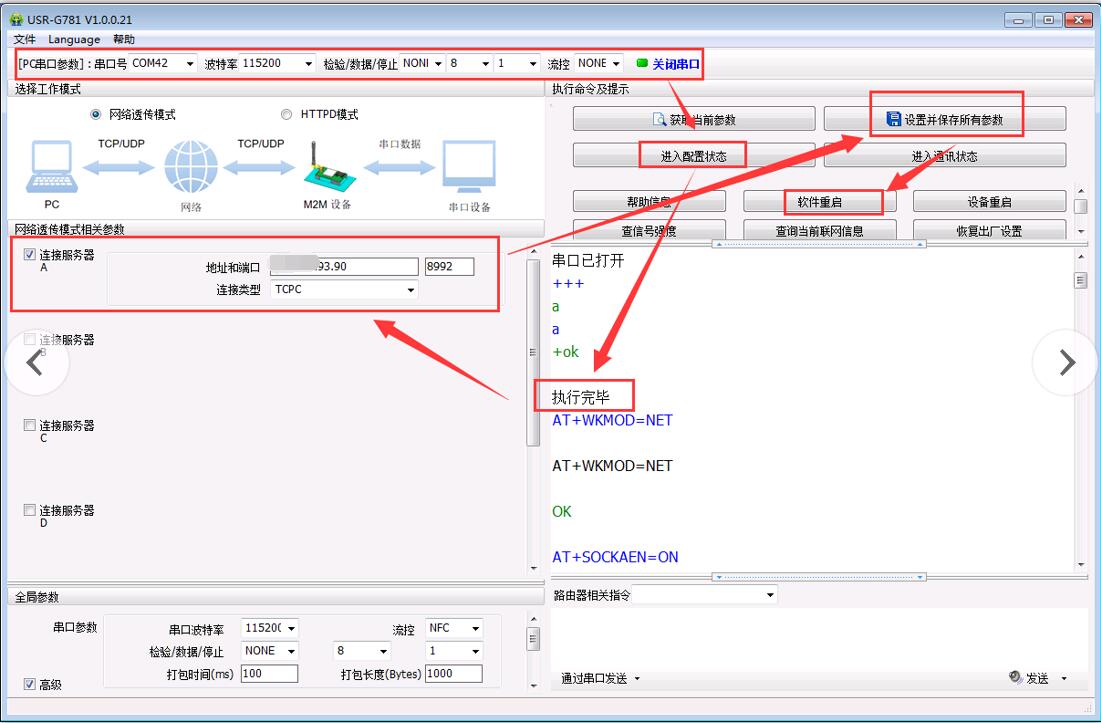

打开串口--->进入配置状态--->成功的话,会返回执行完毕--->勾选连接服务器A,修改服务器地址和端口--->设置并保存参数--->软件重启或者设备重启(软件重启速度要快一些),重启后,可以看到LINKA指示灯常亮

1>2>方法二:内置网页设置

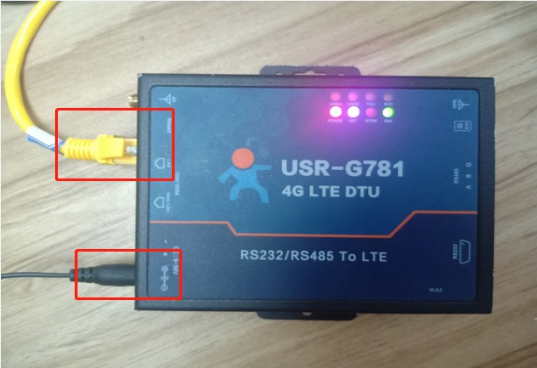

781进入内置网页,PC通过781LAN进入内置网页案例:http://www.usr.cn/Faq/403.html

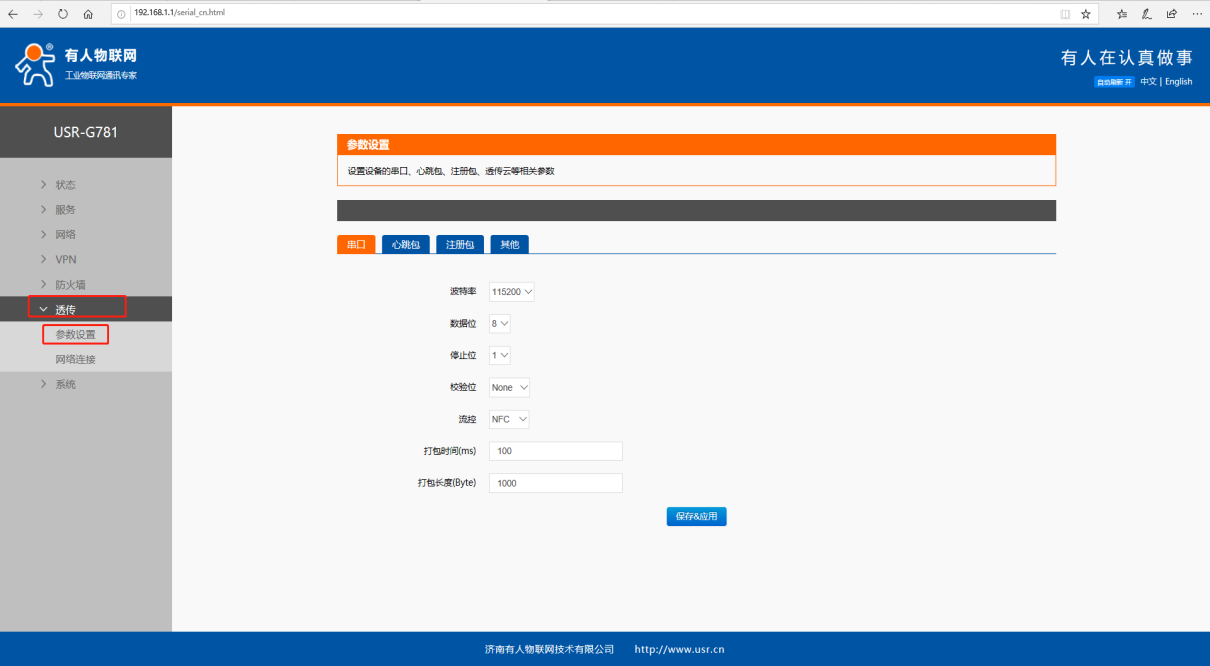

在内置网页--透传--参数设置中查看,波特率等串口参数出厂默认是:115200,8,1,n

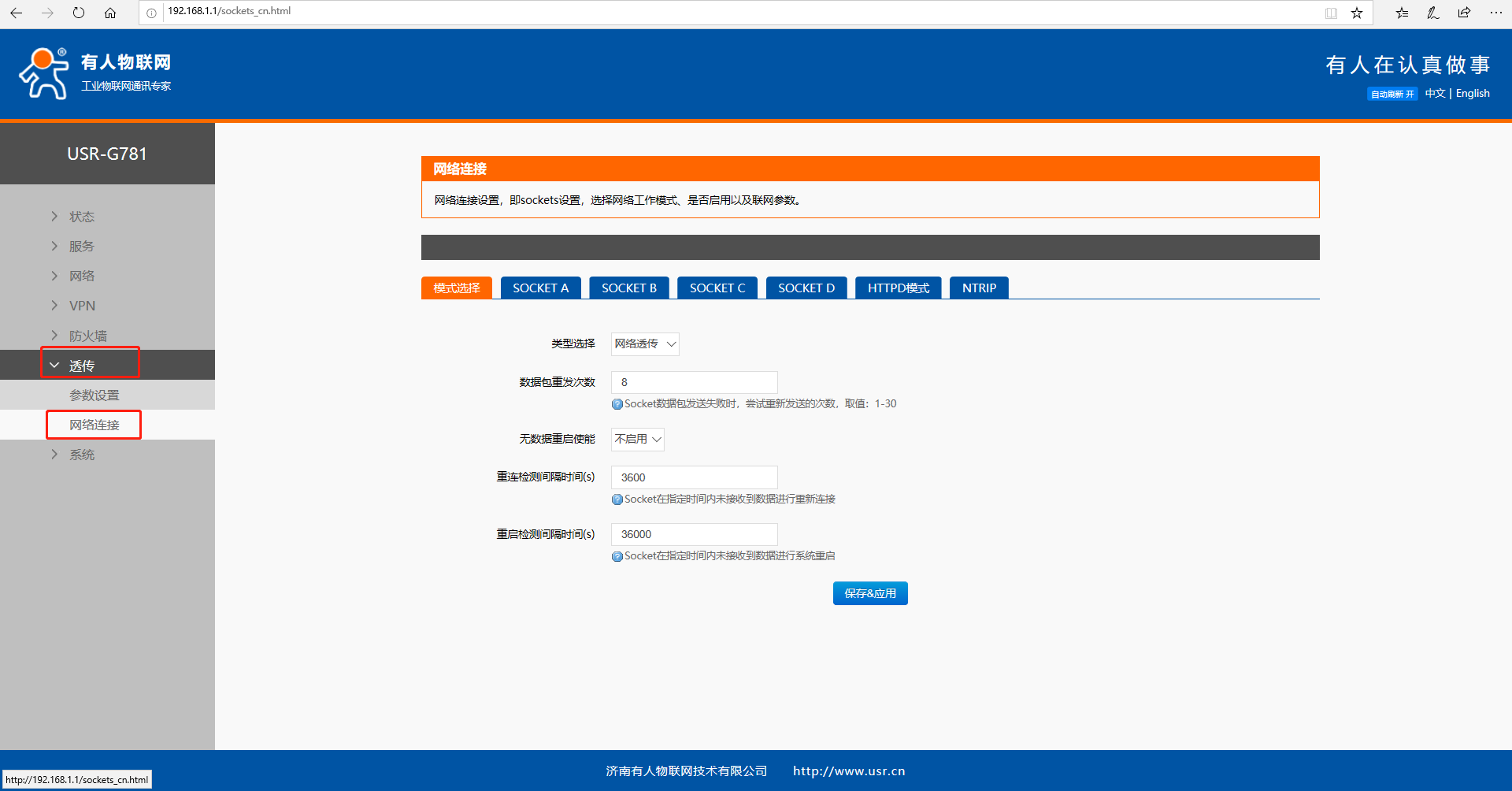

在内置网页--透传--网络连接中设置参数

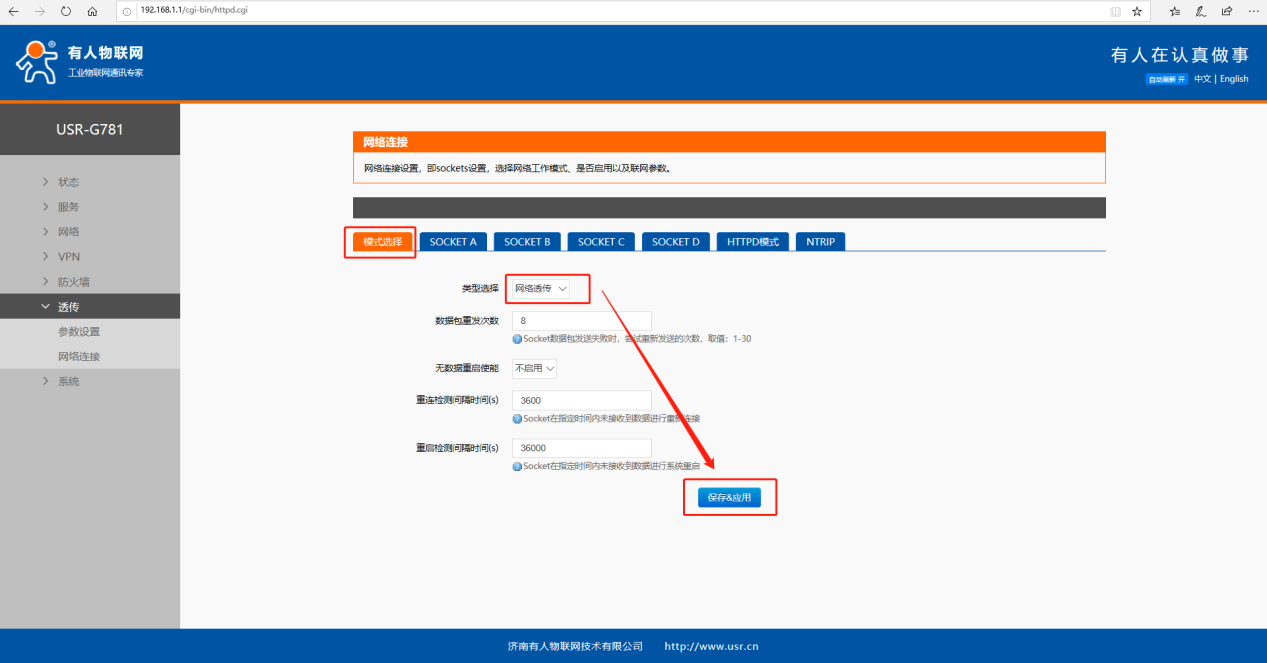

设置模式选择为网络透传模式,保存并应用

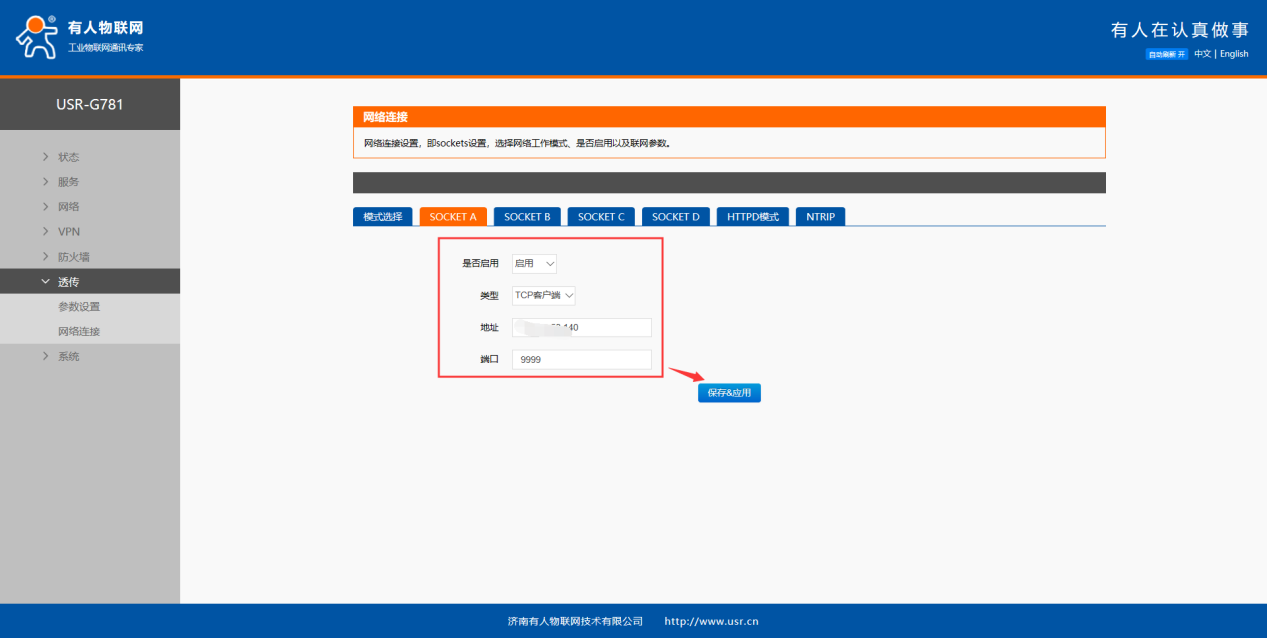

选择SOCKETA,启用,设置地址和端口,保存并应用

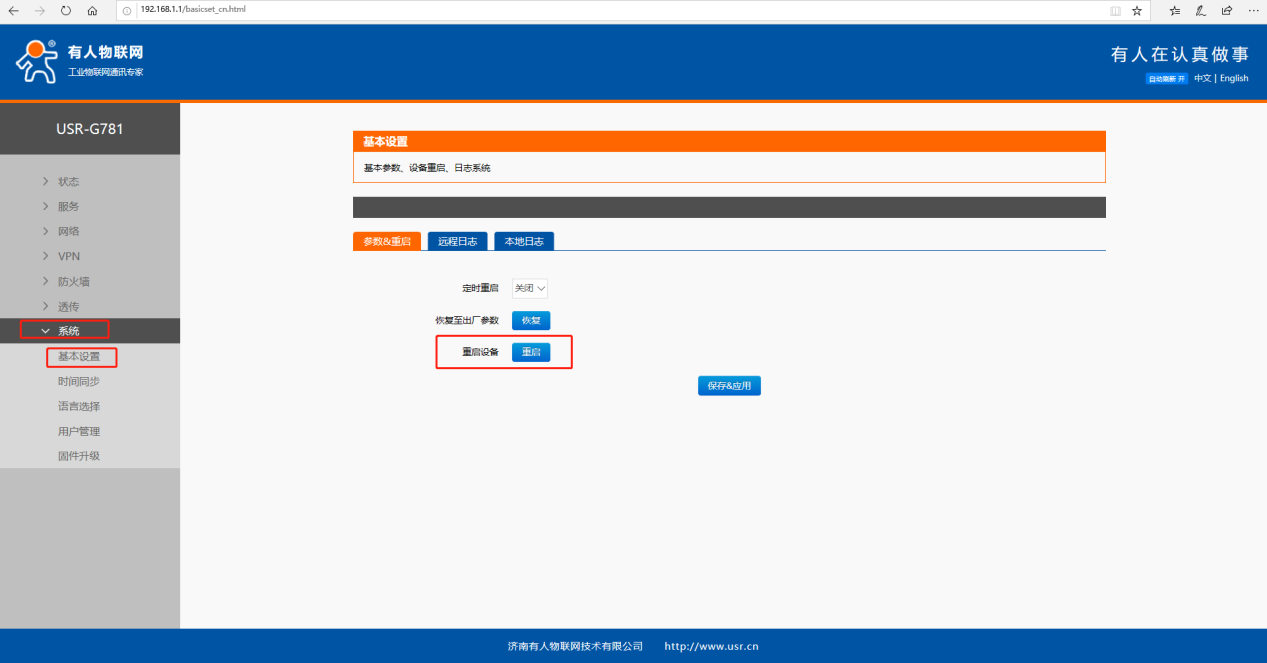

点击系统--基本设置--重启--保存并应用


只有系统执行重启设置的参数才会生效

设备重启后linkA指示灯常亮,表示socketA建立连接

也可以在进入一下内置网页查看参数是不是之前设置的参数

3. 在服务器端,可以看到已经有连接对象了,串口和服务器端能正常收发数据



4. 到现在整个案例都用用USB232模拟的串口设备测试的,如果通过USB232可以正常收发的话,那将USB232/485串口线断开,接上真正的串口设备,肯定也是能够正常通讯的

注意:781的串口参数要和真正的串口设备的串口参数要一致,否则不能正常通讯
