一、资料下载

USR-W610说明书：https://www.usr.cn/Download/1152.html

USR-W610软件设计手册：https://www.usr.cn/Download/577.html

串口网络调试助手：https://www.usr.cn/Download/27.html

二、准备工作

1、USR-W610 数量1个

2、电源适配器12V 数量1个

3、232转USB调试线 数量1个

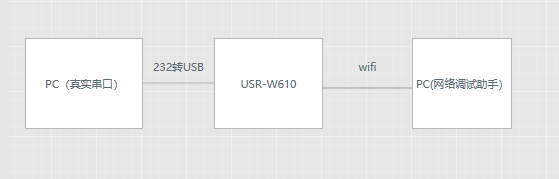

三、连接框图

四、产品参数配置

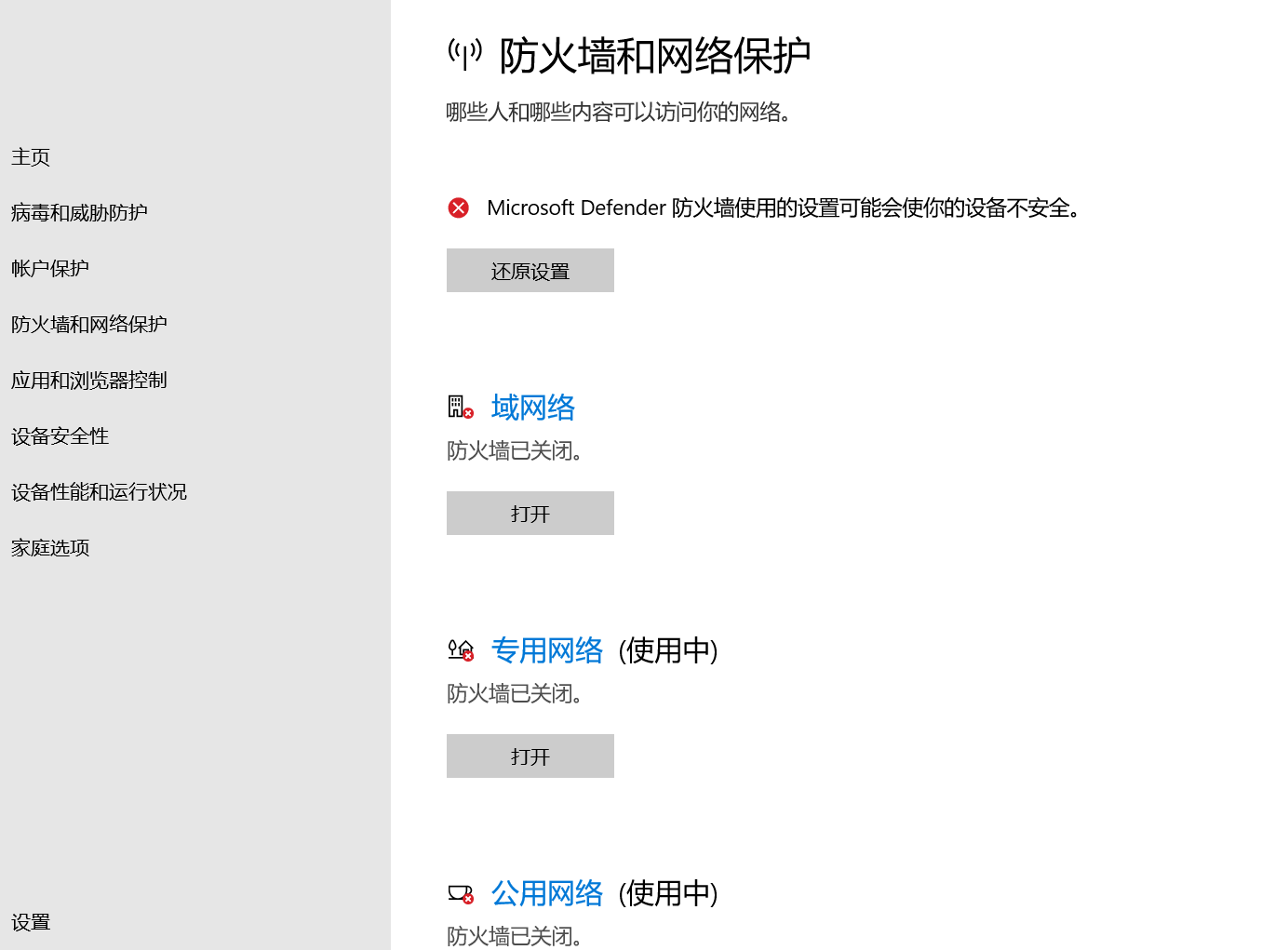

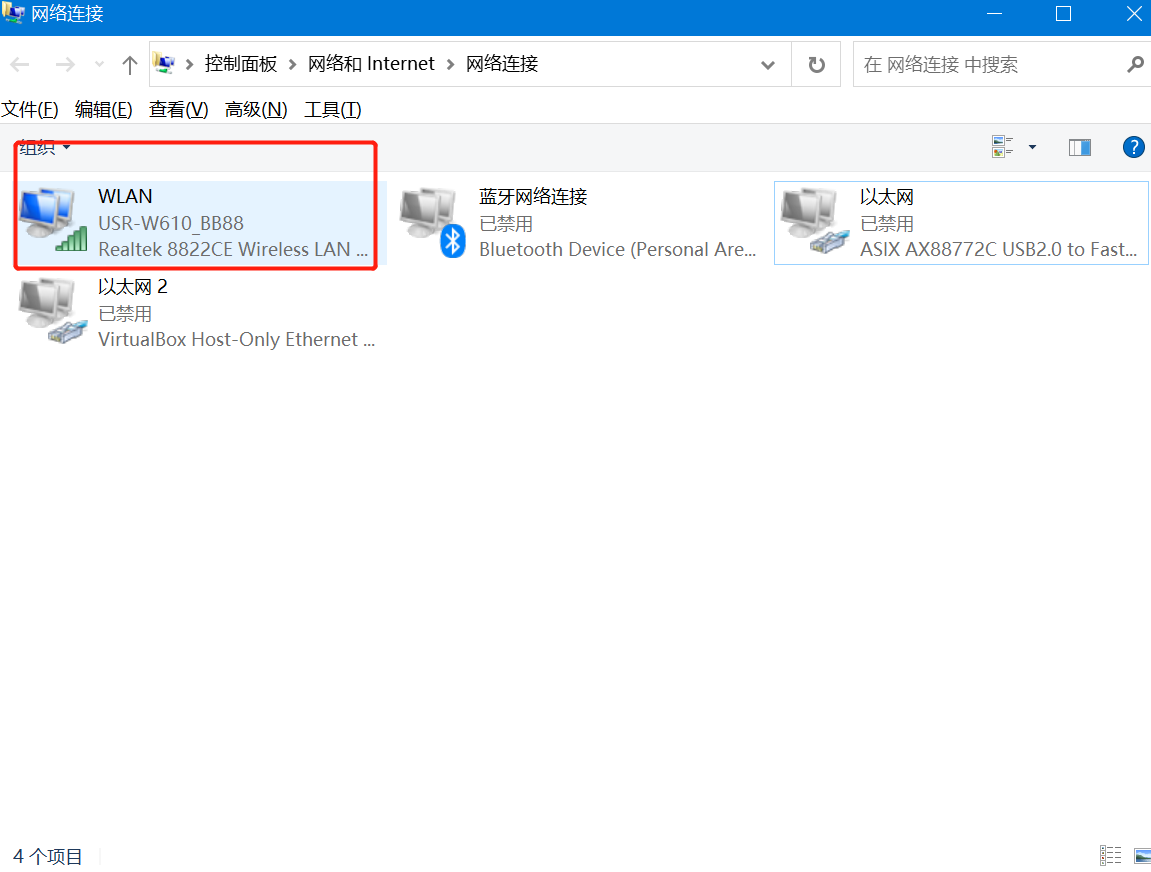

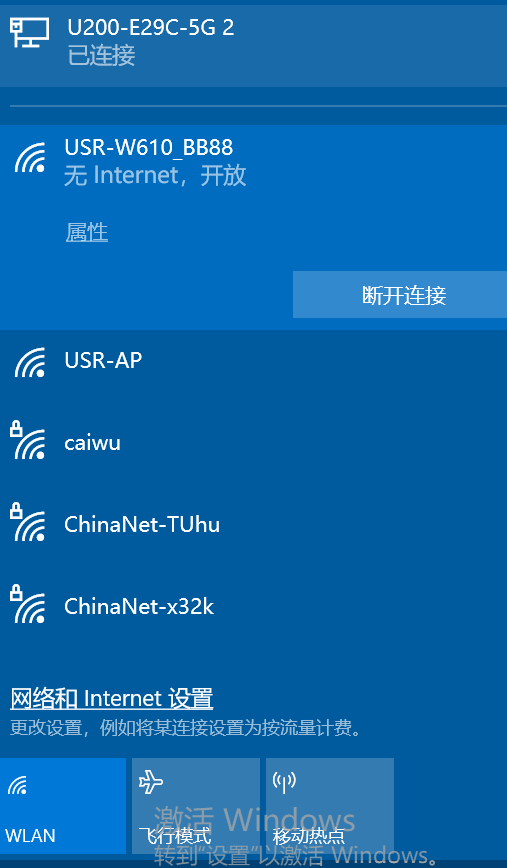

1.w610接上WiFi天线，电脑连接上wifi，232串口转USB接到电脑。并关闭电脑防火墙、多余网卡和杀毒软件。模块出厂默认是AP模式，电脑连接W610的wifi信号,当有设备连到W610的wifi后，Link指示灯亮起。SSID后面跟了4个字符，是MAC地址的后4位，MAC地址可以在设备背面的标签上看到。

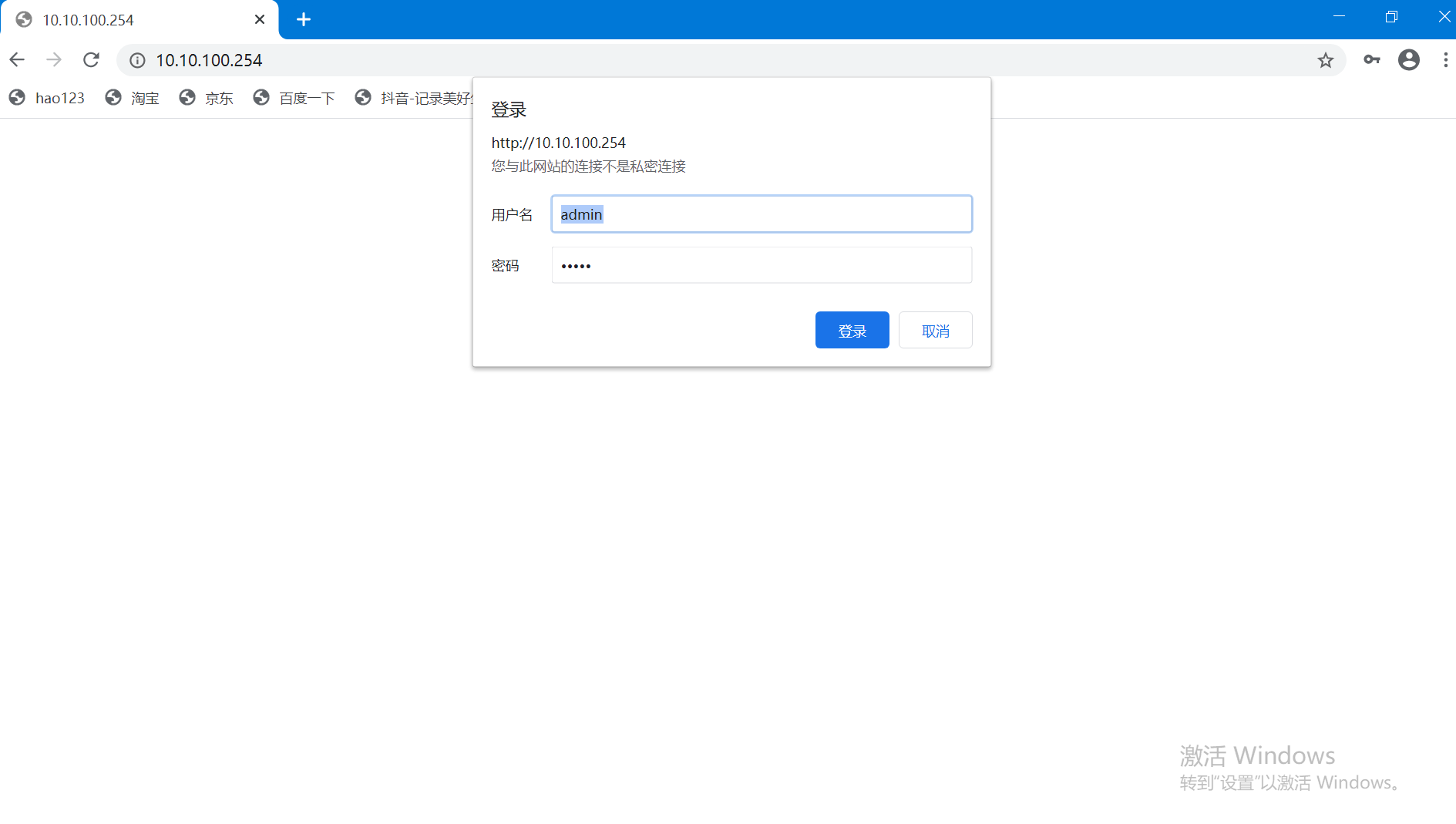

2.在浏览器输入W610默认IP ：10.10.10.254。用户名密码都为admin

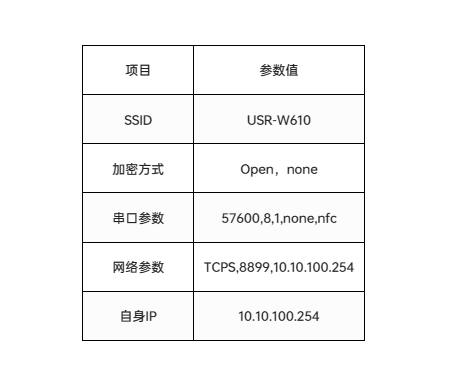

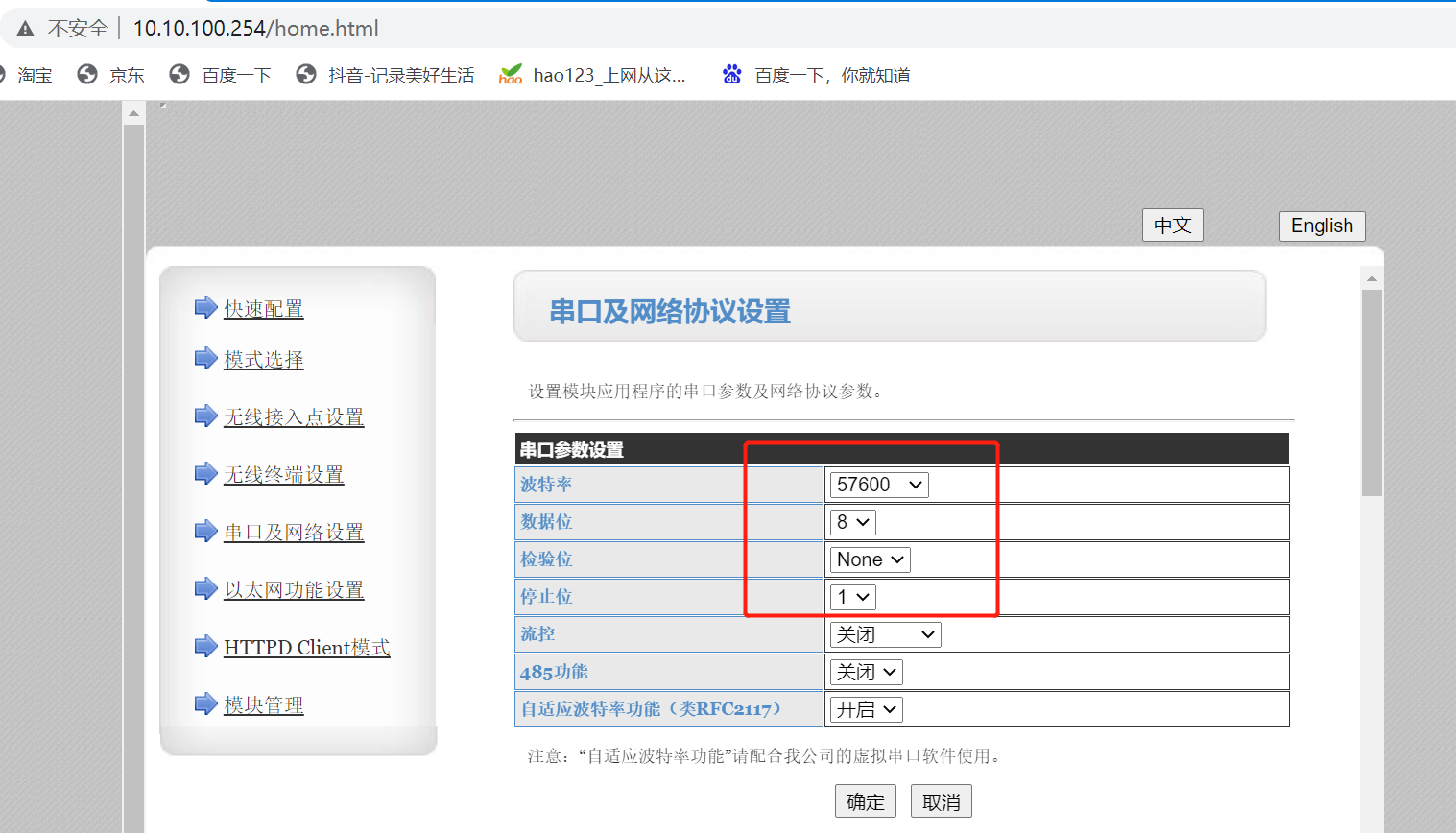

3.w610出厂默认参数如下

五、数据调试

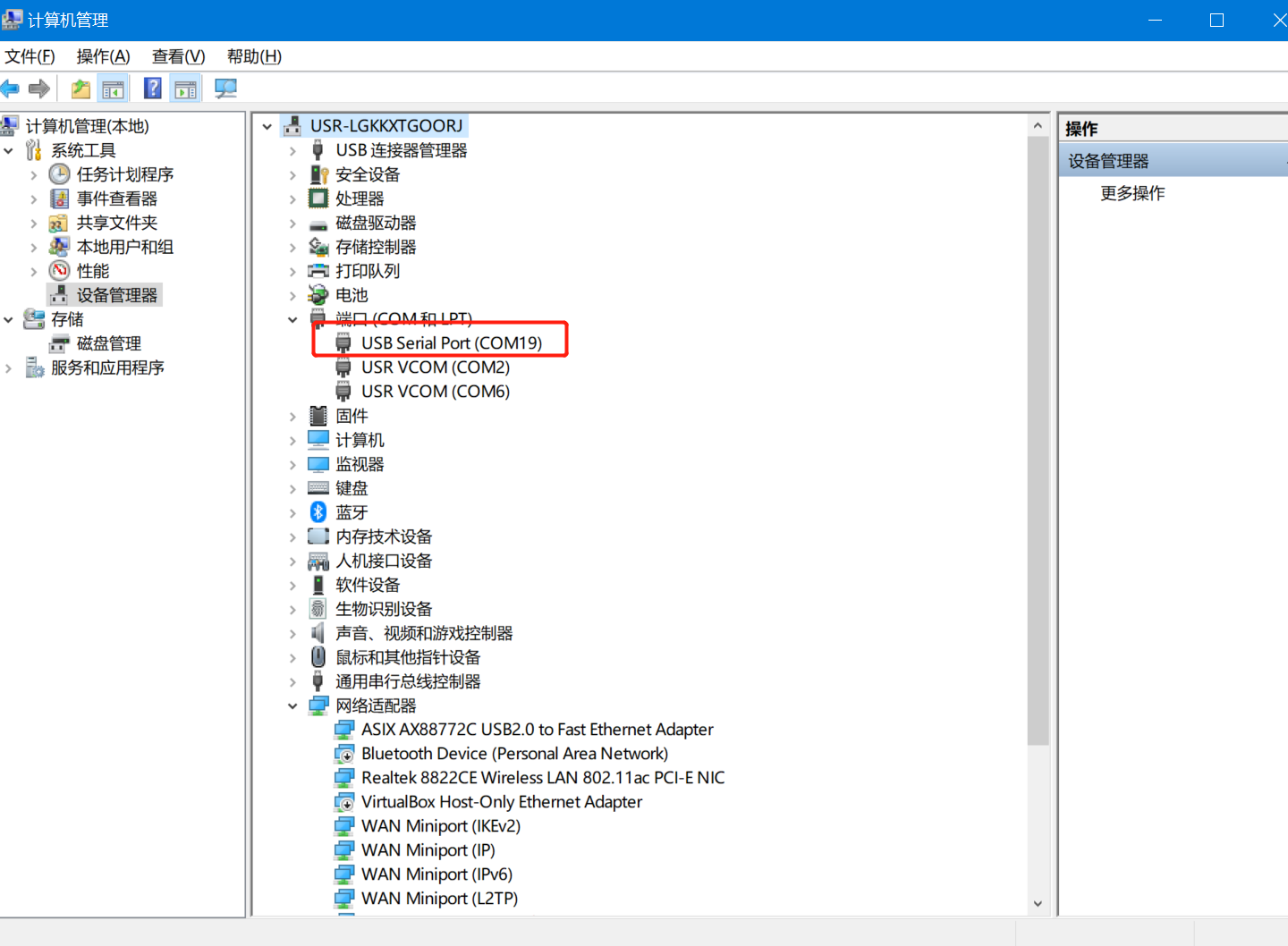

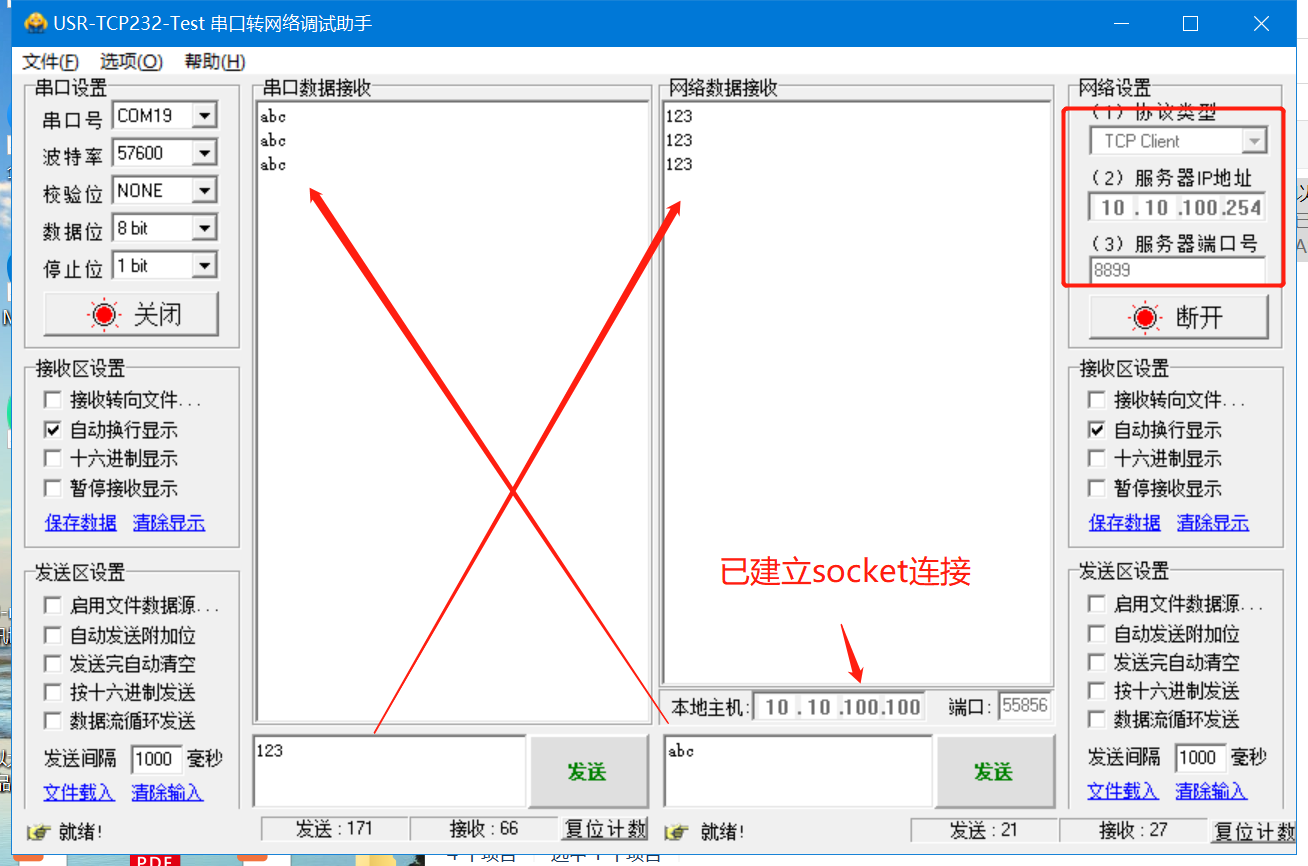

串口设置端： 打开设备管理器查看232转usb端口号，COM19,设置57600,N,8,1，打开串口

网络设置端：TCP client，服务器IP地址10.10.100.254，服务器端口号8899，连接从下图可以看出，串口和网络端可以正常的双向数据收发

基本测试完成

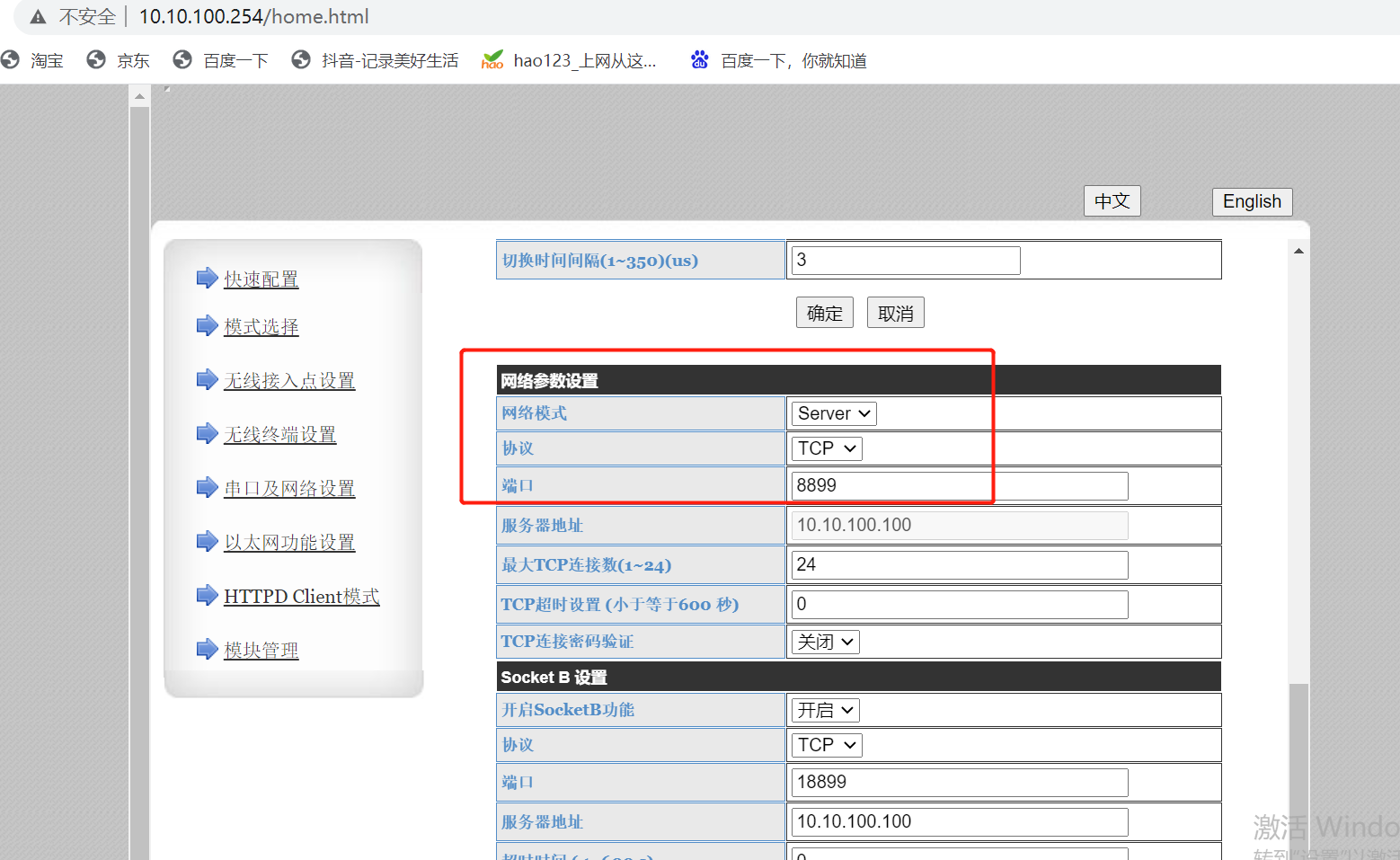

说明：因为W610网络参数是TCP server，所以小黄人的网络端设置成TCP client，服务器的IP地址是W610的lanIP地址，端口号是W610的本地端口号

撰写人：秦嘉城
