关键字： 730  http工作模式   post



1.       HTTPD_Client主要应用于网页服务器，USR-G730模块发送的数据，可以透传到网页服务器接收。网页服务器返回数据给USR-GPRS232-730模块的串口。用于监控串口设备。



实现功能：实现串口设备发送数据，通过USR-GPRS232-730模块，可以直接发送到网页服务器上，网页服务器可以接收数据，对数据进行判断存储等操作，web服务器根据串口设备请求数据，反馈相应的控制指令。



解决问题：USR-GPRS232-730模块一般透明传输数据是通过TCP 或者UDP 协议，以socket通讯的方式与服务器建立链接，目前有许多控制和管理设备的方式不是通过SOCKET通讯，是通过web网页管理和控制串口设备，

只需要用户可以上网，通过浏览器即可控制和查询串口设备的数据状态等信息。



2.      通过串口AT指令来设置,AT指令后面需要回车换行



1>进入临时AT指令模式：发送+++，收到a后，3S内回复a，收到+ok以后，表示成功进入临时AT指令模式

2>发送AT指令

a.设置工作模式为HTTPD：

AT+WKMOD=HTTPD

b.设置HTTP的请求方式：

AT+HTPTP=POST

c.设置HTTP的URL:

AT+HTPURL=/2.php?

d.设置HTTP的请求服务器地址和端口号：

AT+HTPSV=test.usr.cn,80

e.设置HTTP的请求头信息：

AT+HTPHD="Accept:text/html"

g.设置过滤回复信息的包头：

AT+HTPPK="ON"

h.保存参数：

AT+S

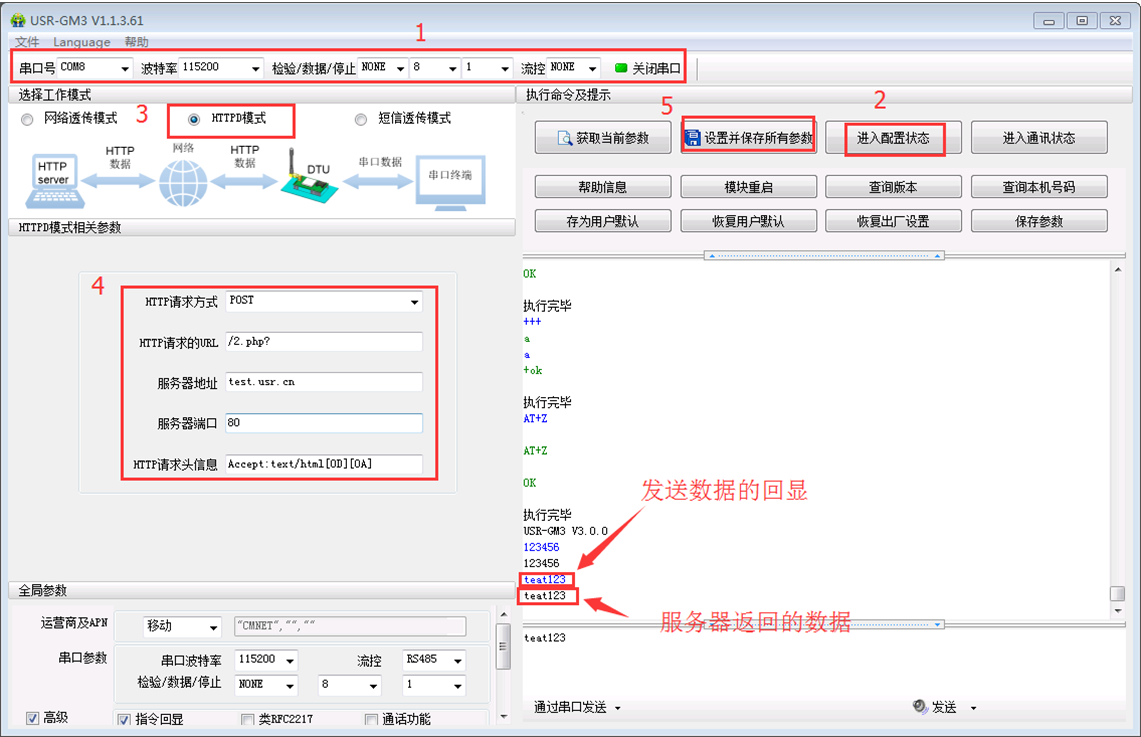

3.          通过设置软件来设置参数

1>选择串口参数，打开串口，串口参数出厂默认是115200,n,8,1

2>进入配置状态，点击进入配置状态后，会返回+ok的字符，说明进入配置状态成功

3>工作模式选择HTTPD莫斯

4>设置http模式相关参数

请求方式：支持GET和POST两种，本文以POST为例

请求URL：/2.php?

服务器地址： test.usr.cn

服务器端口：80

请求头信息：Accept:text/html[0D][0A]



Test.usr.cn这个服务器的功能就是，串口发送什么数据，服务器就将收到的数据返回到串口端。

通过串口发送test123，在串口软件的接收串口就会收到123，见下图中的数据。图中的接收框中收到2次       test123，上面那个是发送数据的回显，下面的test123是服务器返回的数据。回显功能是这个设置软件的  功能，换成其他的软件测试，就只有服务器的返回数据。



注意：test.usr.cn是我司提供的测试服务器，其端口号是80，对应的路径是/2.php?

      头信息是Accept:text/html，用我司的测试服务器测试时，头信息可以不填写的。



  在实际的应用中，这些参数要根据服务器的实际情况来填写的，这些参数都可以在搭建服务器的工程师那里获取到的。
