1. 下载设置软件和说明书

设置软件：http://www.usr.cn/Download/580.html

说明书: http://www.usr.cn/Download/248.html

软件设计手册: http://www.usr.cn/Download/295.html



2. DTU是否正常工作测试

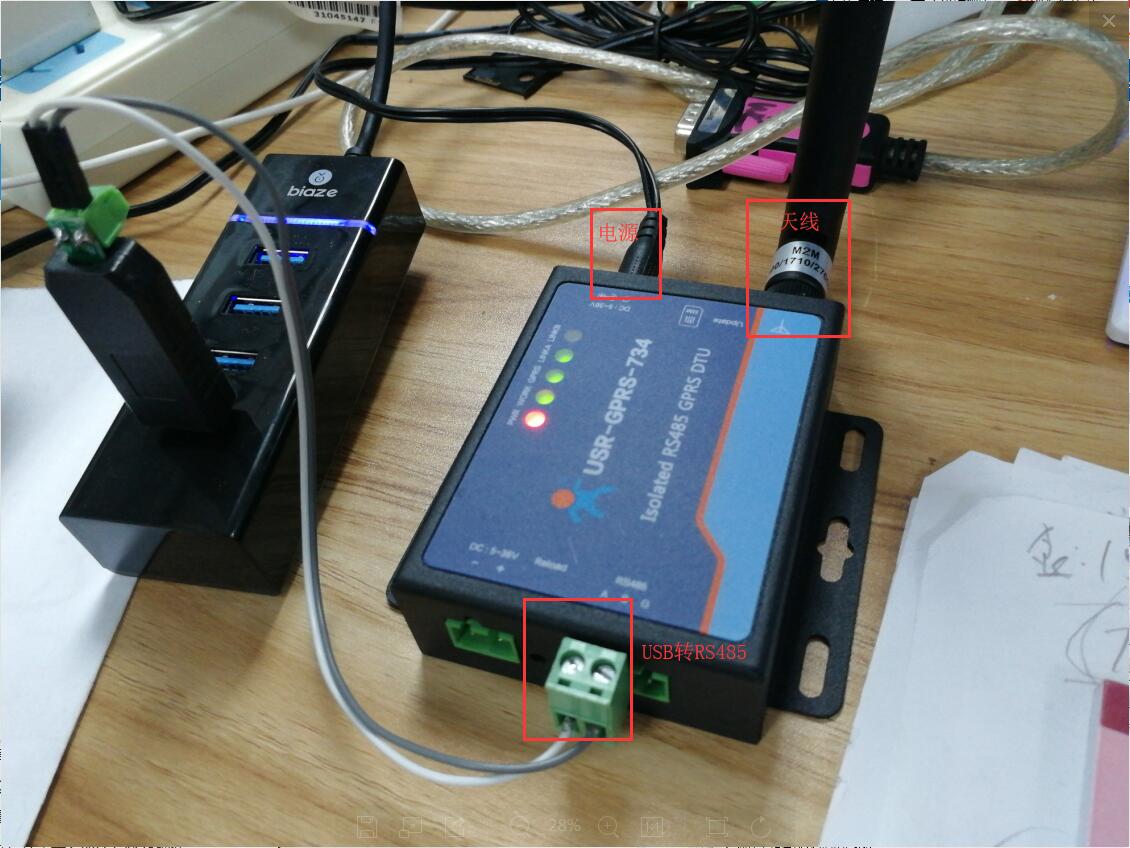

(1)    硬件连接:装上sim卡，一定要接上天线，734的串口通过USB转RS485接到PC上，用我司提供的适配器供电。

如果用的是730的话，通过USB转RS232接到电脑上也是一样的

(2)     指示灯状态(出厂默认参数情况下)：

Power亮起：说明供电正常

Work闪烁：说明固件启动正常，基本可以断定DTU没有问题

GPRS常亮：说明连接运营商网络正常，如果不亮的话，说明无法连接运营商网络，DTU是没法正常工作的

linka亮起：说明成功连接A路服务器



（3）打开设置软件，选择串口号/波特率/校验/数据/停止位，打开串口

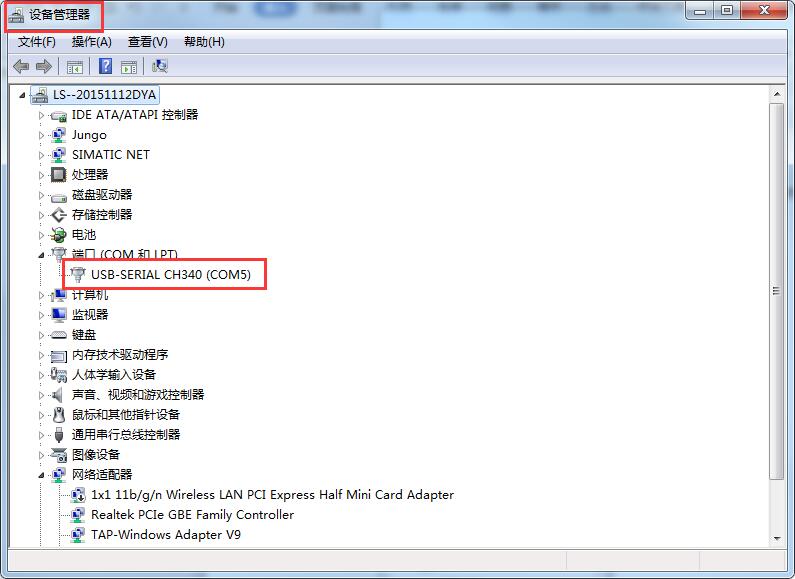

其中串口号可以在电脑的“设备管理器”中查看，见下图；

波特率等串口参数出厂默认是：115200,n,8,1

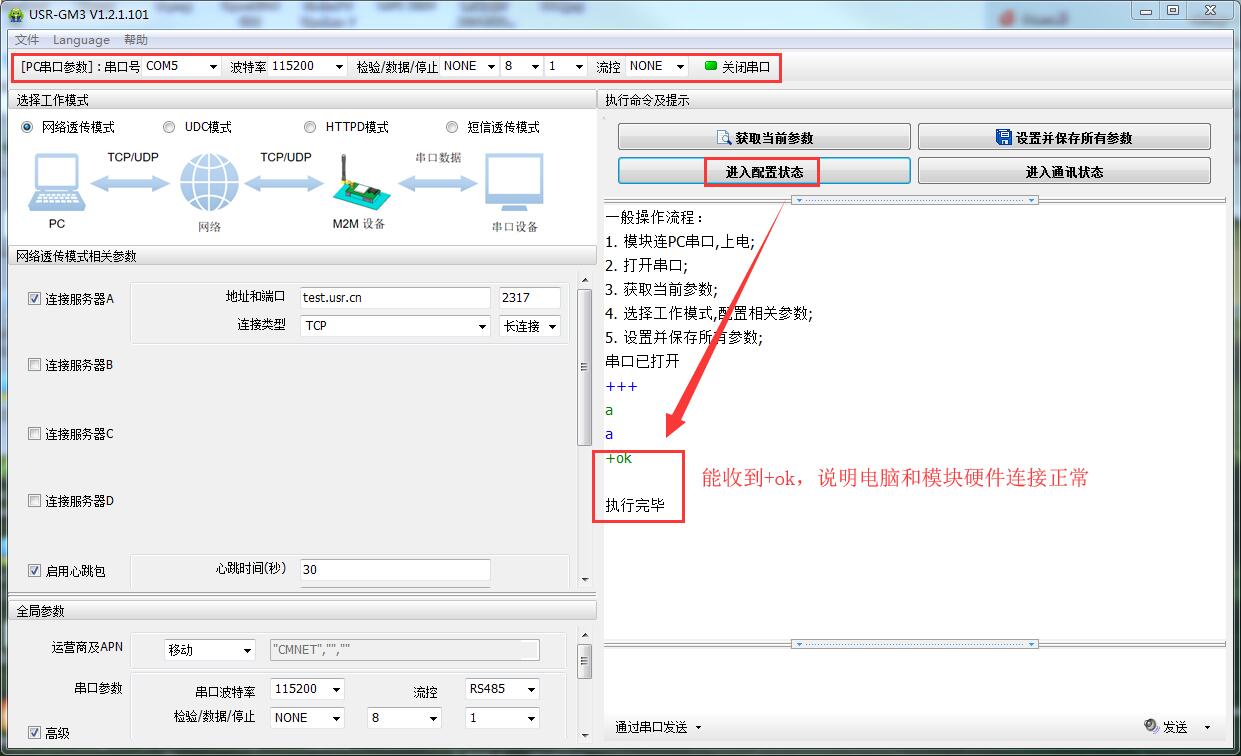

（4）打开串口后，先点击进入配置状态，如果模块能返回+ok的字符，说明电脑和模块连接是没有问题的；然后点击进入通讯状态，做数据通讯测试。如果不返回+OK的话，请参考（步骤4）

注意：只有work指示灯亮起，才能点击进入配置状态，否则无效

3. HTTP参数设置：

在HTTP工作模式下，我司DTU是作为HTTP client(客户端)去连接HTTP服务器的，所以需要客户提供http服务器的参数：服务器地址，端口号，路径(url),请求方式,头信息(header)以及服务器要求的数据格式

这个以我司的测试服务器为例测试GET请求方式，如果了解点http协议的话，可以知道get请求方式也可以用浏览器来验证的。

我司的测试服务器参数：

服务器地址：test.usr,cn

端口号：80

路径：/1.php?

发送数据格式：data=数据，这个格式是我司服务器要求的，当客户测试自己的HTTP服务器的时候，需要按照自己服务器要求的格式来发送数据的

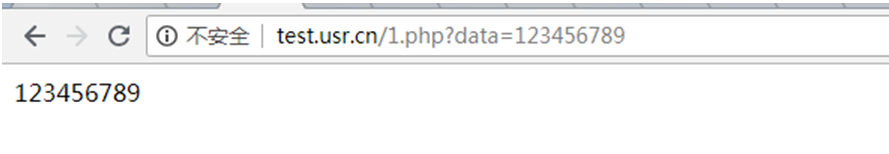

通过浏览器测试，发送的数据是123456789，服务器也返回了123456789，这个过程是单独的测试服务器是否能正常工作，确定服务器是ok的，下面就是DTU和服务器的配合测试。

注意：在测试DTU之前一定要确定您的服务器是可以正常工作的，您可以用第三方的测试软件(例如posrman)来测试您的服务器，确定服务器是正常之后，再用DTU配合服务器测试，这样应该可以节省很多查找问题的时间。

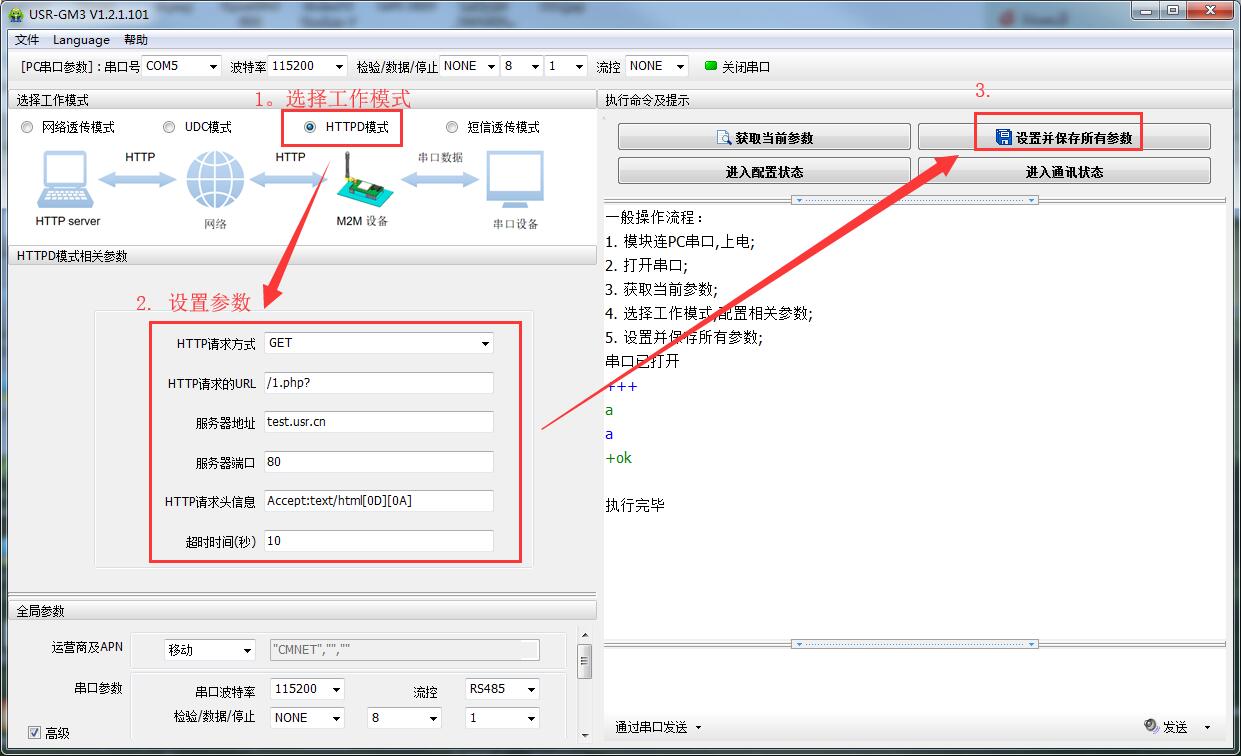

DTU端设置：选择http模式，设置参数，最后设置并保存所有参数，模块会自动重启，重启后即可测试

注意：http协议是短连接，只有在串口发送数据的时候，DTU才会与服务器建立网络连接，所以重启后，linka指示灯不亮，这个是正常现象；通过串口发送数据的时候，linka会亮一下，数据发送完成后，linka又灭了

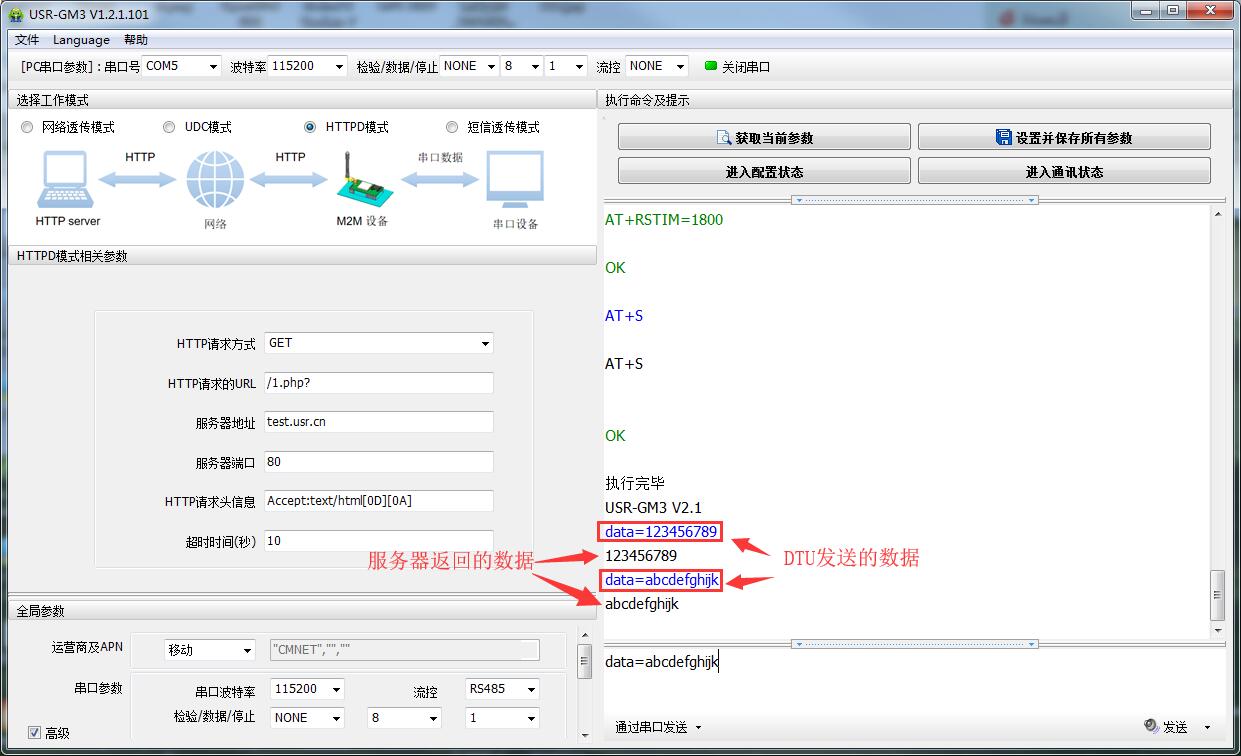

数据测试

4. 点击进入配置状态，没有收到+OK,只有3个+++

原因：1>先前有修改过串口参数，所以应该用新的串口参数打开串口

      2>连接电脑和DTU的串口线有问题或者接触不良

解决：

1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题

2>如果修改过串口参数，并且忘记了新的参数，那在上电状态下，按住reload按键6s松开，恢复出厂设置，然后用1中的参数重新进入

3>确定串口线和DTU/模块连接没有松动或者接触不良

4>如果还是不行，就换根USB转RS232/485串口线试试(能解决很多问题)

5>如果还是不行，将硬件接线拍照给技术支持看看
