USR-G780 V2 http post模式测试通讯和使用案例
2019-05-24


1. 下载设置软件和说明书

设置软件:http://www.usr.cn/Download/705.html

说明书:http://www.usr.cn/Download/701.html

软件设计手册:http://www.usr.cn/Download/702.html



2. DTU是否正常工作测试

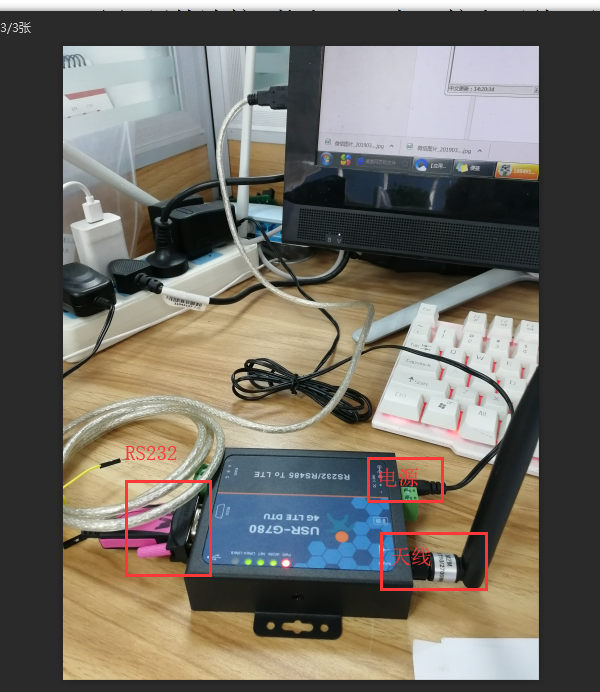

(1)    硬件连接:装上sim卡,接上天线,780 V2的串口通过UABRS232/485接到PC上,用我司提供的适配器供电。

(2)     指示灯状态(出厂默认参数情况下)

Power亮起:说明供电正常

Work亮起:说明固件启动正常,基本可以断定4G模块没有问题

NET闪烁:4/s说明是4G网络;3/s说明是3G网络;2/s说明是2G网络;不亮说明联网有问题

linka亮起:说明成功连接A路服务器



(3)打开设置软件,选择串口号/波特率/校验/数据/停止位,打开串口

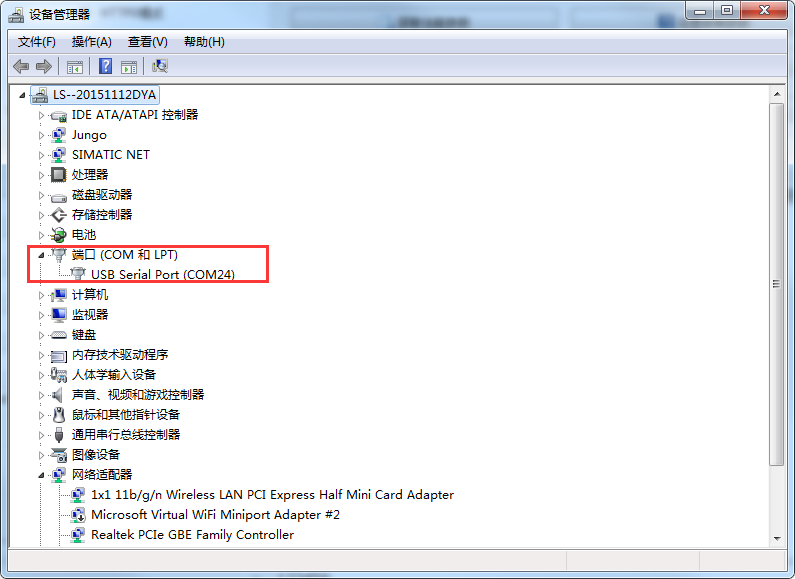

其中串口号可以在电脑的设备管理器中查看,见下图;

波特率等串口参数出厂默认是:115200,n,8,1

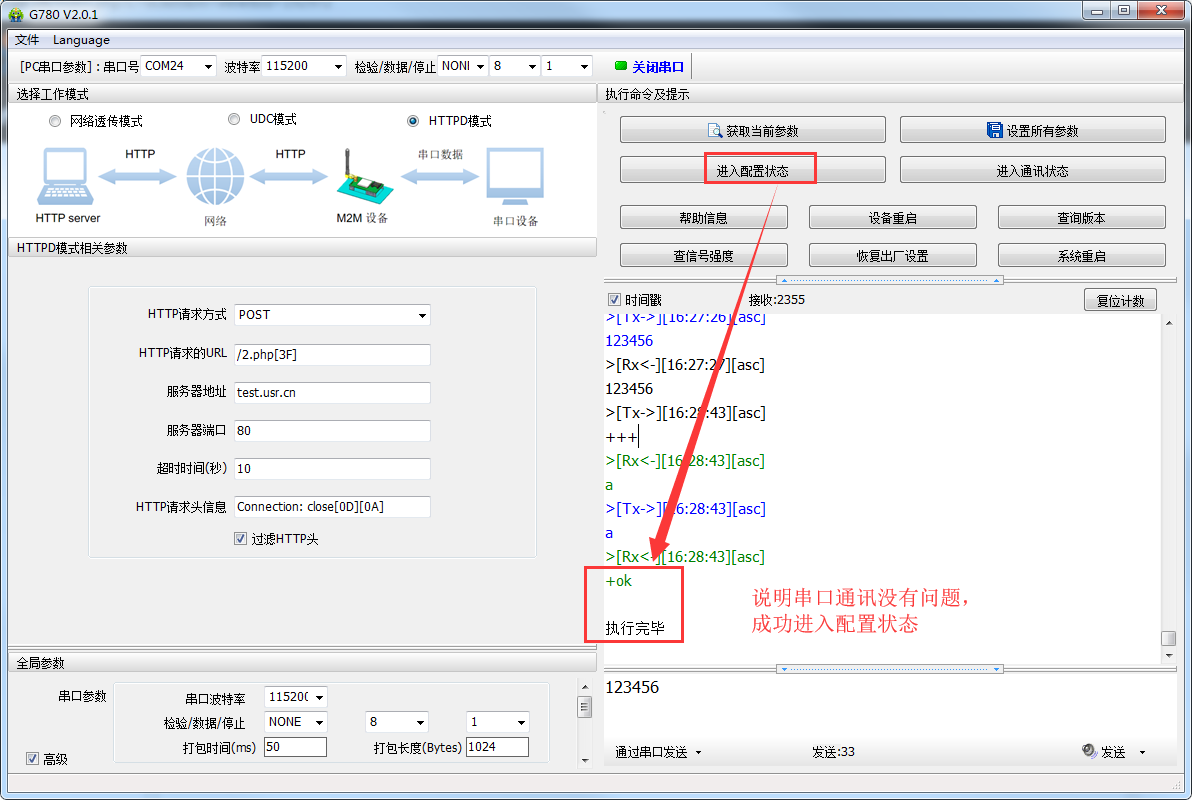

4)打开串口后,先点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的;然后点击进入通讯状态,做数据通讯测试。如果不返回+OK的话,请参考(步骤4

注意:只有work指示灯亮起,才能点击进入配置状态,否则无效



3. HTTP参数设置:



HTTP工作模式下,我司DTU是作为HTTP client(客户端)去连接HTTP服务器的,所以需要客户提供http服务器的参数:服务器地址,端口号,路径(url),请求方式,头信息(header)以及服务器要求的数据格式

这个以我司的测试服务器为例测试POST请求方式,我司的测试服务器参数:

服务器地址:test.usr.cn

端口号:80

路径:/2.php?

发送数据格式:我司的post请求没有格式要求,可以发送任意数据



注意:在测试DTU之前一定要确定您的服务器是可以正常工作的,您可以用第三方的测试软件(例如posrman)来测试您的服务器,确定服务器是正常之后,再用DTU配合服务器测试,这样应该可以节省很多查找问题的时间。

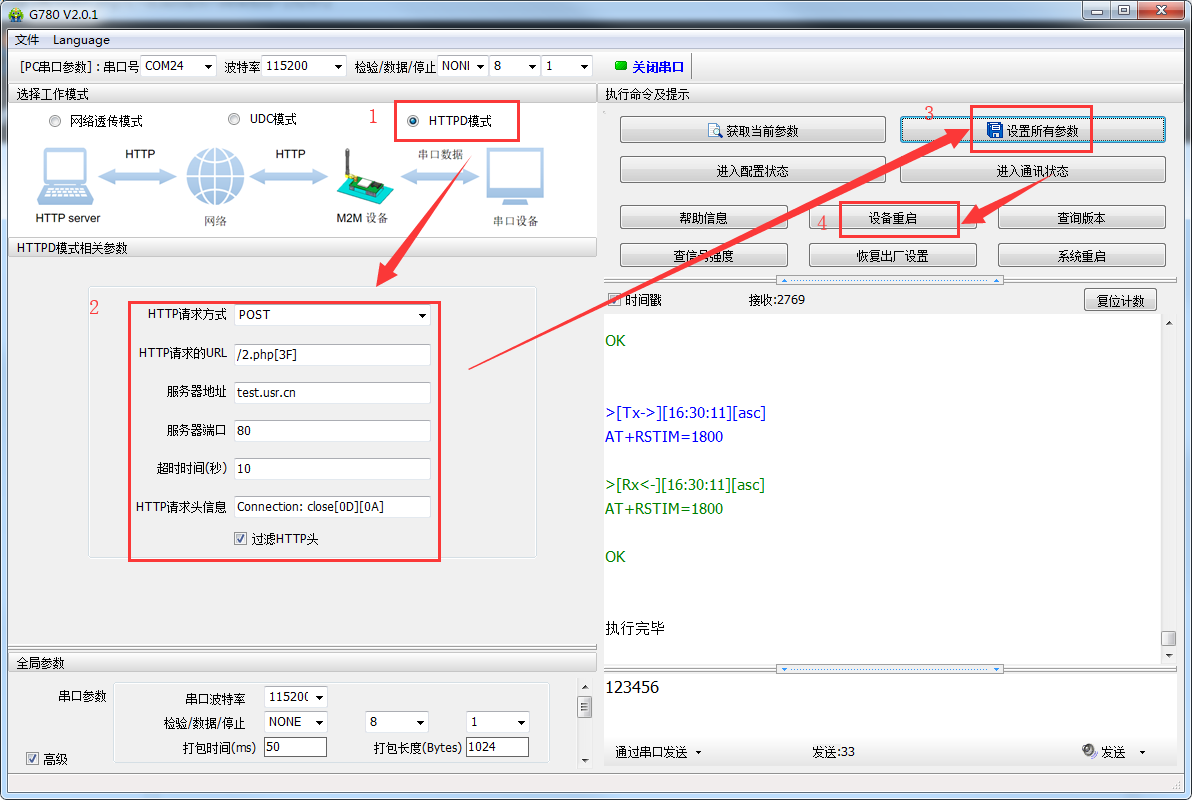

DTU端设置:

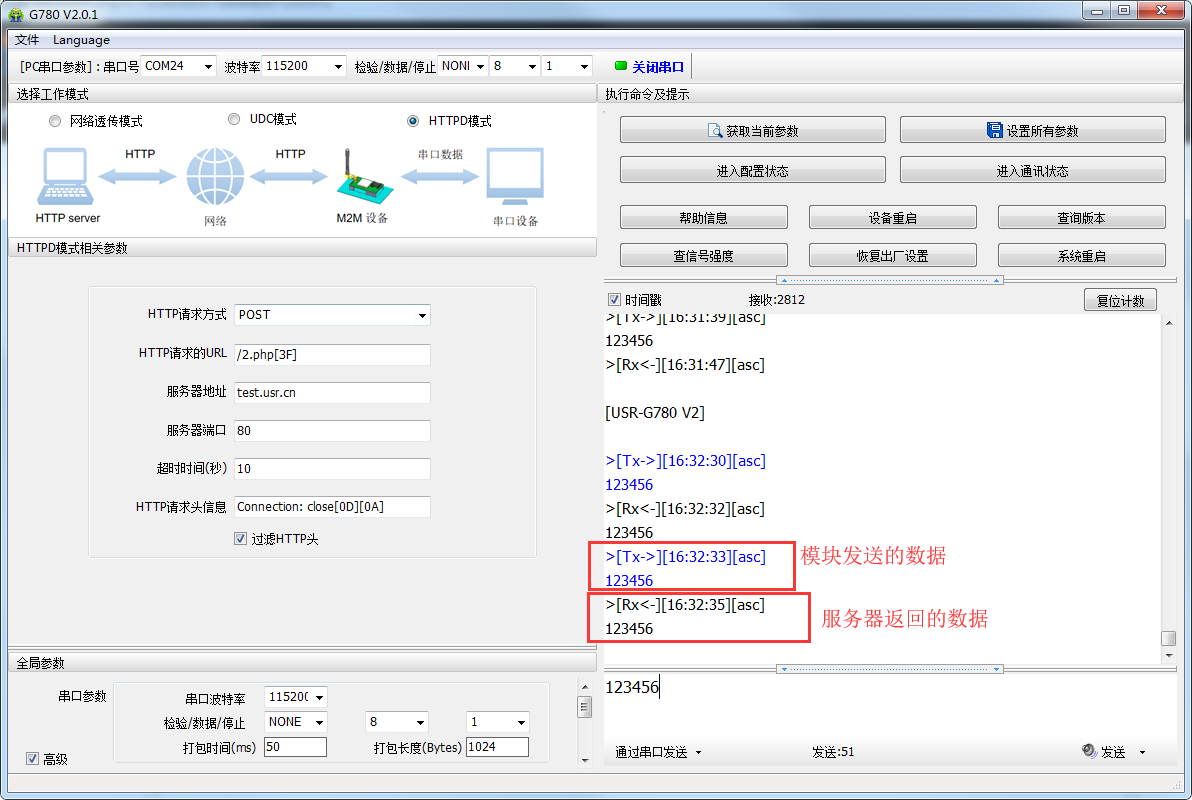

数据测试:我司的http服务器也是收到串口发送的数据后,将数据原封不动的再返回给串口设备,从下图可以看出,通过串口发送123456,服务器也返回了123456



4. 点击进入配置状态,没有收到+OK,只有3+++

原因:1>先前有修改过串口参数,所以应该用新的串口参数打开串口

      2>连接电脑和DTU的串口线有问题或者接触不良

解决:

1>DTU出厂默认的串口参数是115200,n,8,1;确定打开串口的参数没有问题

2>如果修改过串口参数,并且忘记了新的参数,那在上电状态下,按住reload按键6s松开,恢复出厂设置,然后用1中的参数重新进入

3>确定串口线和DTU/模块连接没有松动或者接触不良

4>如果还是不行,就换根USBRS232/485串口线试试(能解决很多问题)

5>如果还是不行,将硬件接线拍照给技术支持看看
