一、准备材料：

USR-TCP232-N540、虚拟串口软件USR-VCOM、设置软件USR-TCP232-M4-setup-V2.3.3.97、测试软件USR-TCP232-Test-V1.3、232转usb串口线一根*3、网线、标准电源适配器。



二、链接方式：

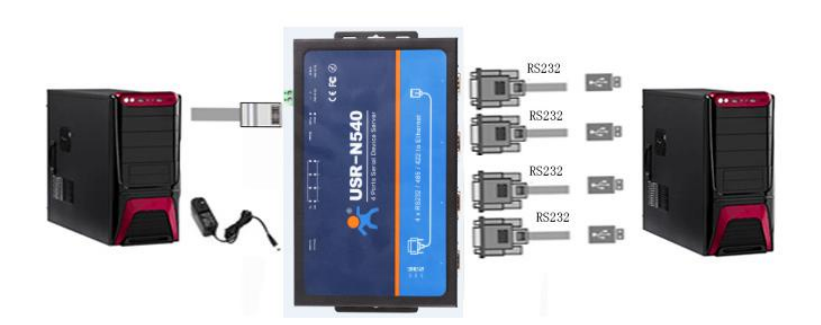

通过电源适配器将N540上电，然后通过网线链接到电脑上，用串口线分别链接设备得三个端口（拨码都是朝下232口），然后都插到电脑上。



三、链接步骤：

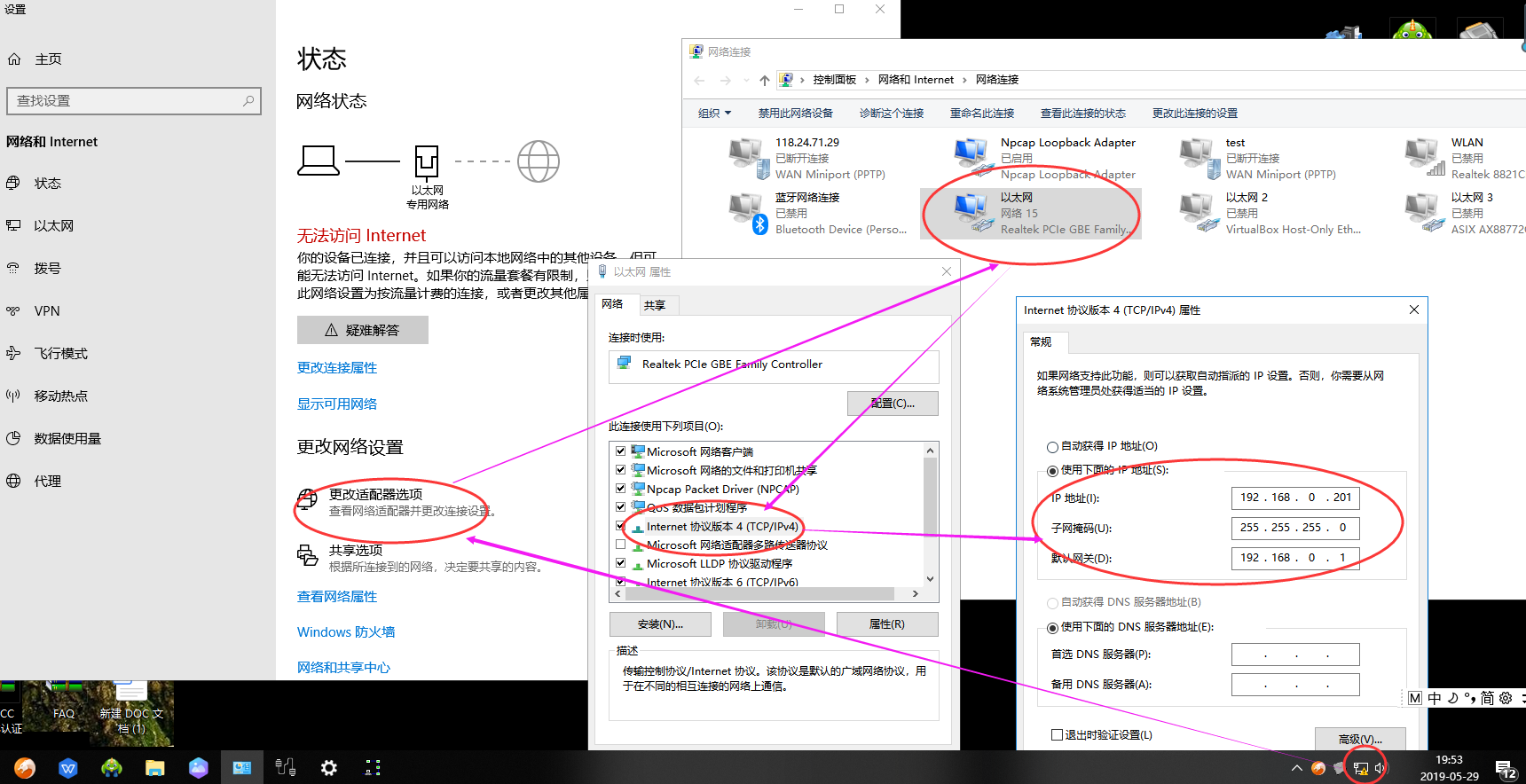

1.        将电脑设置为静态IP：192.168.0.201（设备默认得IP是192.168.0.7为了和设备保持再同一个网段）。（右击网络图标，打开网络和Internet设置，更改适配器，然后选择相应的网卡，修改相应的IP地址）

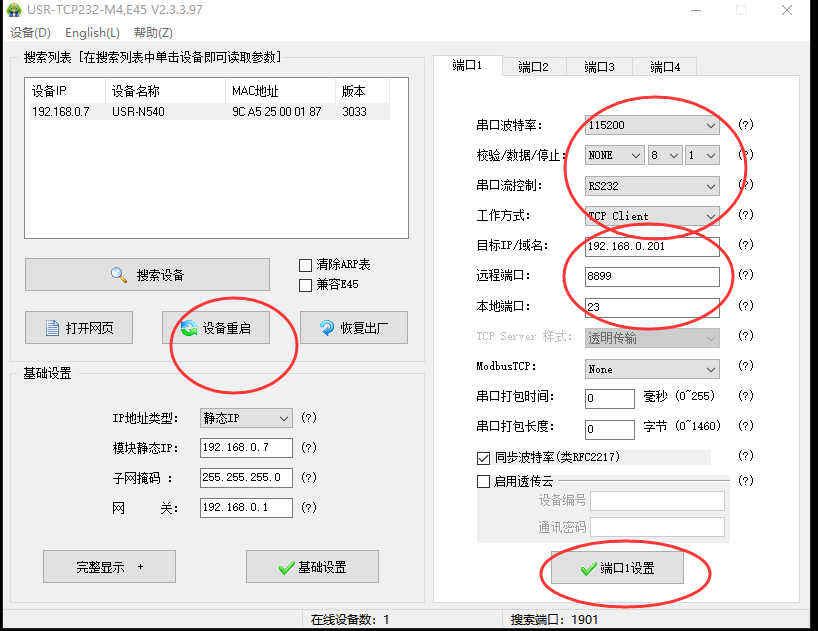

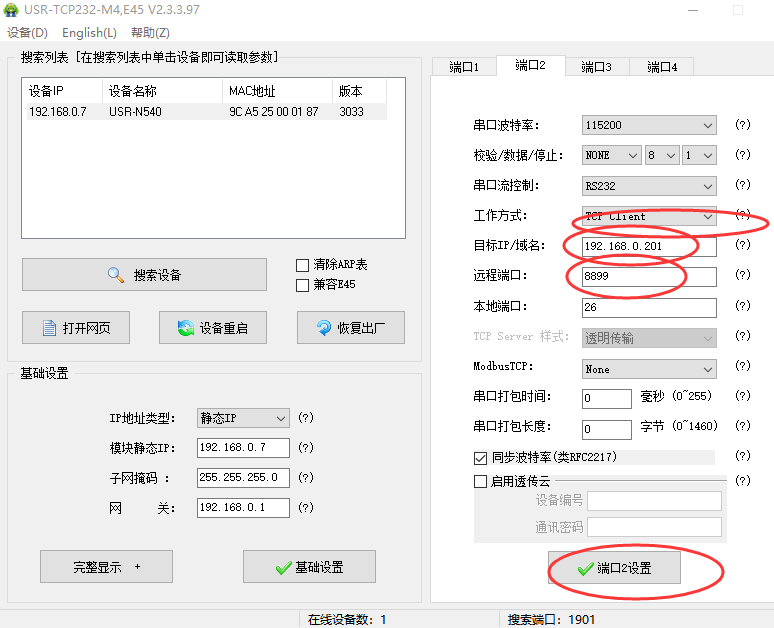

2.       打开设置软件：USR-TCP232-M4-setup-V2.3.3.97，点击搜索设备，然后将设备得工作模式选择“TCP client”，目标IP设置为“192.168.0.201”，然后端口号设置为“8899”，点击“端口一”设置，左下角回显出正确执行。

打开端口2将设备得工作模式选择“TCP client”，目标IP设置为“192.168.0.201”，然后端口号设置为“8899”，点击“端口二”设置。

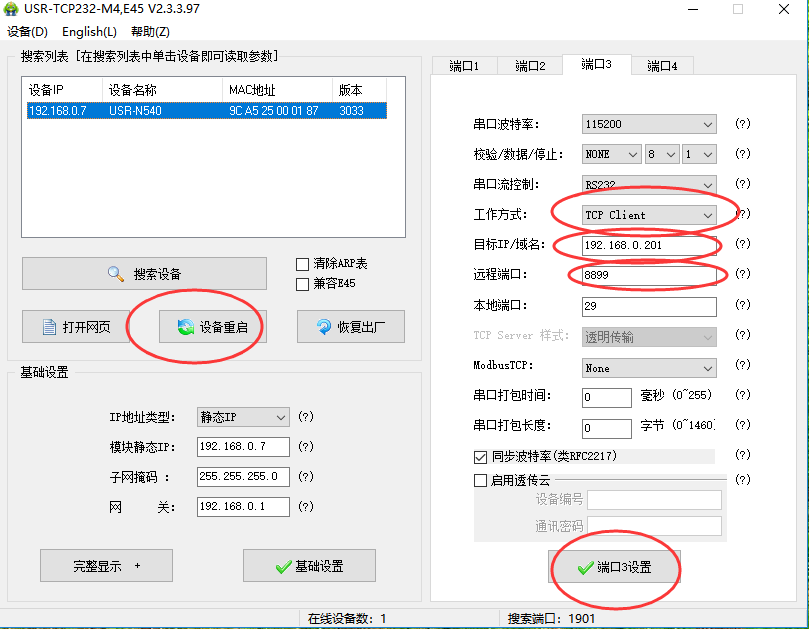

打开端口3将设备得工作模式选择“TCP client”，目标IP设置为“192.168.0.201”，然后端口号设置为“8899”，点击“端口三”设置，然后设备重启。

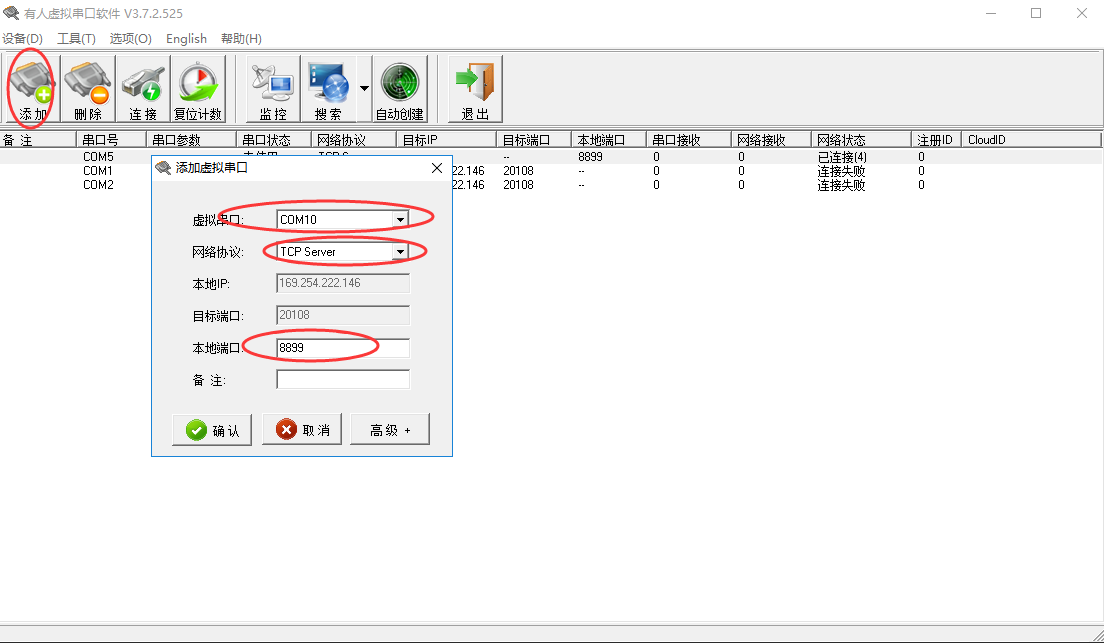

3.打开虚拟串口软件V-COM，左上角点击添加虚拟串口然后设置他得工作方式为“tcp sever”，然后本地端口是“8899”，点击确定。

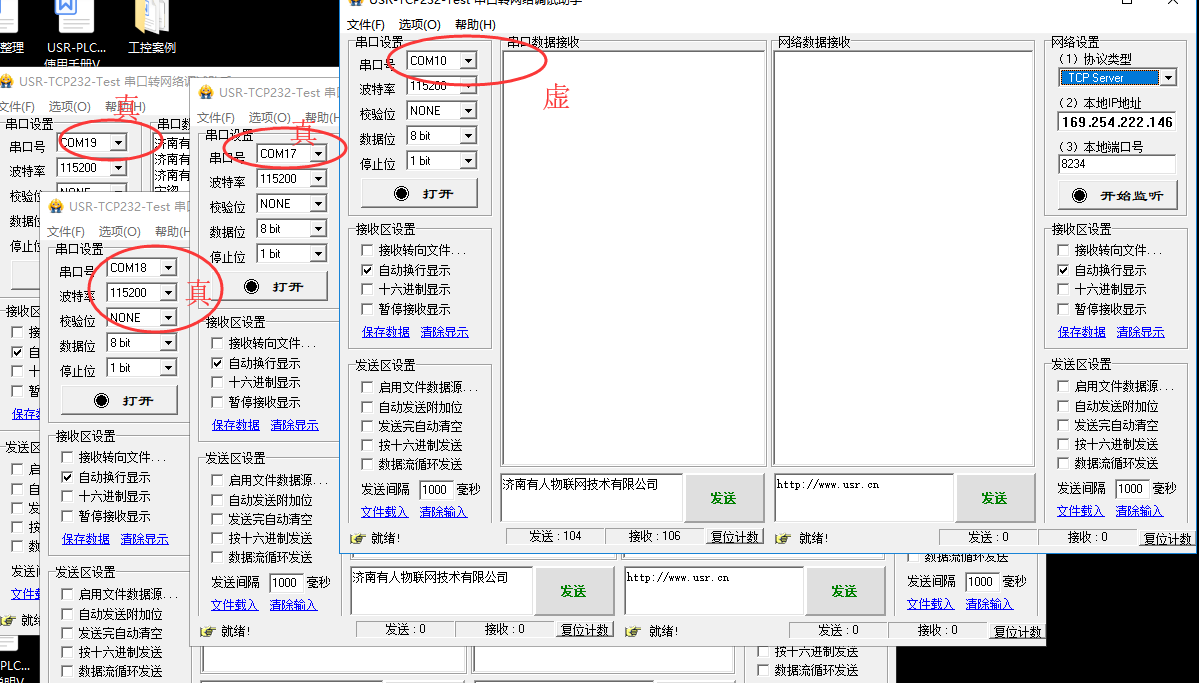

4.         打开4个小黄人测试软件：USR-TCP232-Test-V1.3，三个选择真实得串口（再设备管理器中可以查看），一个选择建立得虚拟串口（就是新建得com10）.

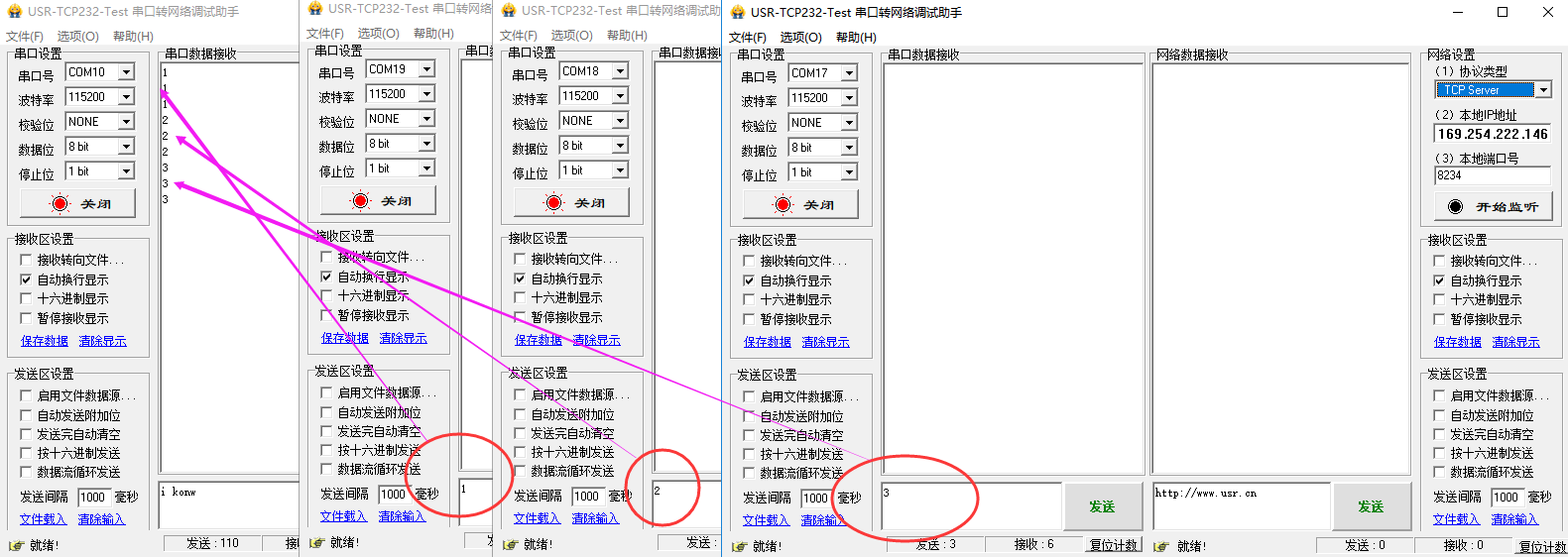

5.        分别打开串口，由真实串口发送信息：虚拟串口可以接收到所有得数据。

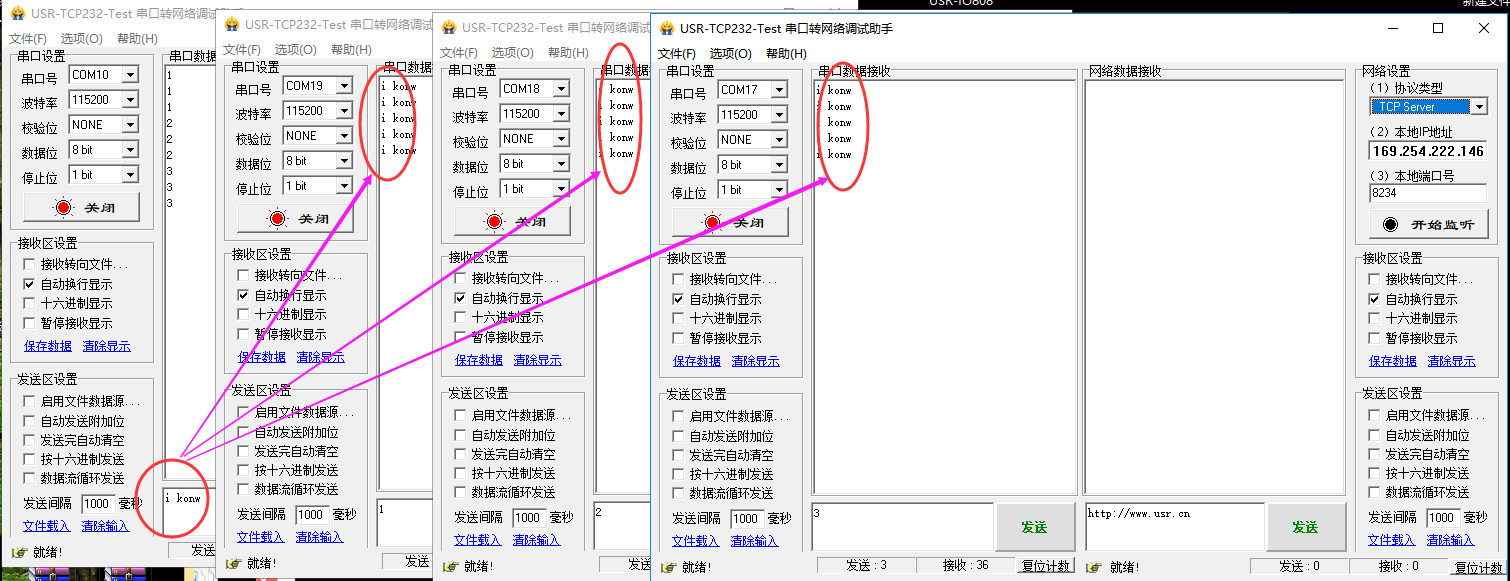

6.        由虚拟串口发送信息给设备，每一个端口都可以收到。如图所示：
