W600连接路由器进行局域网通讯案例

2019-06-13

分享到:
{}

关键字: W600  局域网  通讯

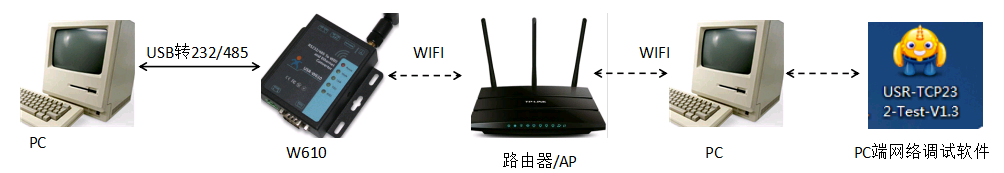

网络拓扑结构:

注:上图中的PC可以是同一台电脑



调试软件下载:http://www.usr.cn/Download/27.html

虚拟串口下载:http://www.usr.cn/Download/31.html



1.      硬件连接:W600接上wifi天线,串口通过USB232/485接到PC,上电。W600正常启动后,电源指示灯常亮,work指示灯闪烁。

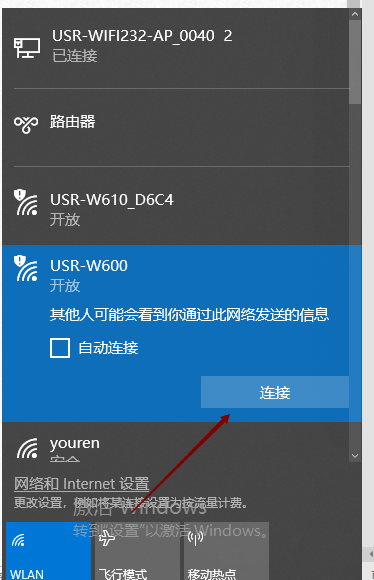

2.      电脑连接W600wifi信号,会自动获取一个10.10.100.xxIP地址

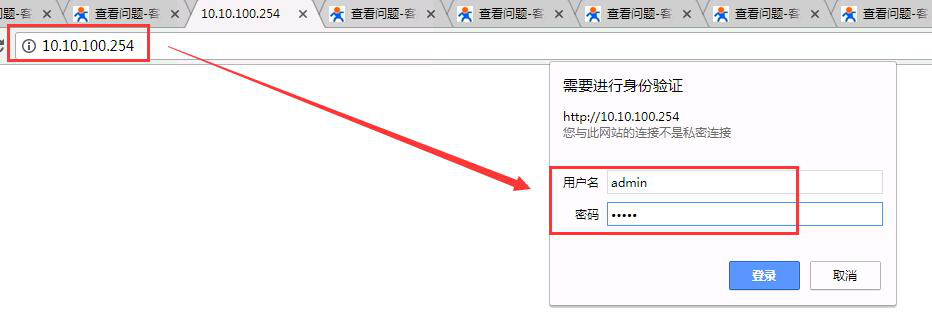

3.      用浏览器打开W600IP地址(出厂默认10.10.100.254),用户名和密码均是admin

4.      模式选择: STA,搜索网络。 注:确定后,不用立刻重启,等着全部修改完成一块重启。

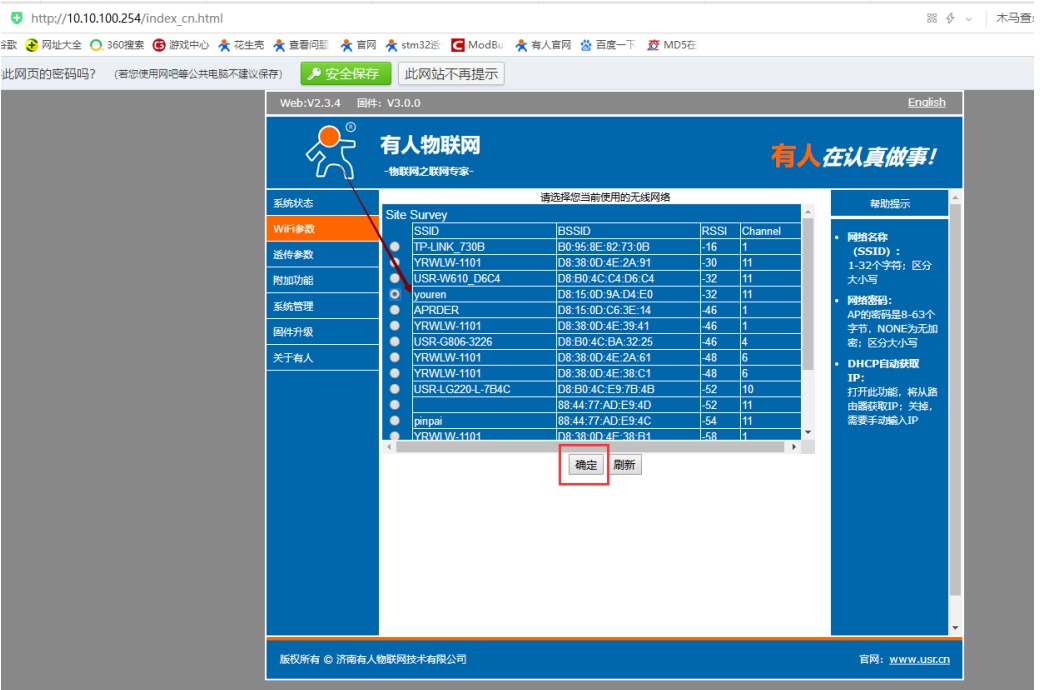

选定网络后,确定;

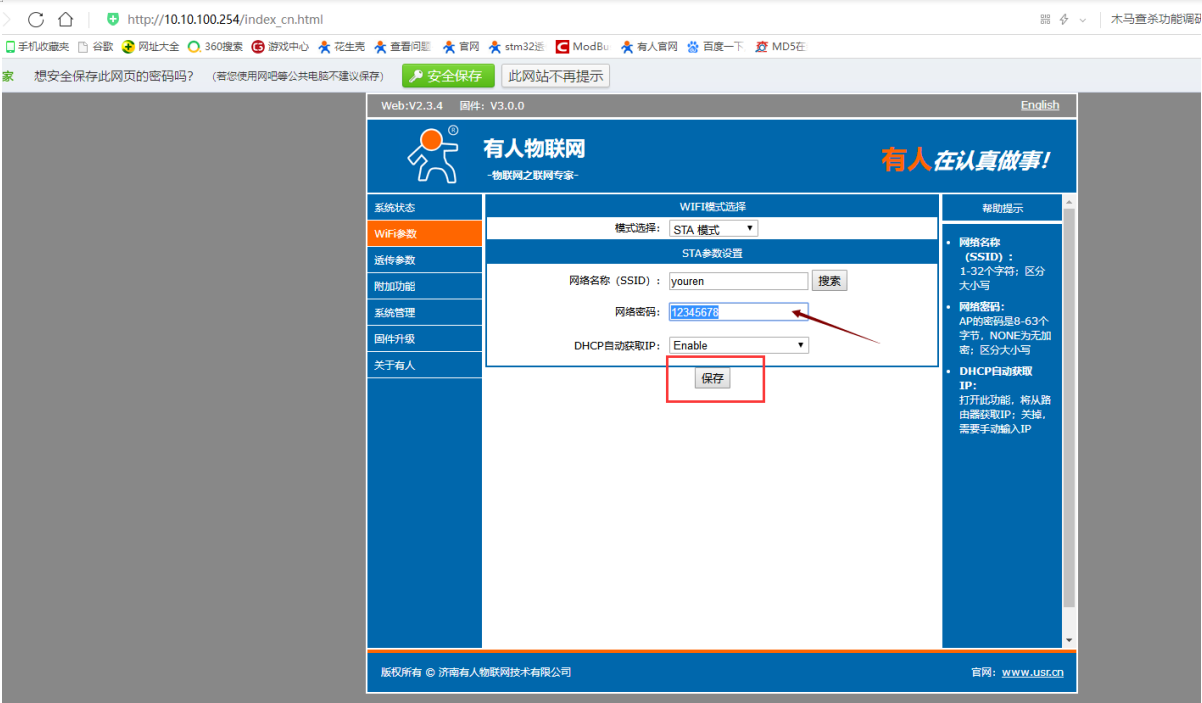

输入密码,保存。

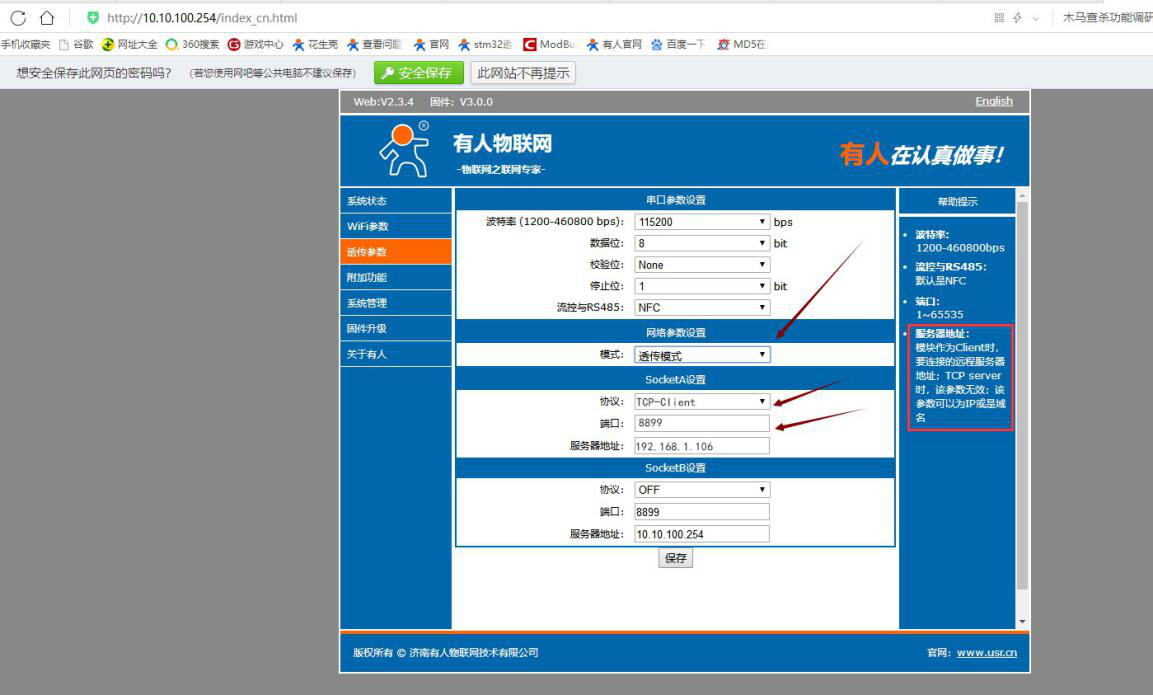

5.      透传设置:

在这个选项中,可以设置W600的串口参数以及网络参数,客户可以根据实际情况确认是否需要修改波特率以及W600的网络工作模式,W600TCP Client,连接副武器的ip和端口(此时,电脑做服务器,就需要设备连接电脑的ip和端口)

6.      模块管理:重启模块,使配置的参数生效。其他选项在本案例中也不做设置。

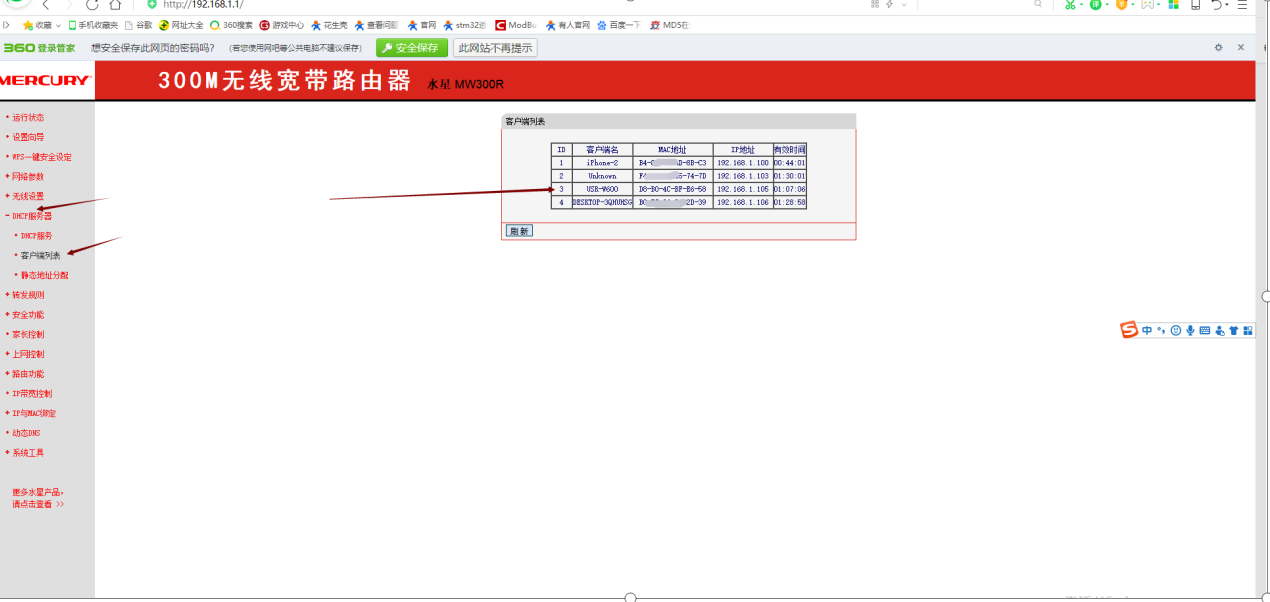

7.重启后,W600LINK指示灯亮起,说明成功连接路由器了。可以在路由器的管理界面查看W600IP

可以在路由器的管理界面查看W600IP192.168.1.105

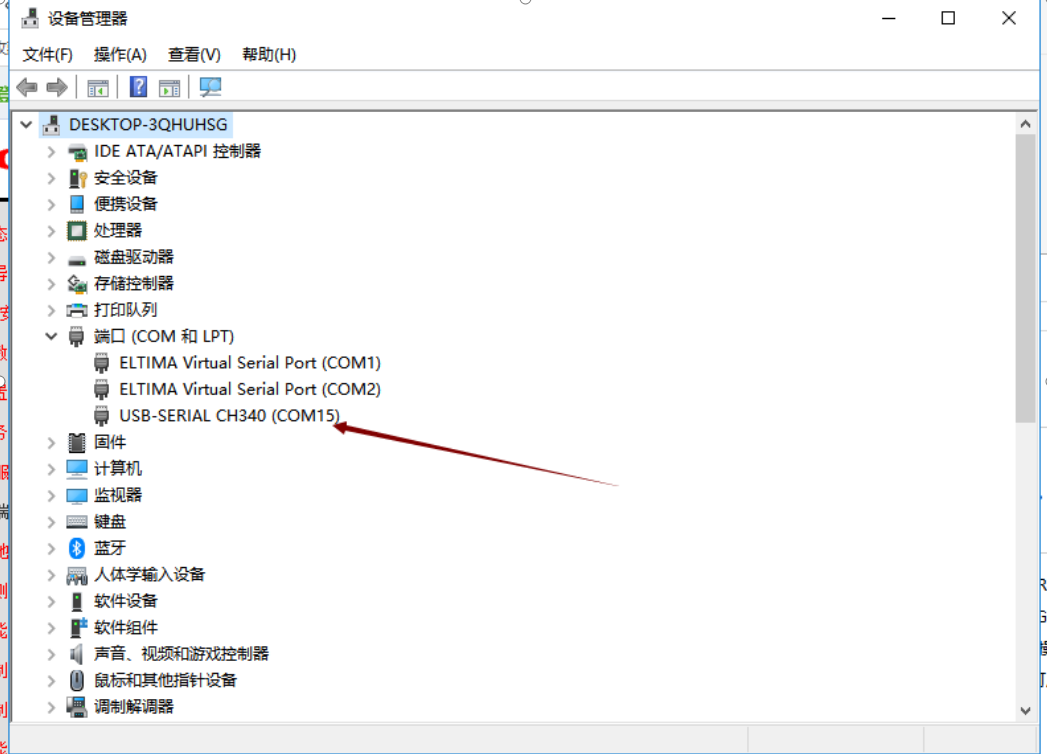

8.usb232或者是usb485把串口接到电脑上

9.测试

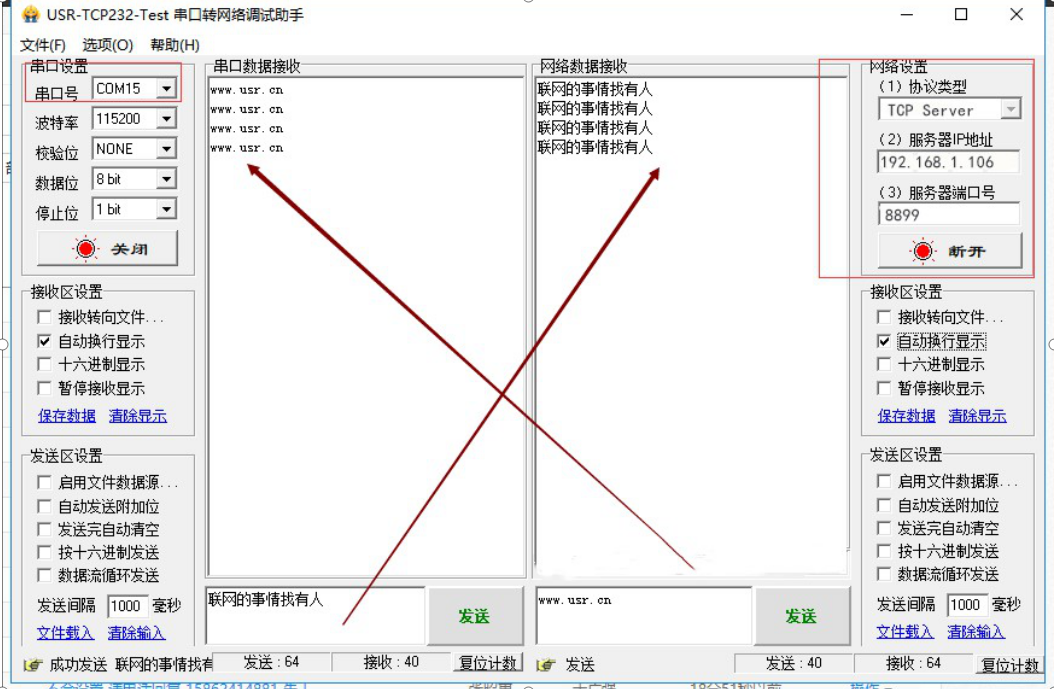

打开调试软件,网络端设置协议为TCP ServerIP地址是电脑本身的IP地址192.168.1.106,端口号是电脑的本地端口号8899,点击连接,连接成功;

串口和网络相互收发数据成功,说明通讯是正常的
