BLE蓝牙模块 使用app透传蓝牙AT指令
2019-06-20


测试软件:USR低功耗蓝牙调试助手

【安卓版调试助手】蓝牙低功耗调试助手:http://www.usr.cn/Download/285.html

IOS版调试助手】蓝牙低功耗调试助手:http://www.usr.cn/Download/287.html



使用串口调试助手打开连接模块的串口号,模块默认出厂波特率为57600,工作模式为从机模式。

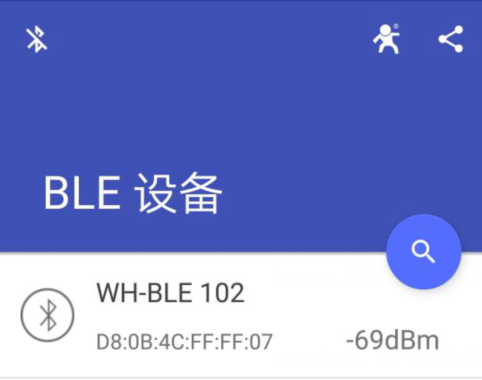

模块上电之后LINK灯闪烁,时间大约为1秒闪烁一次,使用手机软件进行搜索(放大镜按钮)可以搜索到名为WH-BLE10X的设备,需要手动开启APP所需要的权限(手机-设置-应用  选择这个app,允许它要用到的所有权限)如图所示。

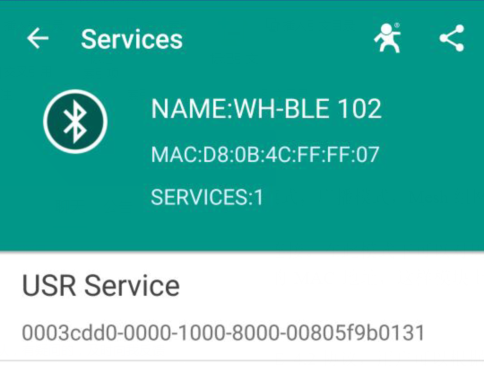

点击该设备可以与设备建立连接,此时LINK灯变为常亮,软件界面如图所示。

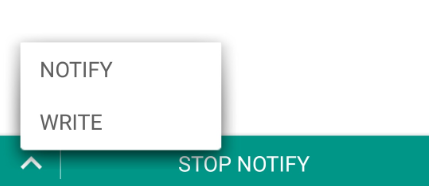

我们点击第一个Service进去,然后选择最下面DEBUG选项点击进入,我们首先点击下面的NOTIFY,点击之后变为STOP NOTIFY,说明进入监听状态,此时我们可以通过串口接收数据,要想发送数据,点击左面的向上的符号,里面有WRITE一项,我们可以点开后输入发送的数据,点击SEND后,串口那边将会收到你发送的数据。

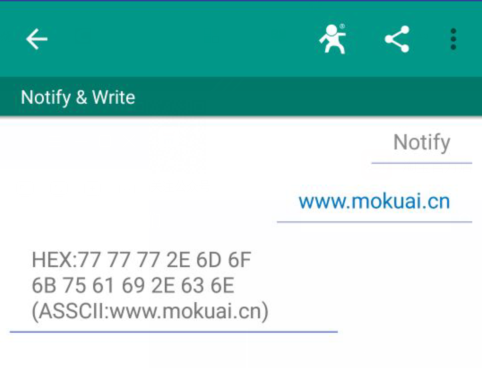

数据传输如下图所示:



透传AT指令

WH-BLE10X同时也支持透传AT指令模式,此模式下可以方便使用手机APP或者与之相连的模块进行参数设置,在透传中只需要加入待设置模块的6位密码加指令就可以,比如查询版本号:000000,AT+CIVER?回车,通过这样的格式可以在数据传输过程中无需切换进入指令模式就可以设置和查询参数。



AT指令详情的使用要参考对应的蓝牙软件设计手册进行配置。



需要特别注意使用透传指令时,所用到的符号全部为英文格式下的。

AT+ NAME为例,

功能:查询模块的名称

格式:

查询当前参数值:

AT+ NAME? {CR}{LF}

上式中的{CR}{LF}即回车换行。

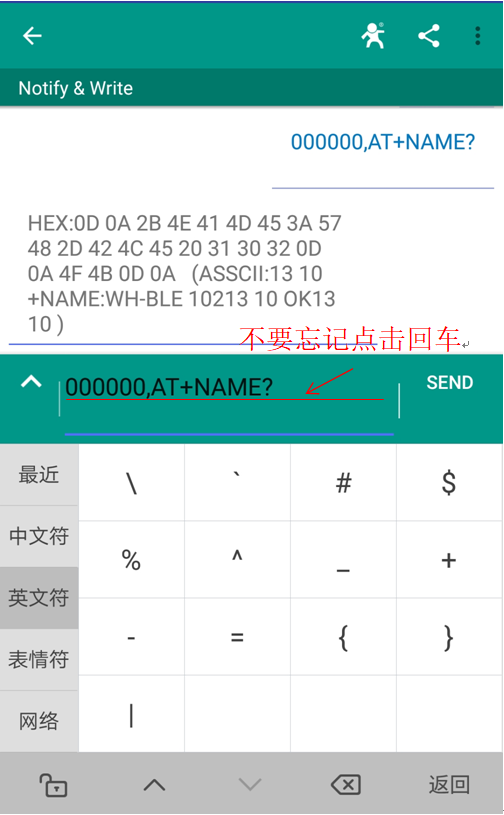

格式如下图所示:
