LoRa模块 WH-L101-L-P点对点通信
2019-08-15


需要下载的软件和说明书

LoRa系列设置软件:http://www.usr.cn/Download/693.html

TCP232-TES串口及网络调试助手软:http://www.usr.cn/Download/27.html

L101-L-P说明书:http://www.usr.cn/Download/593.html

L101-L-P软件设计手册:http://www.usr.cn/Download/596.html

2:硬件连接

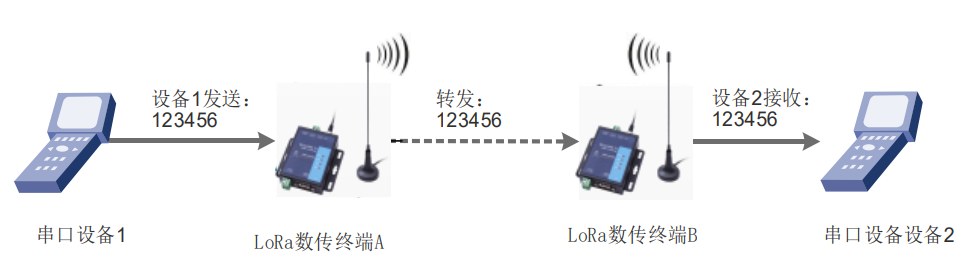

使用RS232串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。

图 1             硬件连接

3WH-L101-L-P参数设置



实现点对点通讯发送方和接收方需满足 3 个条件:



速率等级相同(SPD

信道一致(CH

目标地址相同(ADDR)或为广播地址(65535



打开LoRa设置软件(产品型号选择L101-P),依次点击打开串口(选择AB对应的串口号,串口参数:115200,None8,1,NFC)、进入配置状态、读取参数、配置参数、一键设置所有参数,关闭LoRa设置软件。



图 2             参数设置

注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

4、透传测试

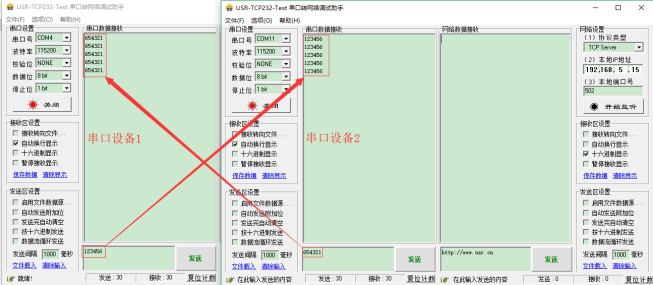

3)启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),通信效果如下图所示:



图 3             数据透传
