BLE蓝牙模块 对模块透传AT指令案例
2019-09-25


1、配置蓝牙模式

TCP232-TES串口及网络调试助手软:http://www.usr.cn/Download/27.html

AT指令配置软件http://www.usr.cn/Download/690.html



蓝牙串口默认参数:波特率 57600、无校验、8 位数据位、1 位停止位。

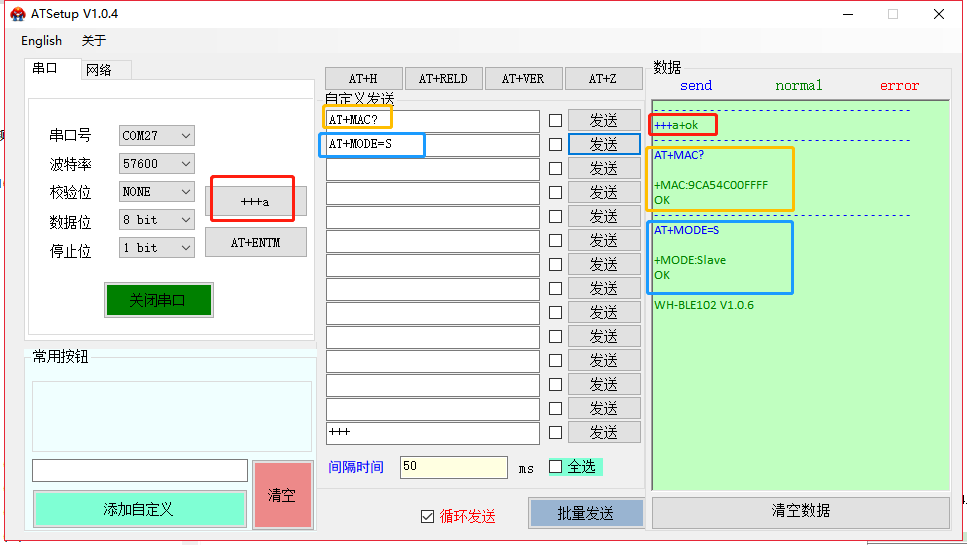

a.从机模式

正确打开串口后,点击+++a”,接收区显示“a+ok说明模块进入了命令行模式

使用AT+MAC?查询从机蓝牙的MAC地址

蓝牙出厂设置为从机模式, 可以通过AT+MODE来查询模块的工作模式。AT+MODE=S设为从机。

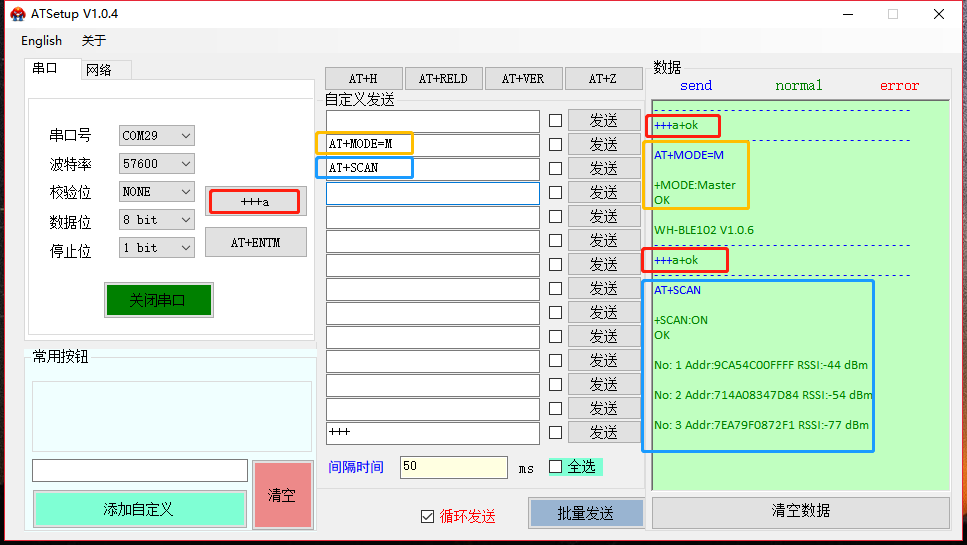

b.主机配置

正确打开串口后,点击+++a”,接收区显示“a+ok说明模块进入了命令行模式

设置模块工作模式为设备,指令AT+MODE=M

开启搜索模式AT+SCAN

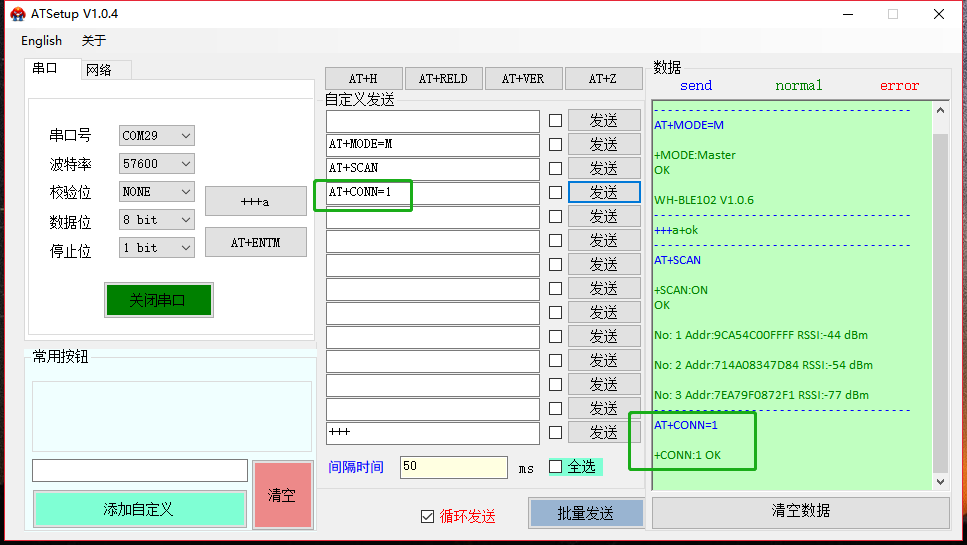

如果搜索到从设备,假如序号是 1,可以使用快速连接命令进行连接。

AT+CONN=1

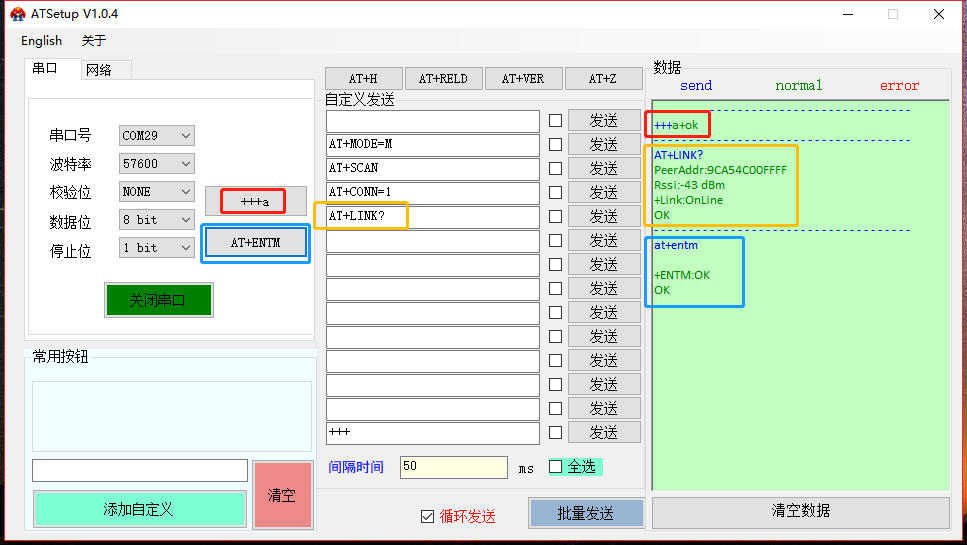

用户可以通过下面指令查询从机模块的连接情况

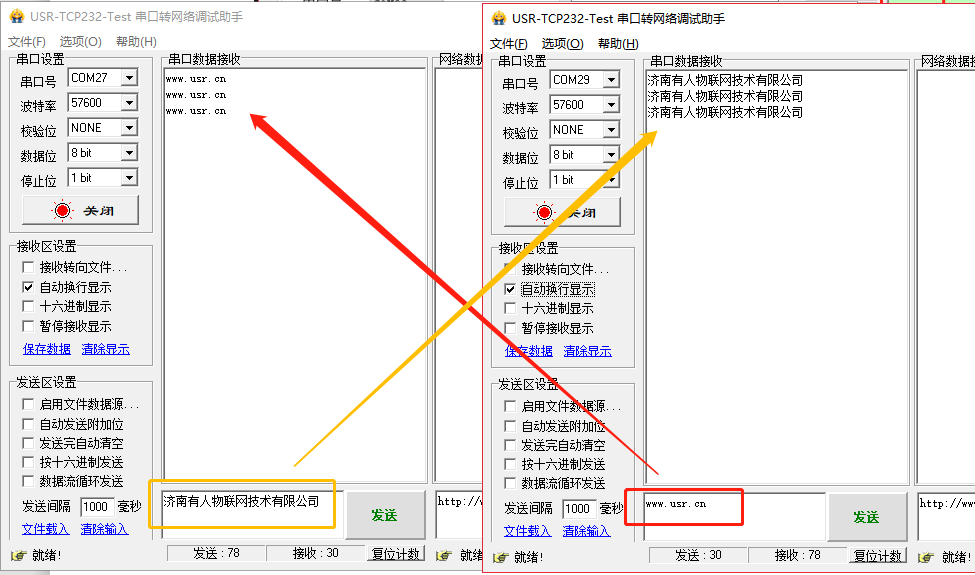

2、数据互传

主从蓝牙退出命令模式后,进入透传模式,可以进行数据透传。

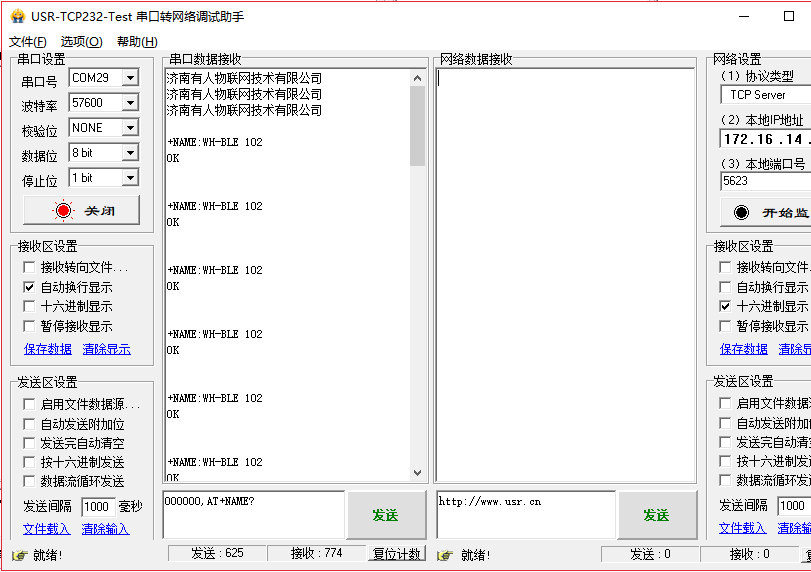

3、透传AT指令

蓝牙模块同时也支持透传 AT 指令模式,此模式下可以方便使用手机 APP 或者与之相连的模块进行参数设置,在透传中只需要加入待设置模块的 6 位密码加指令就可以,比如查询模块名称000000,AT+NAME? 回车,通过这样的格式可以在数据传输过程中无需切换进入指令模式就可以设置和查询参数。
