WIFI模块搭建透明串口传输数据的两种方式

2014-05-27

分享到:
{}

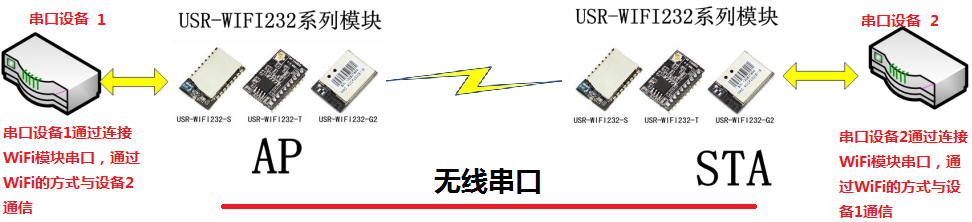

     这一应用中,两个USR-WIFI23模块组网WIF I无线点对点连接,如图所示,这样的组网方式为用户设备搭建了一个透明串口通路。

    设置如下:

    (1)左边USR-wifi232模块设置为AP模式,SSID及IP地址默认.网络协议设置为TCP/Server模式,协议端口默认为8899.

    (2)右边USR-wifi232模块设置为STA模式,SSID设为要连接的AP的SSID.(如USR-WIFI-T),默认为DHCP,网络协议设置为TCP/Client模式,

协议端口8899,目标ip地址设为左边模块的地址。即10.10.100.254. 设置lan口地址为10.10.99.254.(STA模块LAN口地址和做AP的LAN口地址不能在相同网段)。

    当右边模块启动后会找AP(SSID:USR-WIFI-T)。然后右边TCP client 端连接左边模块的TCP server。所有连接自动完成。然后两边的UART就可以透明传输数据。

    使用AT指令设置的方法:

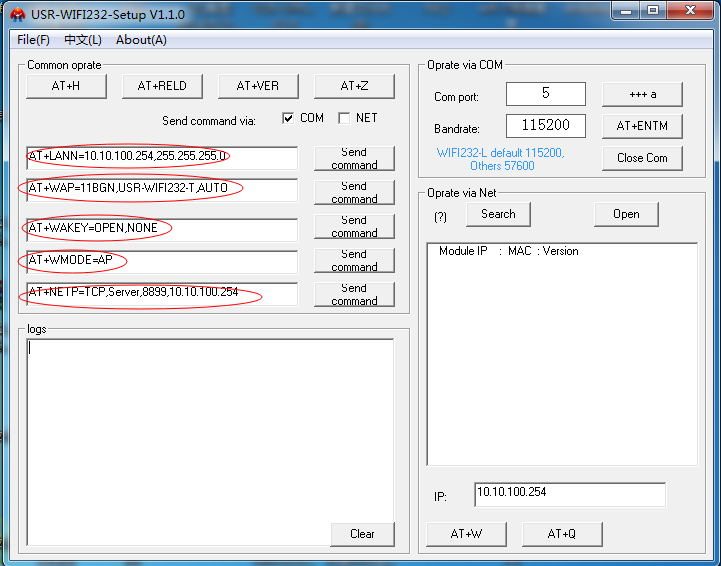

    做AP模块的设置:

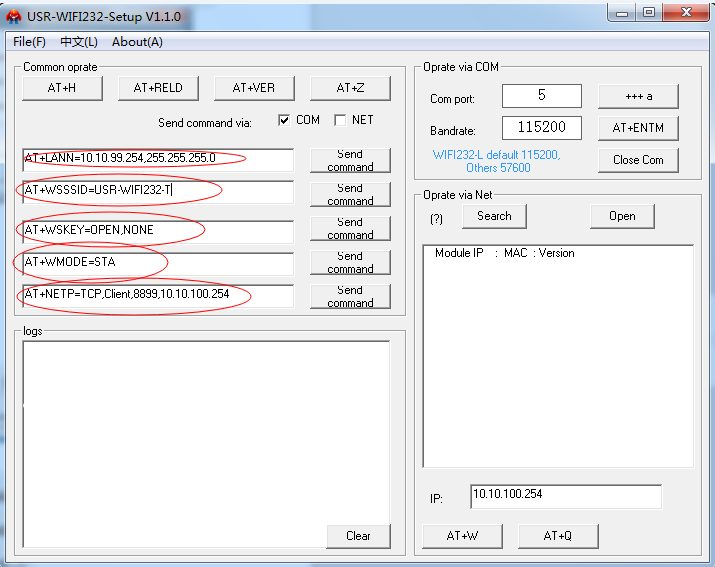

    做STA模块的设置:

    这一应用中,两个USR-WIFI232模块通过无线路由器组网WIF I无线点对点连接,如图所示,这样的组网方式为用户设备搭建了一个透明串口通路。

    设置如下:

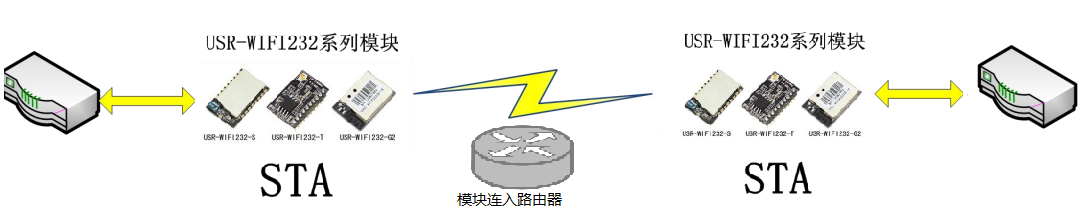

    这一应用中,两个USR-WIFI232模块通过无线路由器进行无线点对点连接,如下图所示,这样的组网为两个用户设备搭建了一个透明串口通路。

   (1)左边USR-wifi232模块设置为STA模式,SSID设为要连接的无线路由器。IP地址设为

    192.168.0.10.设为和路由器一个网段的固定的IP地址。网络协议设置为TCP/Server模式,协议端口默认为8899.

   (2)右边USR-wifi232模块设置为STA模式,SSID设为要连接的无线路由器的SSID.网络协议设置为TCP/Client模式,协议端口8899,对端ip地址设为左边模块的地址。即192.168.0.10.

   当两个模块启动后会找AP(无线路由器)然后右边TCP client 端连接左边模块的TCP server。所有连接自动完成。然后两边的UART就可以透明传输数据。

   测试数据收发:

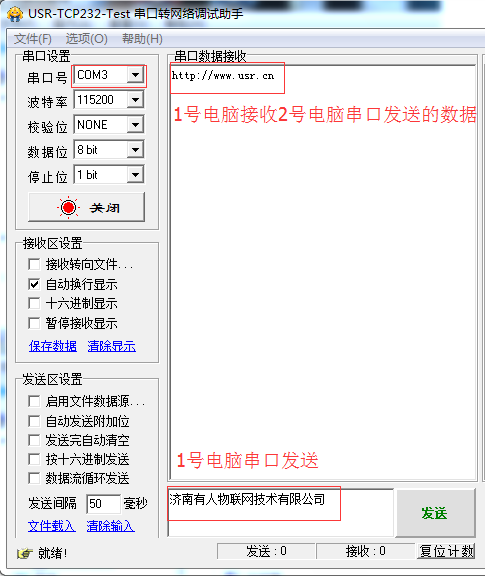

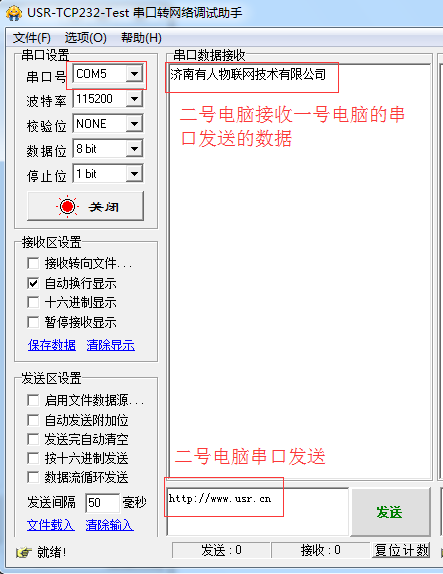

   两台电脑分别有一个串口,1号电脑串口号为com3 ,1号电脑连接做AP模式的WiFi模块串口,2号电脑串口号为com5,2号电脑连接做STA模式的WiFi模块串口.

使用串口调试助手软件,测试数据收发。
