网络IO控制器 EWR版本连接组态王进行控制
2019-10-12

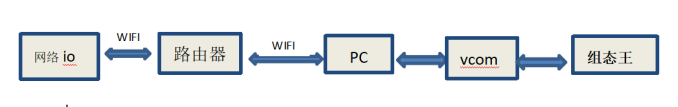

网络拓扑

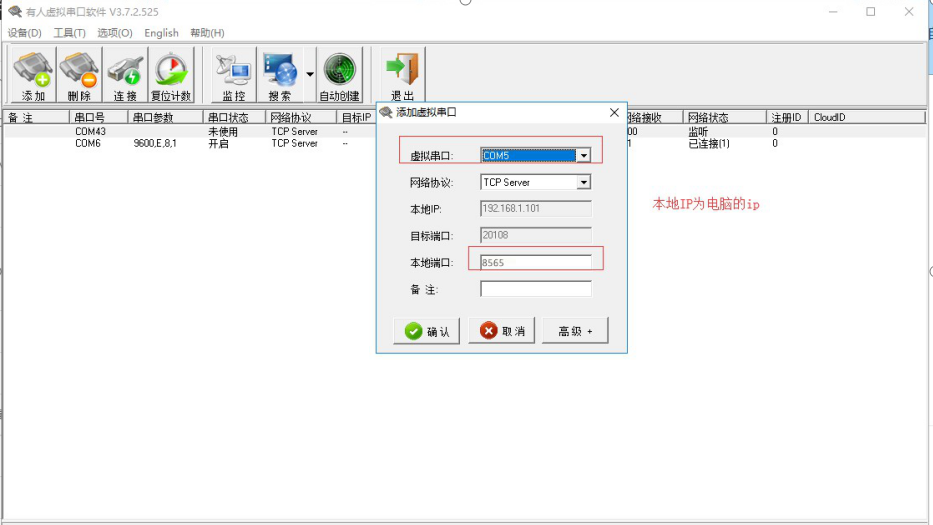

1、首先创建一虚拟串口,做Tcp server,本地ip就是电脑的ip,本地端口可以自定义一个;

虚拟串口下载网址:http://www.usr.cn/Download/31.html

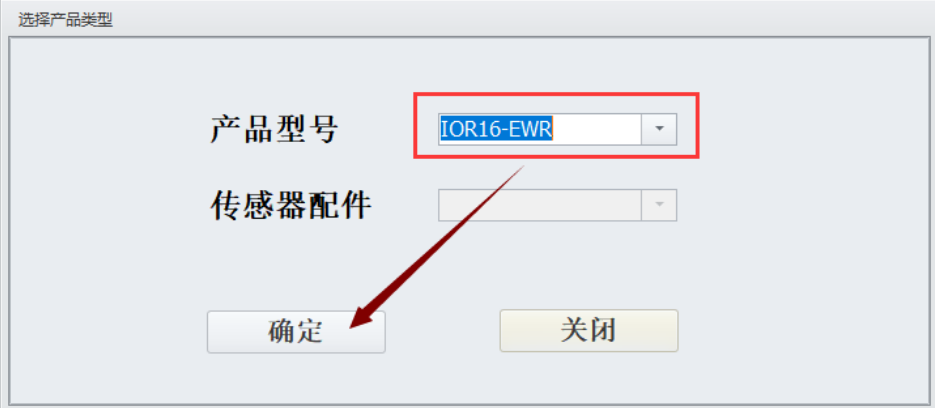

2、打开设置软件(设置软件连接http://www.usr.cn/Download/624.html),选择您的产品型号,如果您电压型的就选择 电压表*2,如果是电流型就选择电流表*2;点击确定

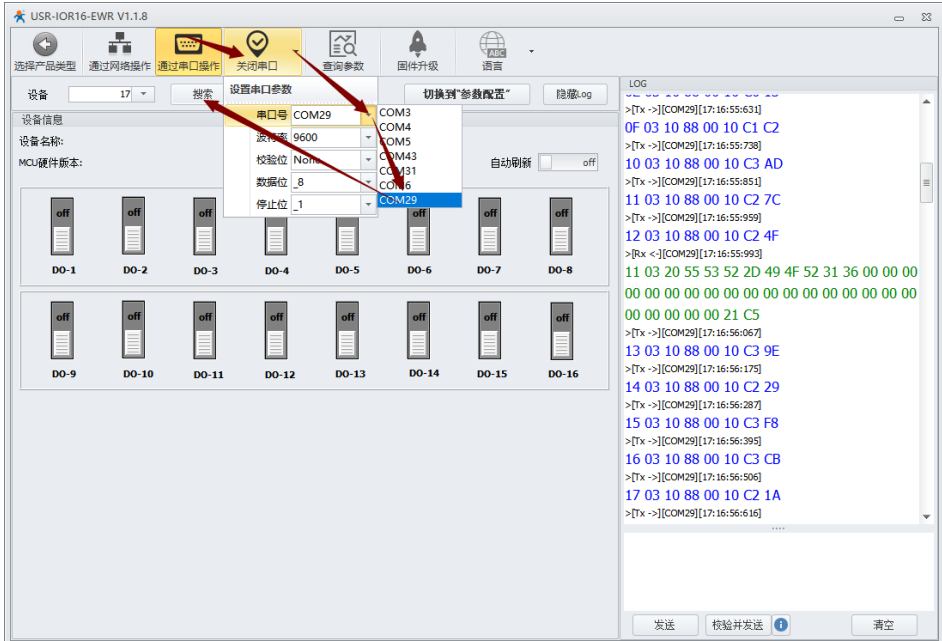

3、选择通过串口操作——打开串口——选择网络io设备用485usb接到电脑上的com口,

这里需要确认您的电脑是否安装过驱动,没有的话,建议安装一个驱动大师试下;

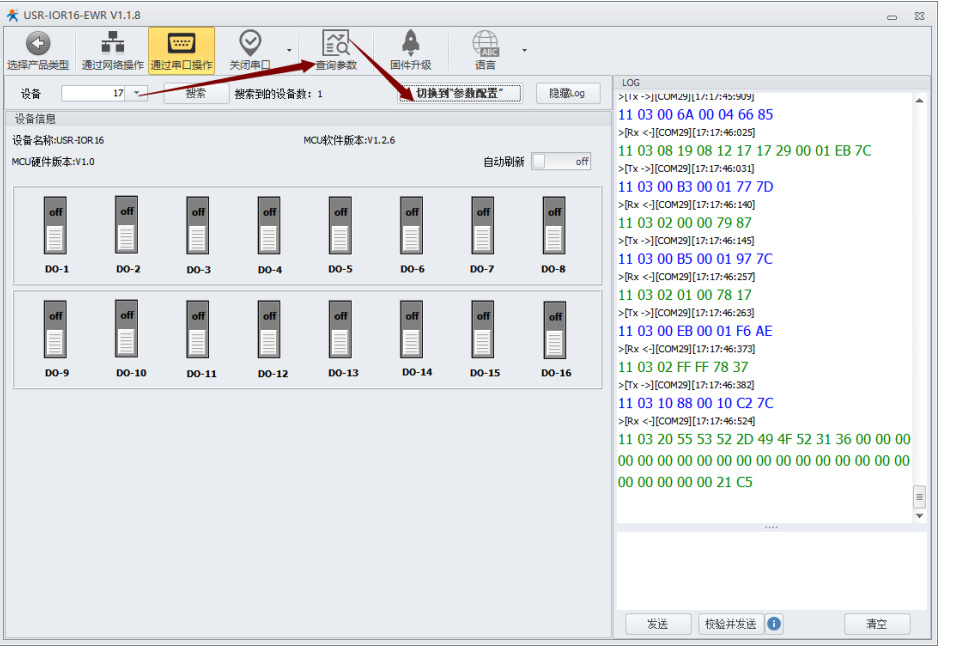

4、选中后设备id以后,点击查询参数,查询完参数以后切换到参数设置页面

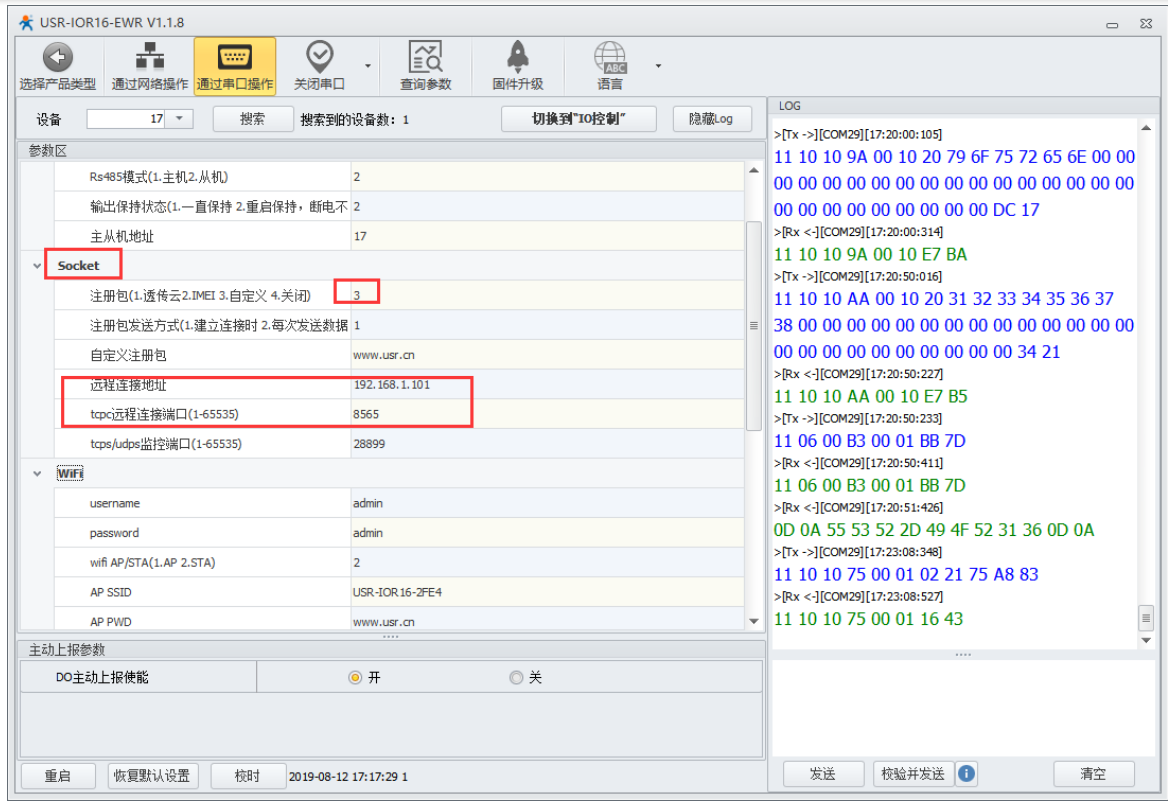

5、设置socket通信,注册包为自定义,远程ip就是电脑的ip,端口就是刚刚自定义设置的端口为8565

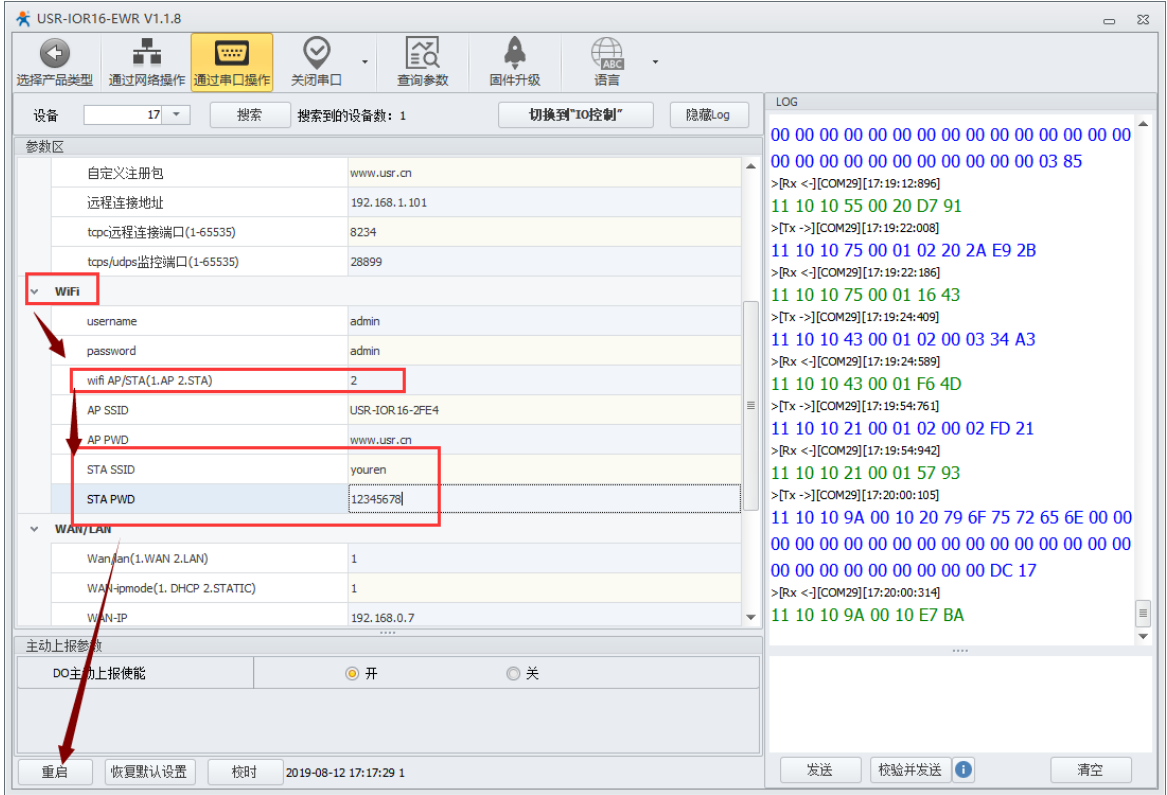

6、设置WiFista模式,连接上和电脑连接的路由器的WiFi,让电脑和网络IO在同个网段内;设置完重启。

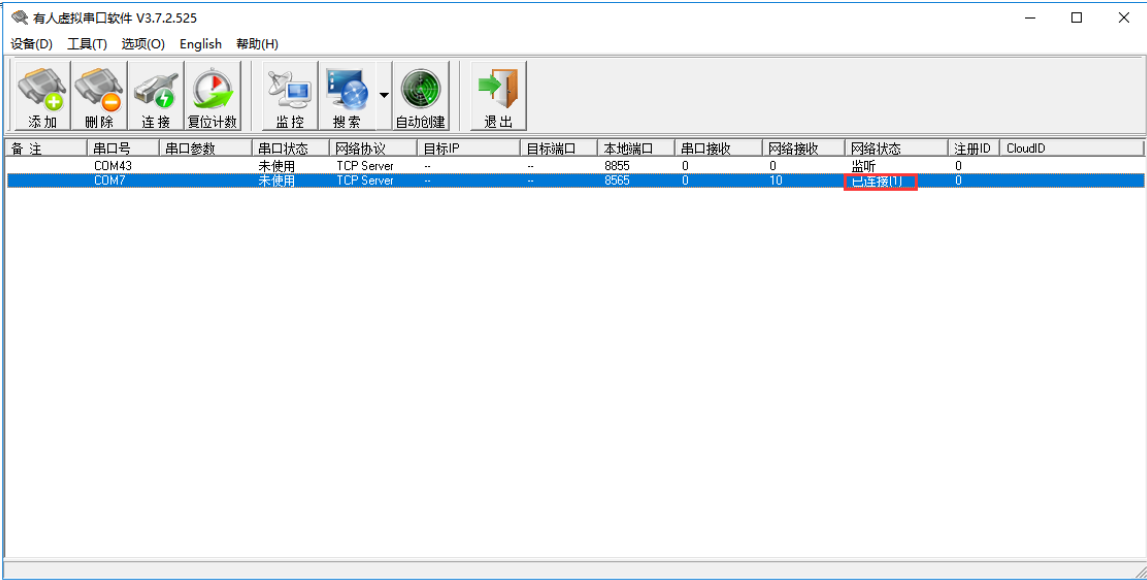

7、重启完以后会看到com口的状态由监听变为已连接就可以了;

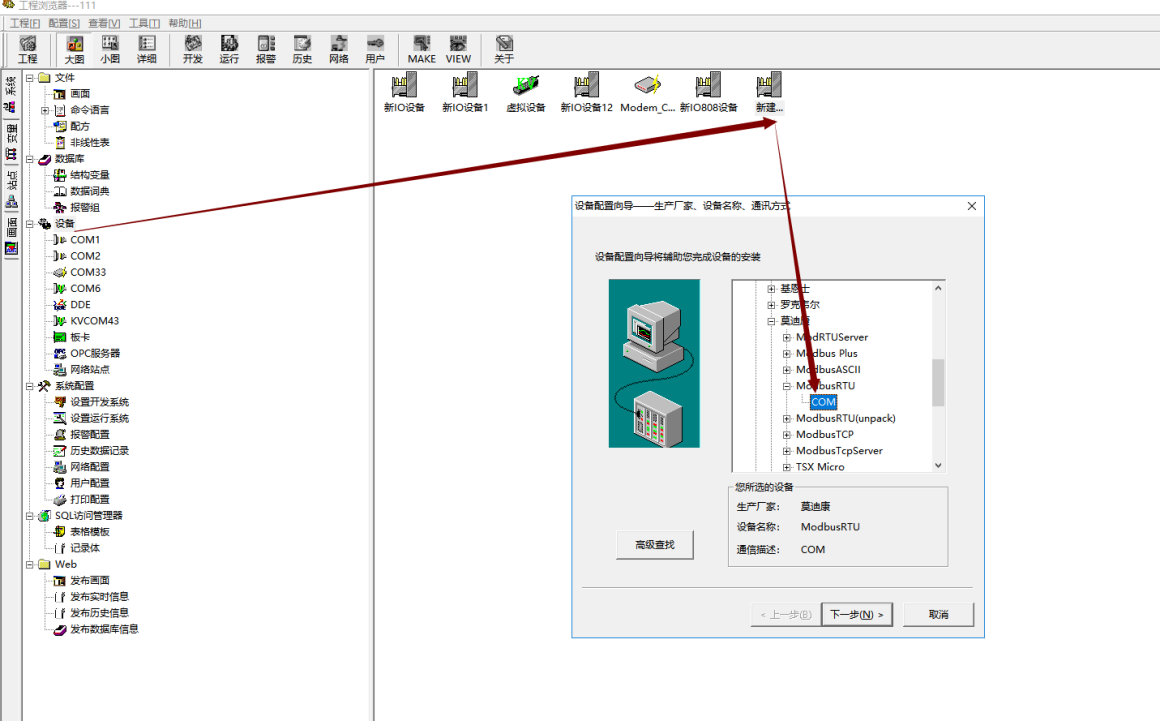

8、打开组态王,新建一个设备,选择莫迪康—modbus rtu com点击下一步;

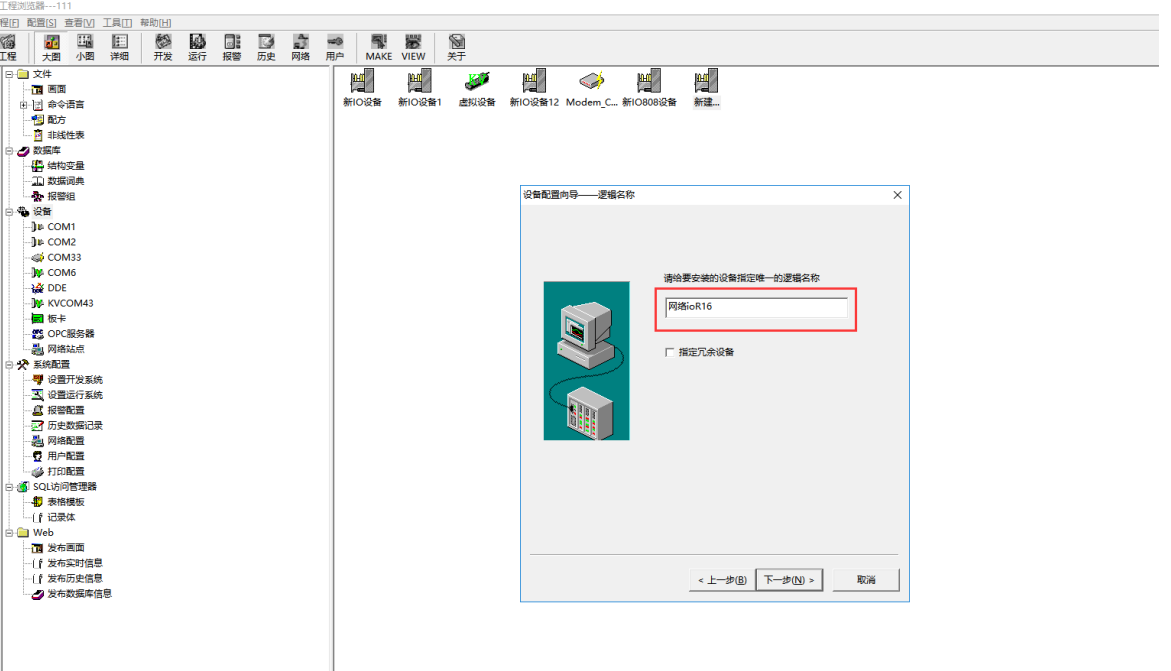

9、给做的组态起一个名字

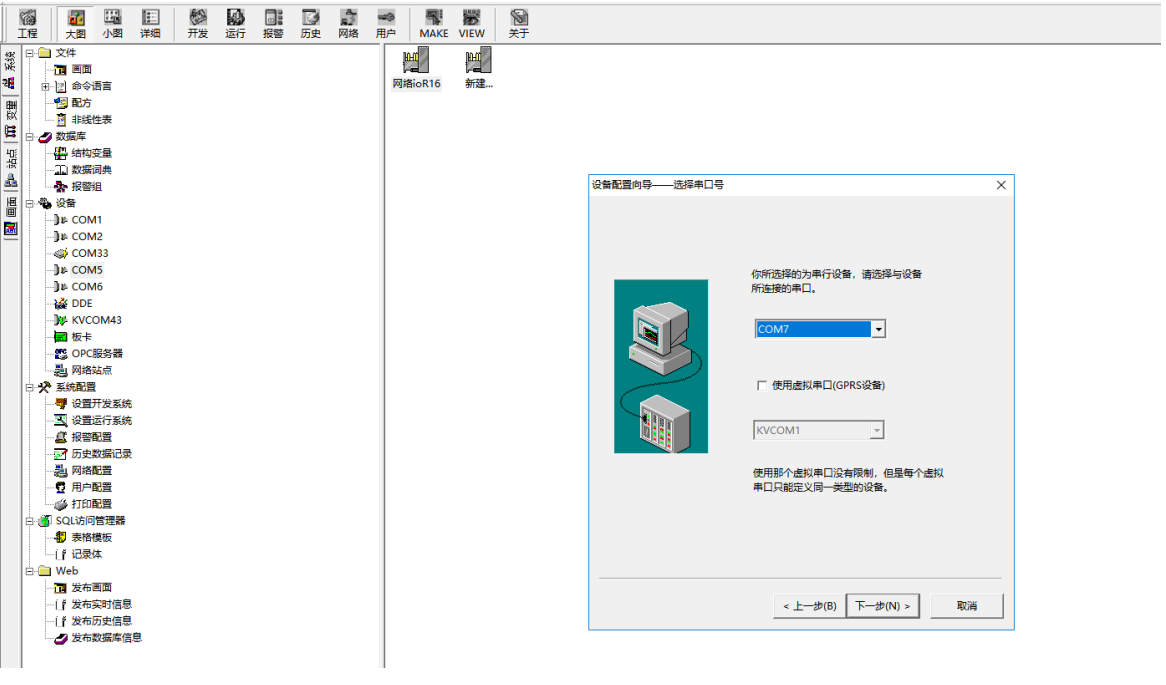

10、选择一个串口,就是刚刚建立的虚拟串口

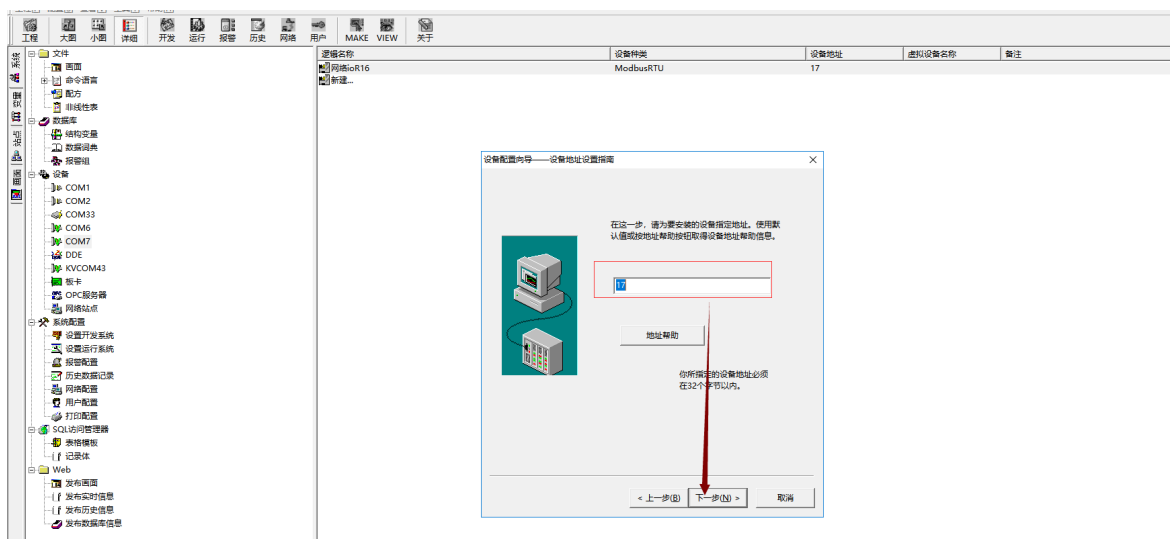

11、网络io的从机号默认为17,这里可以设置为17

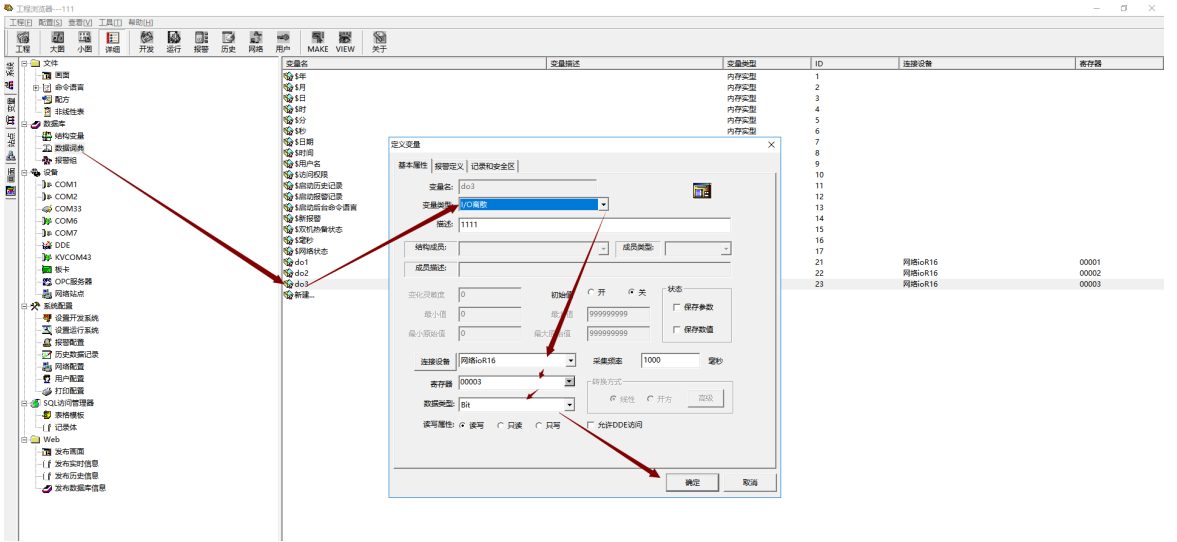

12、点击数据词典,变量类型为I/O离散,连接设备选择刚刚创建的的设备网络ioR16

寄存器地址是00001-00016R16的话);数据类型为bit型。

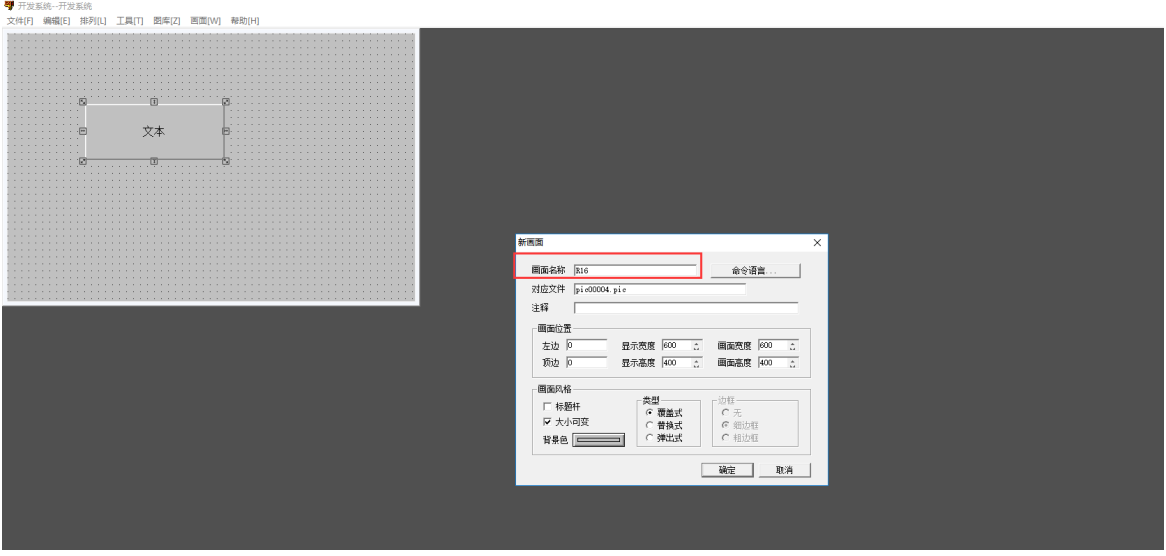

13、创建按钮,并重新命名

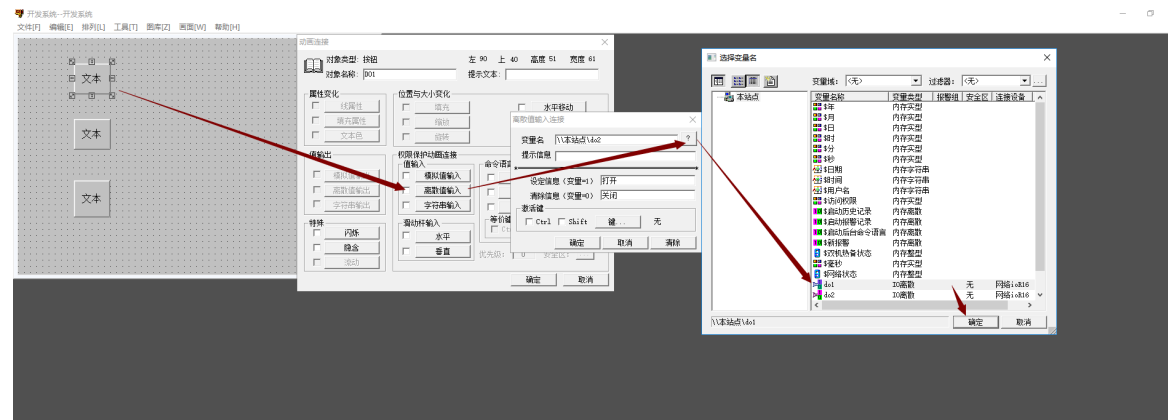

14、给画面中的每个按钮绑定之前创建的变量;

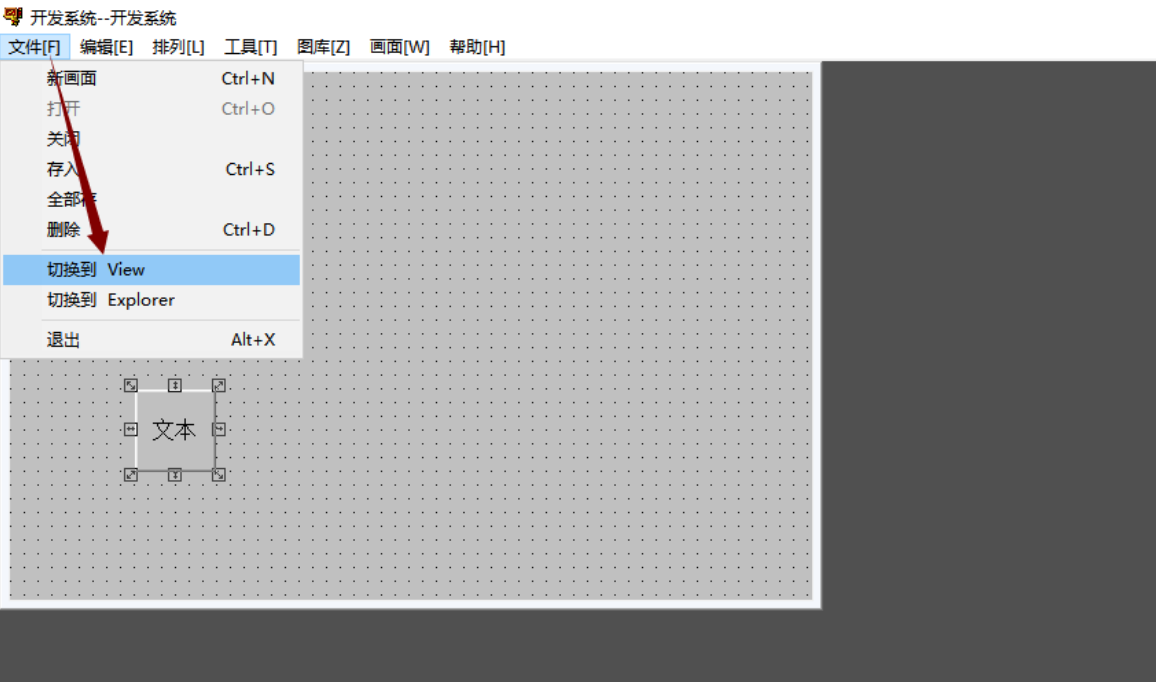

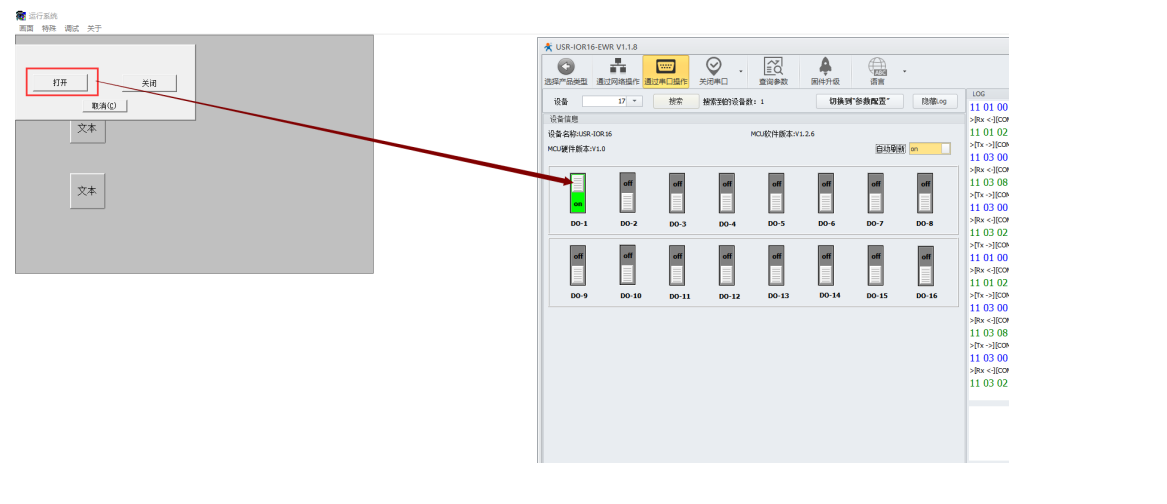

15、在画面上点击文件—切换到view;

16点击画面中的打开画面,然后选择创建的设备

17、即可实现组态王控制网络IO的状态
