一、Mesh组网模式

WH-BLE103 支持 Mesh 组网模式，可以简单的将多个模块加入到网络中来，利用星型网络和中继技术，每 个网络可以连接超过 65000 个节点，网络和网络还可以互连，最终可将无数蓝牙模块通过手机、平板电脑或 PC 进行互联或直接操控。并且不需要网关，即使某一个设备出现故障也会跳过并选择最近的设备进行传输。整个联网过程只需要设备上电并设置通讯密码就可以自动组网，真正实现简单互联。



本例以3个蓝牙模块为例。

二、所需资料

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html

AT指令配置软件：http://www.usr.cn/Download/690.html



蓝牙串口默认参数：波特率 57600、无校验、8 位数据位、1 位停止位。



三、蓝牙配置

1、打开AT指令设置软件，依次点击打开串口(选择A、B、C对应的串口号，串口参数：57600,None，8,1,)、进入配置状态、发送AT指令进行配置。

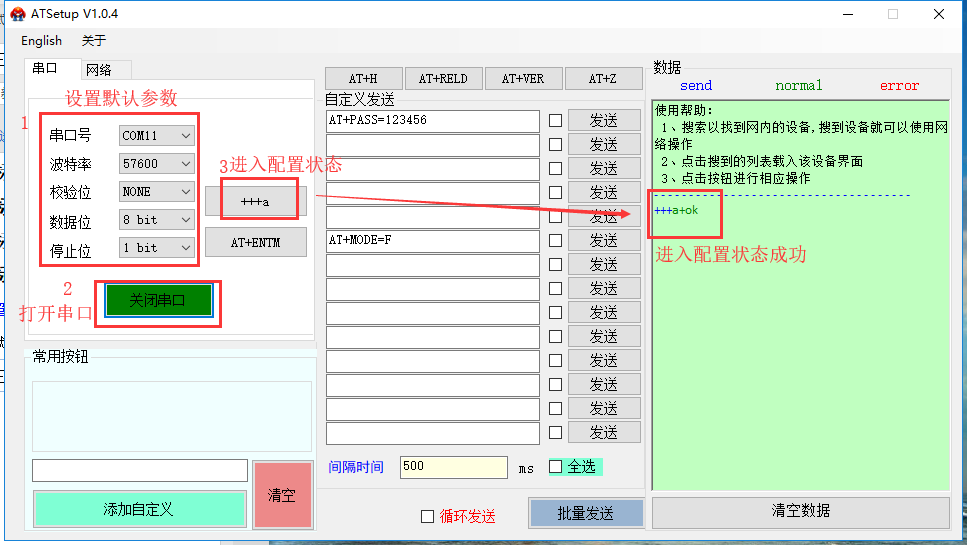

2、进入配置状态：

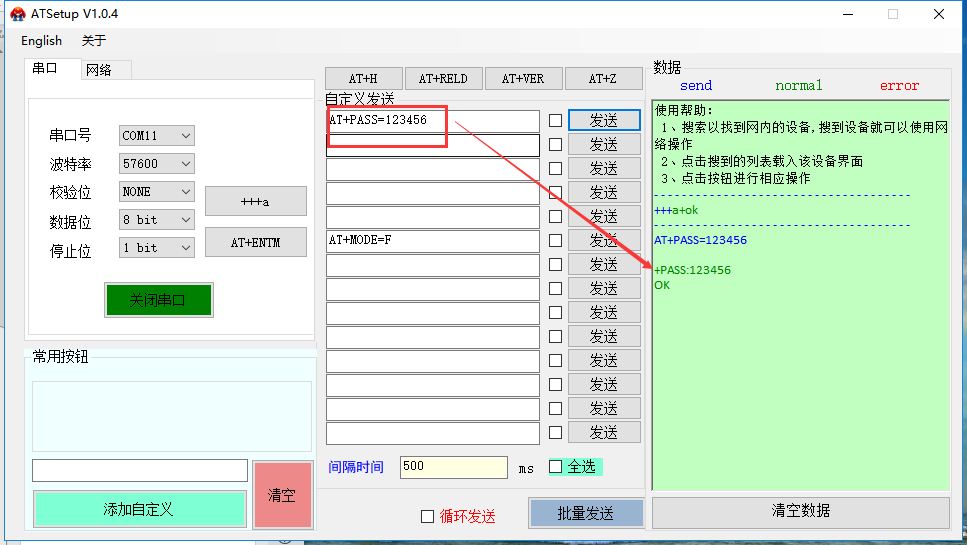

3、用AT指令设置通讯密码：





其他AT指令可以参考BLE103软件设计手册23页http://www.usr.cn/Down/WH-BLE103_software_V1.0.1.pdf

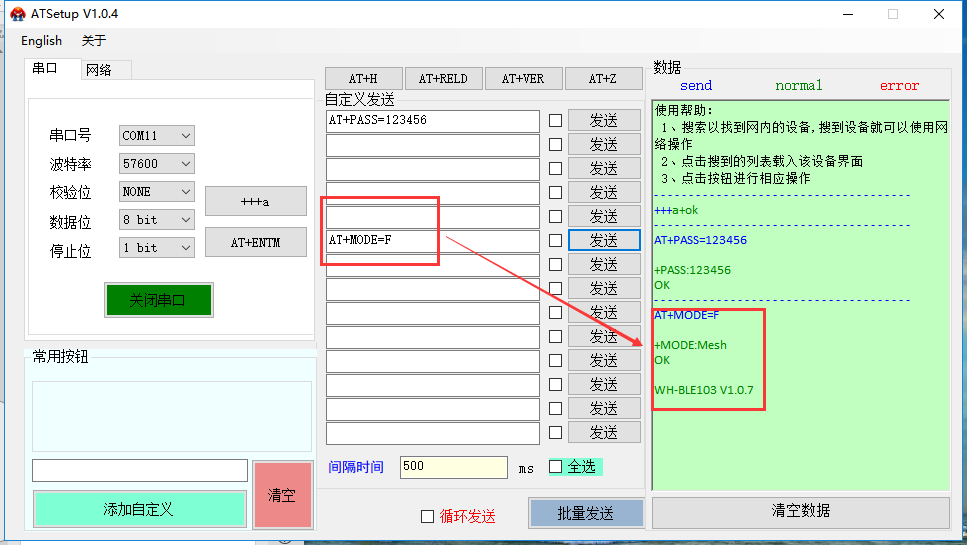

4、设置组网模式：





其他两个配置方法相同。



四：数据互传

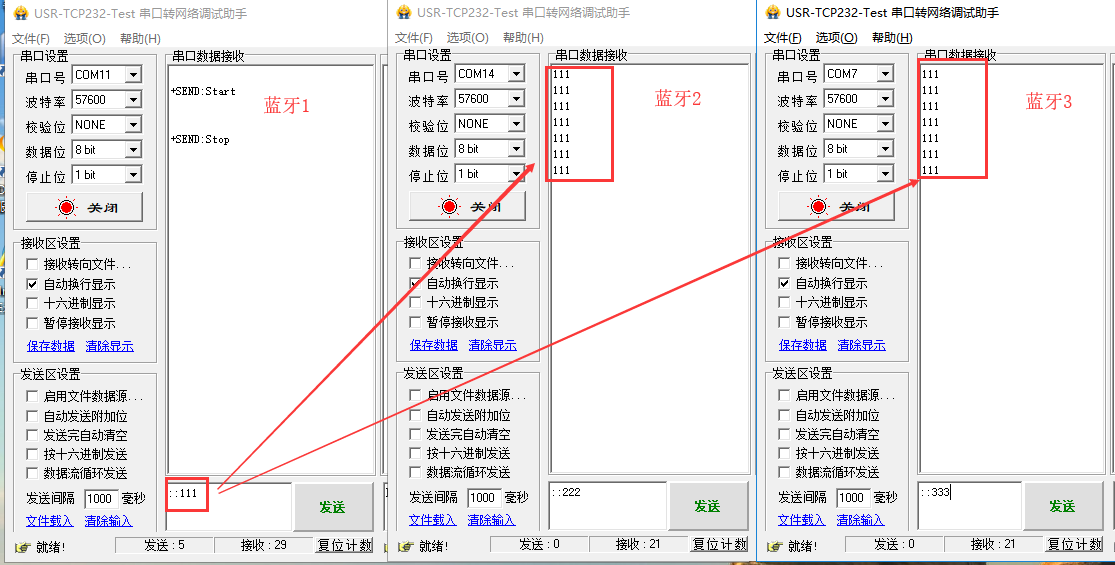

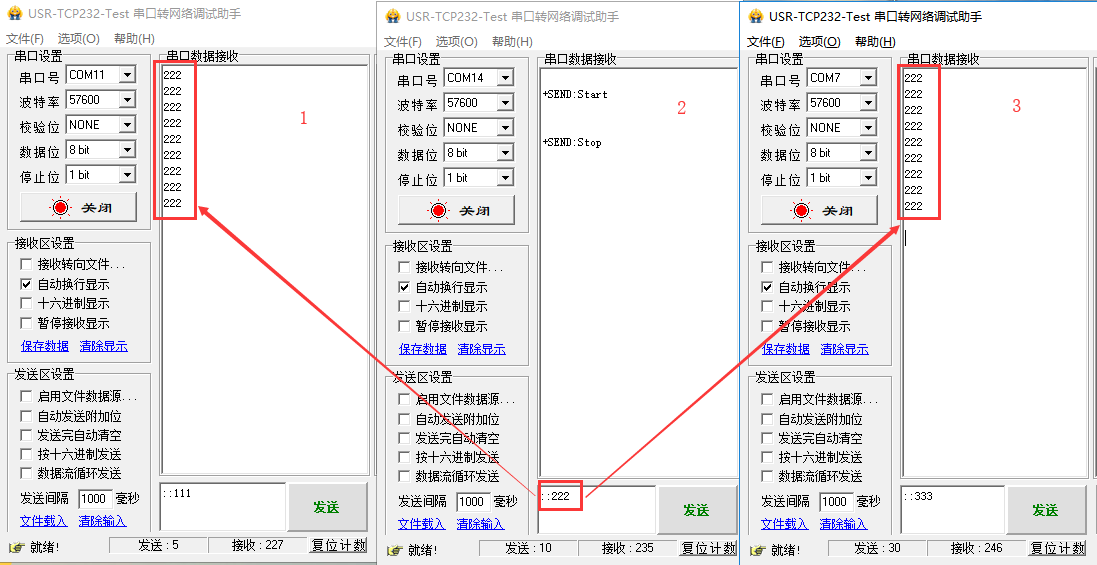

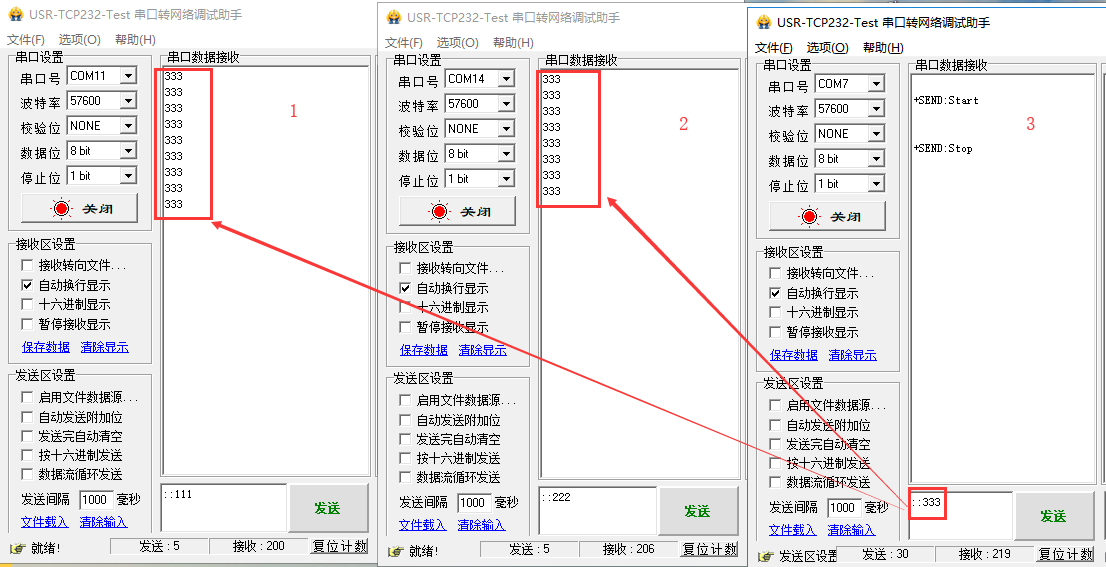

打开串口调试助手：

<说明>：

 由于组网的原理所以导致每次发送的数量不大于 20 字节，并且传输过程中会有一定时间的延迟（根据信号 强度等决定），并且不能确保数据准确的送达，请根据实际应用环境进行调整。注意：在每次发送数据前请加 两个::(两个冒号)，例如要发送的数据为111，则实际需要输入的为::111
