说明：用modbus slave软件模拟modbus rtu协议的串口设备;

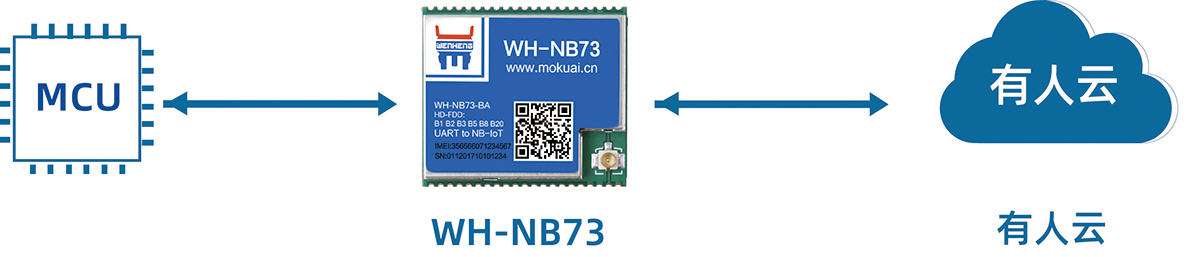

  数据流向：modbus slave软件----NB模块-----有人云(组态显示)

  客户实际应用：modbus rtu设备---NB模块---有人云(组态显示)

    串口调试助手下载地址：http://www.usr.cn/Product/78.html

        NB模块设置软件下载地址：http://www.usr.cn/Download/620.html

        NB73-BA说明书：https://www.usr.cn/Download/767.html

        NB75-BA说明书：https://www.usr.cn/Download/891.html

        NB设置软件下载：http://www.usr.cn/Download/620.html



        硬件准备：NB模块，测试底板，NB卡，USB转232串口线，电源适配器，天线

        硬件连接：

        将模块在测试底板上安装好，插入NB卡，电脑通过USB转串口线连接测试底板上的232串口

  具体步骤如下：

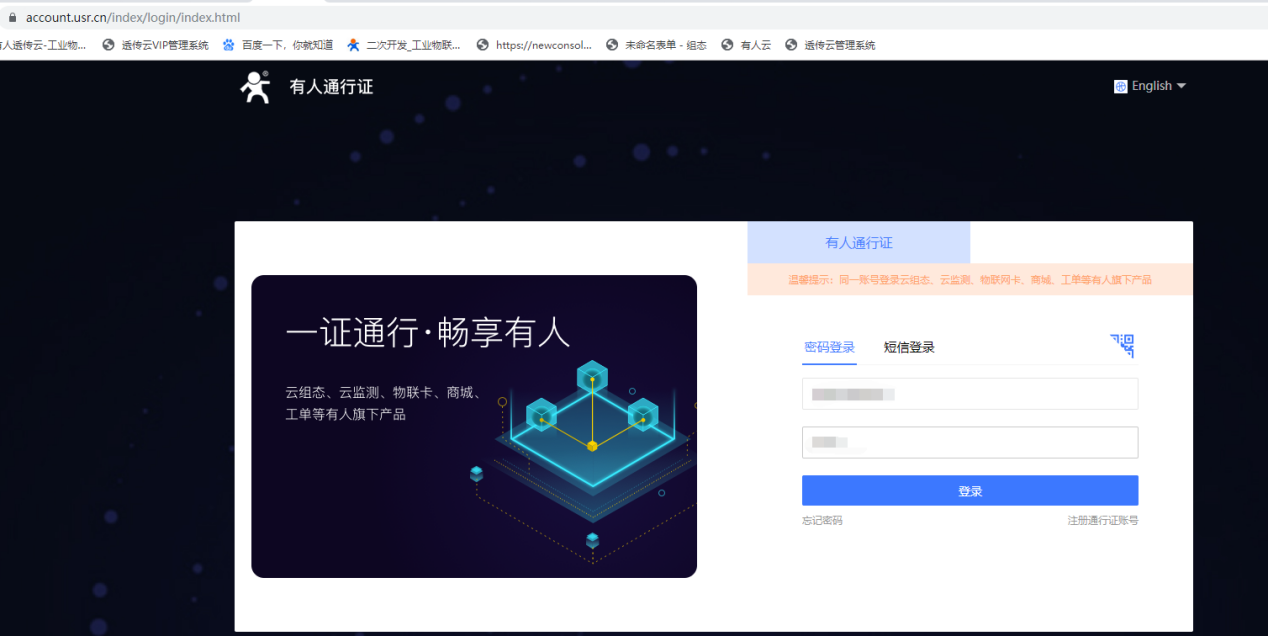

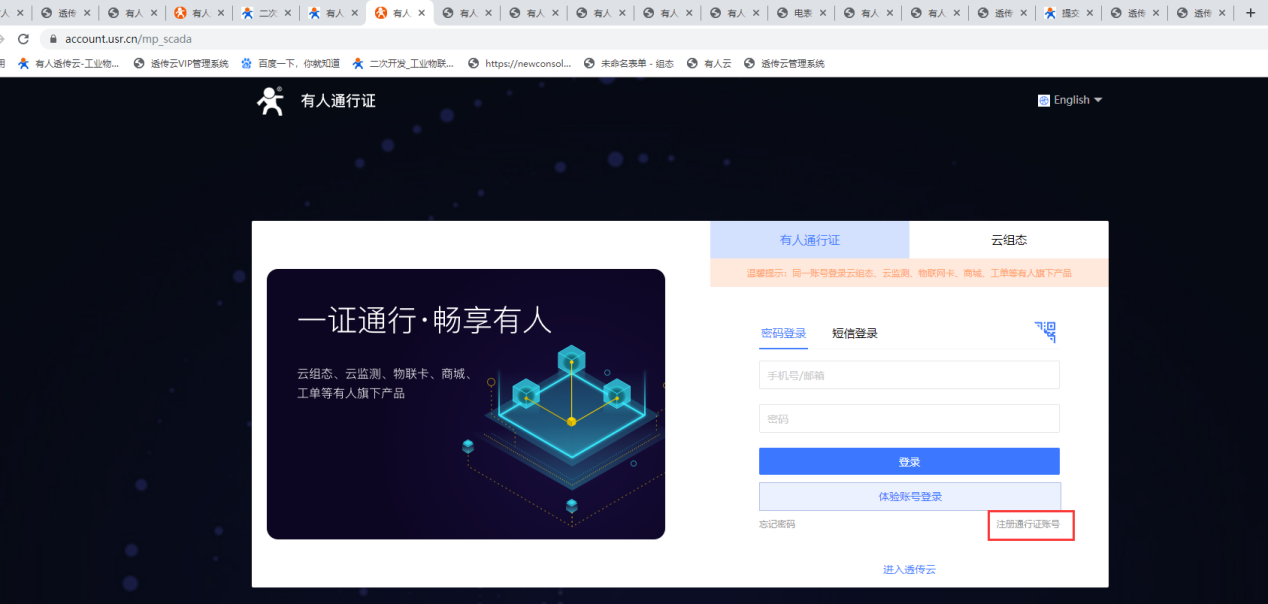

  1、登录有人云(如果没有账号先申请通信证)

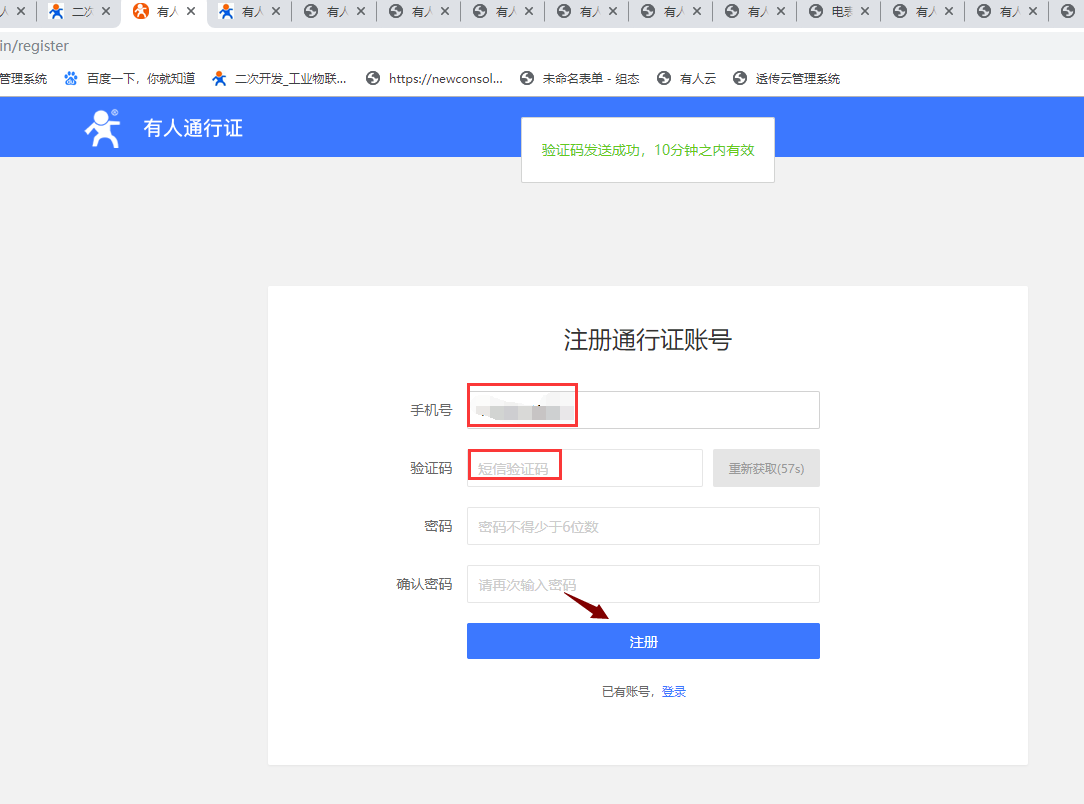

  2、目前只能通过手机号来注册通行证账户

  3、注册完此，由此进入有人云界面

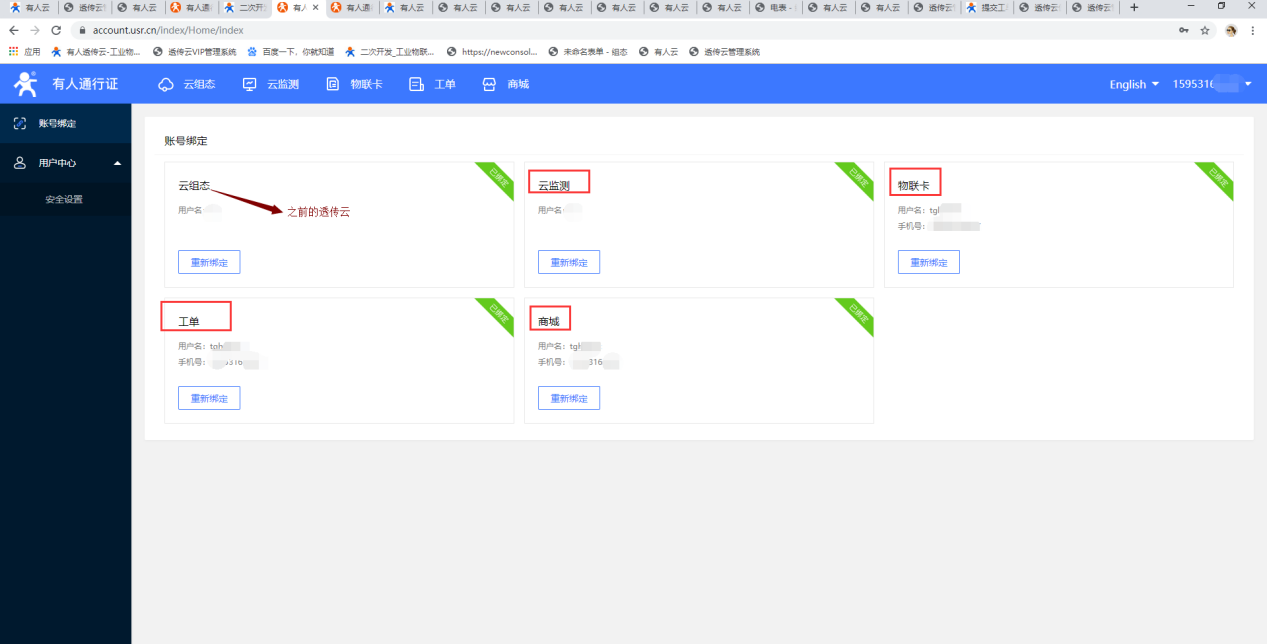

  4、可以重新创建云组态，如果以前使用过透传云可以直接绑定透传云的账号，由此界面绑定物联网卡平台，工单系统，云检测和商城;

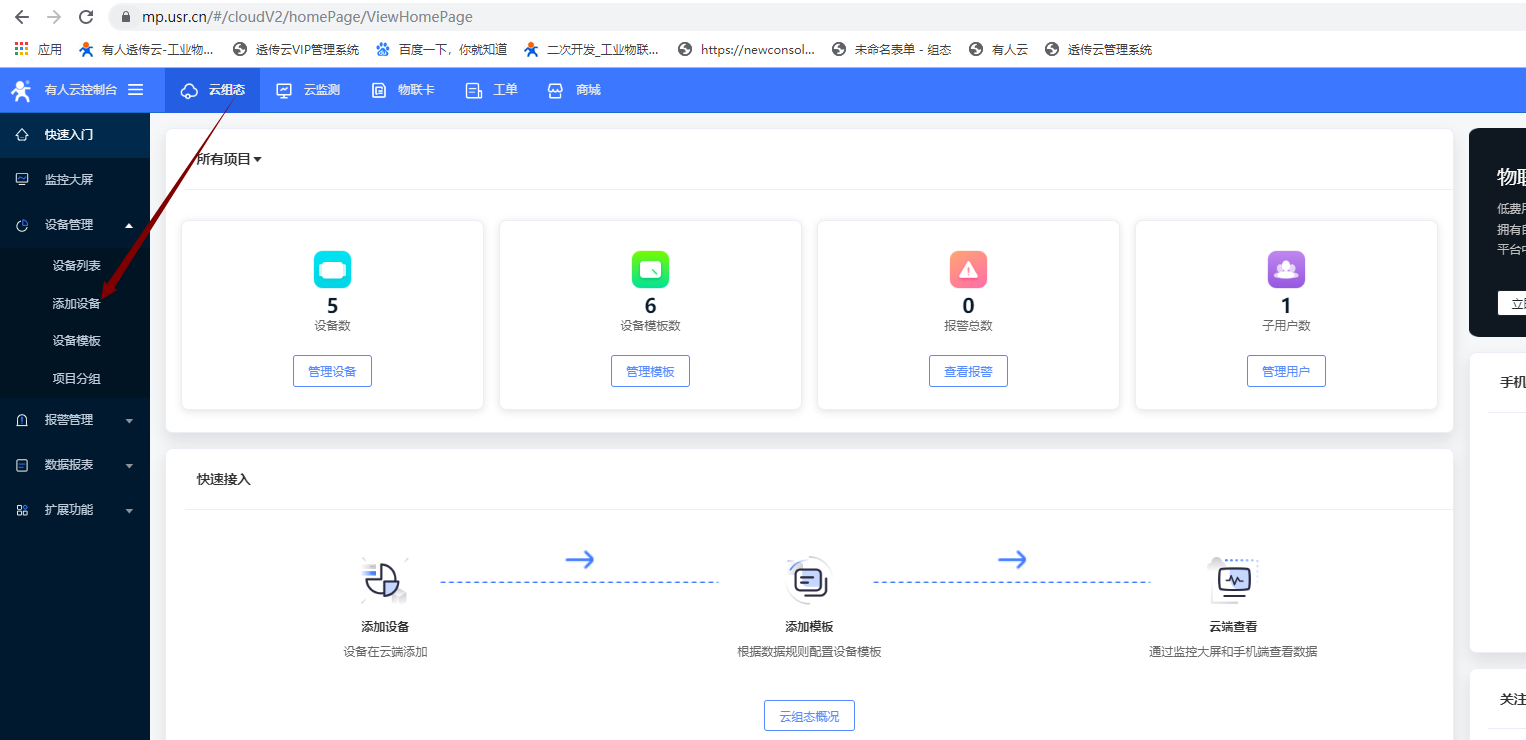

  5、本次案例是NB模块连有人云进行数据显示，可以进入云组态，选择添加设备;

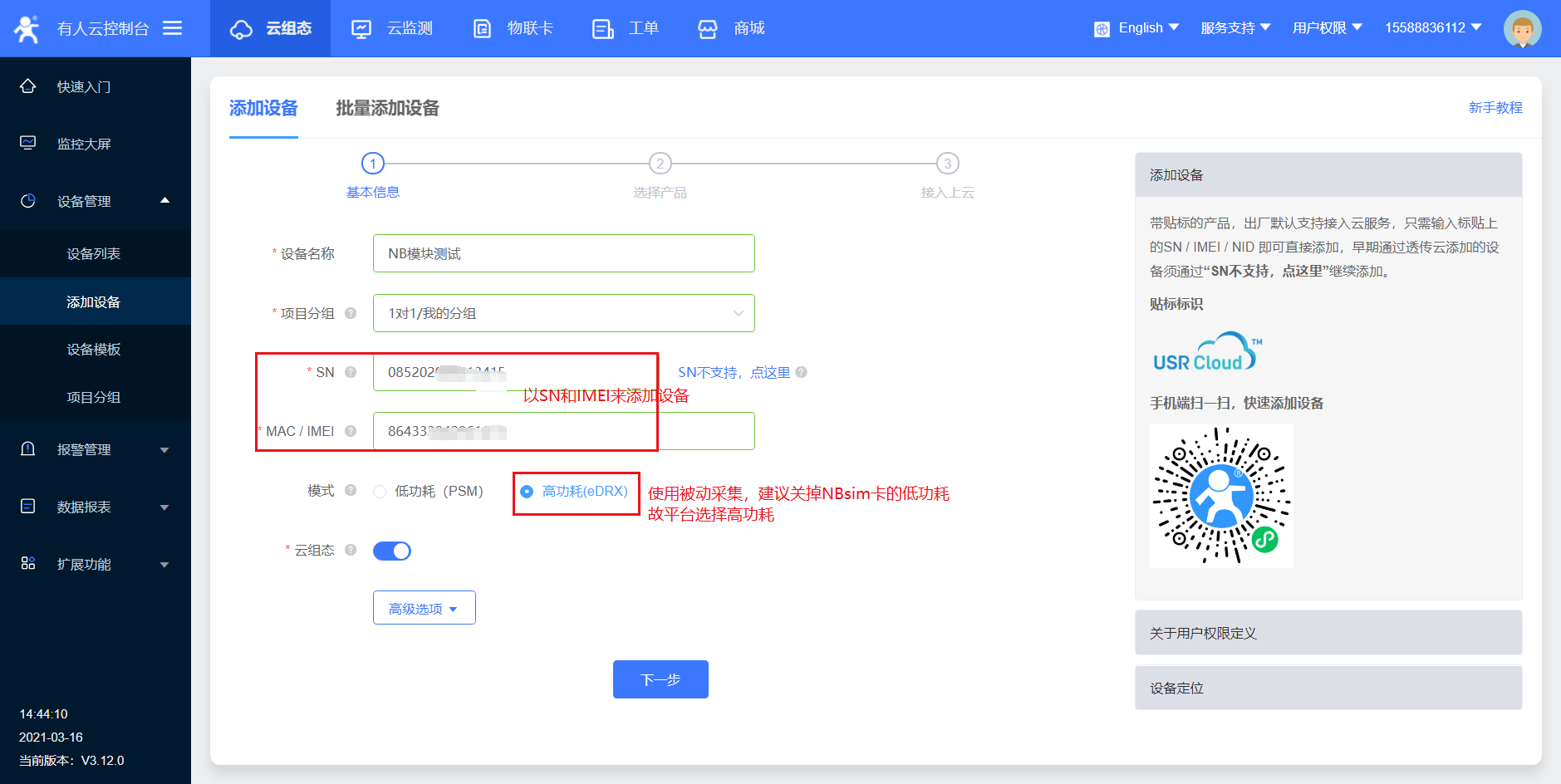

  6、设置设备名称，和项目分组，NB模块目前支持使用SN和IMEI添加设备;模块的的IMEI和SN可以通过扫描标签二维码获得或者用AT指令读取，选择云组态，添加数据模板;

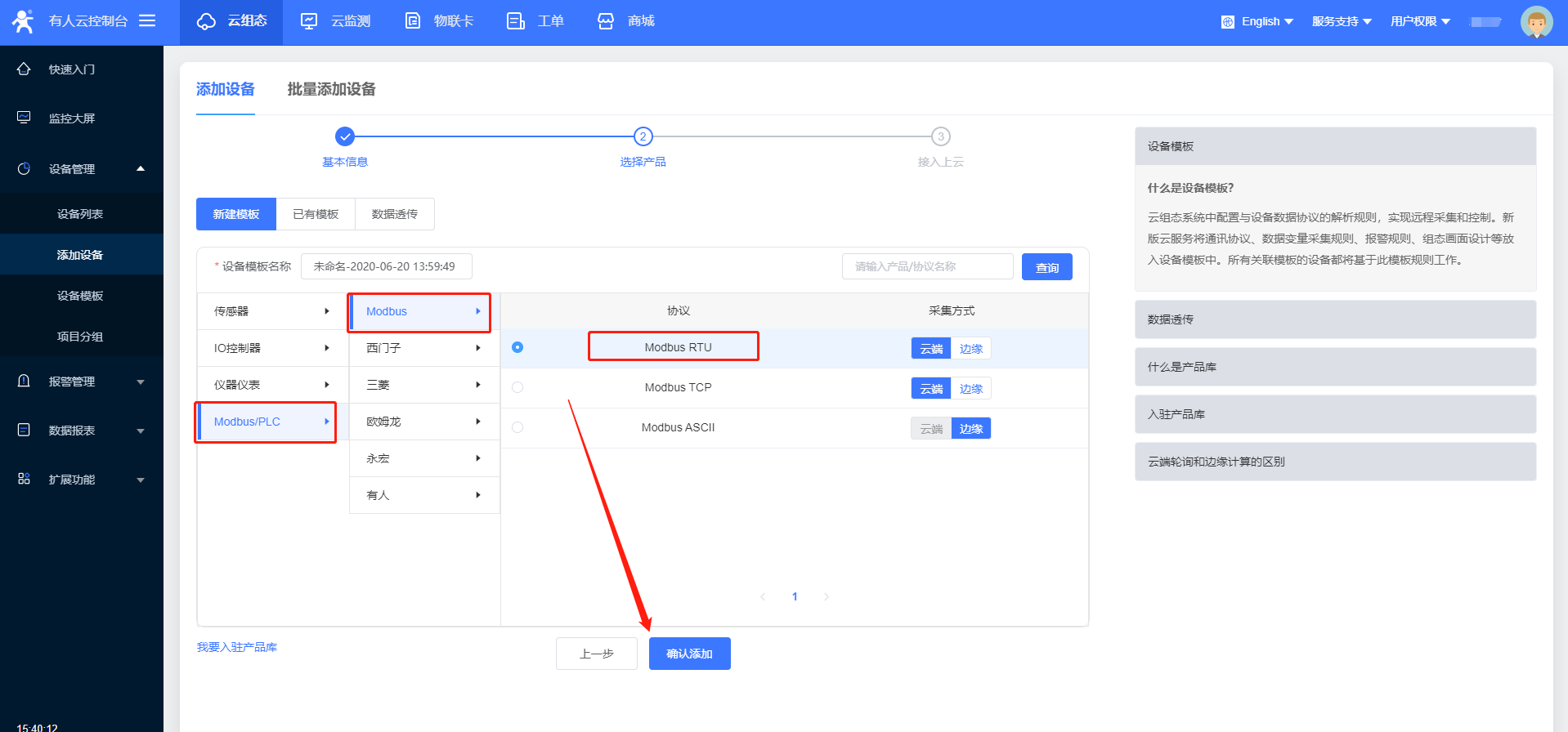

  7、模板选择ModbusPLC---Modbus---第一个ModbusRTU---确认添加---完成（如果已有模板的话，可以直接选择已有模板）。

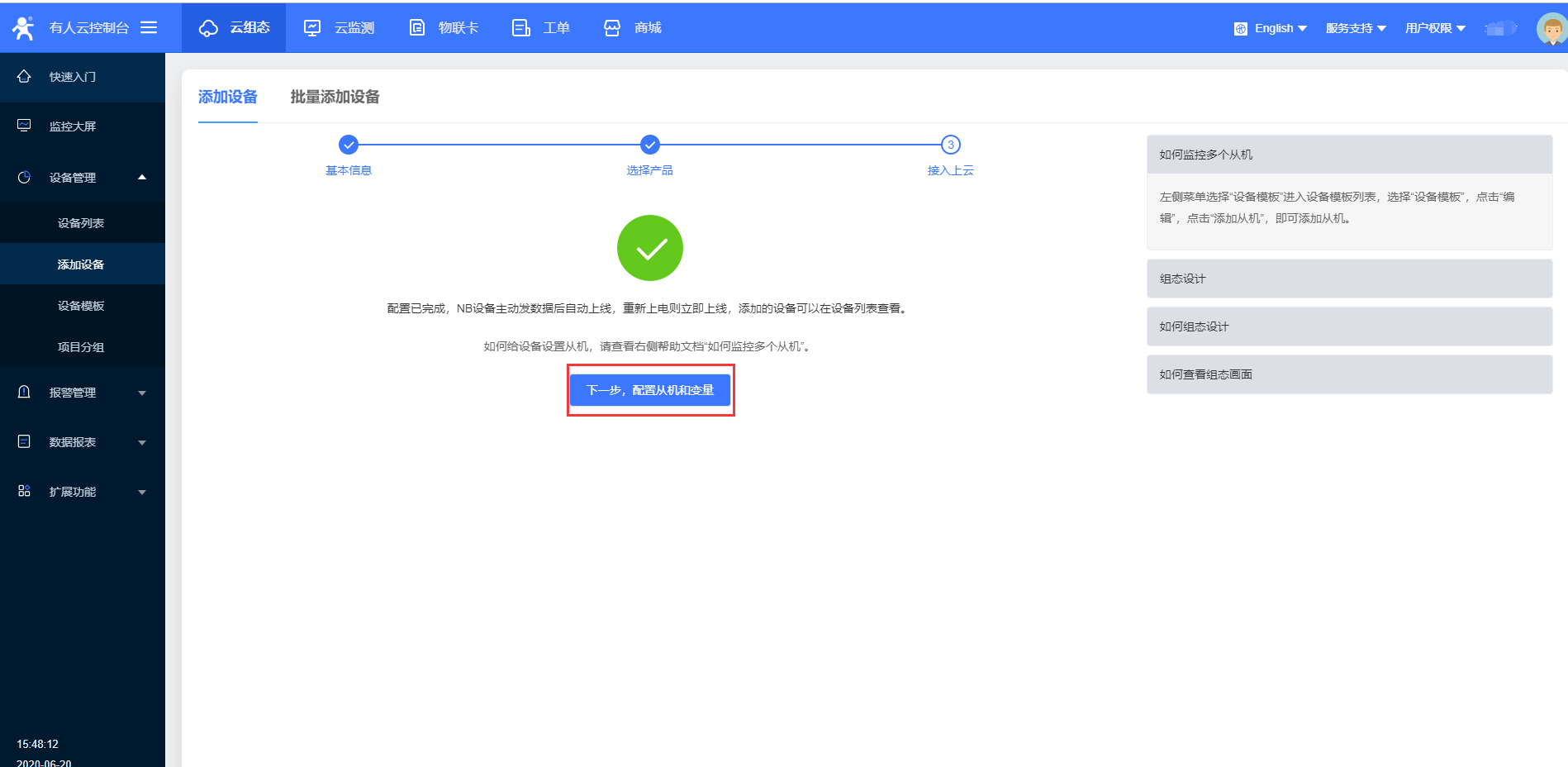

  8、下一步需要配置从机还有变量，从机和变量都是由终端决定的。

  9、设置从机名称，从机地址是接在NB模块的串口上的终端设备的从机地址(如果不清楚，可以咨询终端设备的厂家)，这里我们用Modubs slave软件模拟从机。

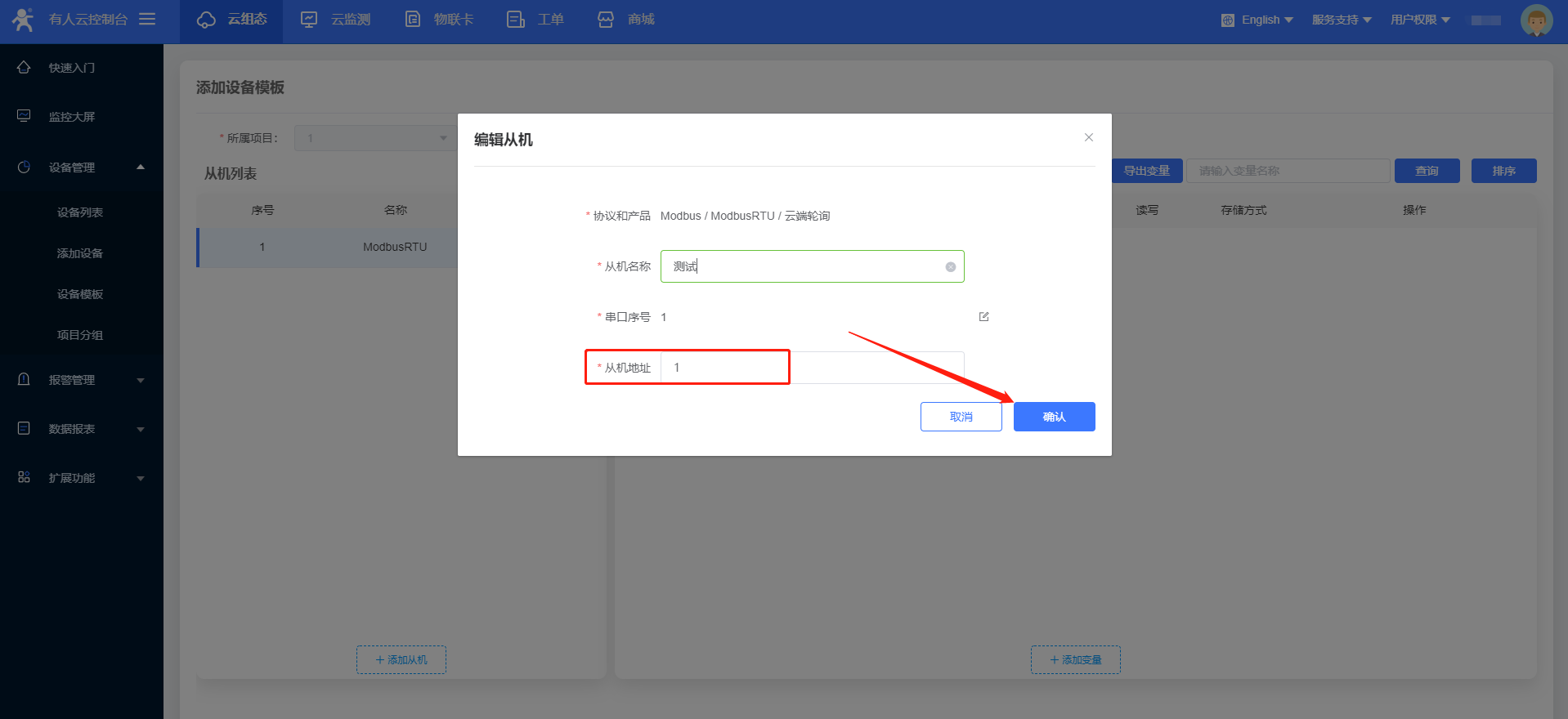

  1)点击添加从机，填写从机名称和从机地址，点击确认。

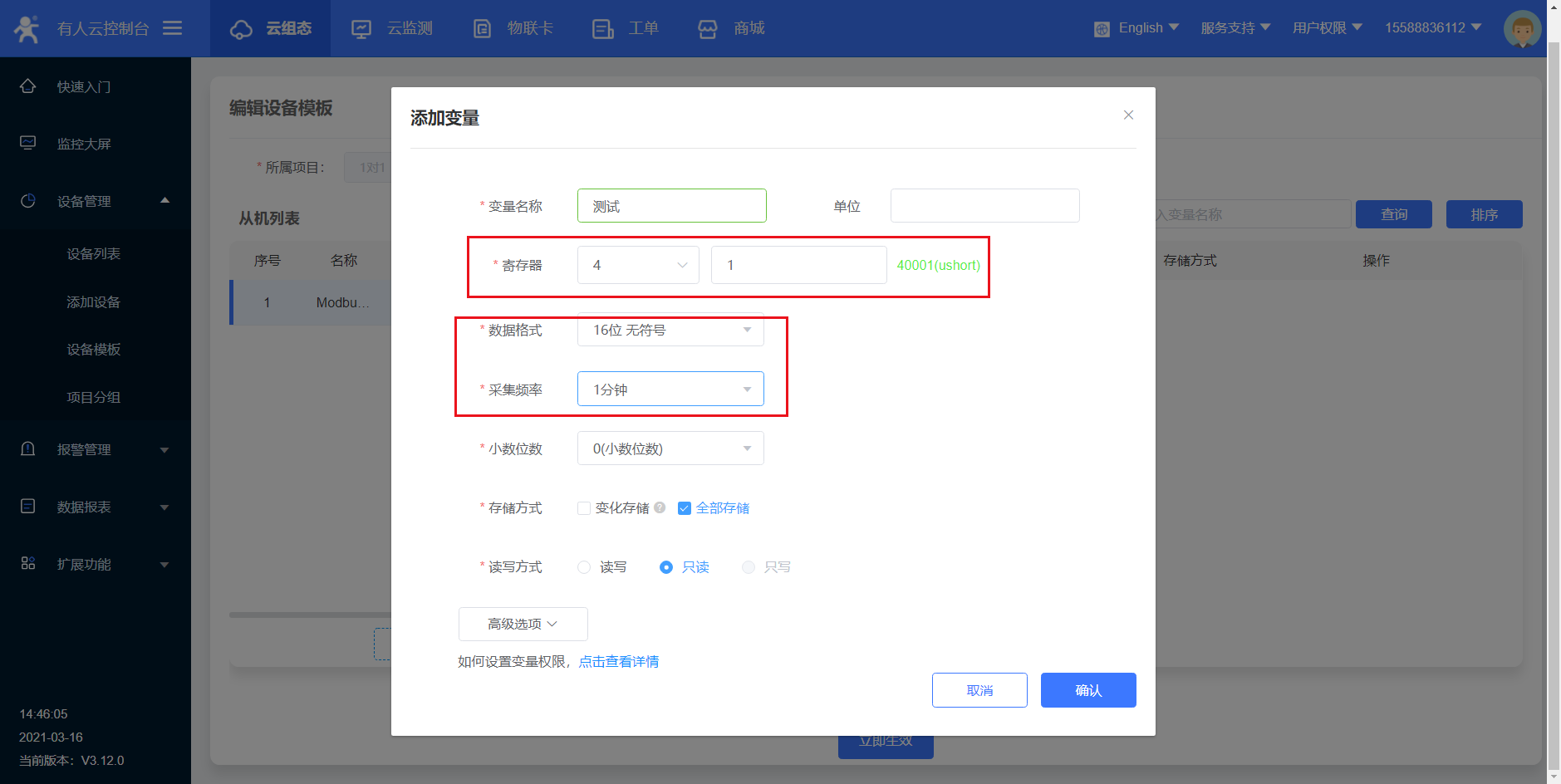

  2)添加变量，自定义变量名称和单位

  设置数据节点的名称，寄存器地址，数据格式，采集频率(最低只能是一分钟);

  寄存器地址填写规则：

  格式为 功能码+寄存器地址(需要16进制转为10进制)+1

  与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。

  如：

  功能码03H或06H，起始地址0000H，则填：40001;

  以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1

  所以组态地址就是40001;

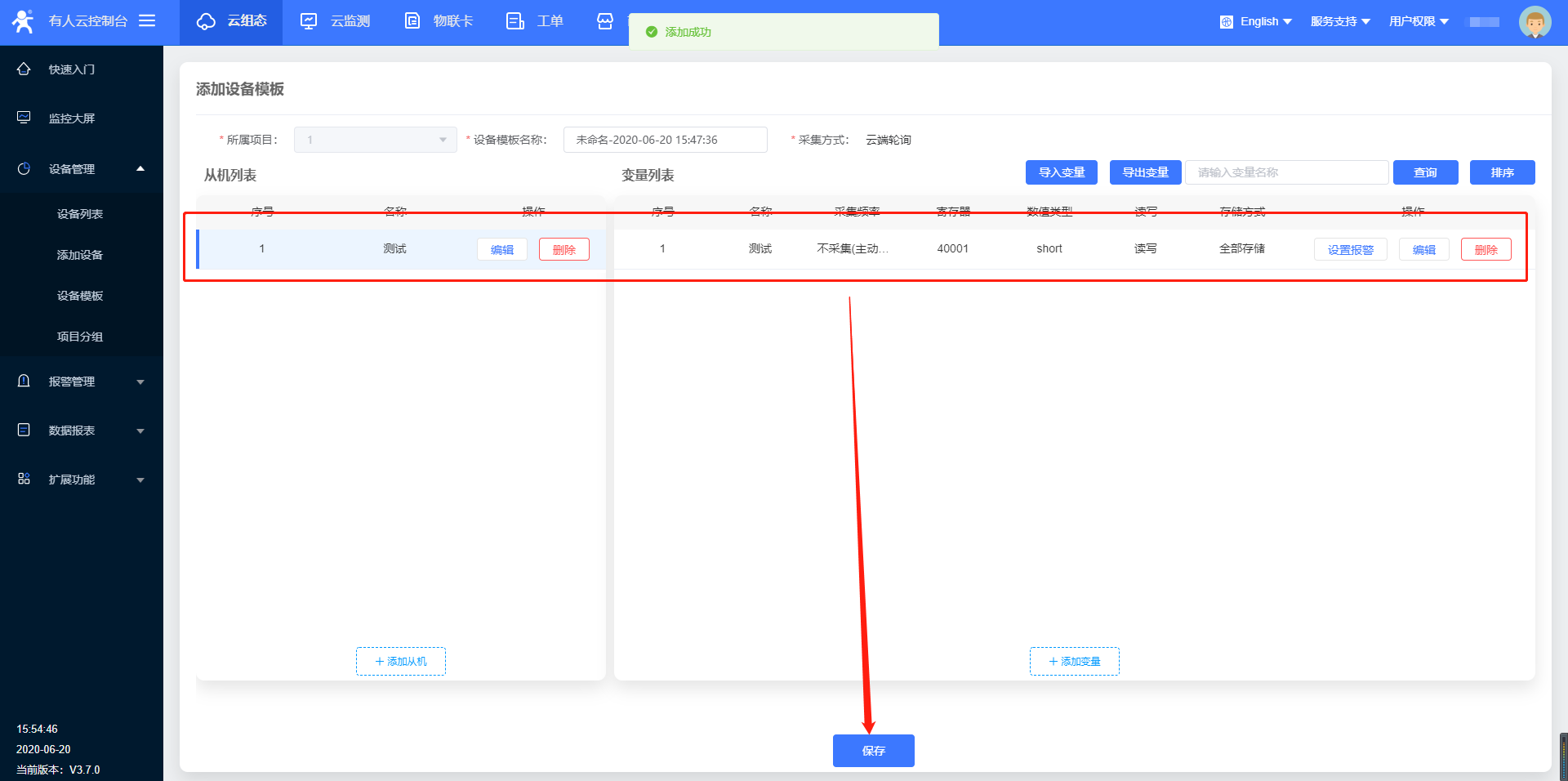

  设置完成后点击保存。

  10、下面设置NB模块参数

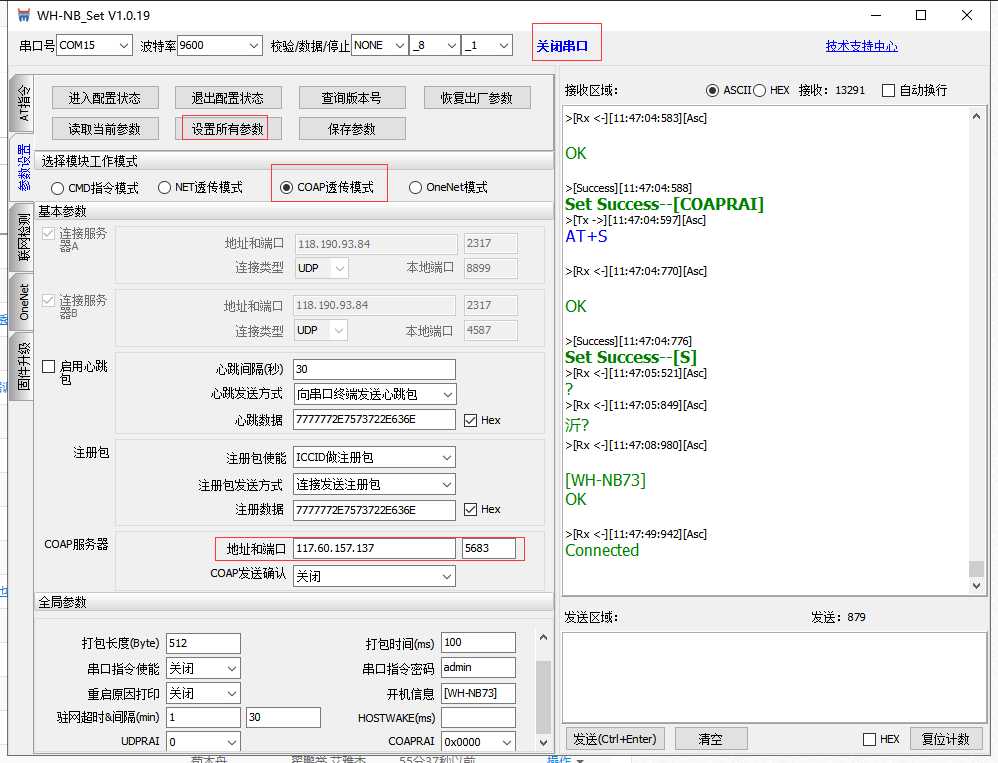

  1)打开设置软件，打开串口(出厂串口参数9600/8/N/1)进入配置状态(若是出厂状态下cmd模式，无需进入配置状态)，一键联网检测一下模块是否OK，若有报错，点击“查看”根据提示操作。

2）读取当前参数，然后设置工作模式为coap透传模式，coap服务器地址和端口保持默认的117.60.157.137：5683.然后点击设置所有参数，模块会自动保存参数并重启，等待重启完成之后，设备联网Ok之后会打印connected，此时可以测试数据通信。

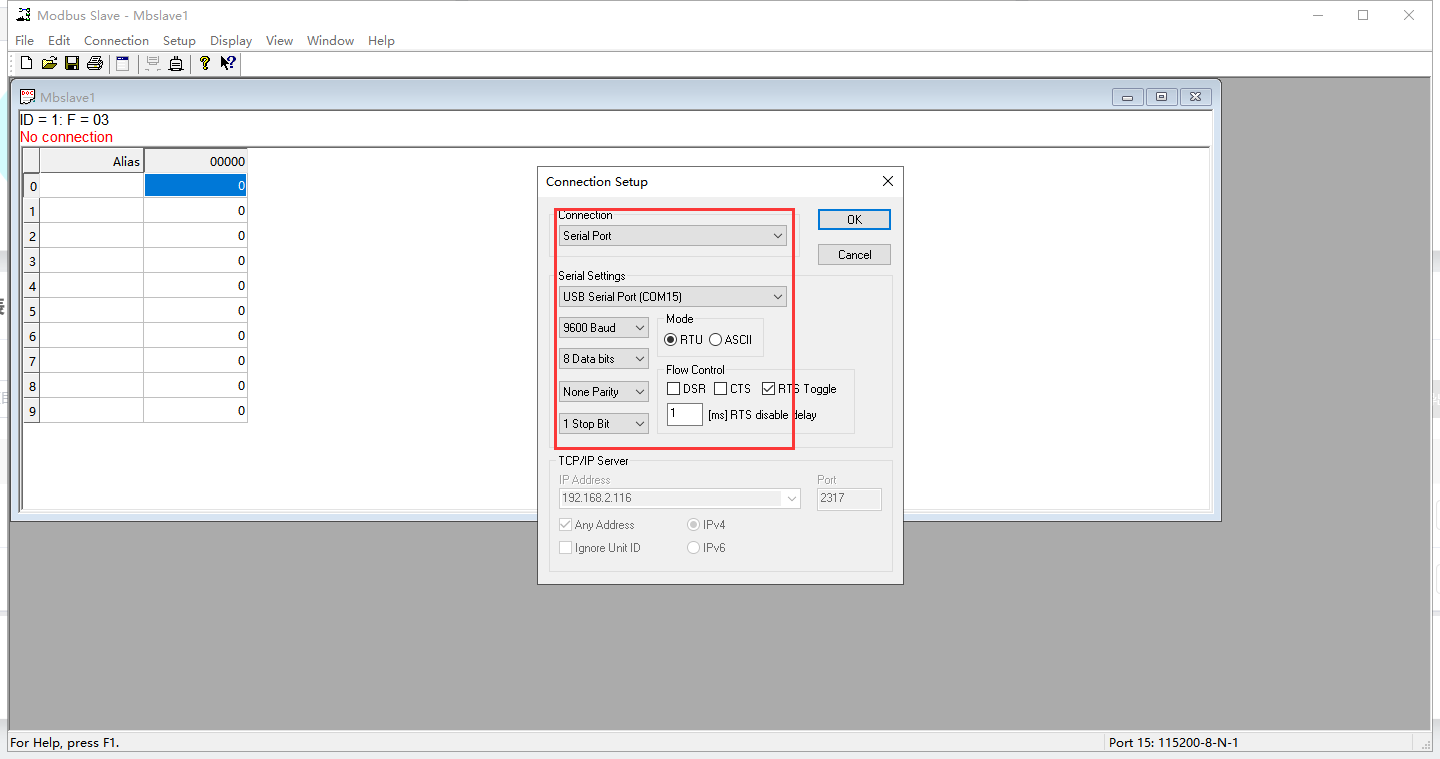

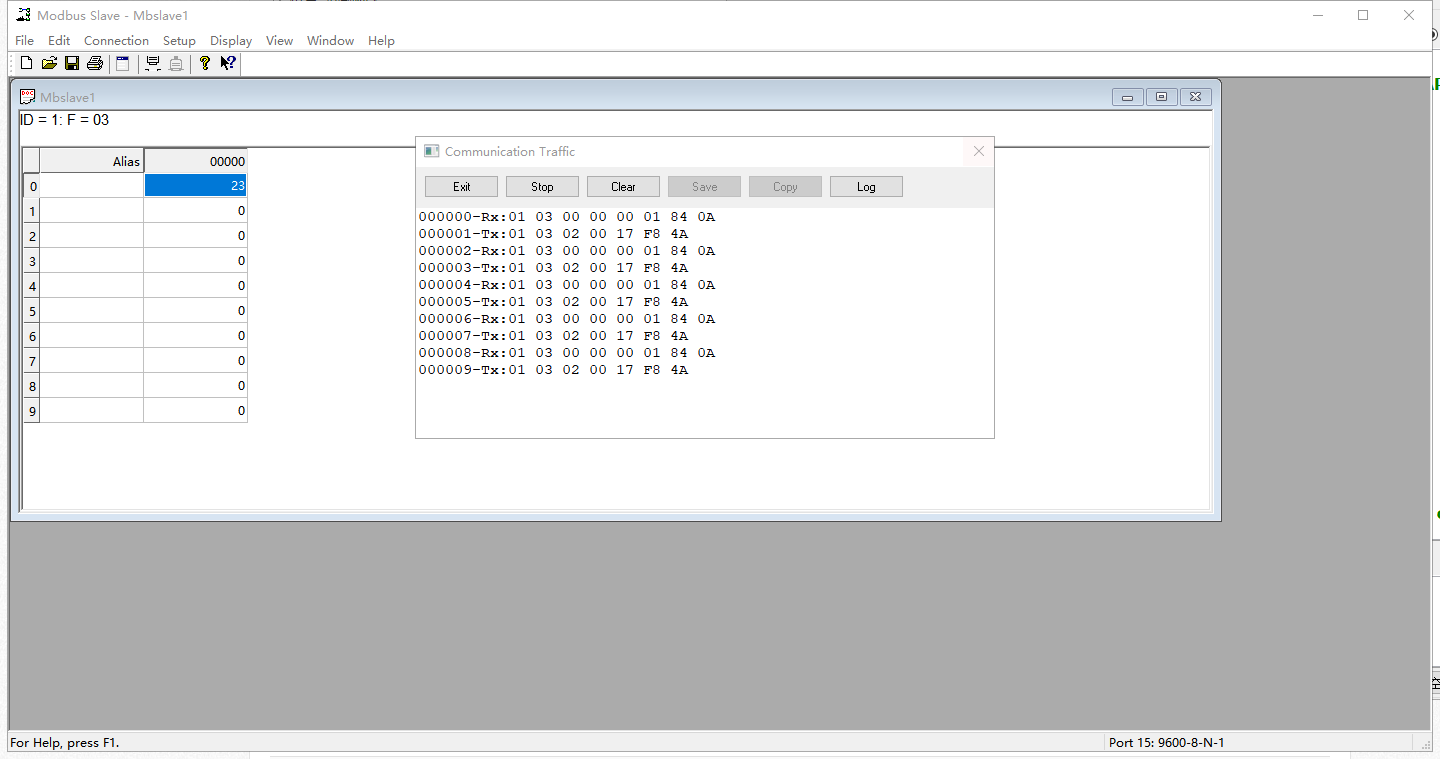

  10、打开modbus slave模拟软件，设置参数和NB模块串口参数一致，点击OK

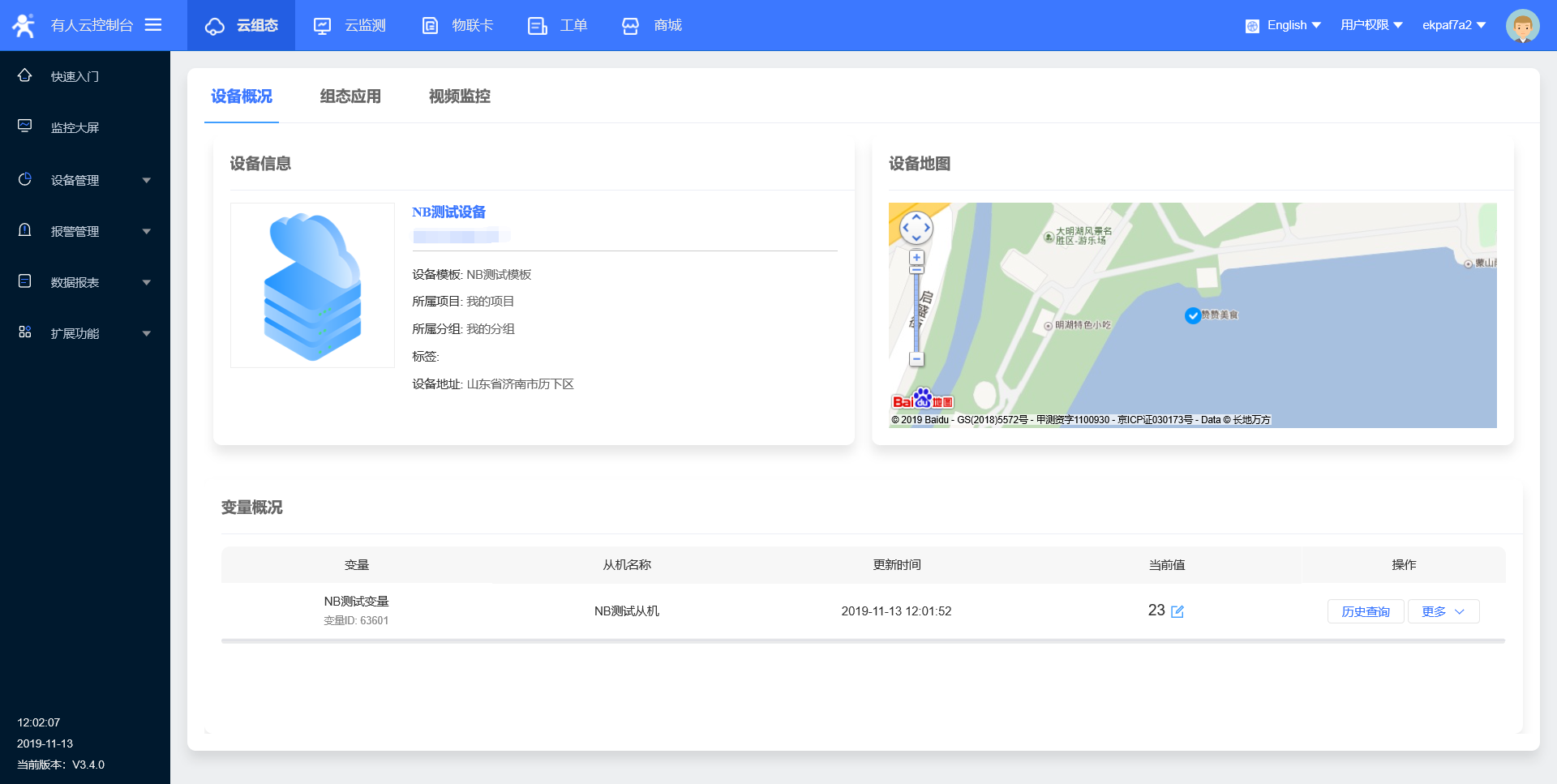

  11、在modbus slave串口软件发送数值,可以在透传云是哪个进行数据的显示，其中ID1是从机号，03是功能码。

  注意：

  1、NB卡出厂默认低功耗(PSM)，只有在模块主动上传数据时才会唤醒模块，且只有模块唤醒后的20s内模块能够接受数据，之后便进入休眠(PSM)，不接收服务器下发的数据。

  2、如果想要云端下发采集，可以关闭NB卡的低功耗或者开启设备端向服务器发送心跳包(定时唤醒)。

  3、NB设备重启或者重新驻网后，需要串口主动上传一包数据，激活设备上线才能进行双向数据通信。
