TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html

AT指令配置软件：http://www.usr.cn/Download/690.html

BLE103软件设计手册:http://www.usr.cn/Download/645.html

一、首先，需要确定一下您的蓝牙打印机是能连接BLE蓝牙通信的，其内部没有特殊协议，符合标准BLE通信协议

二、让蓝牙打印机厂家提供打印机的UUID

UUID有3个：服务UUID、TX_UUID、RX_UUID

我司的BLE蓝牙模块提供修改 UUID 功能（配置 UUID 只支持 128bit 格式），用户可以自行修改以用来连接不同厂家的从设备。

少数设备使用16/32位UUID，可定制。

三、进入AT指令模式，更改BLE的UUID，3个UUID全部改完后，设置BLE工作模式为主模式，然后发送AT+Z重启。

本次测试BLE是在出厂默认参数，用的是以下型号的打印机：

芯烨XP-58IIH热敏小票据POS58蓝牙打印机

合杰 XM-NAP-1 CB58B蓝牙打印机

其UUID为

Server_Uuid:49535343FE7D4AE58FA99FAFD205E455

Server_Tx_Uuid:495353431E4D4BD9BA6123C647249616

Server_Rx_Uuid:49535343884143F4A8D4ECBE34729BB3

四、设置步骤如下

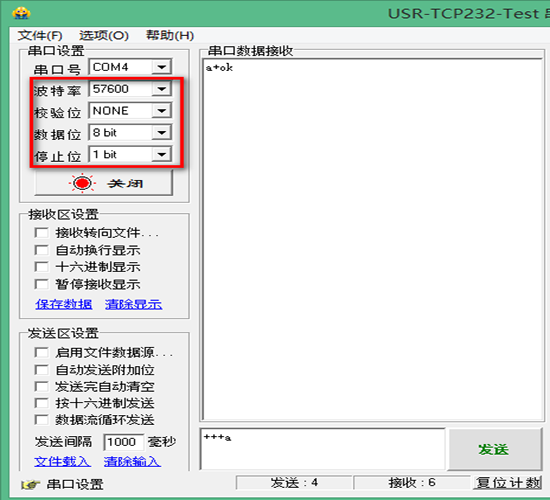

1、Ble蓝牙串口参数设置如下，发送+++a，进入AT指令模式，模块会返回a+ok



2、设置BLE的UUID与蓝牙打印机一致

AT+UUID?查询指令

AT+UUID=AA.......(.......为UUID，前面加AA或BB或CC)

AT+UUID=BB.......

AT+UUID=CC......

三个设置指令 AA是主服务uuid BB是TX服务 CC是RX服务

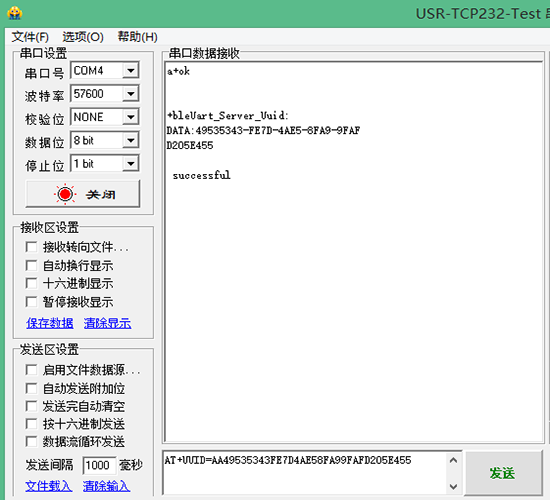

a、设置服务UUID

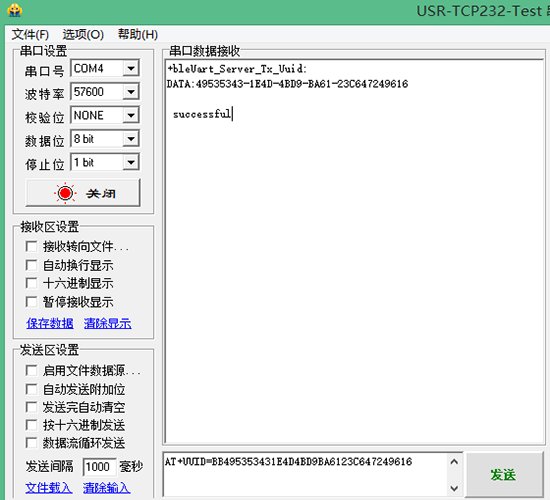

b、设置TX_UUID

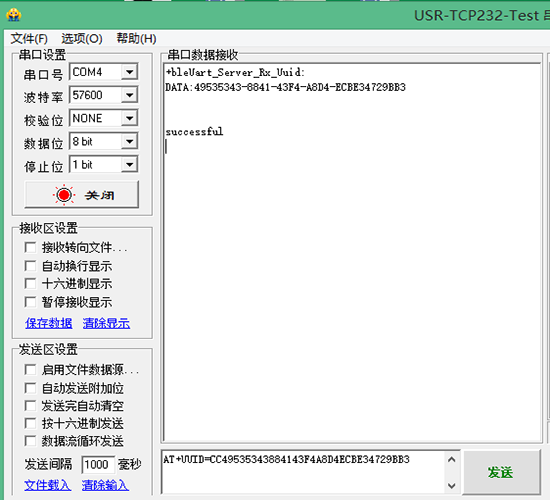

c、设置RX_UUID

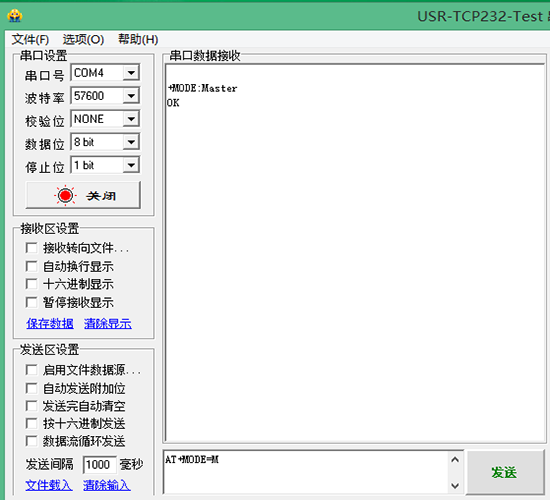

3、设置完UUID后，将模块的工作方式改为主模式

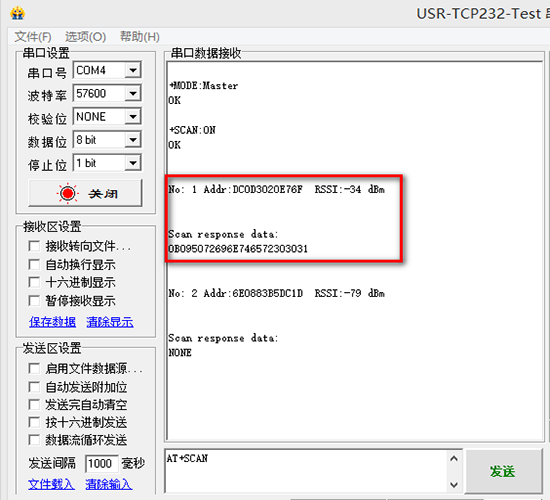

4、然后搜索一下周围的从模块，根据MAC确定要连接的设备

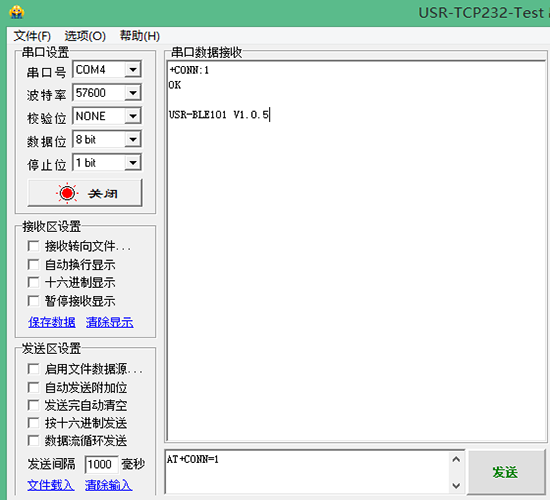

5、红框中的为蓝牙打印机的地址，然后发送AT+CONN=1进行连接打印机

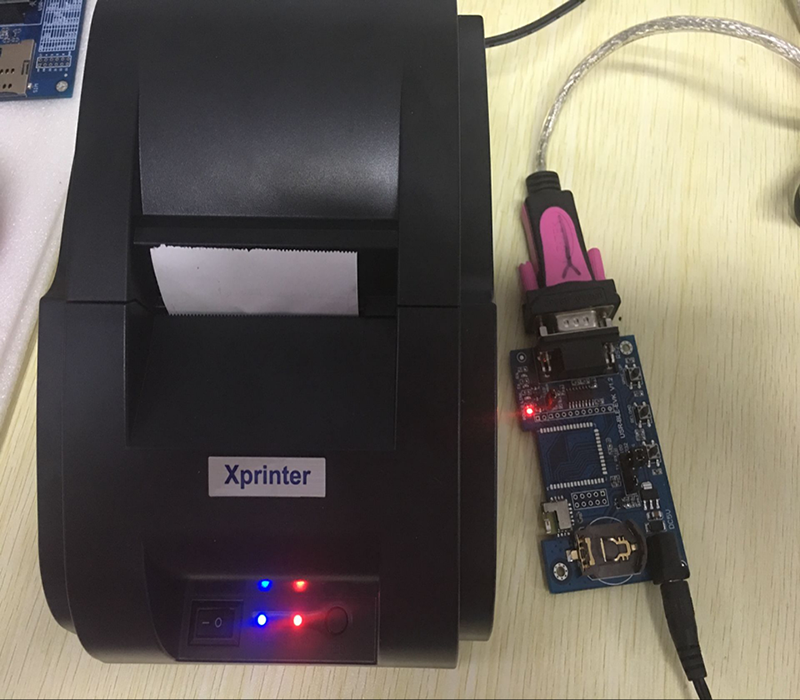

6、蓝牙打印机上电后，未连接上BLE蓝牙时，指示灯为红色，蓝牙评估板上的link灯快闪，如下图所示。

 

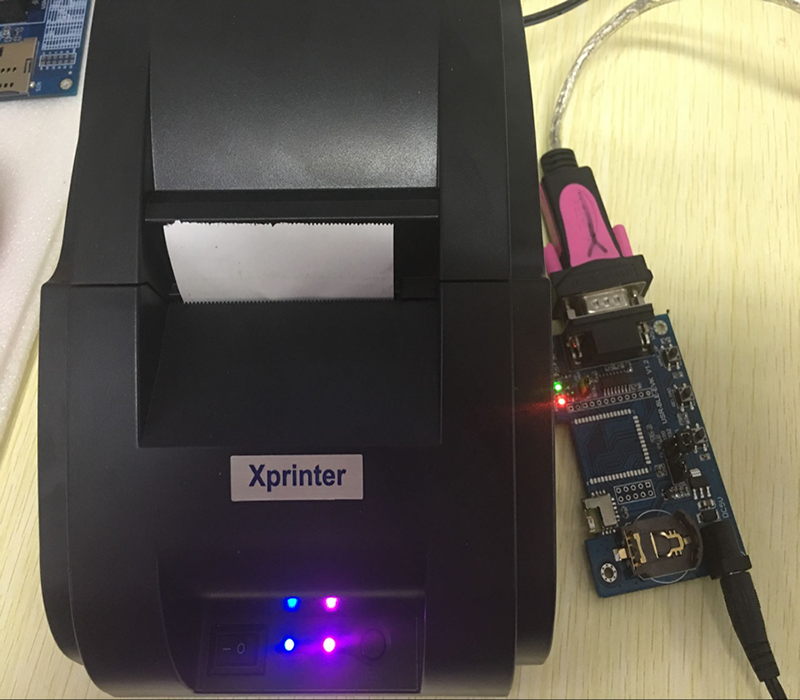

7、连接上BLE蓝牙后，指示灯变紫色，蓝牙评估板上的link灯常亮，如下图所示。

 

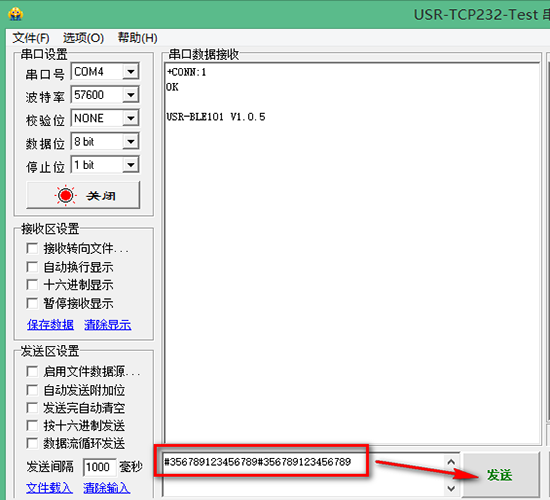

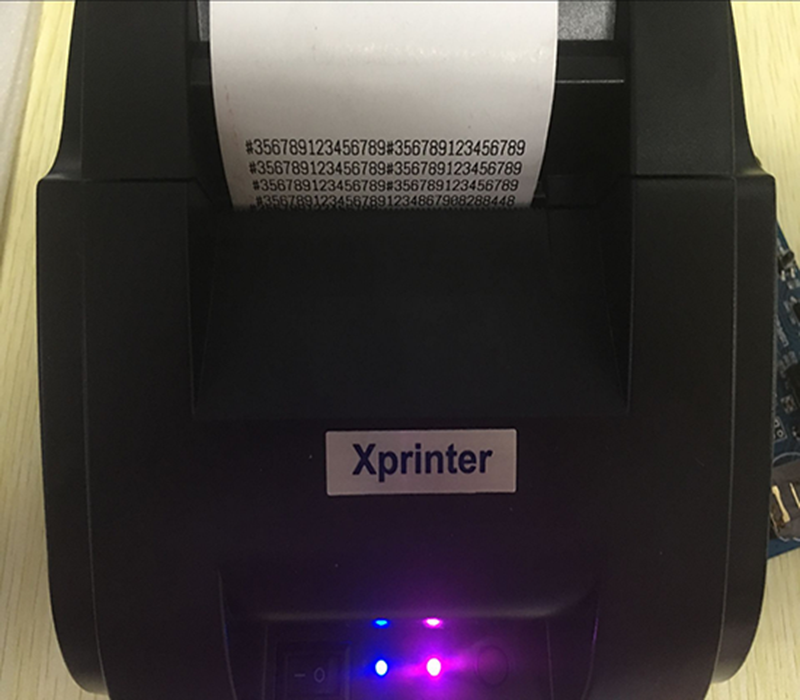

8、使用串口助手下发需要打印的数据，打印机上会直接显示出来，如下图所示。





注：若是通信不成功，使用AT指令：AT+MAXPUT=OFF配置蓝牙模块关闭最大输出测试
