准备的材料：USR W610 、标准电源线、232转usb线、

Usr-tcp232-test串口转网络调试助手（以下统称小黄人软件）

下载地址：http://www.usr.cn/Product/78.html

软件设计手册：http://www.usr.cn/Down/USR-W610-software-V1.0.3.pdf

数据流向：串口数据----w610封装-----socketA/socketB

接线：

                  电脑<——232转usb———w610——电源

一、操作步骤

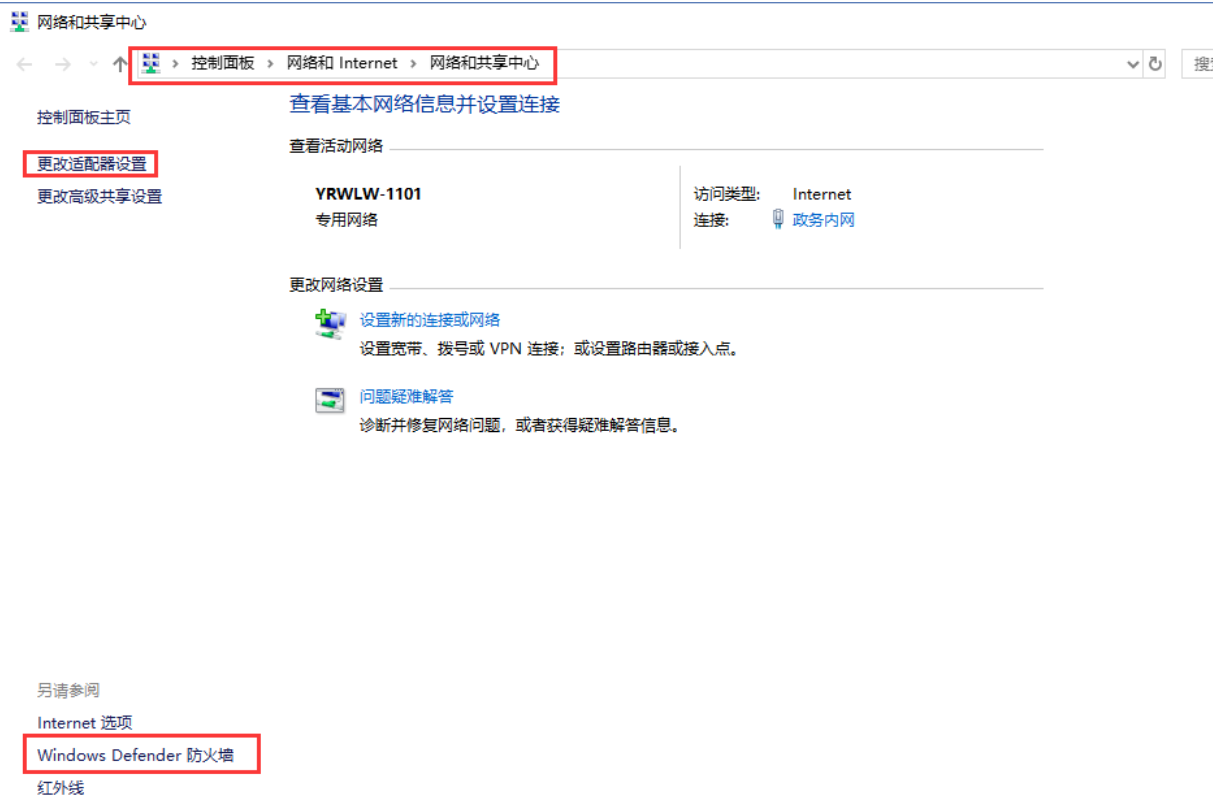

1、按路径：控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

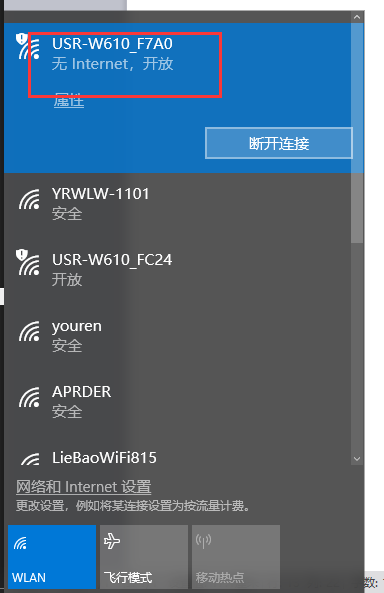

2. 电脑连接w610的WiFi，并在浏览器中输入610的ip10.10.100.254，输入账户密码admin，进入610的配置网页。

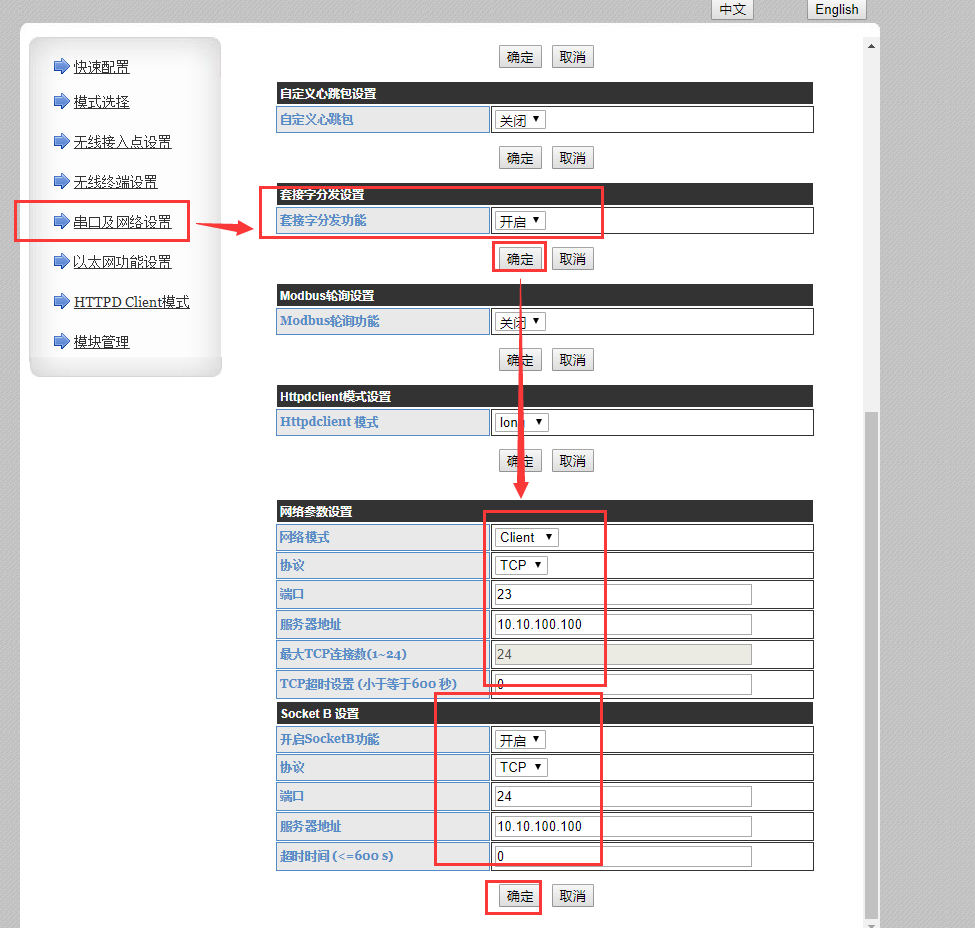

3. 选择串口及网络—>套接字分发协议开启—>确定

4. 网络参数设置——>网络模式选择client，协议为tcp，端口为23，服务器地址为10.10.100.100

5. SaocketB网络模式选择client，协议为tcp，端口为24，服务器地址为10.10.100.100

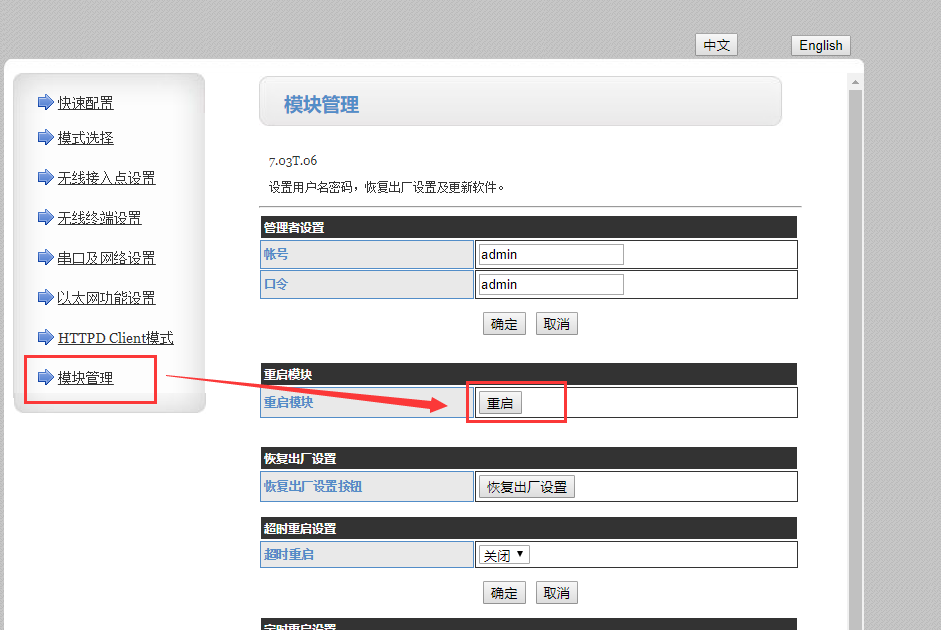

确定，重启。







6. 打开两个小黄人软件，选择串口，波特率57600，校验位none，数据位8，停止位1，打开

右侧协议类型选择tcp server，IP为10.10.100.100，端口号为23，连接；另一个小黄人软件右侧协议类型选择tcp server，IP为10.10.100.100，端口号为24。

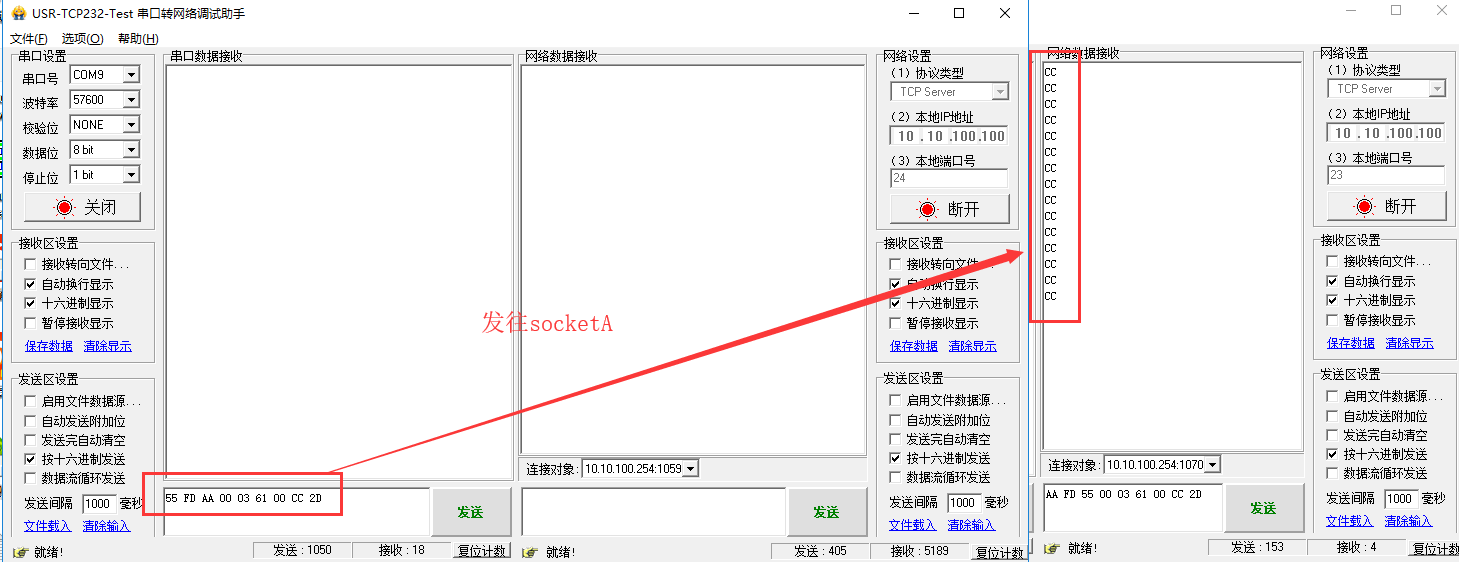

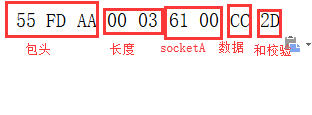

串口端输入数据：55 FD AA 00 03 61 00 CC 2D

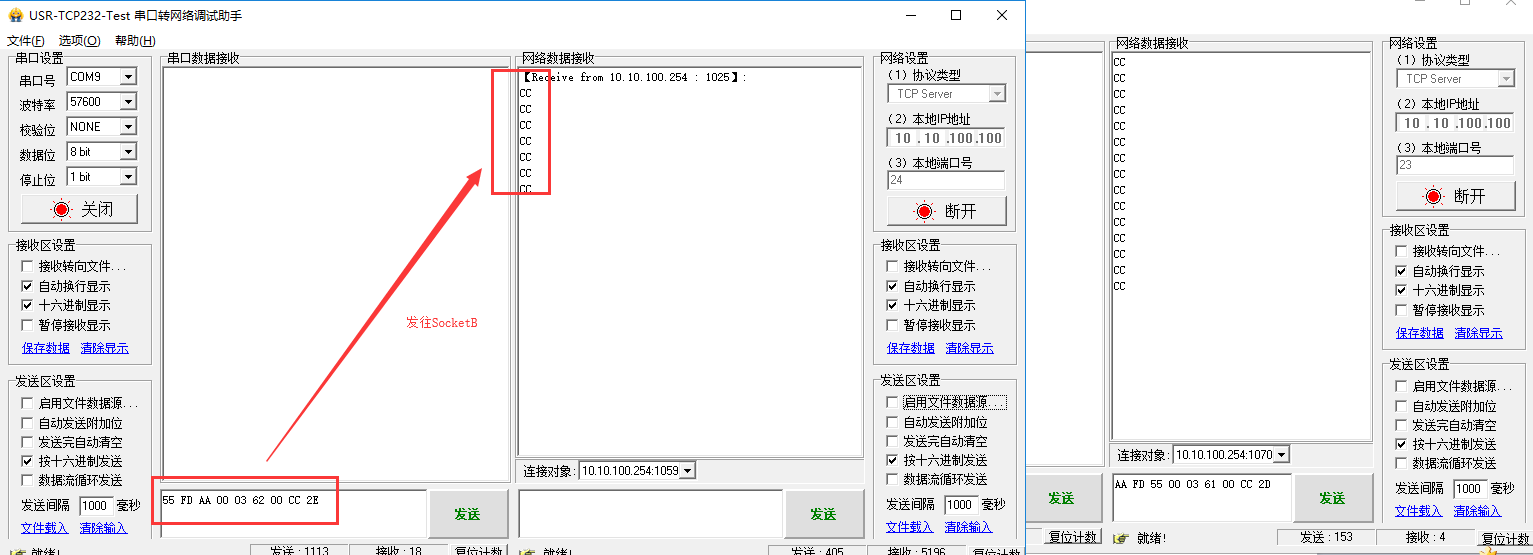

接下来我们修改参数区为6200（socketB），更改后重新计算和校验为2E，在串口端发送：

55 FD AA 00 03 62 00 CC 2E

由此实现数据往socketB的发送了

下面，我们从网络端口回发：

因为本次测试没有接dtu，所以，我们在网络端回发的时候，不需要加格式，只是单纯的发送数据就可以了！

注意：串口端给socketB发送数据时，socket输入数据无法立即回发，需要断开连接重新发送，就可以实现双向发送！

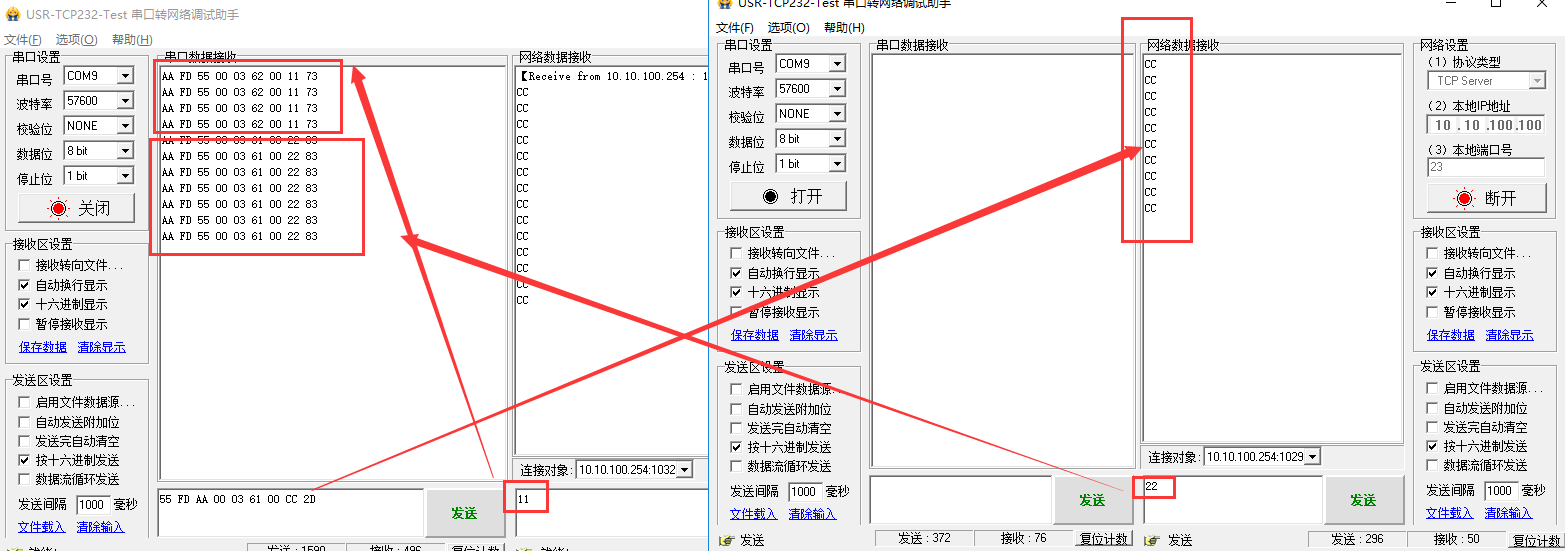

SocketA和B都重新断开，重新连接，都可以给串口端发送数据！如图所示
