USR-G806 AP&STA WiFi组网通信基本测试
2020-01-14


一、测试准备:

说明资料:

G806说明资料:

说明书:http://www.usr.cn/Download/466.html

软件设计手册:http://www.usr.cn/Download/467.html

本文档用电脑模拟路由器下网口通信设备:

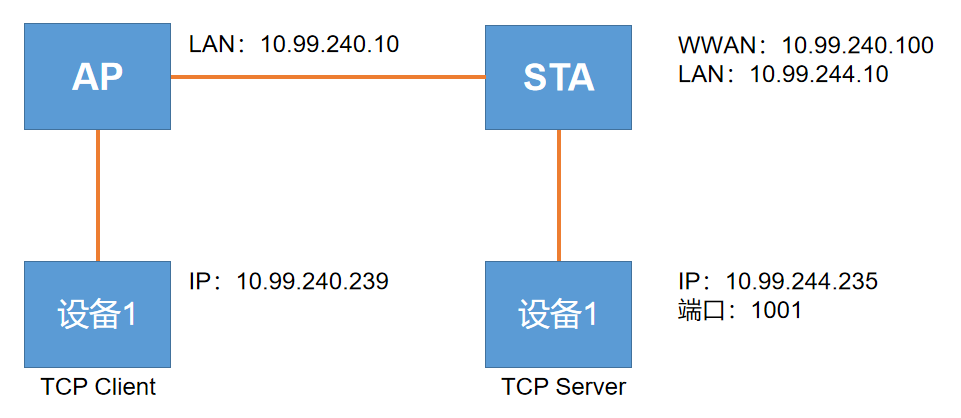

网络拓扑:



二、参数设置修改

1、修改IP网段

修改两台路由器的LANIP为需要的网段,注意两个路由器的LAN口网段不可以在同一网段。

注意:1>路由器出厂默认LANIP地址为:192.168.1.1

  2>ap路由器的LAN口不可以关闭DHCP

1>修改ap路由器的LANIP10.99.240.10,修改后点击保存、应用:



2>修改sta路由器的LANIP10.99.244.10,修改后点击保存、应用:



2、开启无线客户端功能

进入网络----无线客户端功能界面,勾选“开启”,在上方列表中找到对应的APSSID(列表右侧对应该AP信号强度,100为最强。),将APSSID和密码正确填写,然后点击保存,应用。



应用完成后,会在网络----接口界面生成一个WWAN接口,该接口会自动获取到一个IP,该IP是动态从上级的AP路由器获取。

3、MAC绑定IP

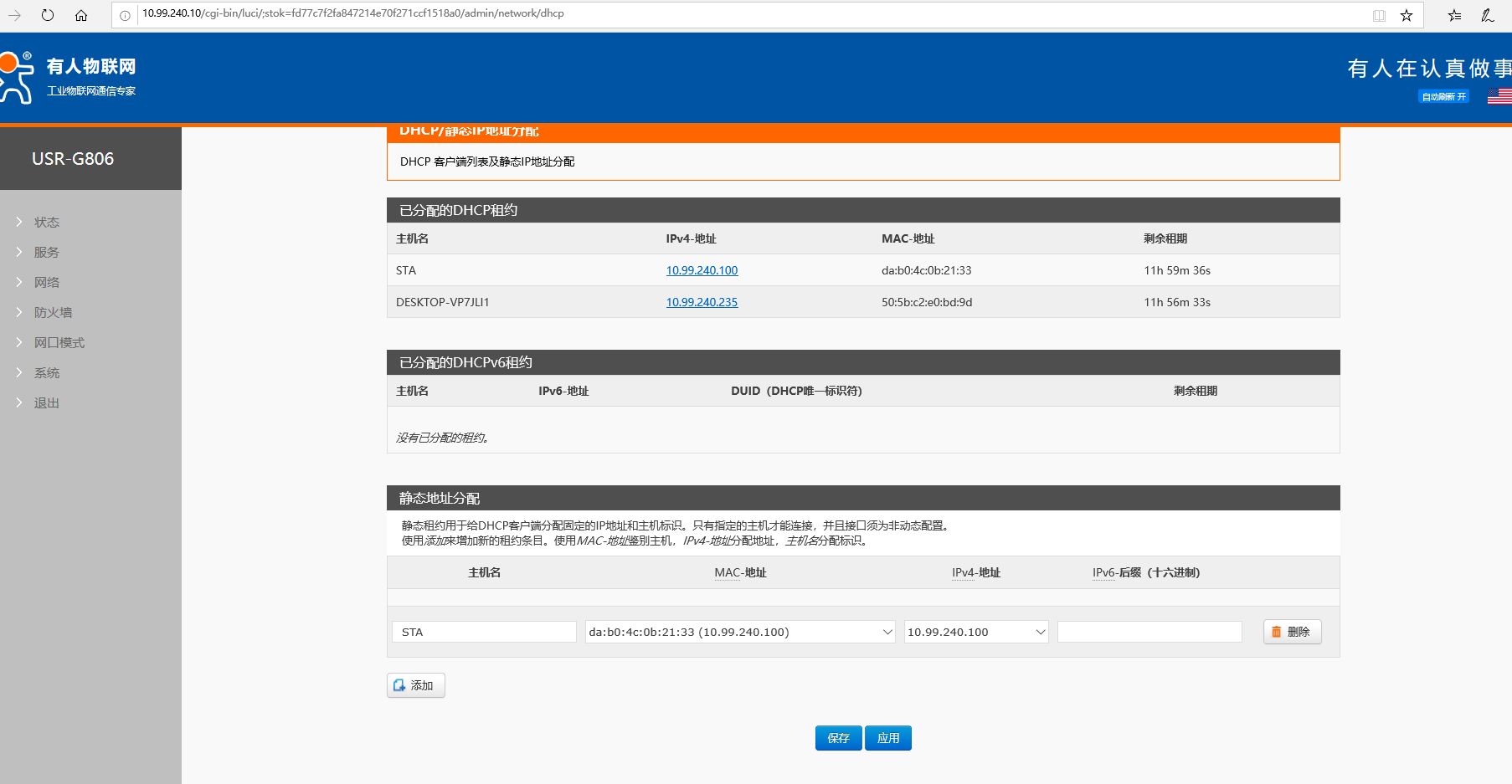

ap路由器进入网络----DHCP/DNS界面,设置mac绑定,为sta设备设定wwan口固定IP,比如10.99.240.100。设置完之后保存应用,重启设备



4、设置端口转发

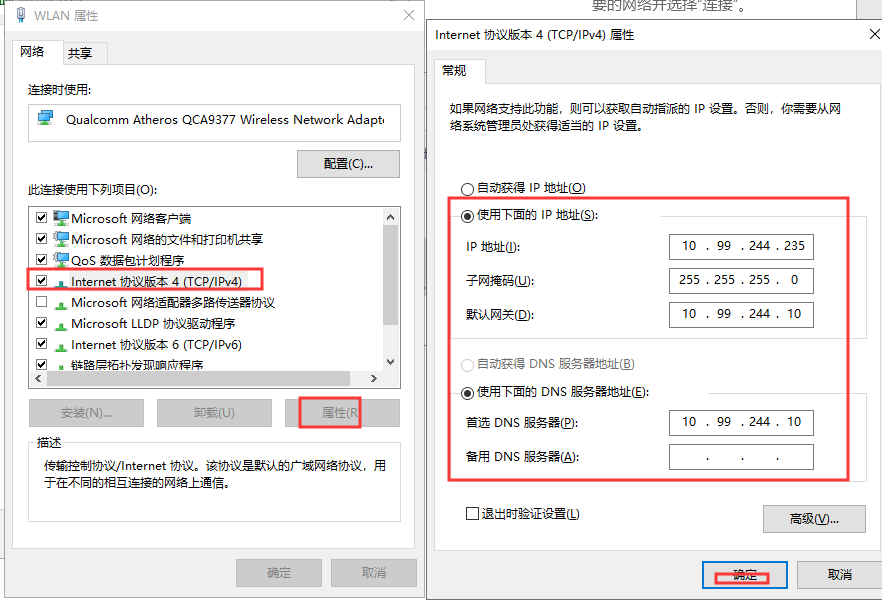

sta路由器下的子网设备设置静态IP,如10.99.244.235,并开启监听。(实际设备如果是PLC等设备要确认IP的设置和通信监听端口)。





sta路由器中防火墙中设置端口转发(外部端口和内部端口可以不一致),例如下图设置外网端口为1000,内部端口和上面的监听端口一致,为1001,保存应用

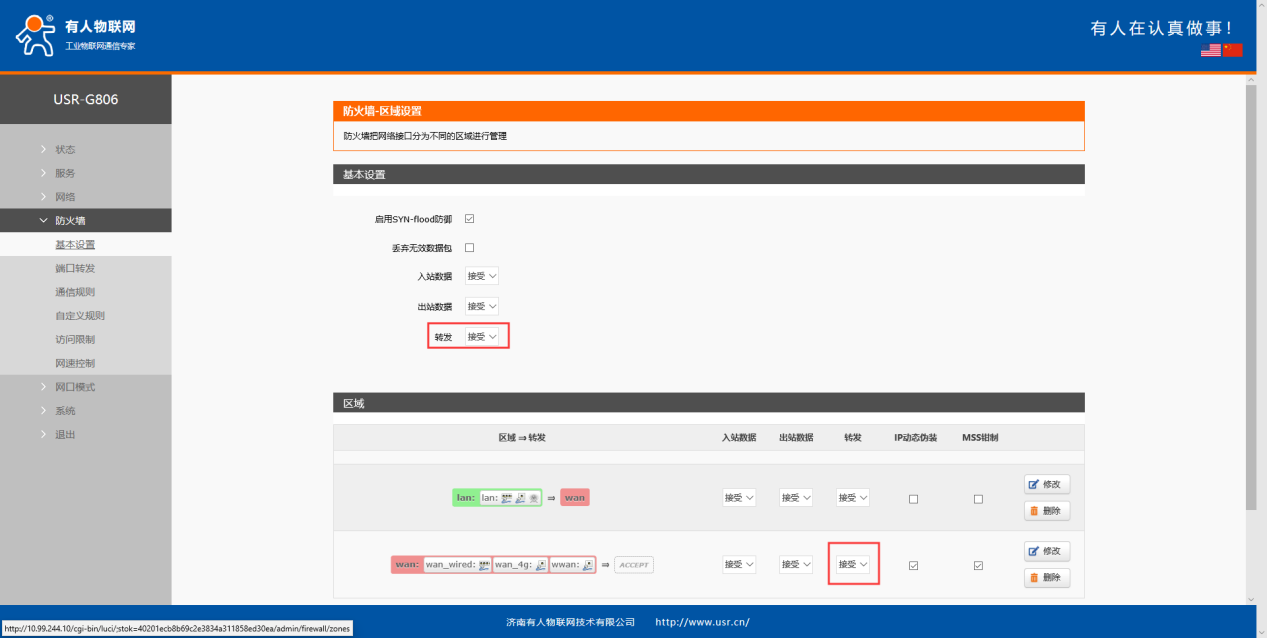

sta路由器防火墙---基本设置中的拒绝更改为接受,并保存应用



5、通信测试

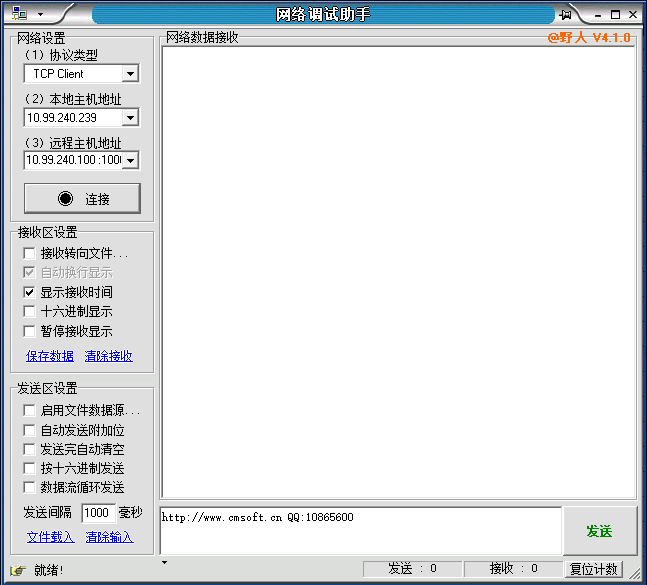

ap下的电脑上开启客户端,填好服务器地址和端口,因为做了映射,这里就填写stawwan接口地址和外部端口

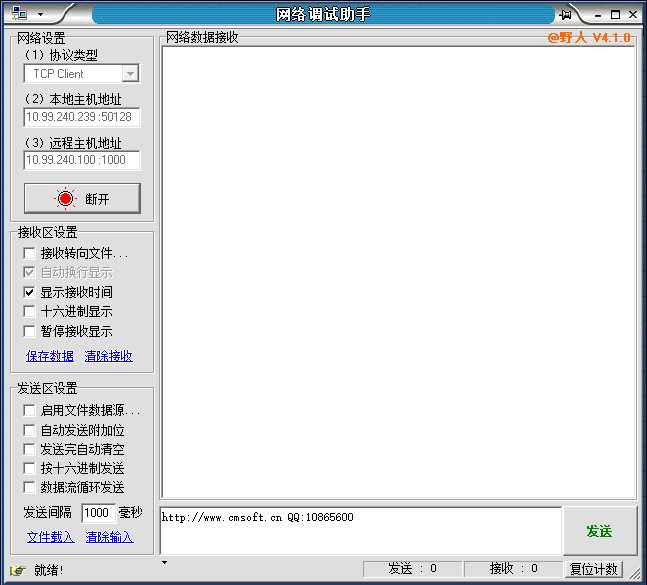

点击链接,连接建立。

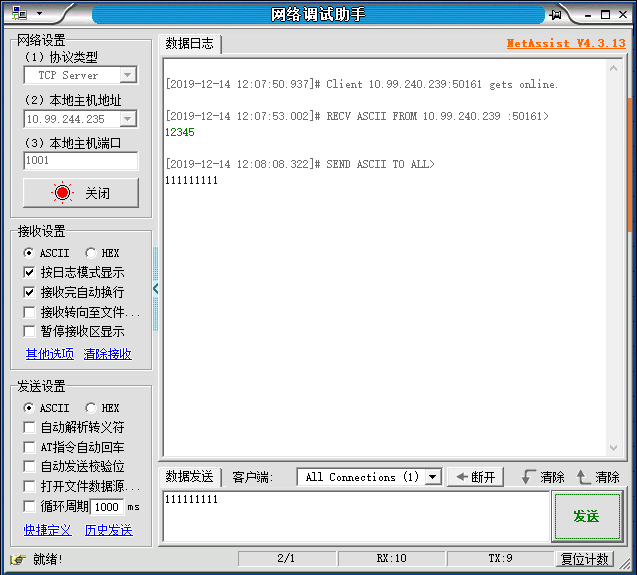

sta下的电脑的调试助手互相发数据,可以如下实现双向通信





同理,UDP测试如下:

Sta下改位网络通信协议更改为UDP

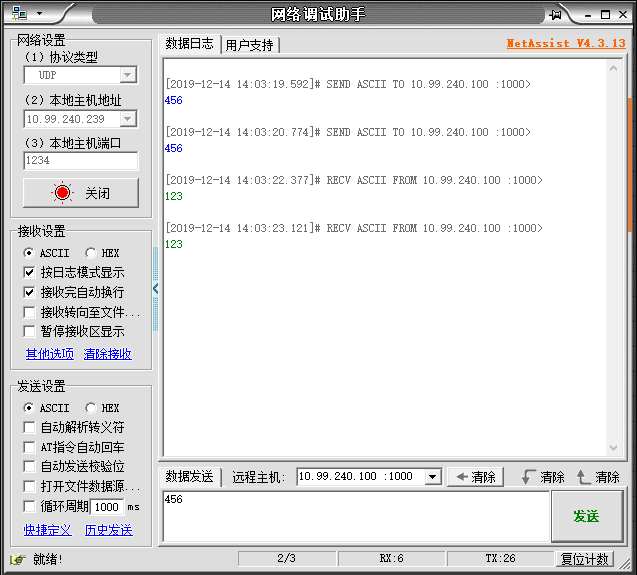

Ap下设备也更改为UDP协议,远程主机的IP就是sta路由器的WWANIP地址10.99.240.100,端口是映射的外部端口1000,设置完后发送数据,sta下的设备就能够识别到数据来源,然后实现双向数据传输:



相关测试文档链接:

1、工业路由器修改LANIP网段的步骤http://www.usr.cn/Faq/552.html

2、G806无线客户端(STA)功能基本使用http://www.usr.cn/Faq/406.html

3、路由器DHCP/DNS---静态IP绑定http://www.usr.cn/Faq/465.html
