USR-G776 串口AT指令基本测试案例
2020-01-14

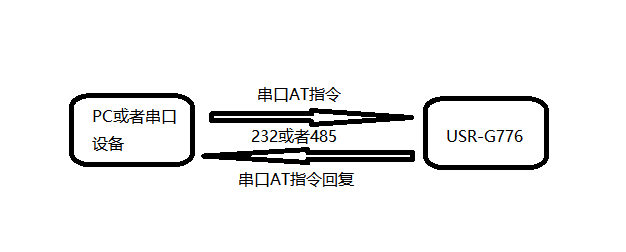

串口AT指令拓扑连接图如图所示。



串口AT指令优点:

我司的USR-776 DTU正常配置参数,需要先通过发送+++等一系列操作,之后才可以发送AT指令进行配置,详情参看软件设计手册:http://www.usr.cn/Down/USR-G776-software-V1.0.1.pdf 3.1.2章节。

若客户在设计的过程中不想采用这种繁琐的方式配置DTU的话,可以采用串口AT指令的方式对776进行设置,串口AT指令发送时上电后无需进入配置状态这个步骤,在正常通信的情况下,可直接发送指令。



串口AT指令格式:命令密码+AT指令的方式。

776默认串口参数:波特率115200,起始位1位,停止位1位,数据位8位,无校验,无流控。

注:命令密码出厂默认是admin。该密码可以使用AT指令AT+CMDPW来进行查询和修改,命令密码最长支持10个字节的长度,修改生效之后若再次使用串口AT指令时。命令密码需要写修改之后的密码。

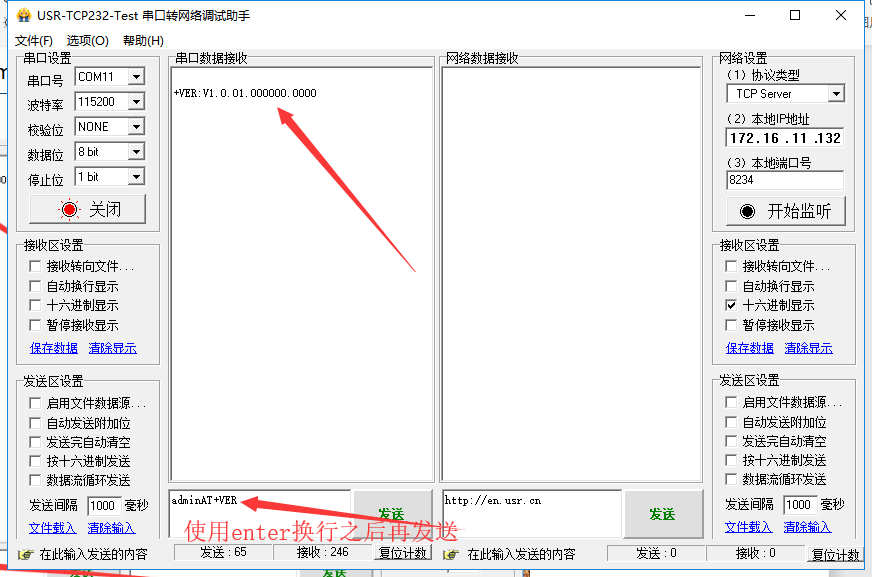

例如查询776的固版本:adminAT+VER,发送时使用enter换行之后再发送。



使用串口AT指令修改776的波特率过程如下:

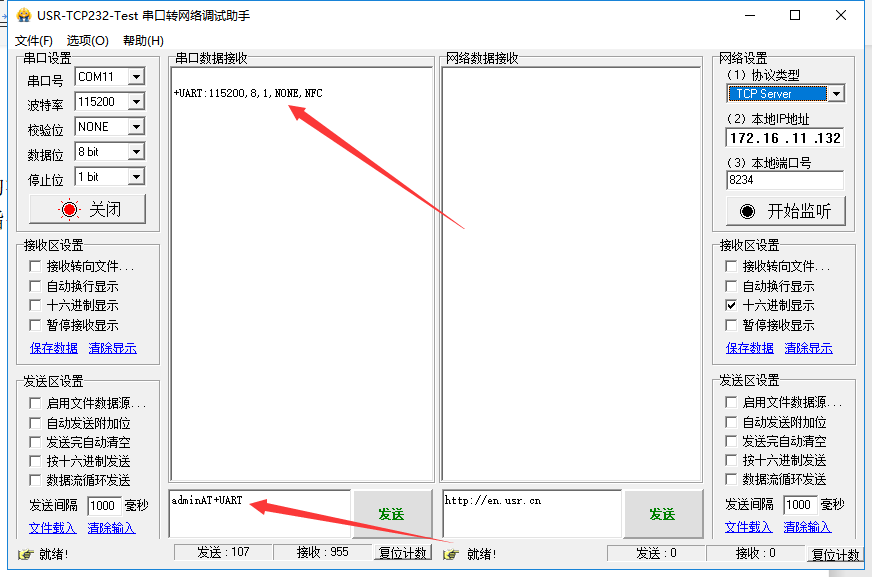

1. 首先使用修改串口参数指令查询一下串口参数:(实际修改波特率时该步可以不执行)

adminAT+UART

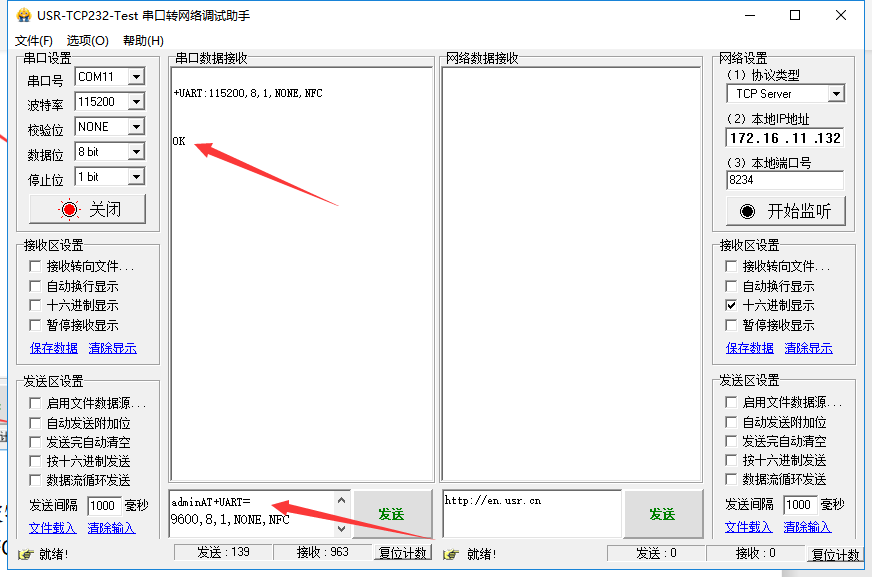

2. 使用修改串口参数指令修改波特率为9600

adminAT+UART=9600,8,1,NONE,NFC修改成功之后模块会返回ok

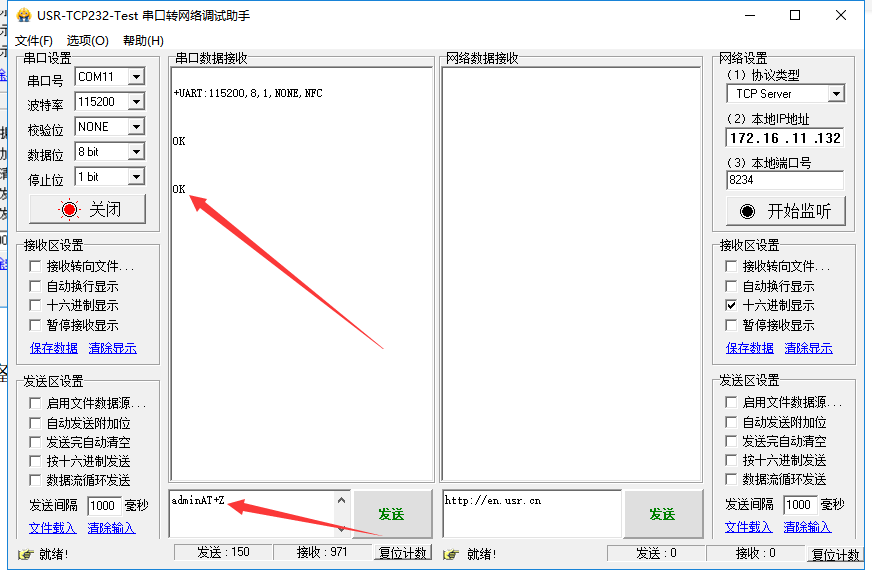

3. 使用设备重启指令使刚才修改的波特率生效。(没有这一条指令不会参数修改生效)

adminAT+Z

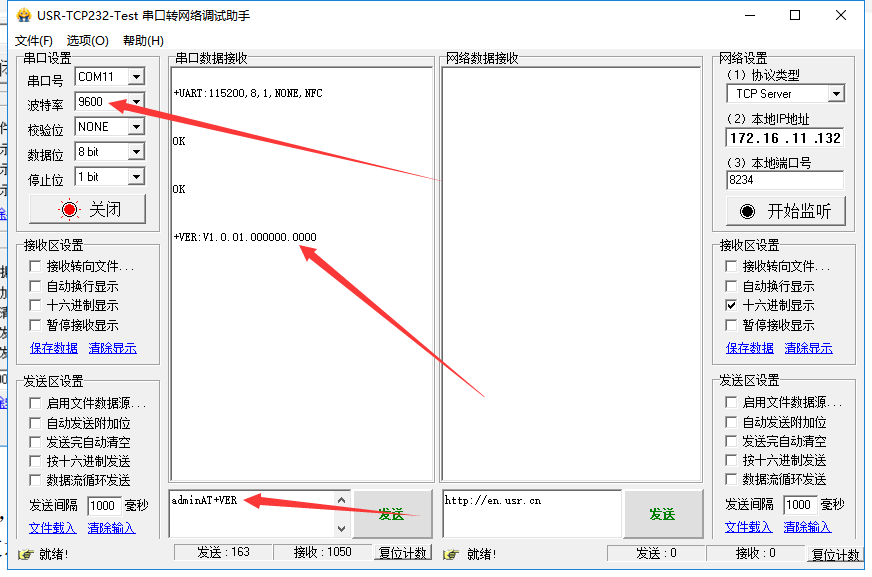

4. 生效之后,DTU会重启,此时,将串口助手串口波特率修改为9600,然后重新打开串口,我们任意发送指令与DTU通信,可以进行正常通信。
