USR-C322 模块Simplelink智能配网功能测试案例
2020-01-16


1、需要下载的软件和说明书

SimpleLink资料下载:http://www.usr.cn/Download/218.html

USR-WIFI232-Setup-AT指令设置软件http://www.usr.cn/Download/91.html

C322说明书:http://www.usr.cn/Download/215.html

C322软件设计手册:http://www.usr.cn/Download/308.html

C322硬件设计手册:http://www.usr.cn/Download/309.html

2. 测试

(1) 首先在移动终端上安装 APP。

(2) 将模块焊接到测试底板上,模块正常供电。

(3) 手机连接C322要配置的路由wifi。

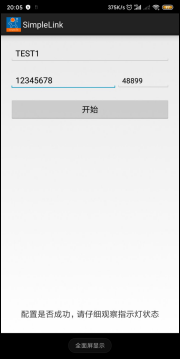

(4) 打开Simplelink APP,输入wifi密码端口号:48899,拉低模块 Reload 引脚 1-3 秒,则模块进入 Simplelink 配置,模块不断检测接收的数据包,成功解析出接收到广播包的 SSID 和密码后,模块主动去连接 AP。

APP点击“开始”,观察模块LINK指示灯状态,常亮表示连接成功。

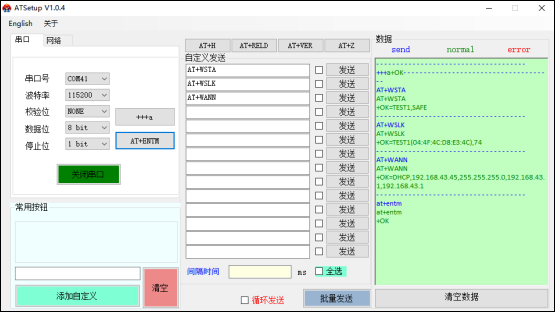

(5) 手机使用小红人软件打开串口,模块默认串口参数为: 波特率 115200、无校验、8 位数据位、1 位停止位。点击“+++a”,会返回+ok,说明已经进入命令行模式。

AT+WSTA :查询STA模式下连接wifi的ssid与密

AT+WSLK :查询STA链接状态

AT+WANN :查询获取到的IP

AT+ENTM :退出AT指令模式
