USR-C210快速联网协议基本测试

2020-01-16

分享到:
{}

1、需要下载的软件

USR-WIFI232-Setup-AT指令设置软件http://www.usr.cn/Download/91.html

USR-TCP232-Test 串口网络二合一调试工具:

http://www.usr.cn/Download/27.html



2. 快速联网协议

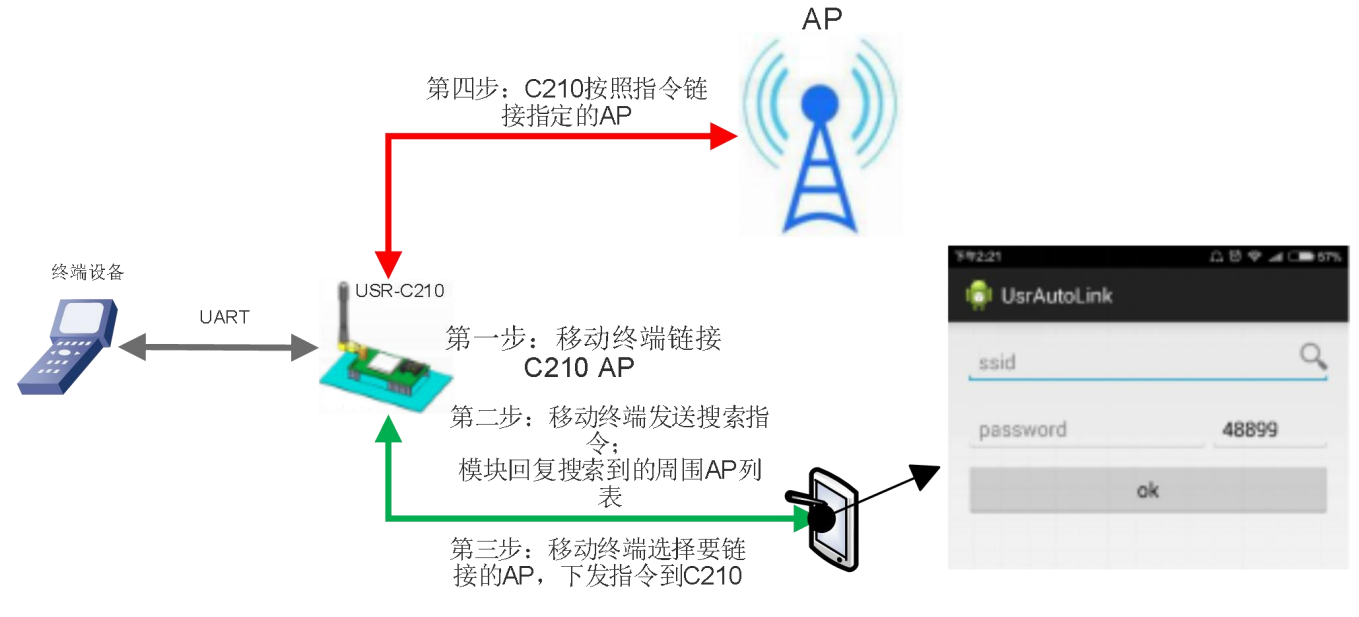

模块工作在 AP 模式下时,会开启一个用于接收快速联网协议命令的 UDP 端口,端口号为 48899(与局域网搜索端口相同,可设置)。电脑或手机可与模块 Wi-Fi 网络直连,通过 UDP 协议下的指令,查询 SSID 信息列表和 设置路由器 SSID 及密码。设置完成后,模块会自动重启,连接至设定的路由器,此时工作在 STA 模式。

协议格式说明:

a. 查询指令

序号

名称

字节数

说明

1

包头

1

固定值 0xFF

2

长度

2

长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。

3

命令字

1

命令类型,0x01 为查询指令

4

校验字

1

包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和。



回复指令

序号

名称

字节数

说明

1

包头

1

固定值 0xFF

2

长度

2

长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。

3

命令字

1

命令类型,查询指令对应的回复指令为 0x81

4

AP 个数

1

当前搜索到的 AP 的个数

5

SSID1

不定长

路由器 1 的 SSID

6

结束符

1

路由器 1 的 SSID 结束符,固定值 0x00

7

信号强度 1

1

路由器 1 网络的信号强度,范围 0~100,对应的实际值为 0%~100%

8

结束符

2

信号强度 1 的结束符,0x0D,0x0A

...

...

...

....

M

SSIDn

不定长

路由器 n 的 SSID

M+1

结束符

1

路由器 n 的 SSID 结束符,固定值 0x00

M+2

信号强度 n

1

路由器 n 网络的信号强度,范围 0~100,对应的实际值为 0%~100%

M+3

结束符

2

信号强度 n 的结束符,0x0D,0x0A

M+4

校验字

1

包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和



例子:

手机发送给模块(十六进制数):FF 00 01 01 02

模块返回给手机(十六进制数):FF 00 14 81 02 54 45 53 54 31 00 40 0D 0A

54 45 53 54 32 00 37 0D 0A 1F



解释:手机向模块发送查询指令,查询路由器相关信息。模块返回给手机的信息是:有 2 个路由器,路由器 1 的 SSID 为“TEST1”,信号强度为 64%;路由器 2 的 SSID 为“TEST2”,信号强度为 55%。

注:模块回复的路由器信息是根据信号强度排序过的。





b. 设置命令

序号

名称

字节数

说明

1

包头

1

固定值 0xFF

2

长度

2

长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。

3

命令字

1

命令类型,0x02 为设置指令

4

保留字

1

默认为 0x00

5

SSID

不定长

路由器的 SSID。

6

分隔符

2

SSID 结束符,固定值 0x0D,0x0A

7

密码

不定长

路由器的密码。

8

校验字

1

包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和。



回复指令

序号

名称

字节数

说明

1

包头

1

固定值 0xFF

2

长度

2

长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。

3

命令字

1

命令类型,0x82 为设置指令对应的回复指令

4

校验值

1

SSID 的校验结果,如果可以查到此 SSID 对应的网络值为 0x01,如果查不到,值为 0x00。

5

校验值

1

密码的校验结果,如果密码的格式正确值为 0x01,如果不正确,值为 0x00。

6

校验字

2

包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和。



例子:

手机发送给模块(十六进制数):FF 00 11 02 00 54 45 53 54 31 0D 0A 31 32 33 34 35 36 37 38 3F

模块返回给手机(十六进制数):FF 00 03 82 01 01 87



解释:手机向模块发送设置指令,设置 SSID 为“TEST1”,密码为“12345678”。模块返回给手机的信息是:存在 SSID 为“TEST1”的网络,密码格式正确。

3. 测试举例

配置C210连接路由ssid为“TEST1”,密码为“12345678”的路由:

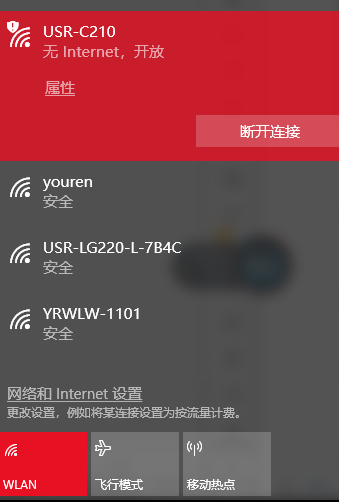

a. C210默认为AP模式,电脑连接C210的wifi。

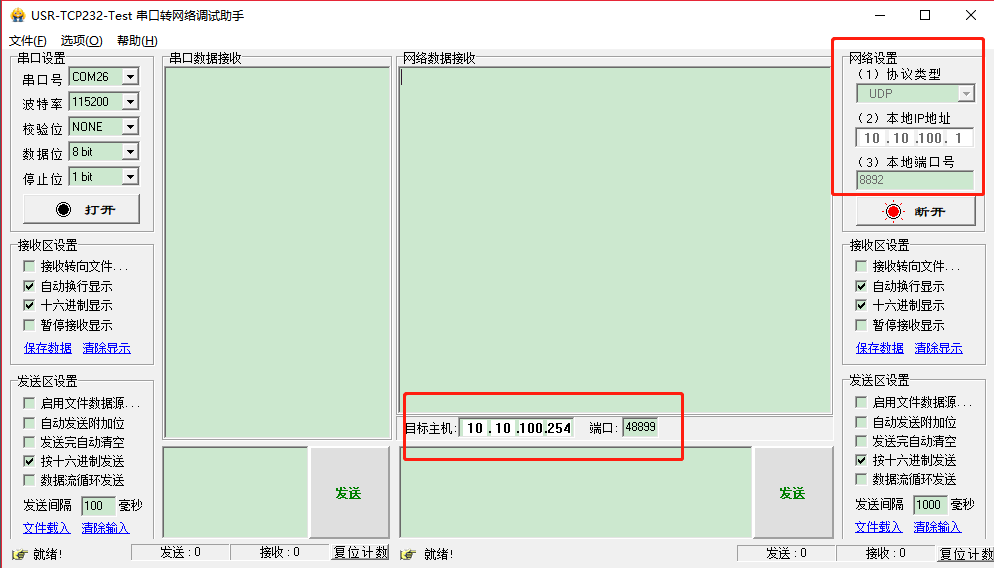

b. 打开USR-TCP232-Test串口与网络调试助手,网络设置 - 协议类型:UDP,

本地ip为电脑连接C210获取到的ip,本地端口自定义设置。

设置完点击连接。

设置目标主机为210模块自身lan口IP,默认为10.10.100.254,端口:48899

C21X、C322系列模块端口:48899, USR-WIFI232-A2\B2端口号为49000 )

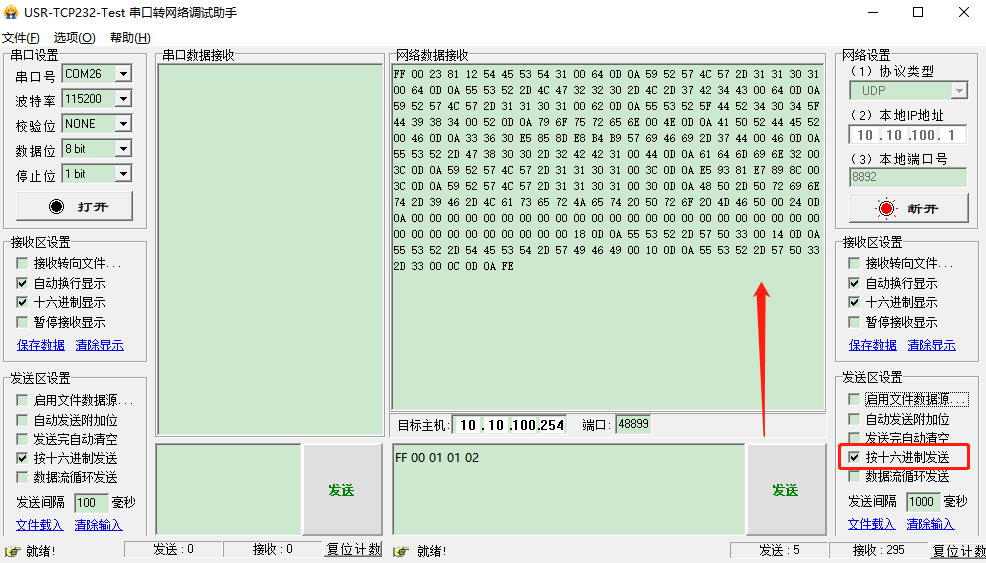

c. 按十六进制发送FF 00 01 01 02”,查询周围路由wifi。

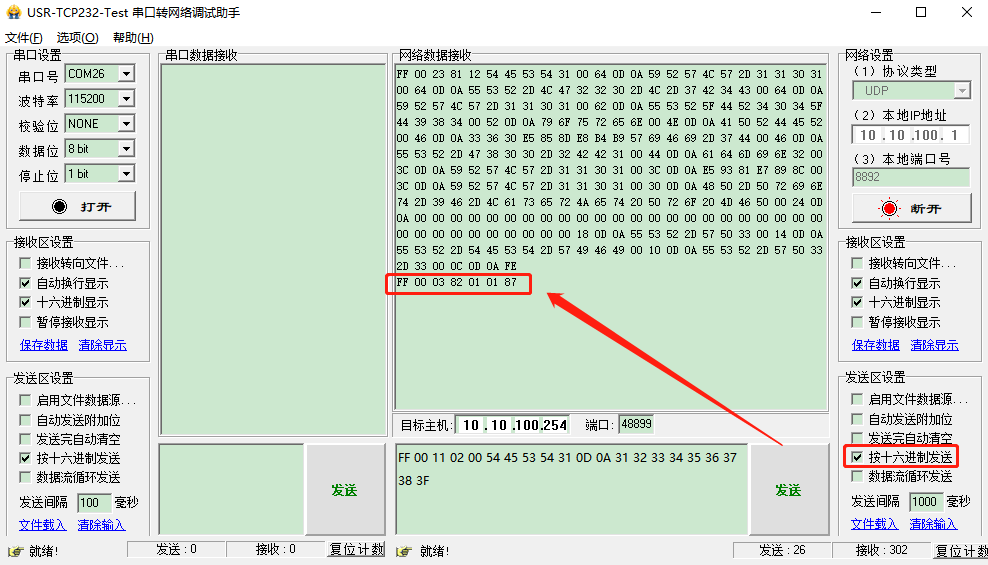

d. 配置要连接的路由“TEST1”、密码为“12345678”按十六进制发送“FF 00 11 02 00 54 45 53 54 31 0D 0A 31 32 33 34 35 36 37 38 3F



e. 查询模块是否配置并连接路由wifi.

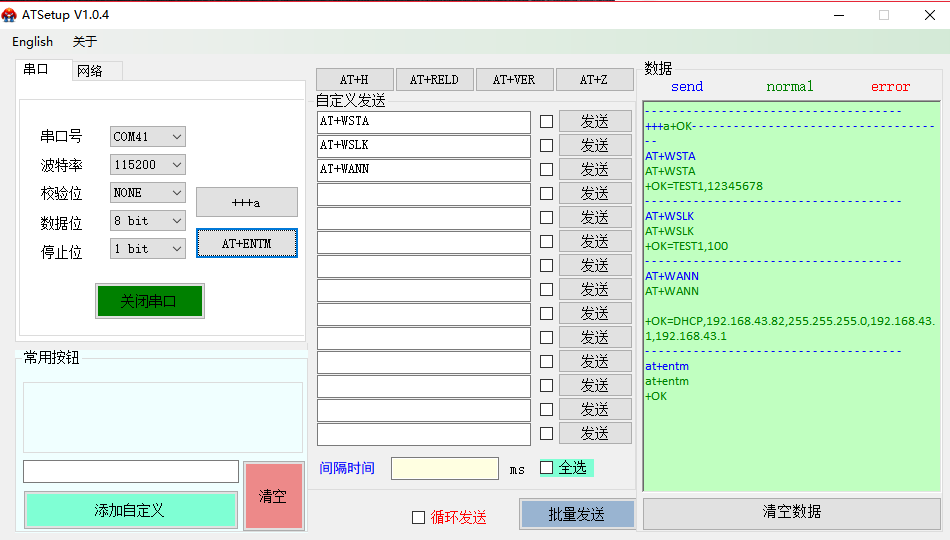

打开ATSetup软件,正确打开串口,点击“+++a”返回OK进入AT命令模式。

AT+WSTA :查询STA模式下连接wifi的ssid与密

AT+WSLK :查询STA链接状态

AT+WANN :查询获取到的IP

AT+ENTM :退出AT指令模式
