USR-DR404 STA模式连接路由器4种工作模式测试

2020-02-11

分享到:
{}

1、资料下载:

导轨式WIFI串口服务器 USR-DR404 产品介绍:http://www.usr.cn/Product/289.html

软件设计手册:http://www.usr.cn/Download/894.html

说明书http://www.usr.cn/Download/895.html

硬件设计手册http://www.usr.cn/Download/828.html

规格书http://www.usr.cn/Download/829.html

串口AT指令配置软件下载链接http://www.usr.cn/Download/707.html

USR-TCP232-Test有人网络调试助手软件下载链接(串口调试助手二合一http://www.usr.cn/Download/27.html

USR-VCOM 虚拟串口软件下载链接http://www.usr.cn/Product/72.html

2、准备工作:

注意:在开始测试之前,一定要把电脑上的防火墙关闭,退出杀毒软件;在适配器设置中禁用本地网卡、VPN、虚拟机以及其他的网络设备。

3、硬件连接:

USR-DR404(以下简称DR404)使用端子供电,注意DR404端子 + 接电源正,DR404端子 -接电源负。电源供电范围使用DC:5-36V 。

串口接线,调试可以使用USB-RS485串口线去接线。DR404的485端子A接USB-RS485的A,DR404的485端子B接USB-RS485的B。注意:如果接客户485设备,设备有GND,地线接端子的G。

USR-DR404安装wifi天线,棒状wifi天线。

路由器一个,我用的是公司路由器产品USR-G806,路由器的wifi名称是USR-G806-0011-JIN,密码是88888888。

接线如下图:



4、登录网页:

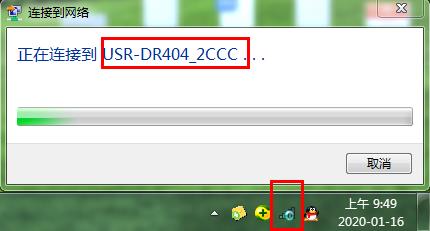

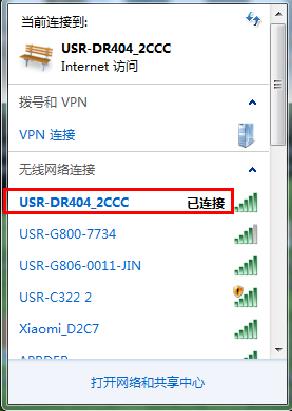

USR-DR404出厂默认是AP模式,电脑无线网卡去搜索USR-DR404的wifi。

举例USR-DR404_2CCC,热点名称是产品名+下划线+MAC后4位。MAC可以用产品右侧贴膜标签上看到,MAC:9CA525A12CCC。

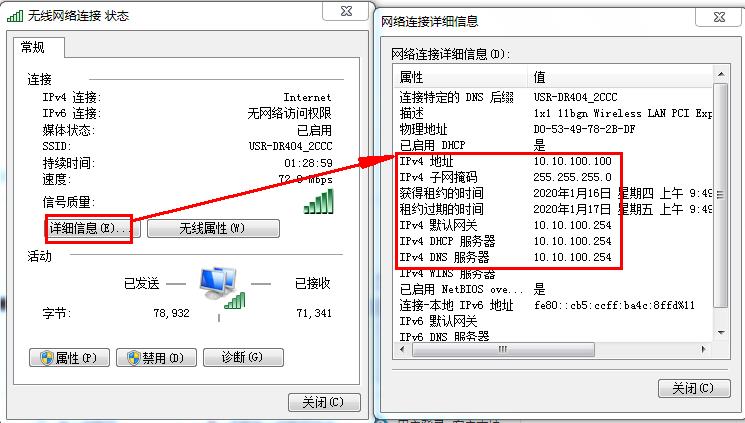

可以通过无线网络连接,去查看状态,点击详细信息,就可以看到电脑连接USR-DR404,电脑的IP是10.10.100.100。

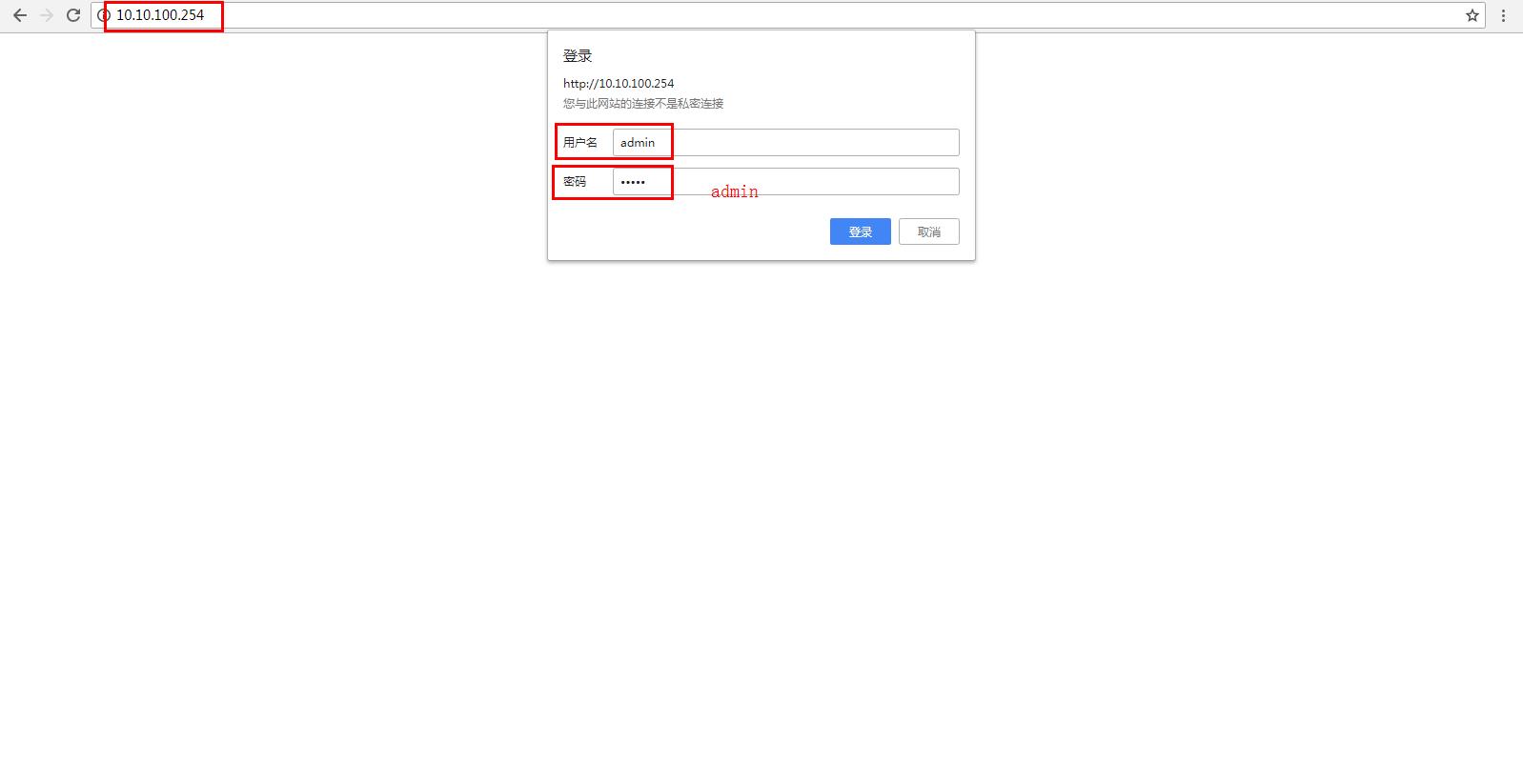

USR-DR404默认IP是10.10.100.254,用这个IP,在浏览器输入,进入USR-DR404的内置网页,可以对DR404进行参数查看和参数配置。登录用户名和密码都是admin。





5、配置STA模式参数:

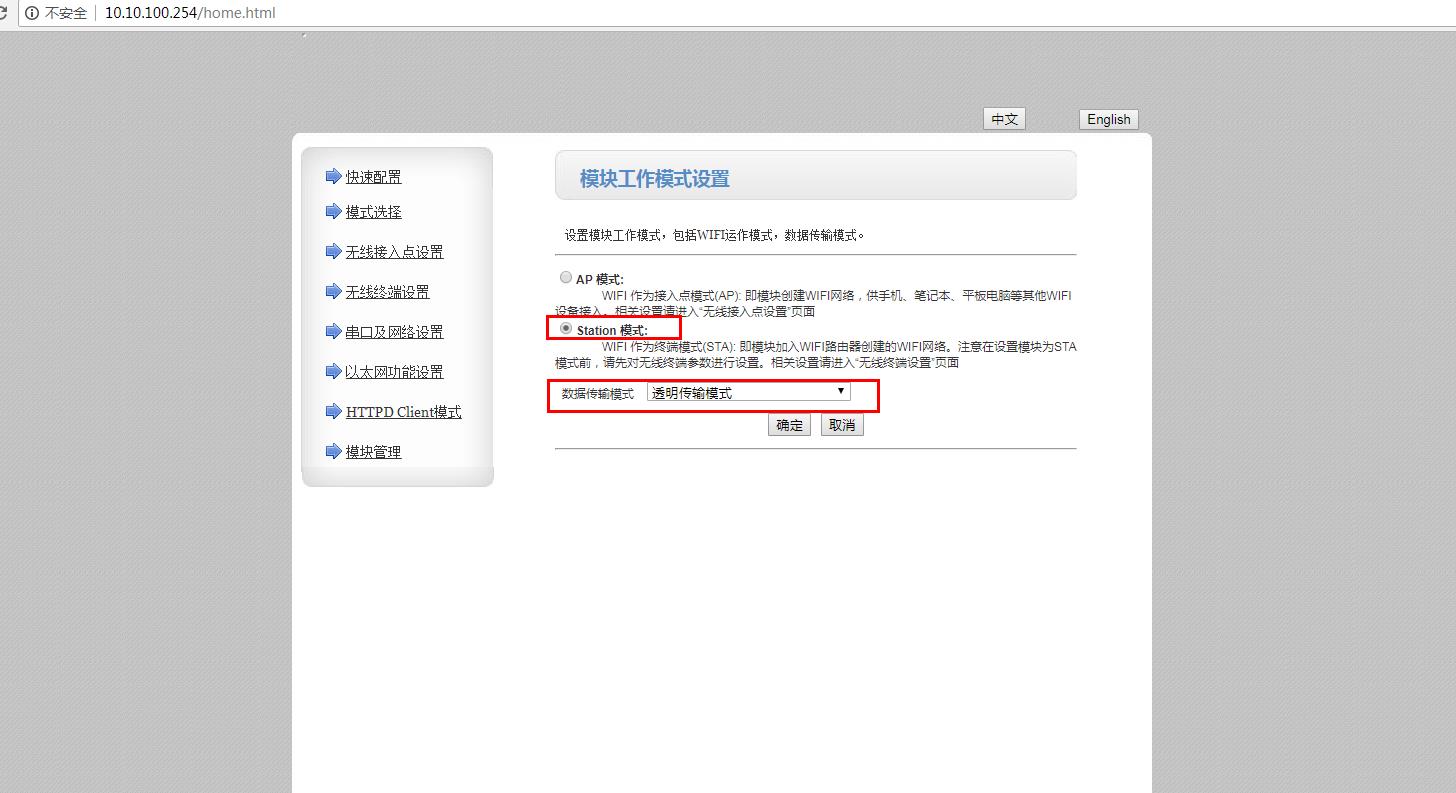

在网页上将工作模式从AP模式改为STA模式,保存参数。

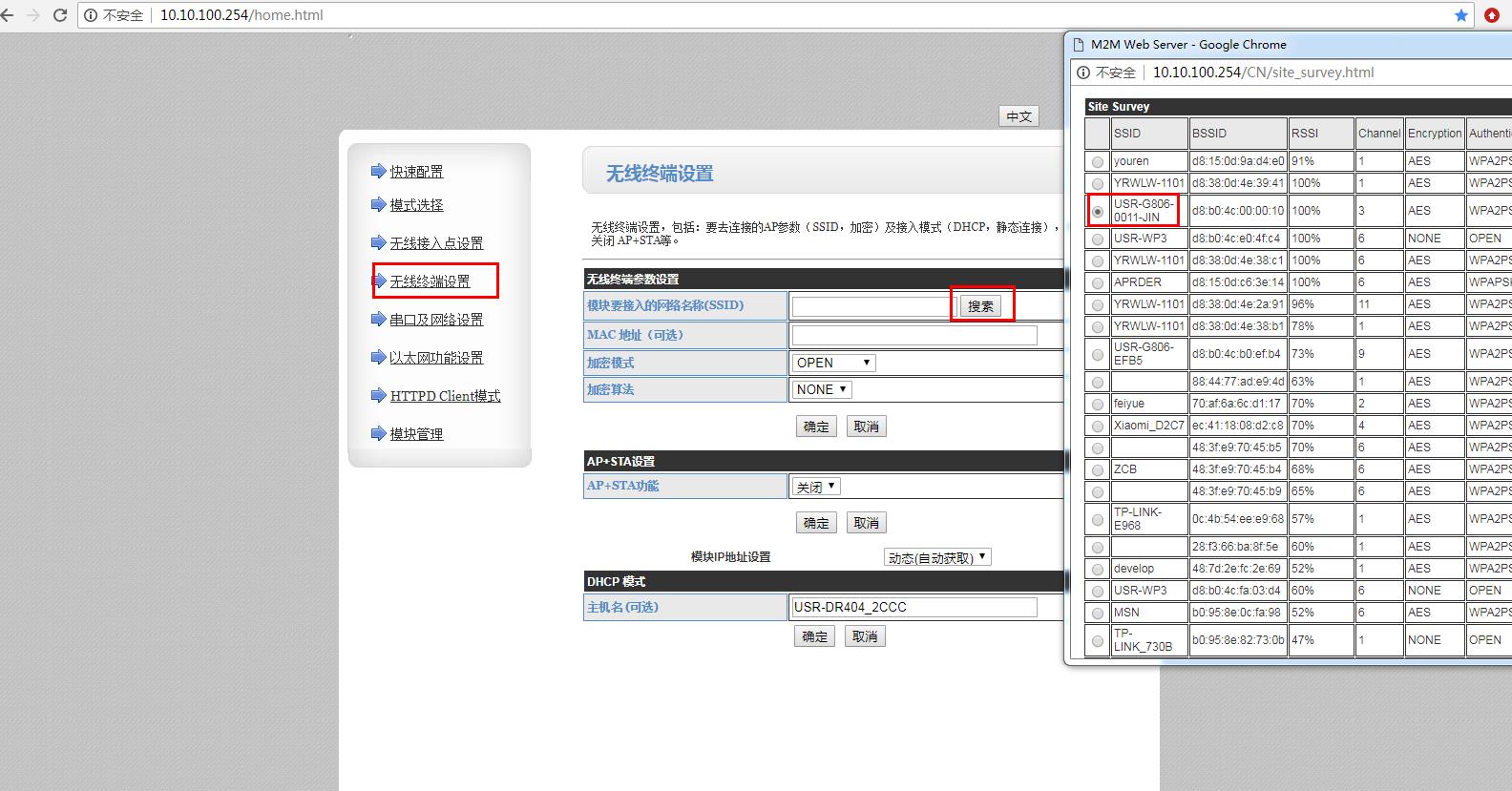

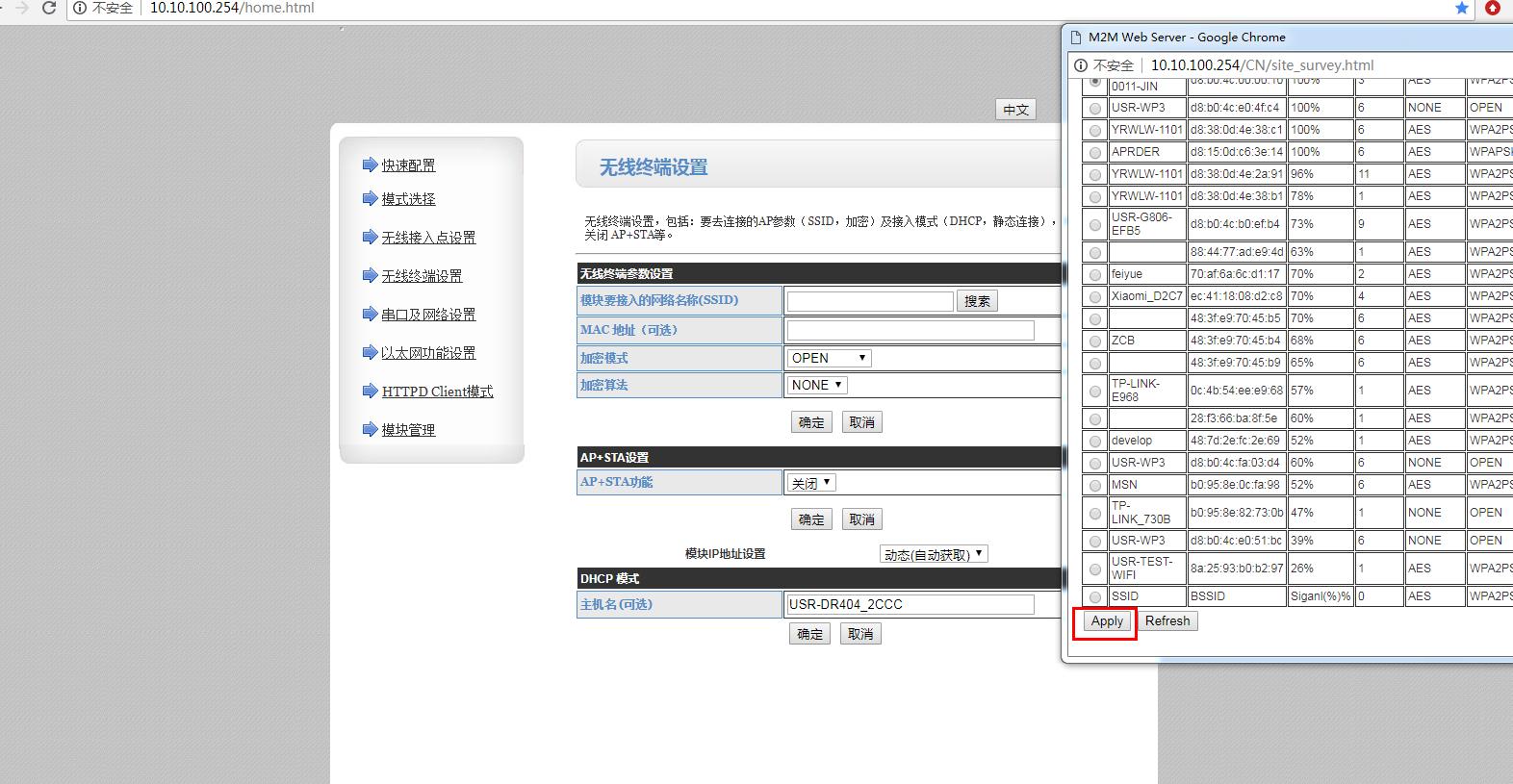

在网页无线终端设置,点击搜索,搜索要连接路由器的wifi名称,选中,点击APPLY

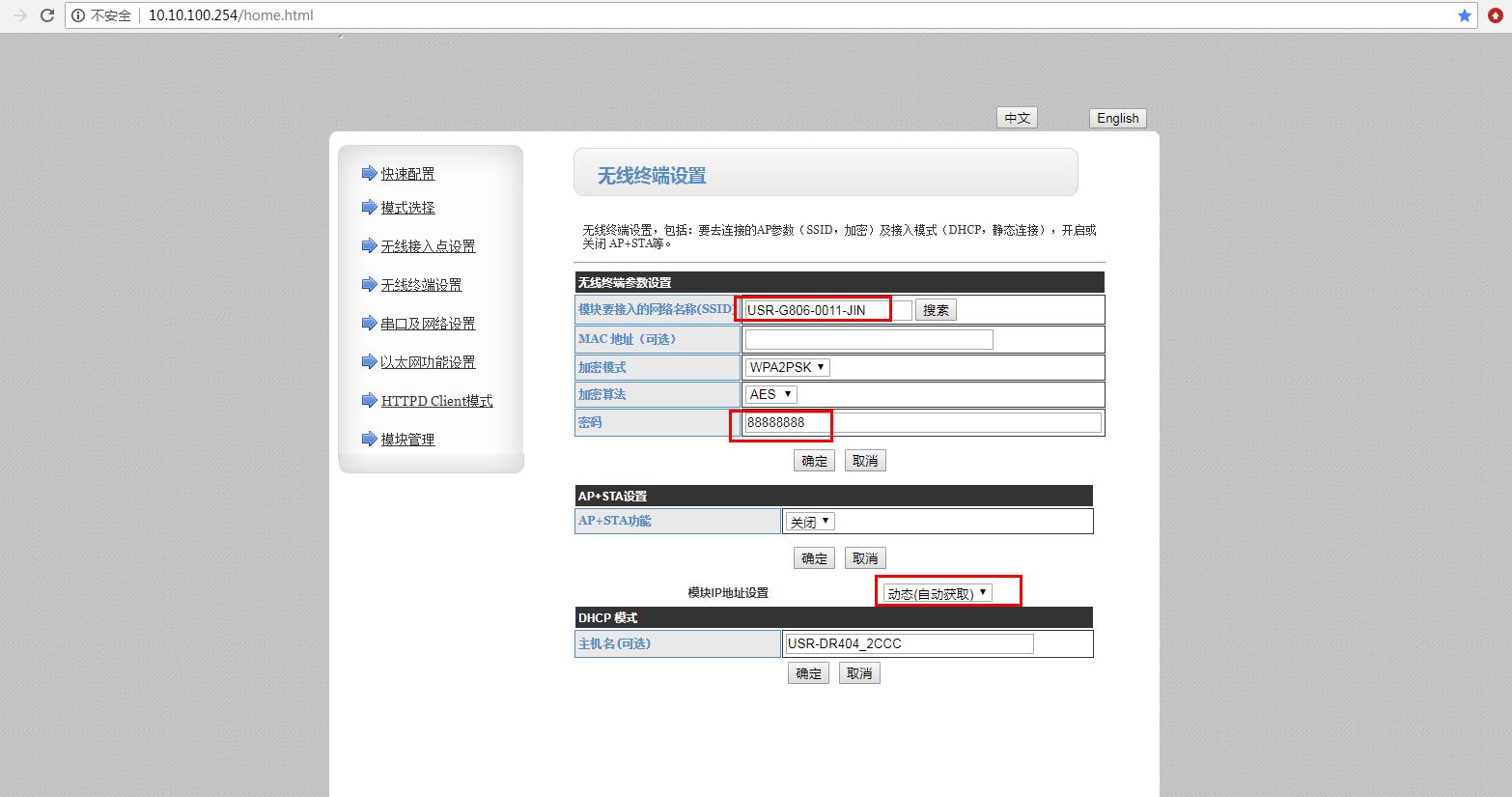

在网页无线终端设置,输入路由器热点的密码。点击保存参数,重启USR-DR404。

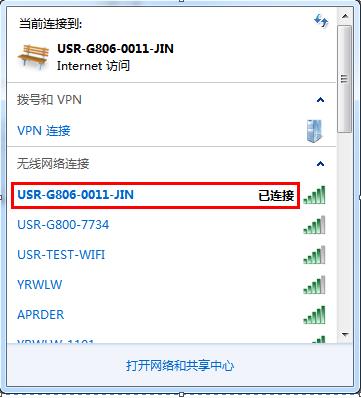

STA模式设置成功之后,电脑无线连接USR-G806的wifi,用路由器IP登录路由器网页。

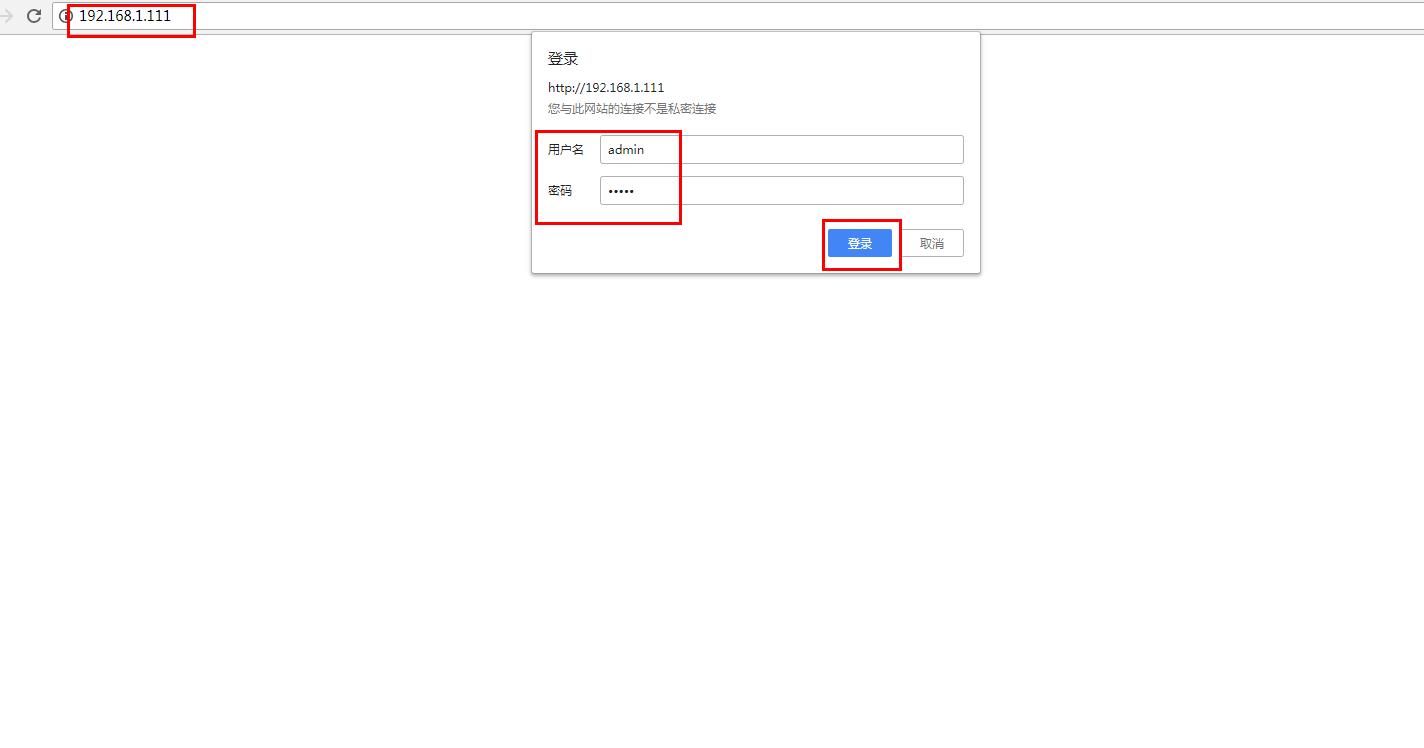

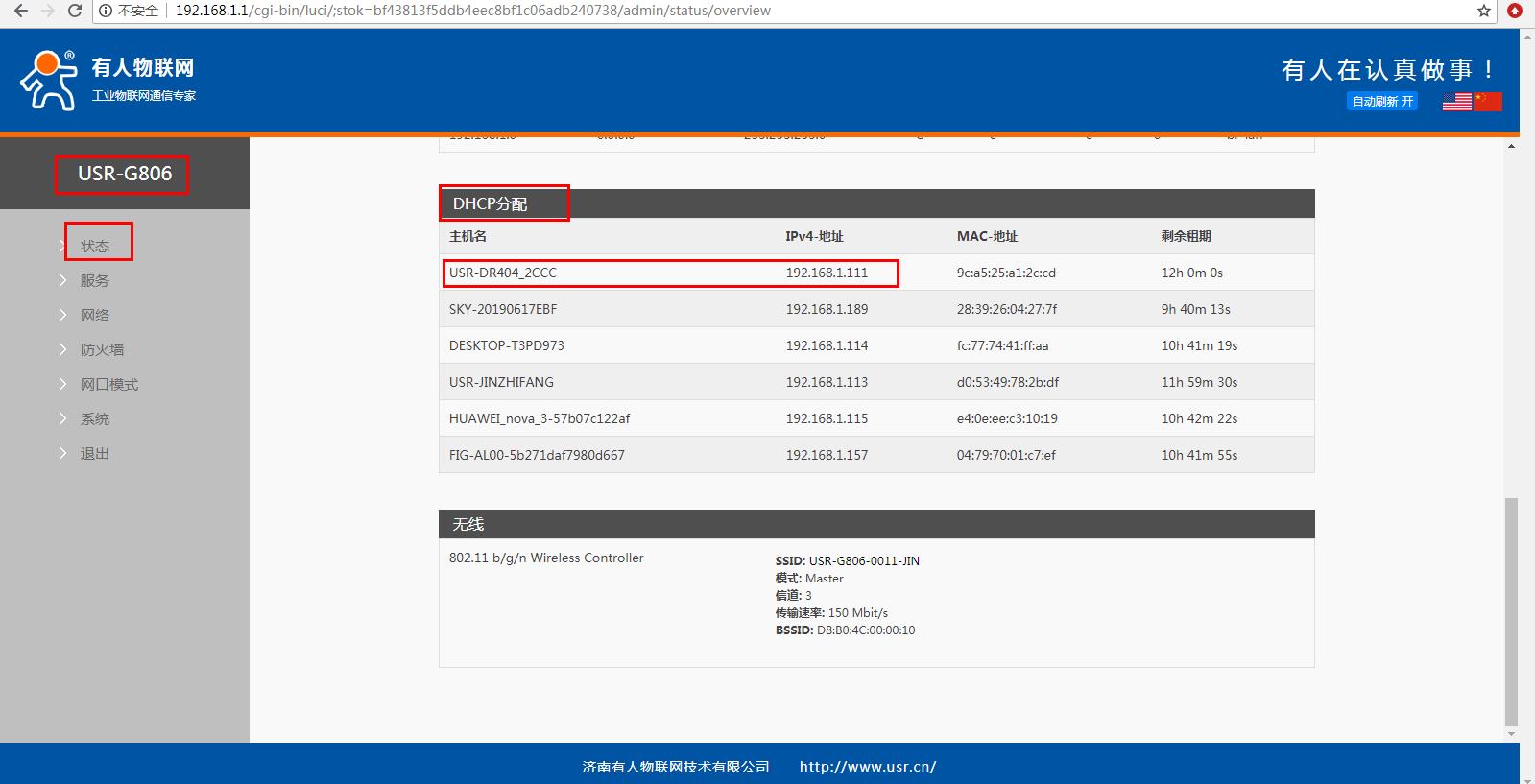

在路由器状态,查看DHCP分配给DR404的IP,192.168.111。然后用这个IP去登录DR404的内置网页。

6、4种工作模式调试方法和步骤截图:

USR-DR404默认串口参数是57600,NONE,8,1

网络参数默认是TCP server工作模式,端口是8899。

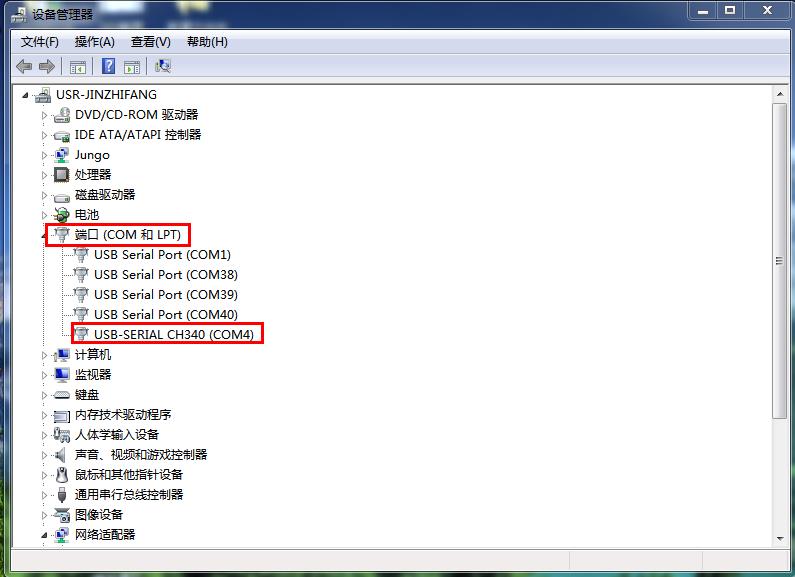

USB-RS485串口线接电脑USB口,在电脑上设备管理器中,查看USB-RS485线的串口号,是COM4。

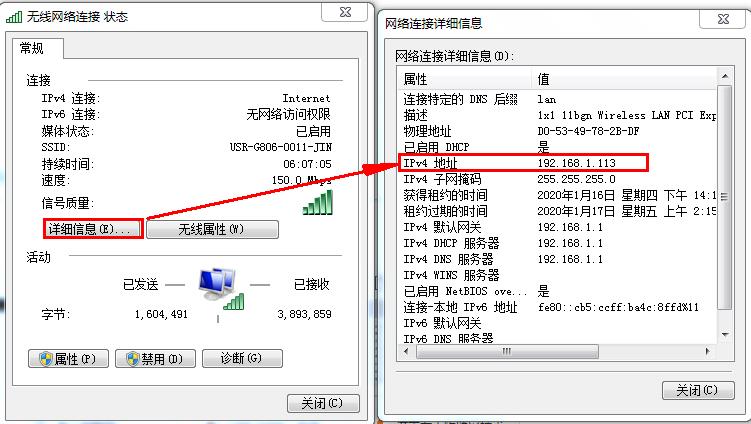

电脑连接USR-G806的wifi,查看无线网络状态,电脑的IP,192.168.1.113。

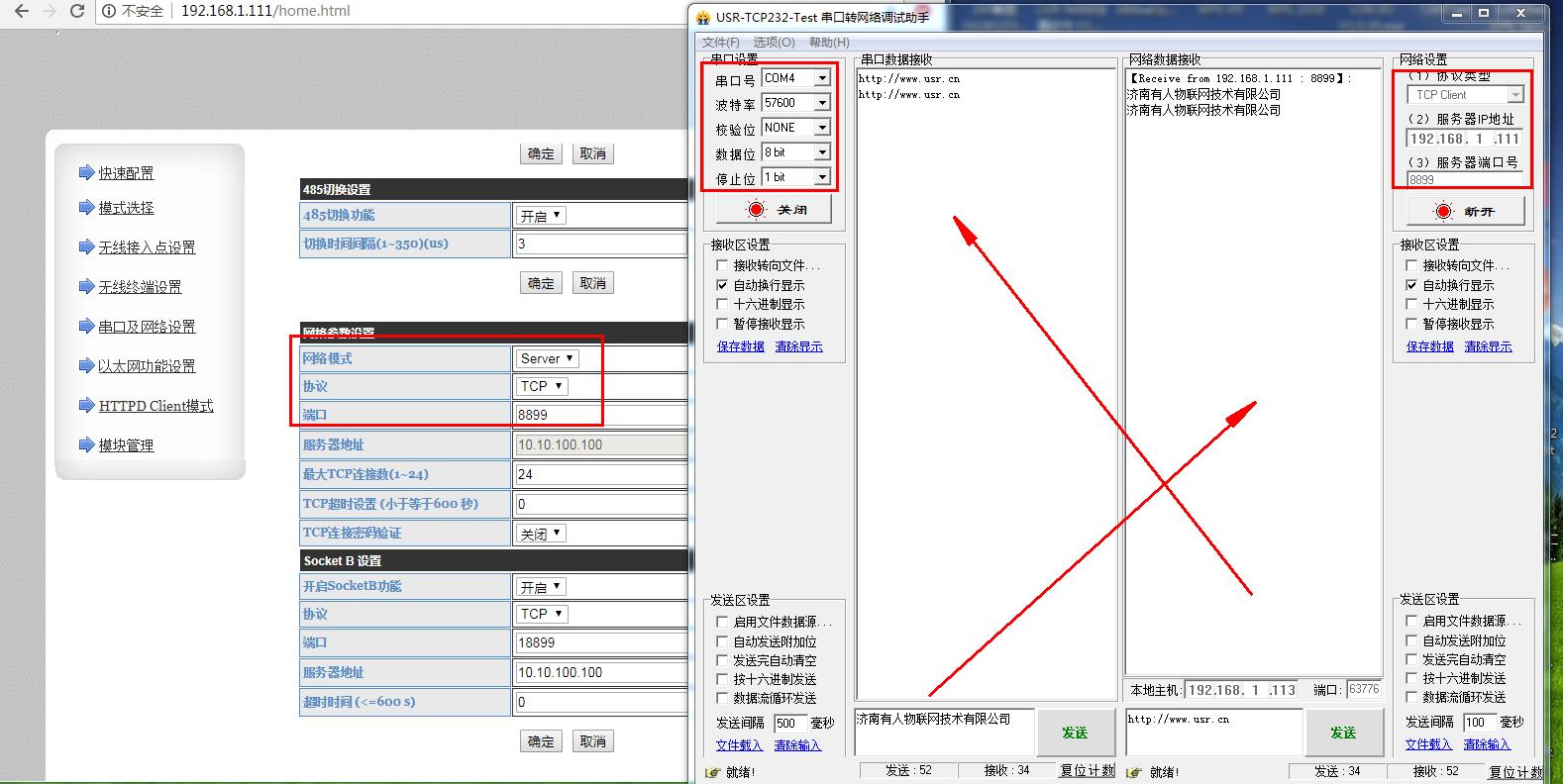

1)工作模式:TCP server

打开USR-TCP232-TEST网络助手,左侧串口部分用COM4打开,串口参数和DR404设置一致,网络端设置TCP client,客户端,服务器IP填DR404的IP,服务器的端口填8899。

点击连接。

USR-DR404做TCP server服务器,电脑网络助手做TCP client客户端。

然后用USR-TCP232-TEST网络助手测试串口和网络之间的数据传输。

注意:485是半双工,不能双向同时发数据。

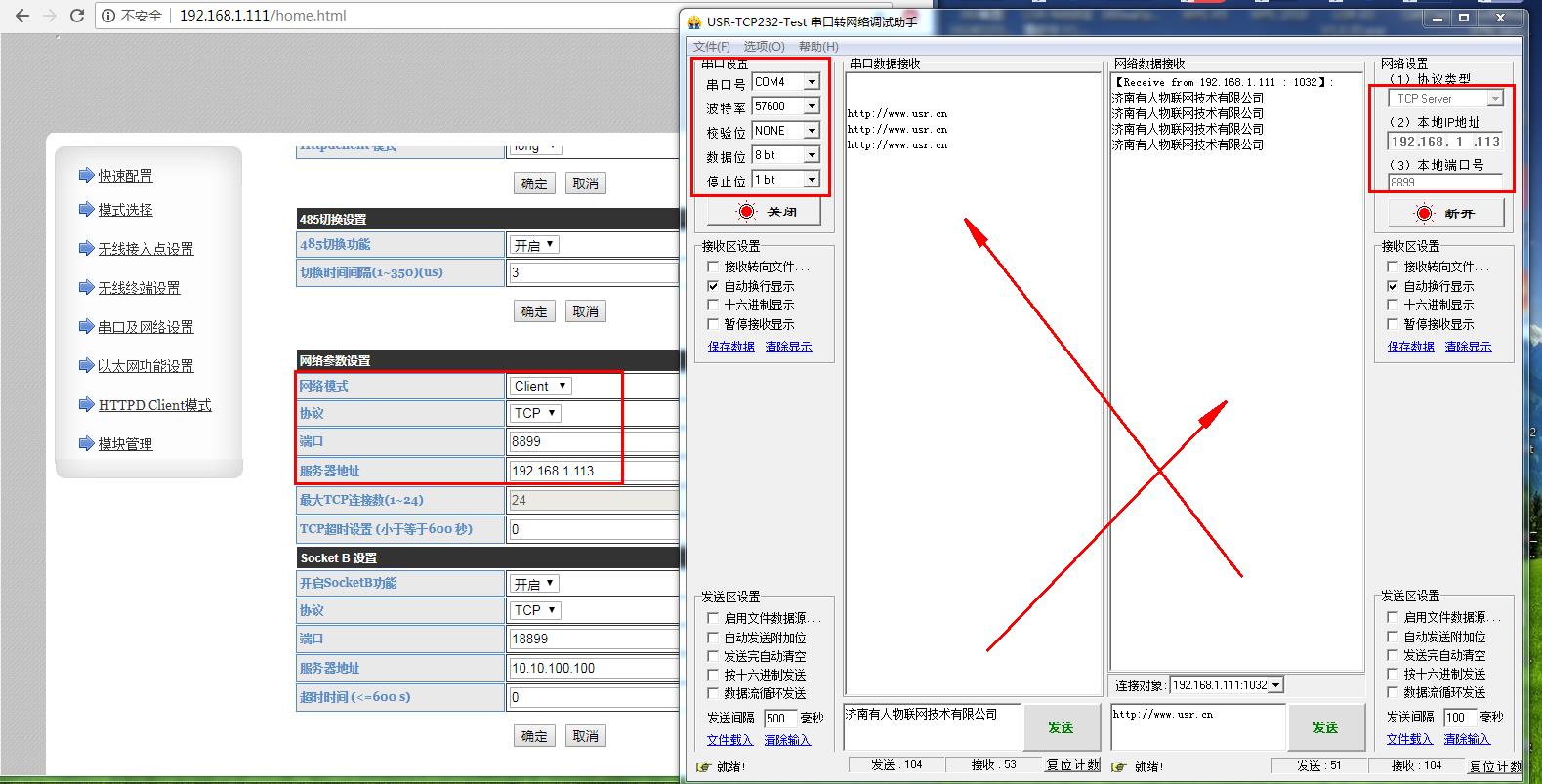

(2)工作模式:TCP client

打开USR-TCP232-TEST网络助手,左侧串口部分用COM4打开,串口参数和DR404设置一致,网络端设置TCP server,本机IP填电脑的IP 192.168.113,本地端口填8899。

点击连接。

USR-DR404做TCP client客户端,电脑网络助手做TCP server 服务器。

然后用USR-TCP232-TEST网络助手测试串口和网络之间的数据传输。

注意:485是半双工,不能双向同时发数据。

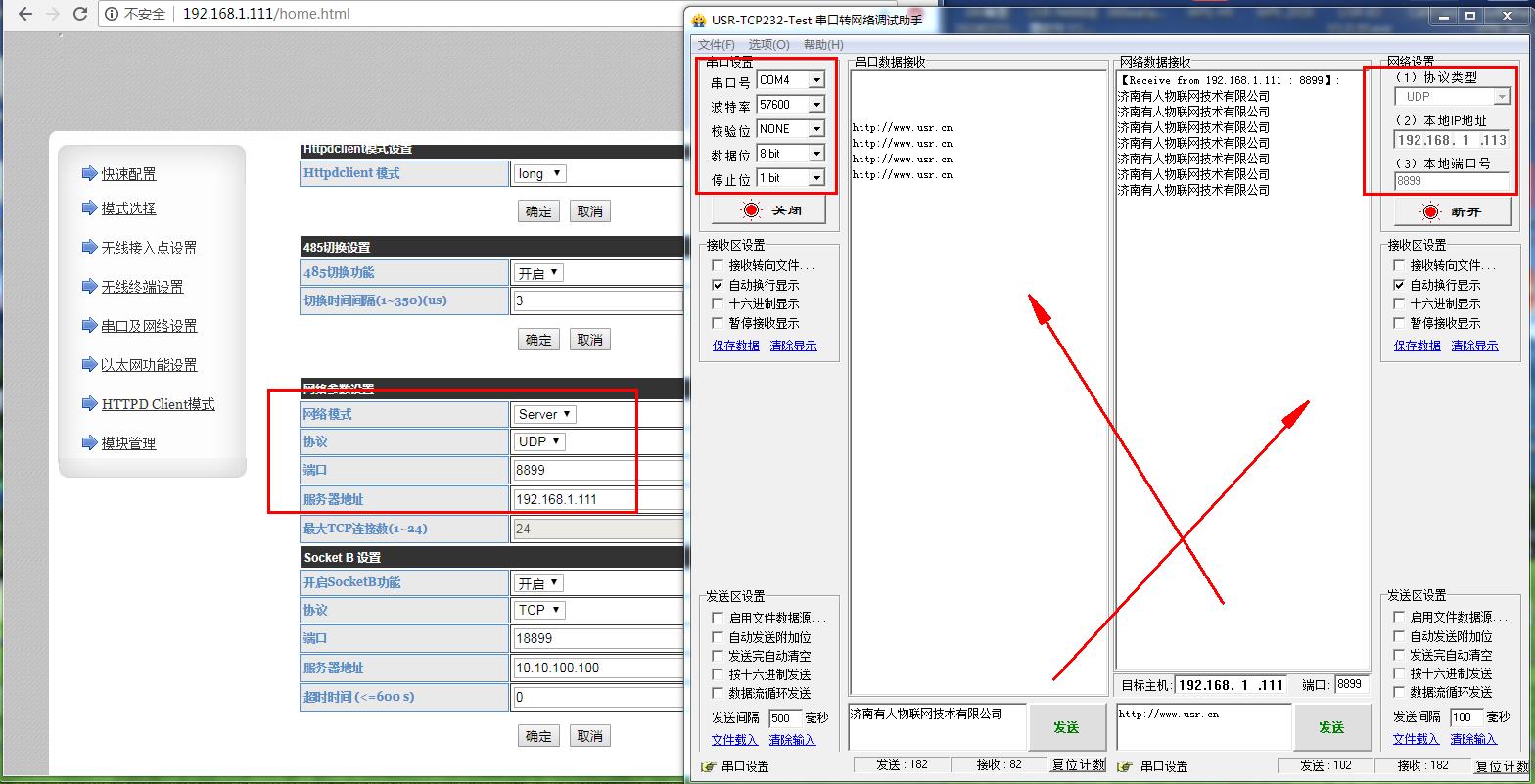

(3)工作模式:UDP server

打开USR-TCP232-TEST网络助手,左侧串口部分用COM4打开,串口参数和DR404设置一致,网络端设置UDP,本机IP填电脑的IP 192.168.1.113,本地端口填8899。

点击连接。

USR-DR404做UDP server,电脑网络助手做UDP。

然后用USR-TCP232-TEST网络助手测试串口和网络之间的数据传输。

注意:485是半双工,不能双向同时发数据。UDP网络先给串口发数据,串口再给网络发数据。

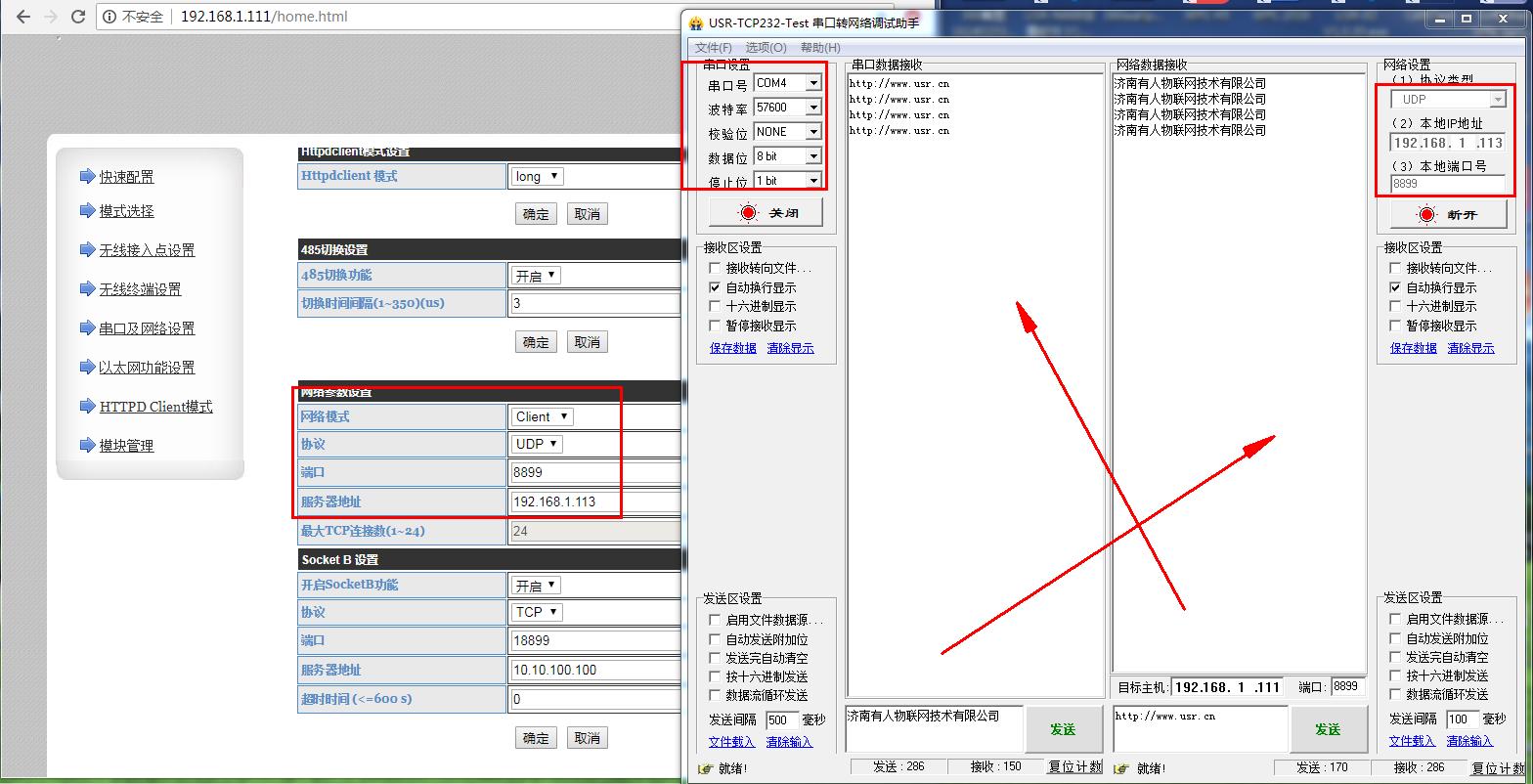

(4)工作模式:UDP client

打开USR-TCP232-TEST网络助手,左侧串口部分用COM4打开,串口参数和DR404设置一致,网络端设置UDP,本机IP填电脑的IP 192.168.1.113,本地端口填8899。

点击连接。

USR-DR404做UDP client,电脑网络助手做UDP。

然后用USR-TCP232-TEST网络助手测试串口和网络之间的数据传输。

注意:485是半双工,不能双向同时发数据。UDP网络先给串口发数据,串口再给网络发数据。
