USR-TCP232-410S(HB)上有人云组态(V6)
2020-03-12


一、资料下载
说明书:https://www.usr.cn/Download/1154.html

H7设置软件:https://www.usr.cn/Download/383.html

二、准备工作
串口服务器USR-TCP232-410s 1个

USB-RS485/USB-RS232串口线 1条

12V电源是配置 1个
三、硬件连接
USR-TCP232-410s用12V电源适配器供电。 USR-TCP232-410s 网线连接路由器的LAN口,电脑也连接路由器(电脑与410S处于同一个网段)路由器上电,网线接外网

三、有人云平台参数配置:

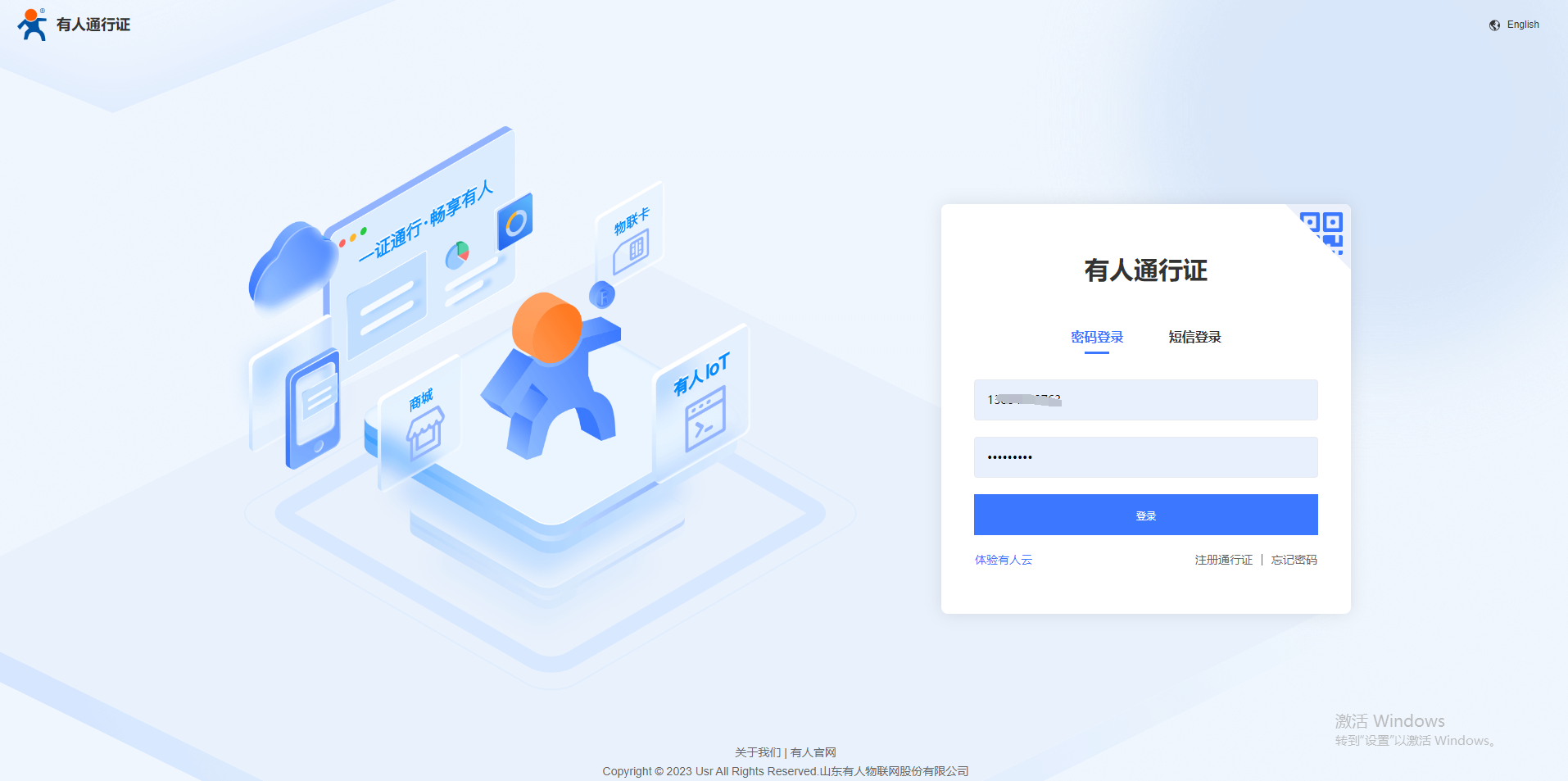

1、登录有人云平台:https://account.usr.cn/#/login_cps(如果没有账号先申请通行证)

2、添加网关

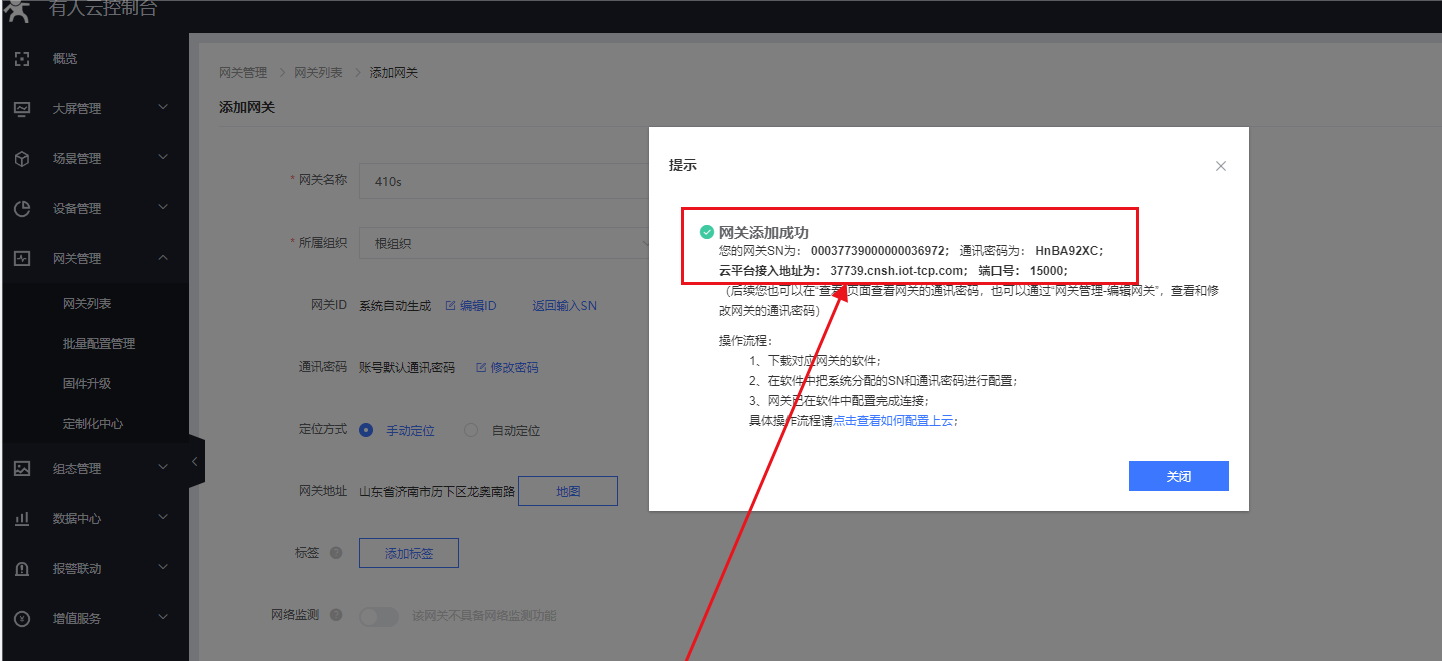

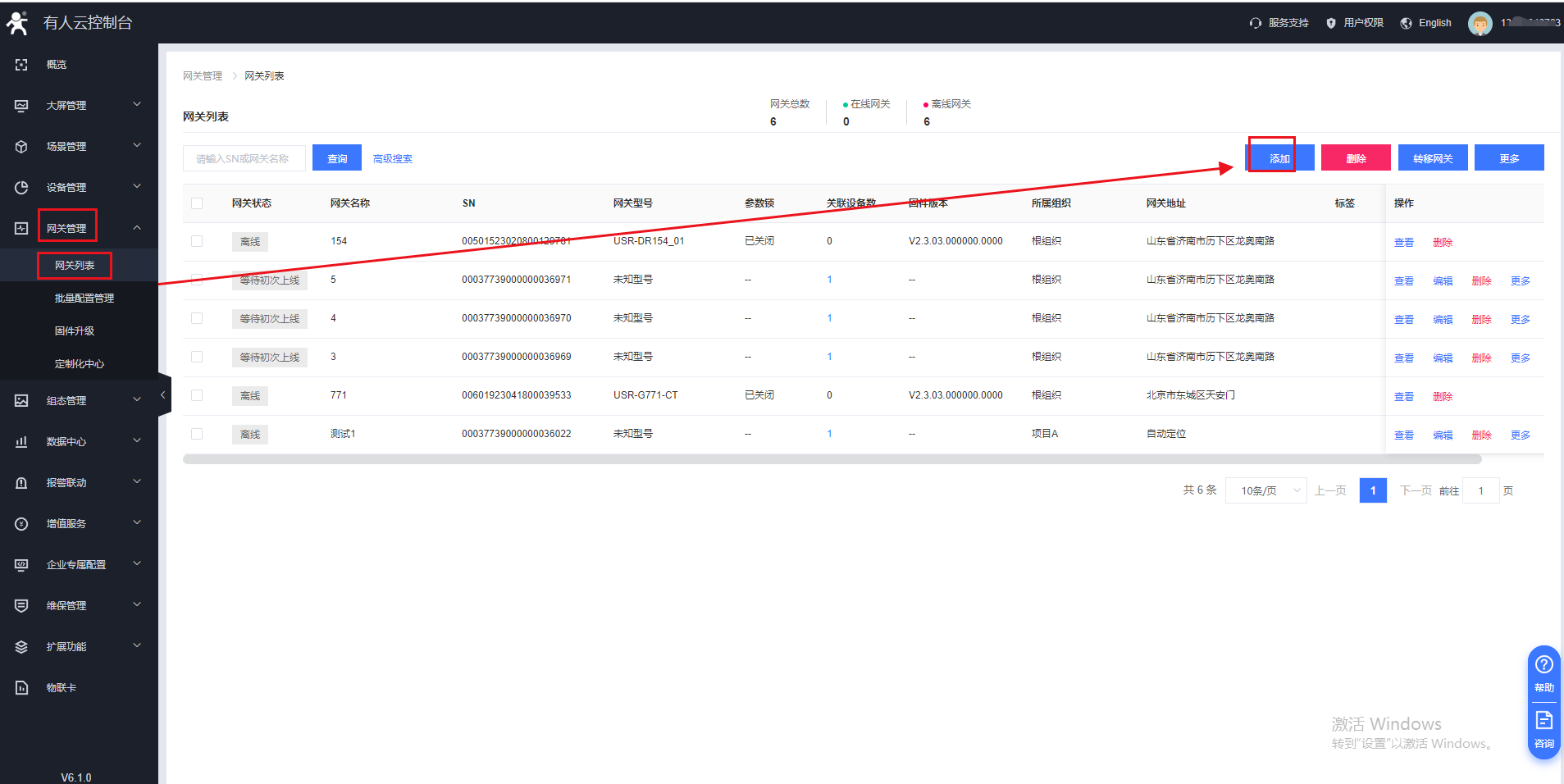

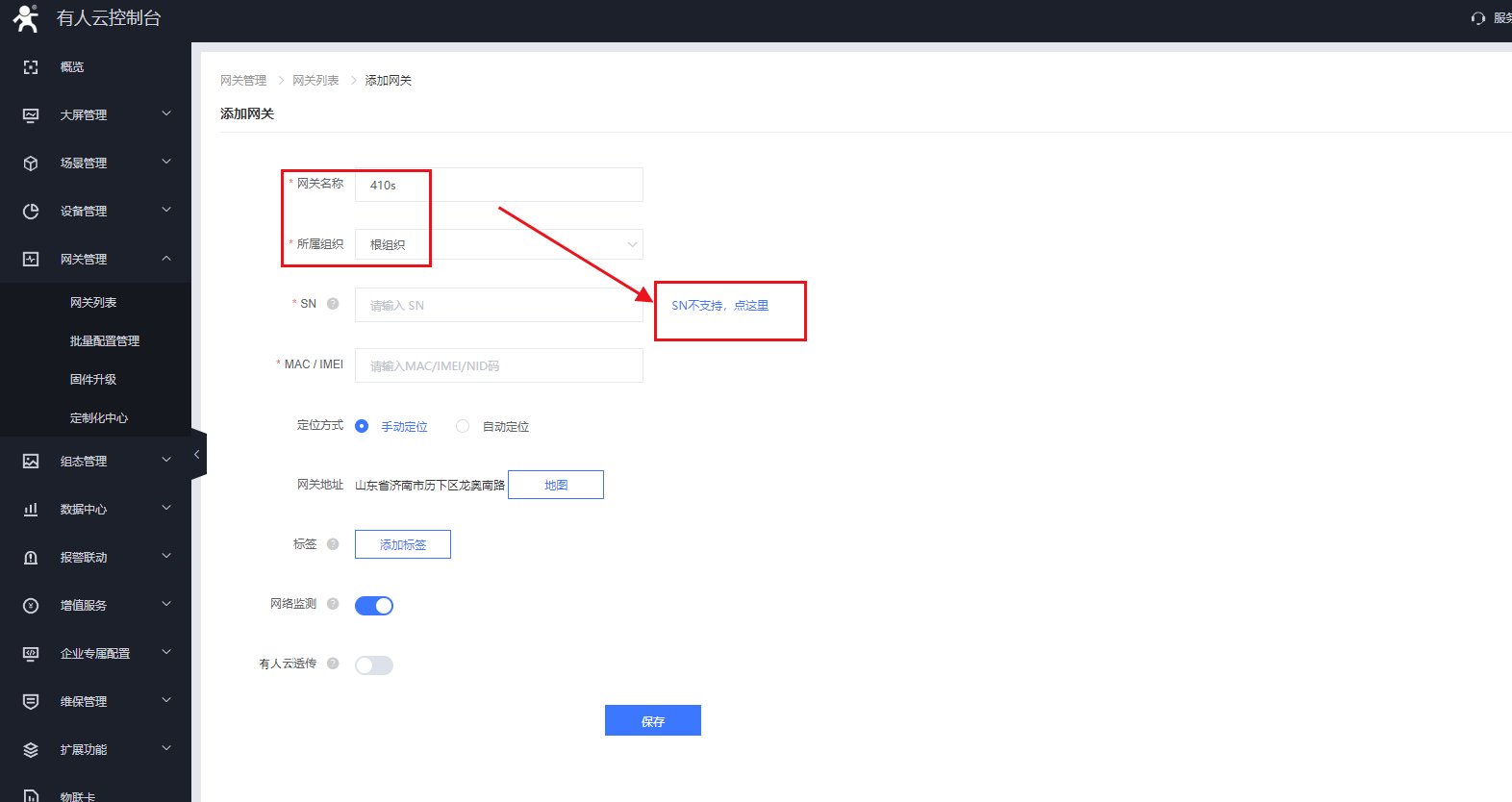

(1)云平台添加网关,在网关管理---网关列表--添加,点击SN不支持,系统自动生成,不需要客户自己设置,通讯密码可以自定义8位密码.(建议使用系统自动生成的通讯密码)

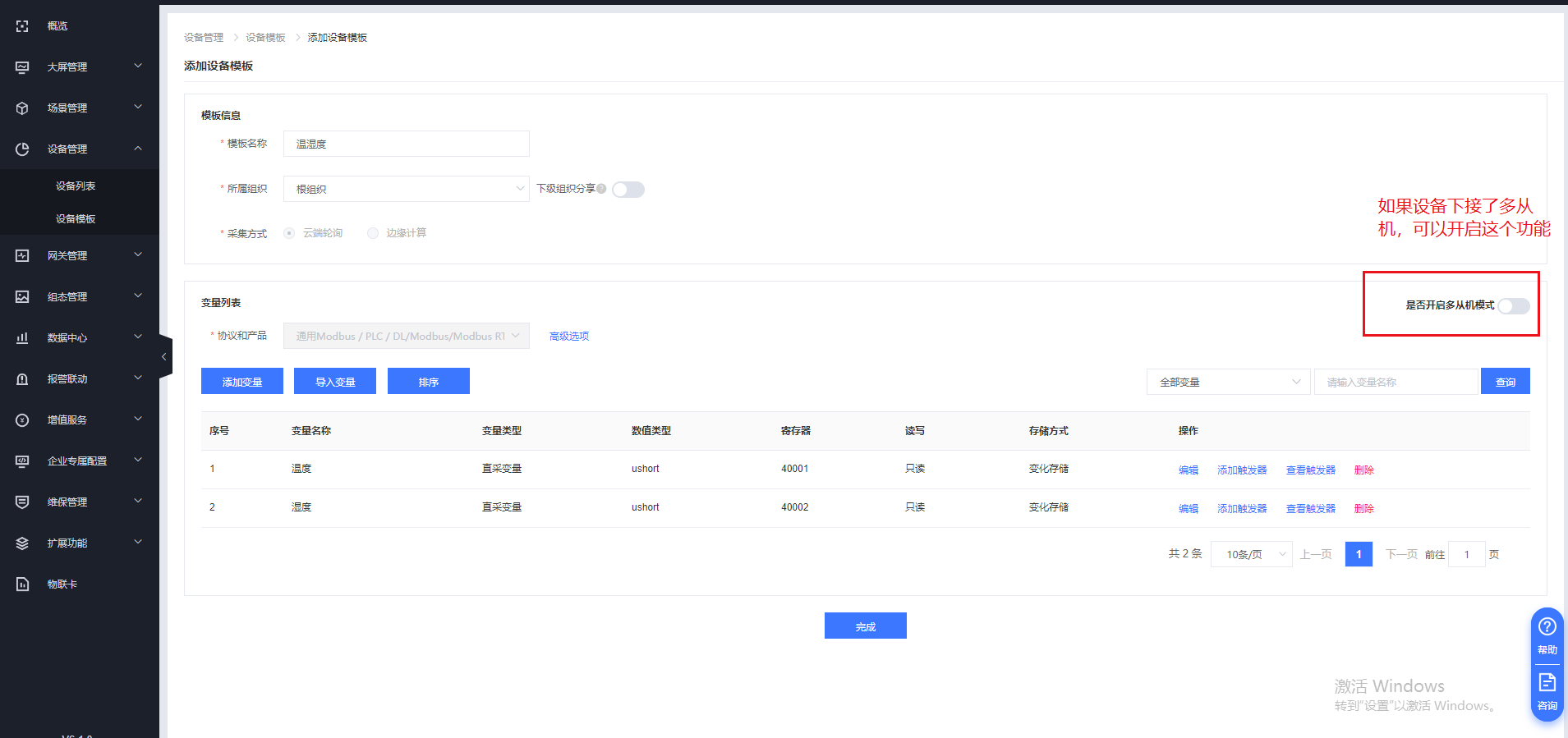

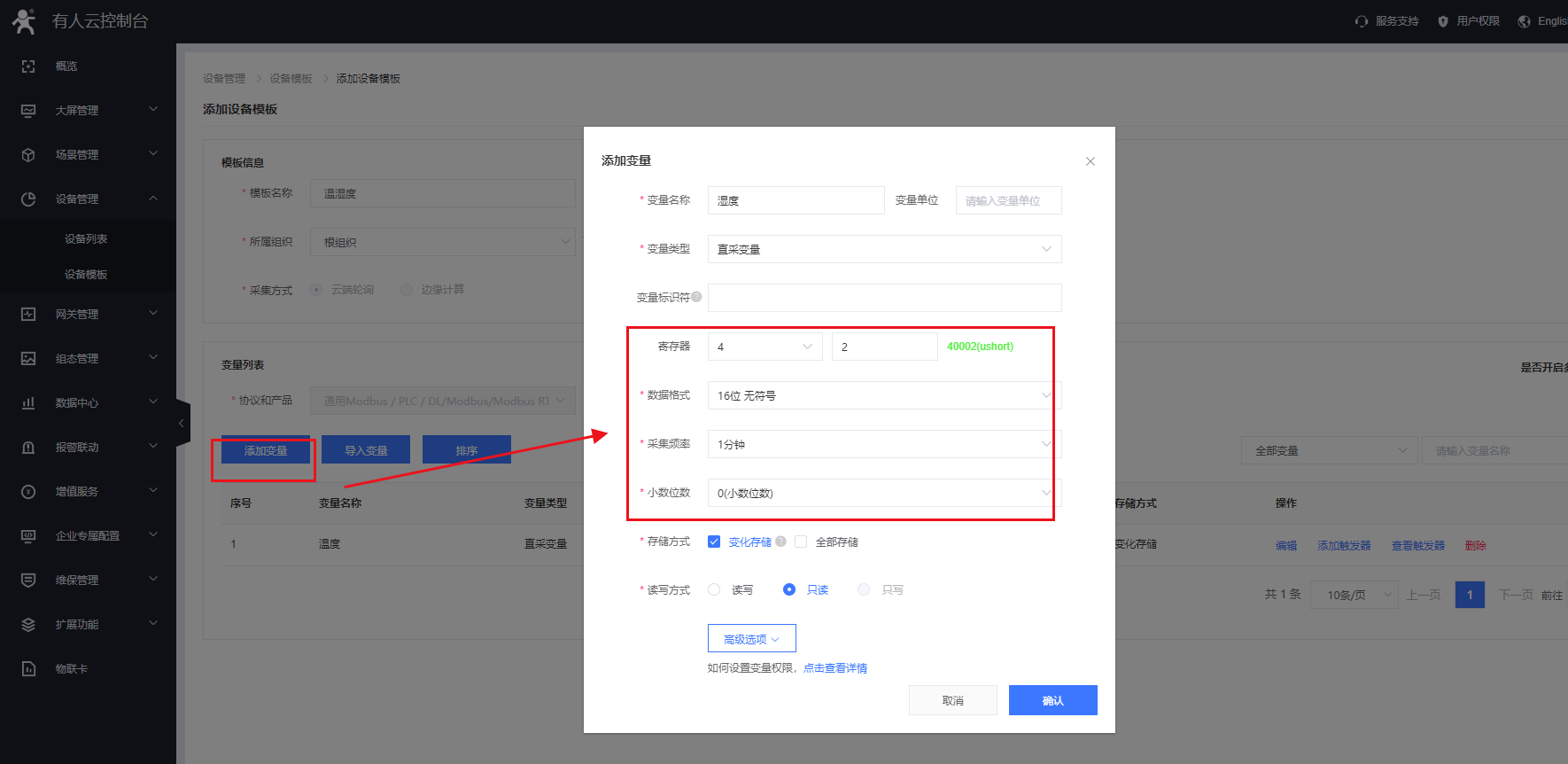

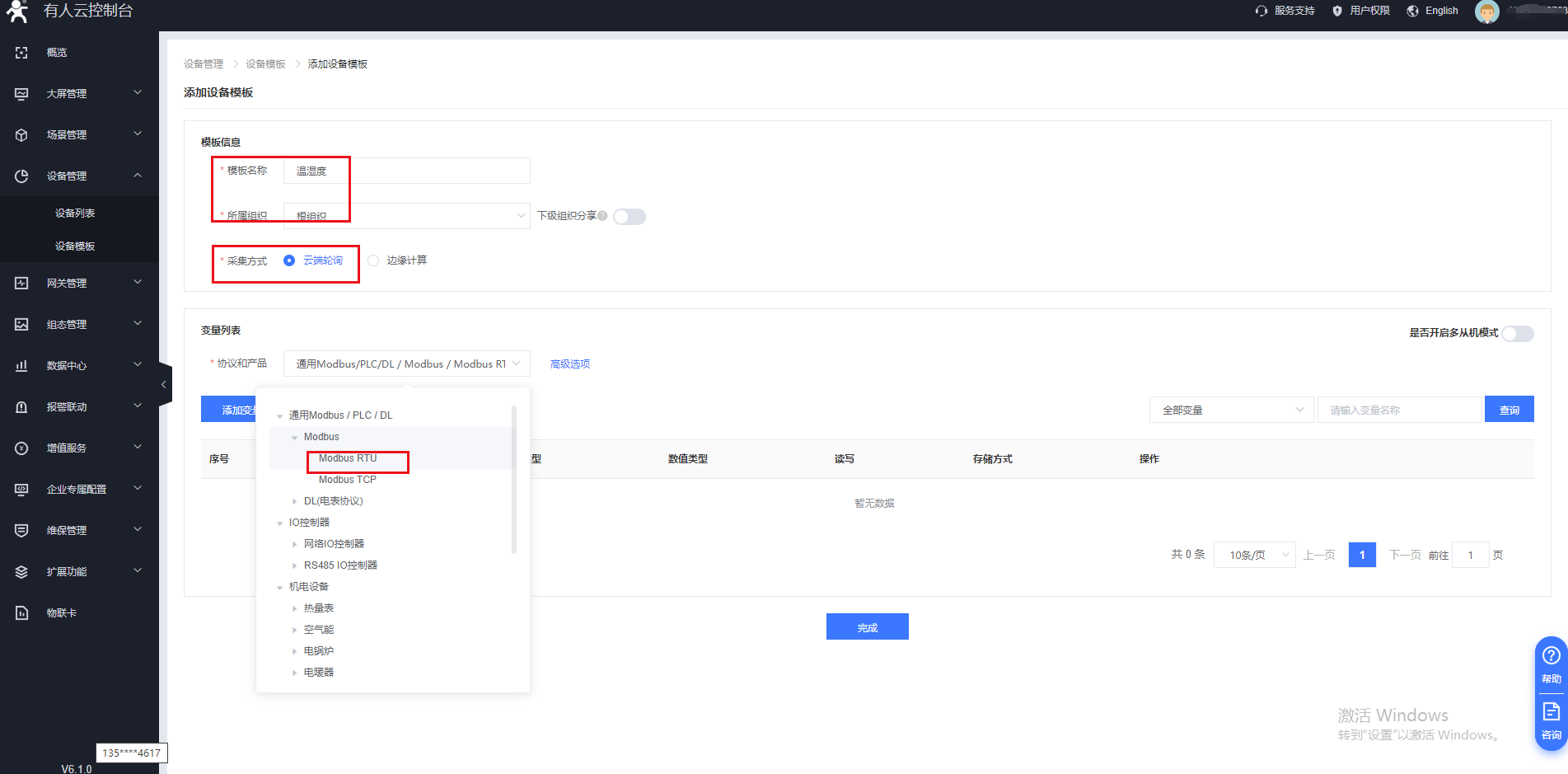

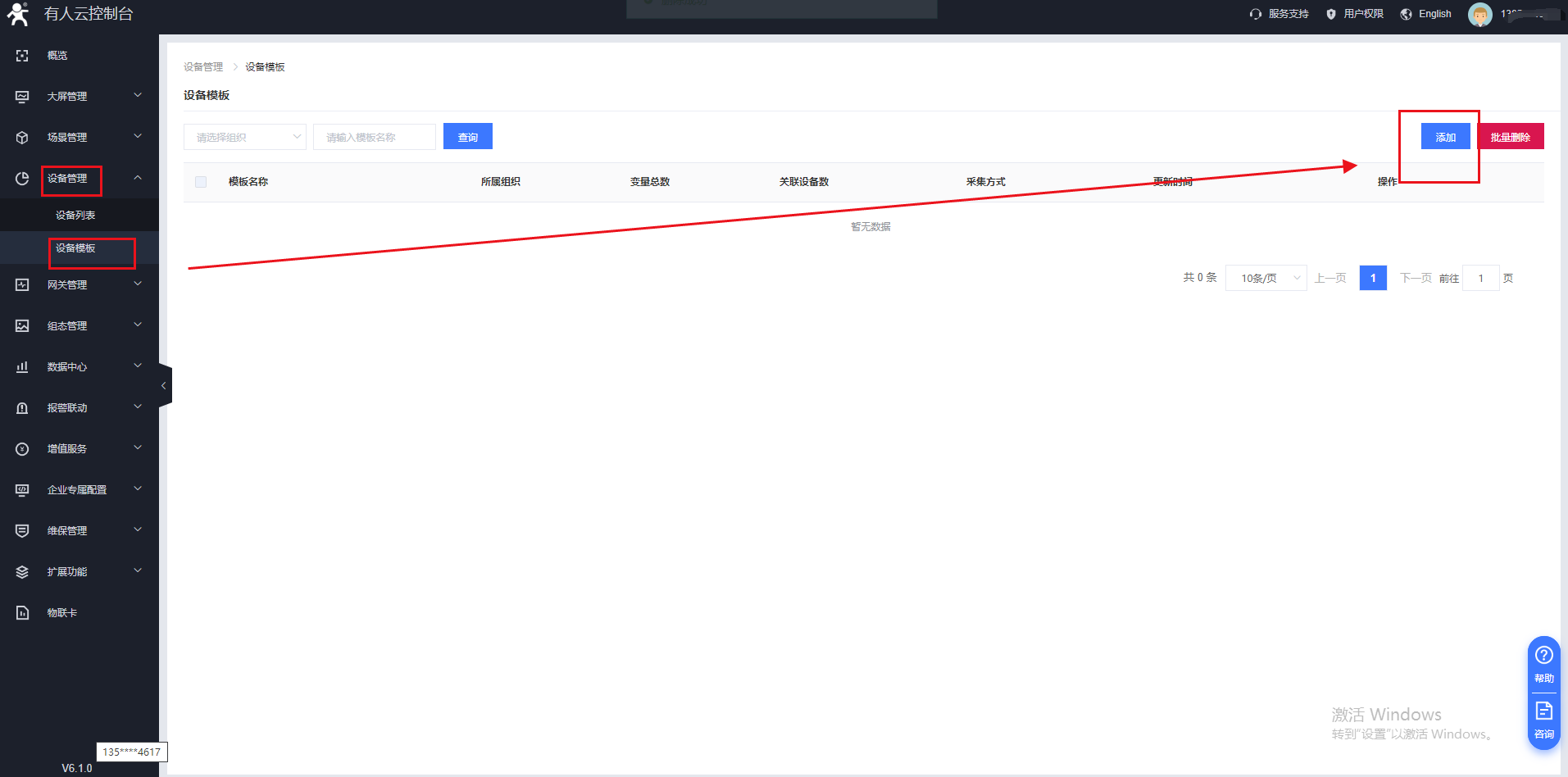

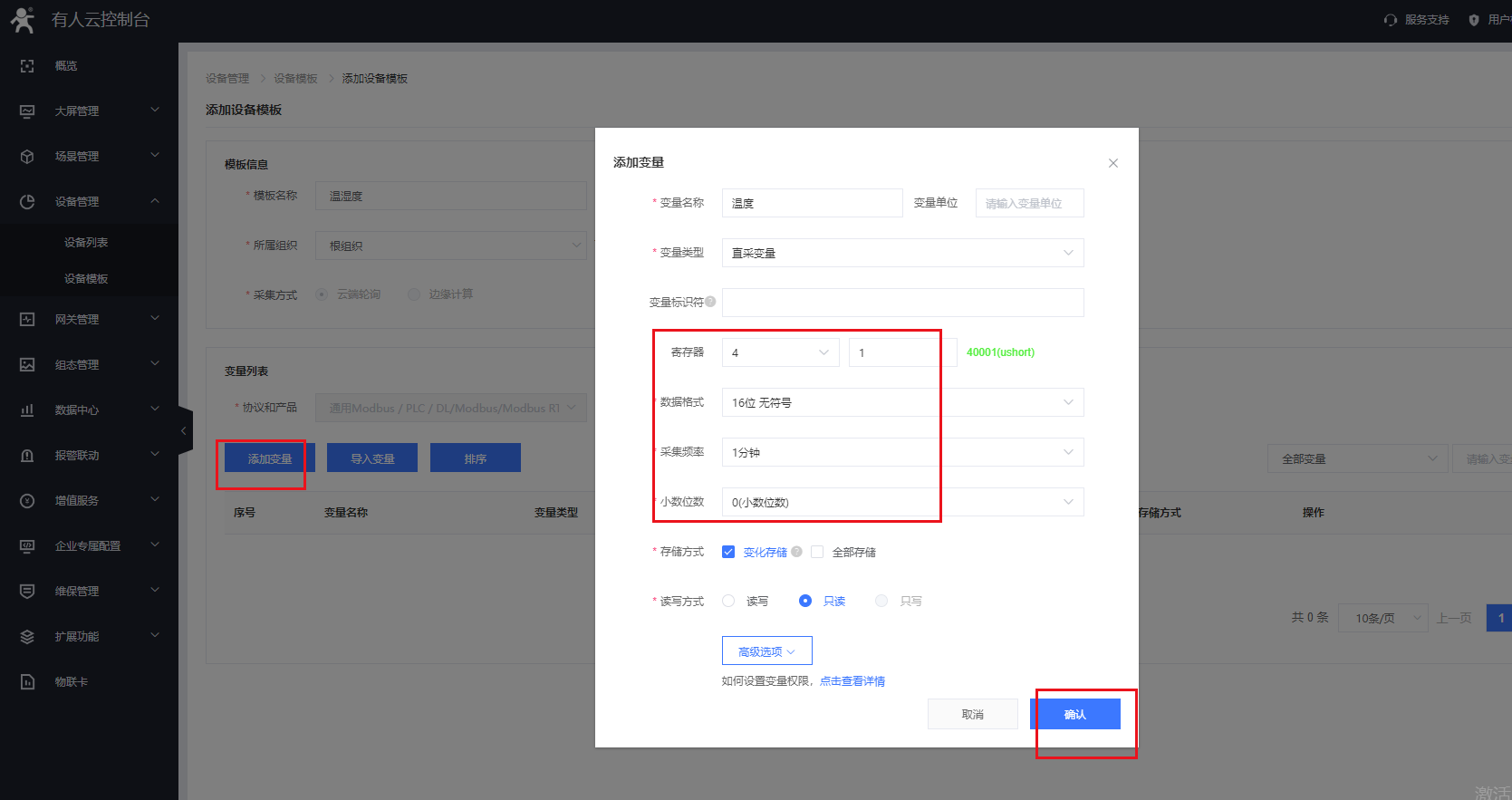

(2)在设备管理---设备模板界面添加需要采集的从机变量点。寄存器信息需要与串口设备进行匹配。(测试用modbus savle 软件模拟modbus rtu485设备,采集变量40001、40002)

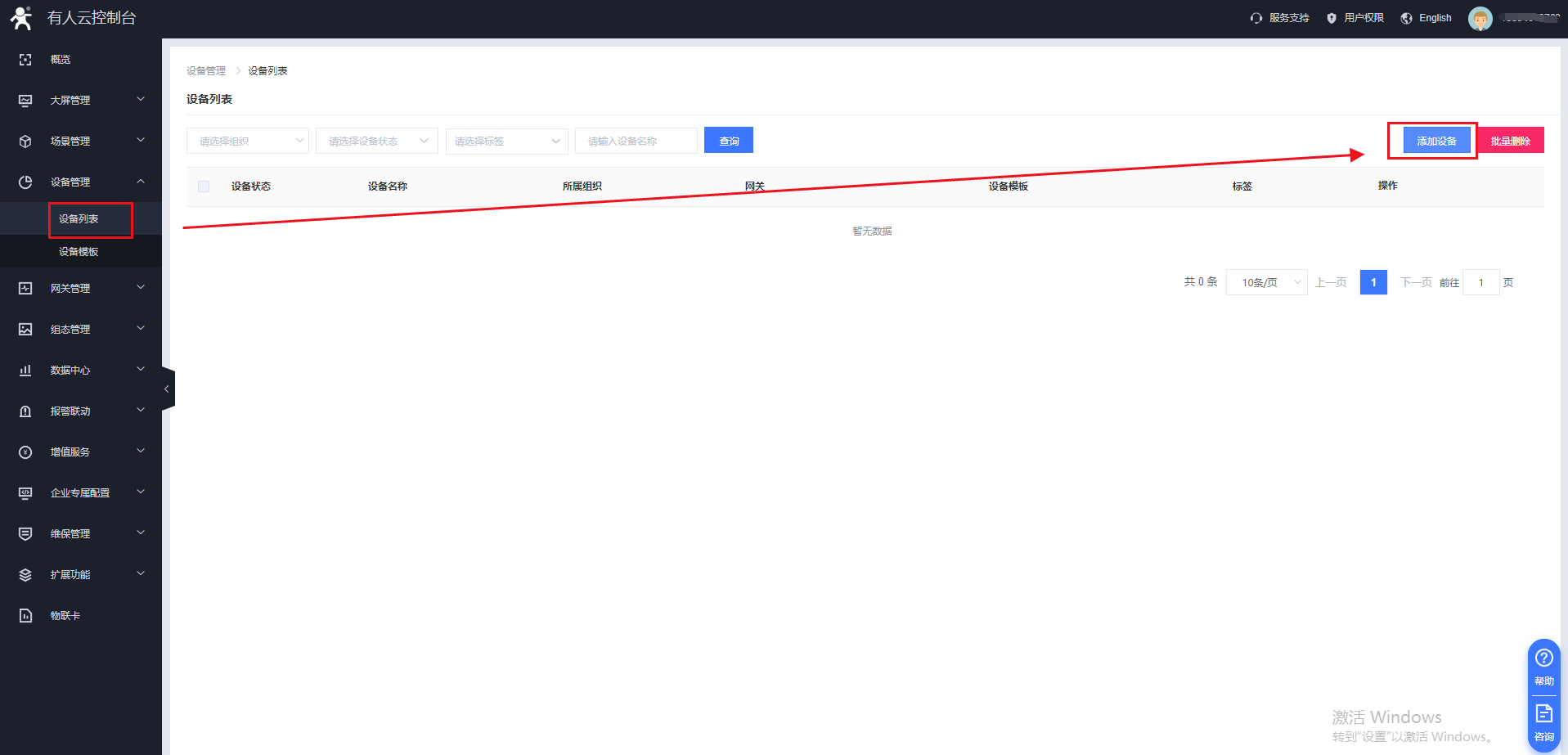

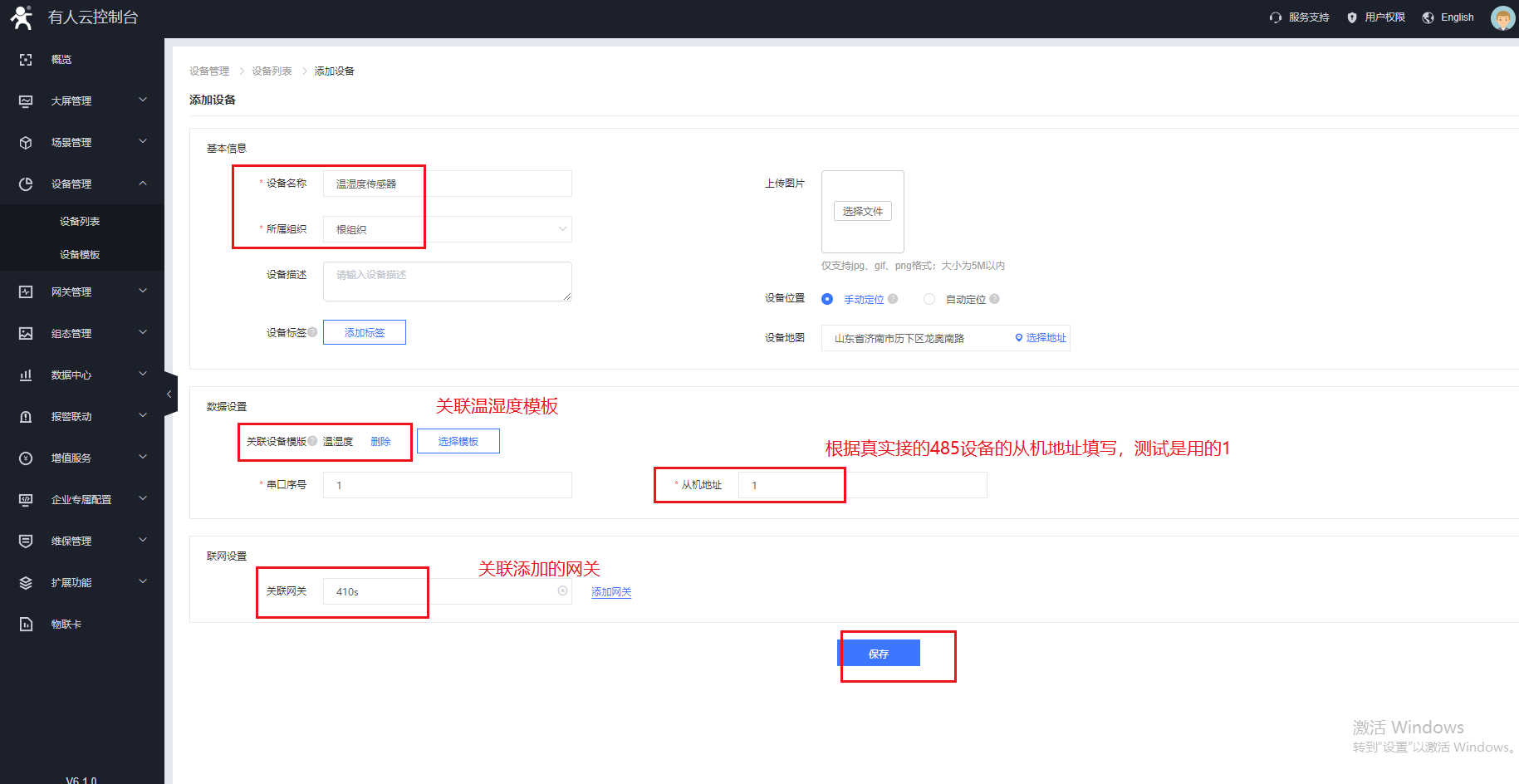

7、在设备管理--设备列表的界面添加一个设备,把设备模板和网关进行关联,并配置串口终端设备的从机地址。(测试从机地址设置为1)

四、配置410s连接有人云

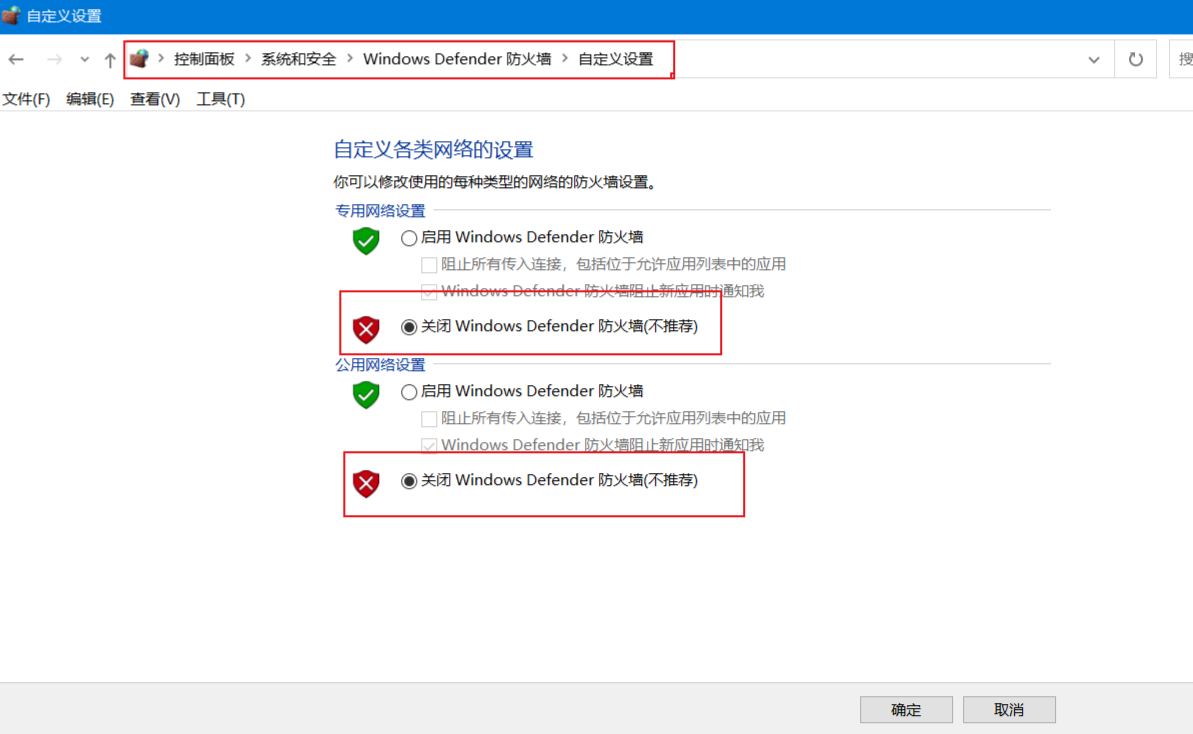

(1)关闭电脑防火墙和杀毒软件

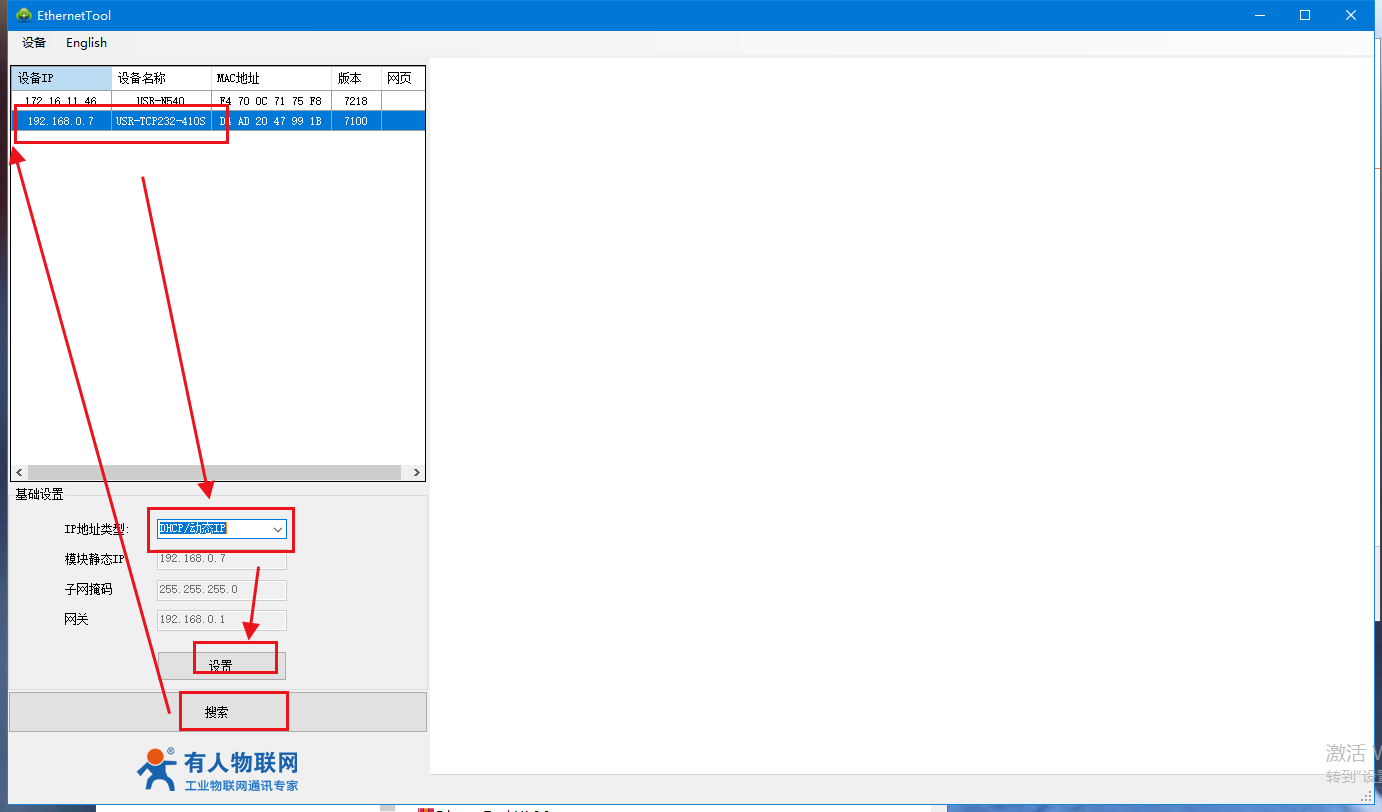

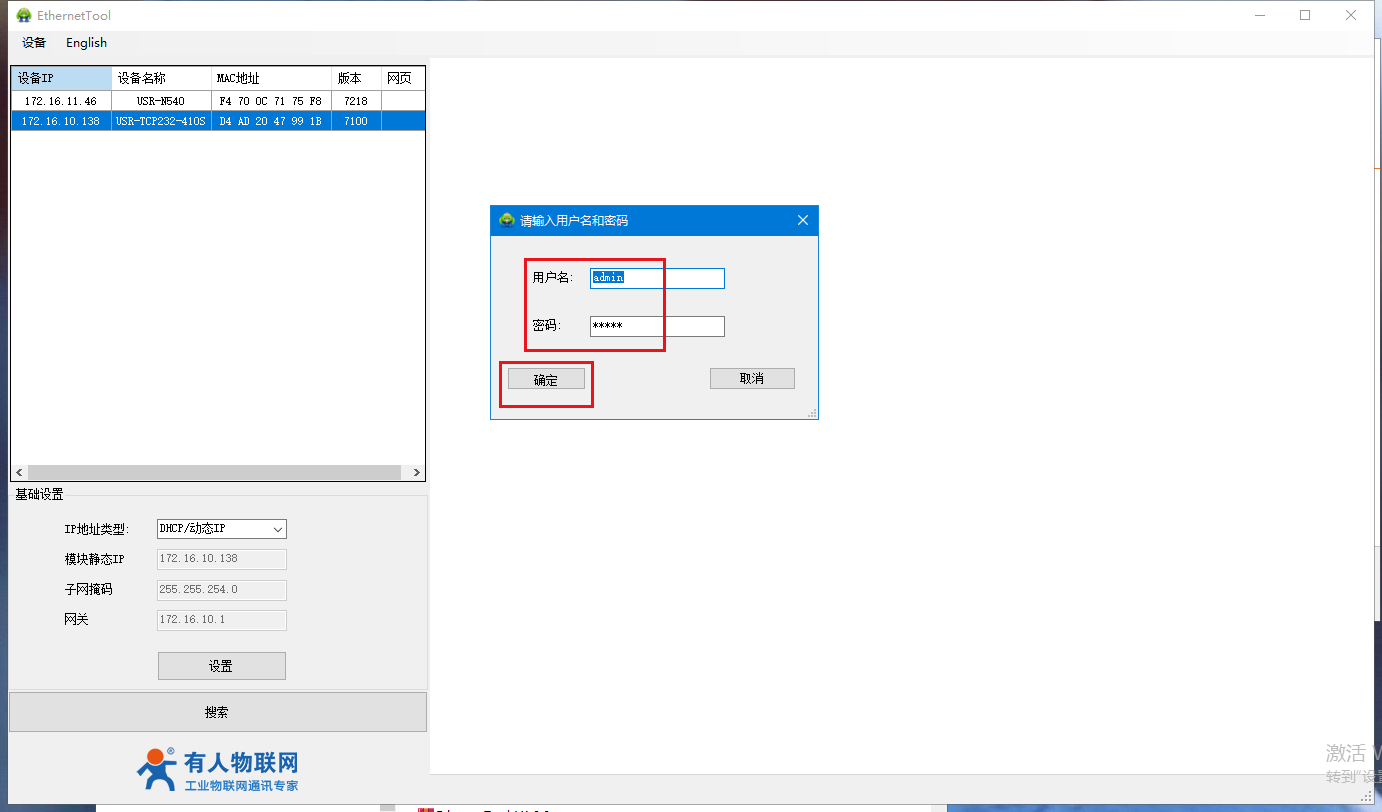

2.打开H7设置软件,当搜索列表中出现410s的设备后,单击设备,ip设置为动态获取DHCP,重新搜到设备,可以看到获取的动态ip,然后选中,输入用户名和密码都是admin,进入内置网页。

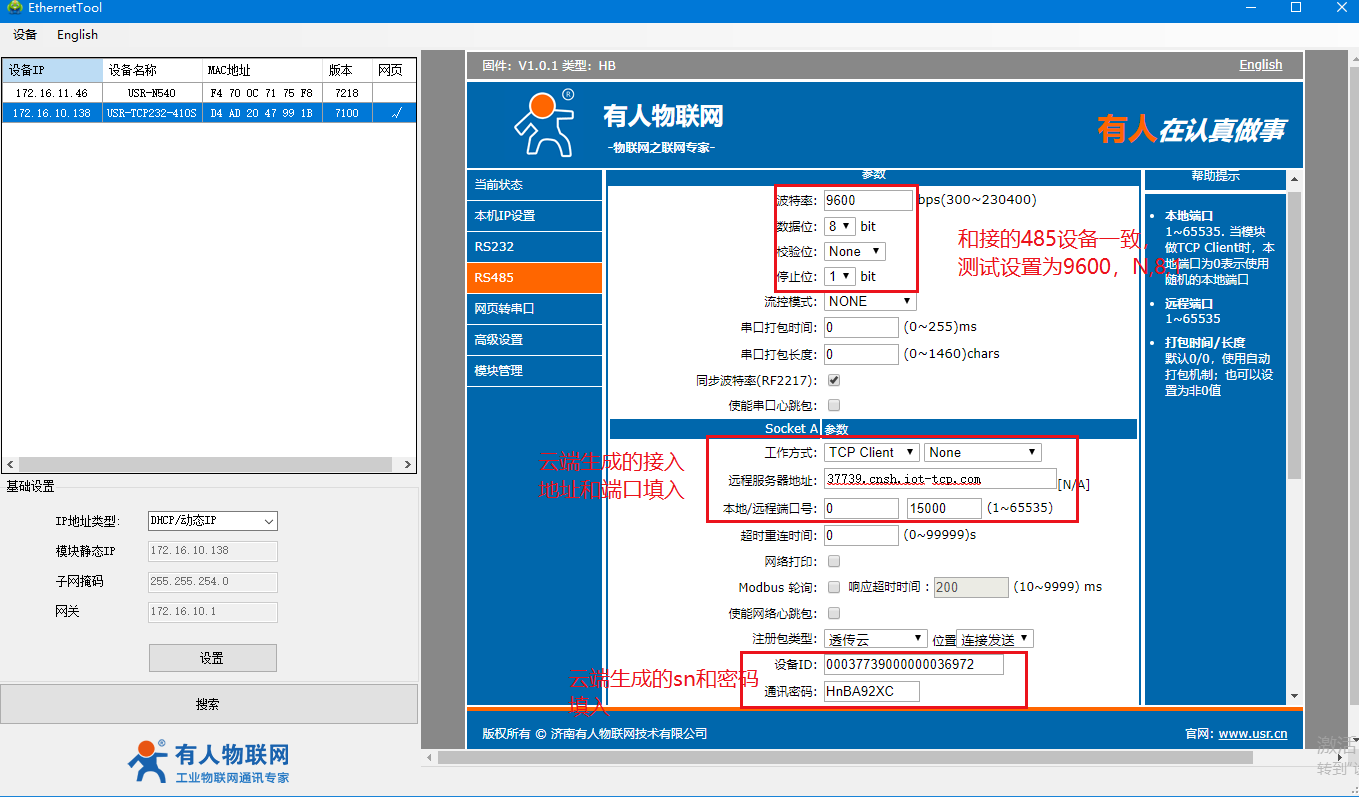

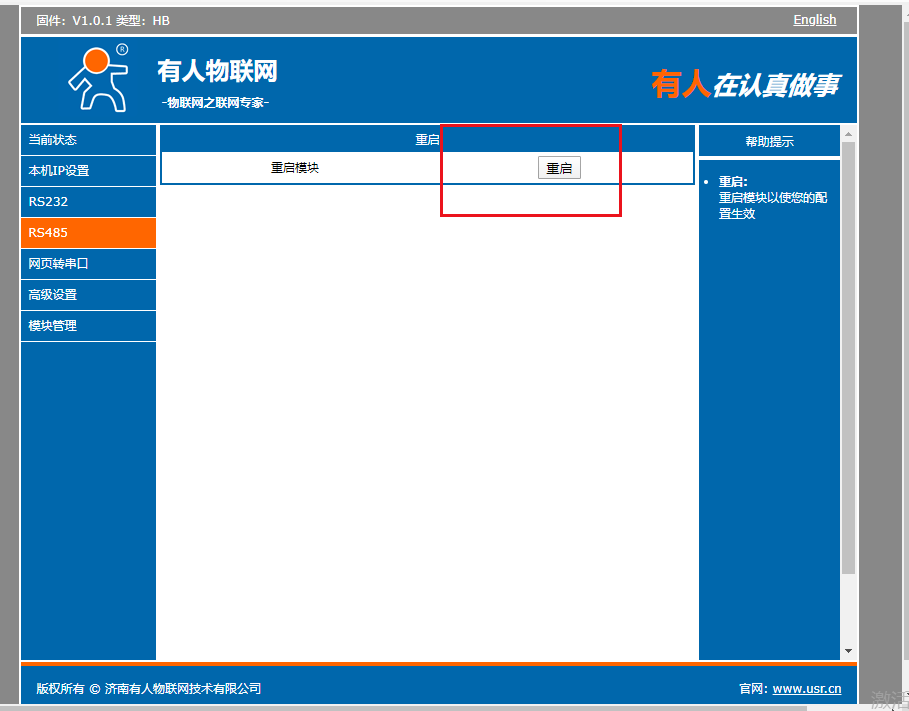

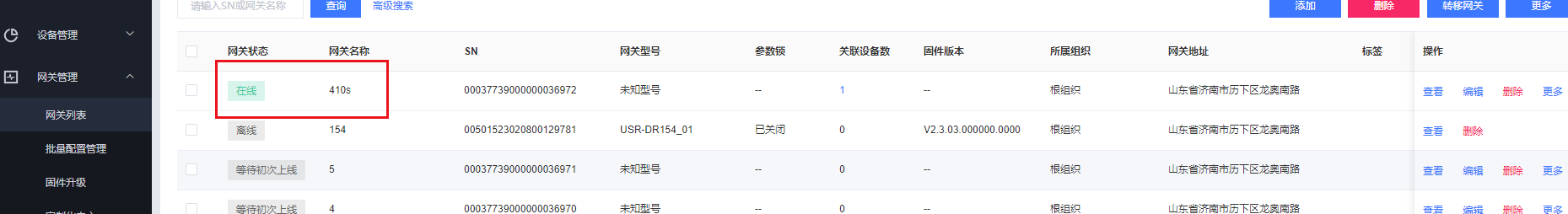

(3)配置485的串口参数,和接的485设备一致,工作方式选择tcp client,把云端生成的接入地址和端口配置里面,开启注册包,选择透传云,把云端生成的sn和密码配置里面,配置完保存重启生效,云端可以看到410s在线

五、数据测试

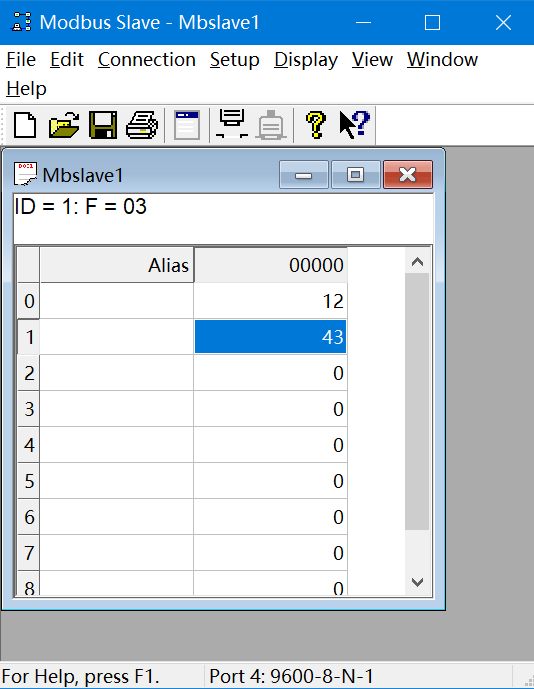

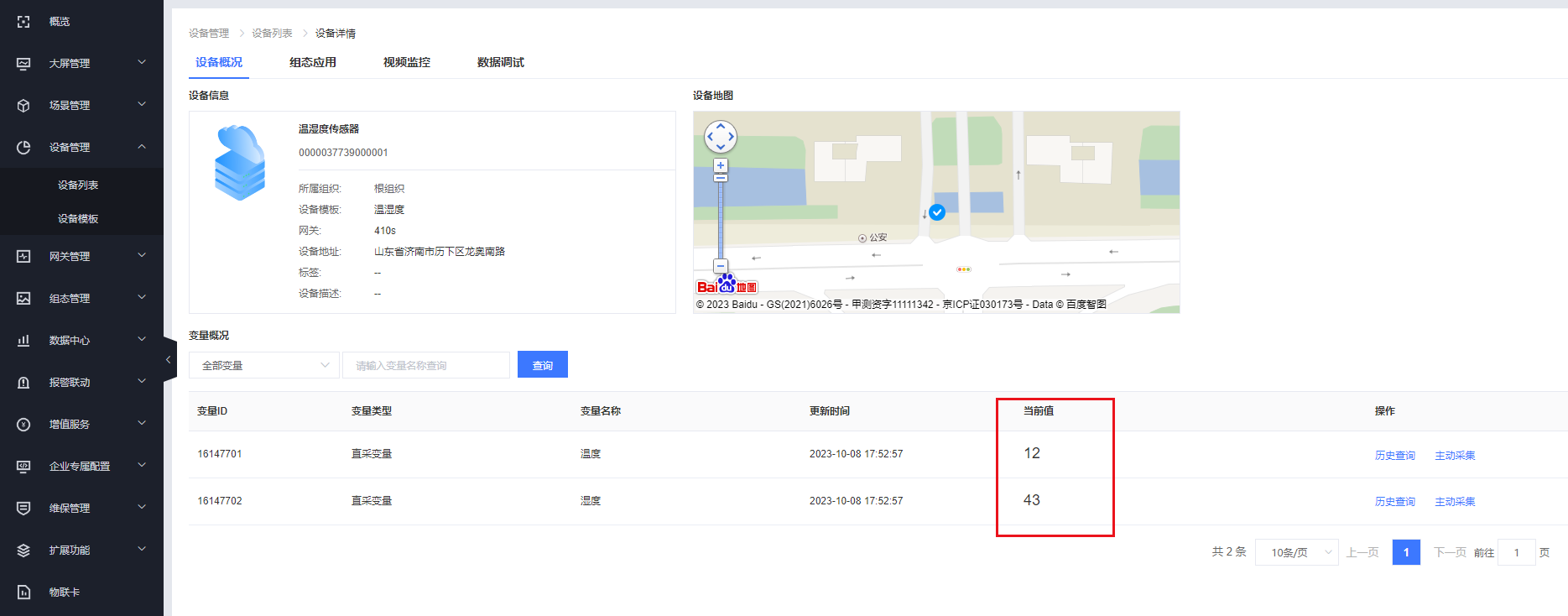

打开modbus slave软件(模拟串口传感器设备)配置串口设备的寄存器信息,调用电脑设备管理器中生成的com口,并设置好寄存器参数。最终赋予slave值,会发现云端成功采集到slave从机数据。





撰写人:李慧颖
