http://www.usr.cn/Down/USR-N510_V1.0.9.pdf

第12页拨码开关

第13页串口引脚定义

http://www.usr.cn/Product/72.html

虚拟串口软件下载连接

http://www.usr.cn/Download/230.html

M4设置软件下载连接



备注：建议使用时，N510设置TCP client，虚拟串口设置TCP server



一、调试方法准备工作：

USR-N510使用直流电源适配器12V供电。

USR-N510 用USB-RS232串口线、232转接线接电脑和USR-N510。

USR-N510拨码开关都朝下，是232串口功能。

USR-N510网口用网线连接电脑网口，电脑IP和USR-N510的IP设置同一网段。

（或者USR-N510网口用网线接路由器，电脑也连接同一个路由器。USR-N510用串口设置软件设置DHCP，动态获取IP）



二、静态IP时USR-N510与虚拟串口通讯：

1、硬件连接：

USR-N510使用直流电源适配器12V供电。

USR-N510 用USB-RS232串口线、232转接线接电脑和USR-N510。

USR-N510拨码开关都朝下，是232串口功能。

USR-N510网口用网线连接电脑网口，电脑IP和USR-N510的IP设置同一网段。USR-N510默认IP是192.168.0.7。因此电脑设置静态IP，192.168.0.201，子网掩码 255.255.255.0，网关192.168.1.1。



2、网络搜索IP：

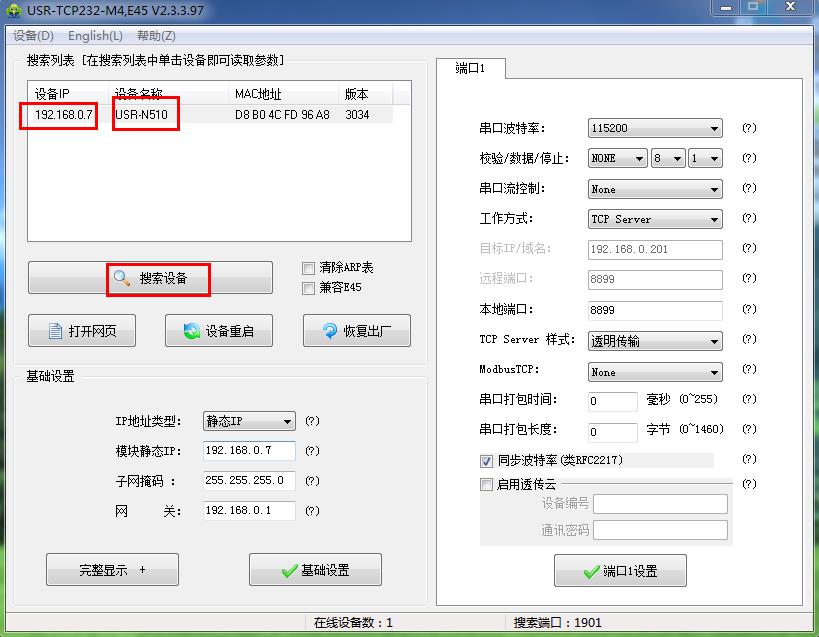

用M4设置软件搜索USR-N510的IP。确认是192.168.0.7





3、N510设置TCP server，虚拟串口设置TCP client：

在电脑打开浏览器，输入静态IP192.168.0.7 登录USR-N510的内置网页。

登录用户名是admin，密码是admin。

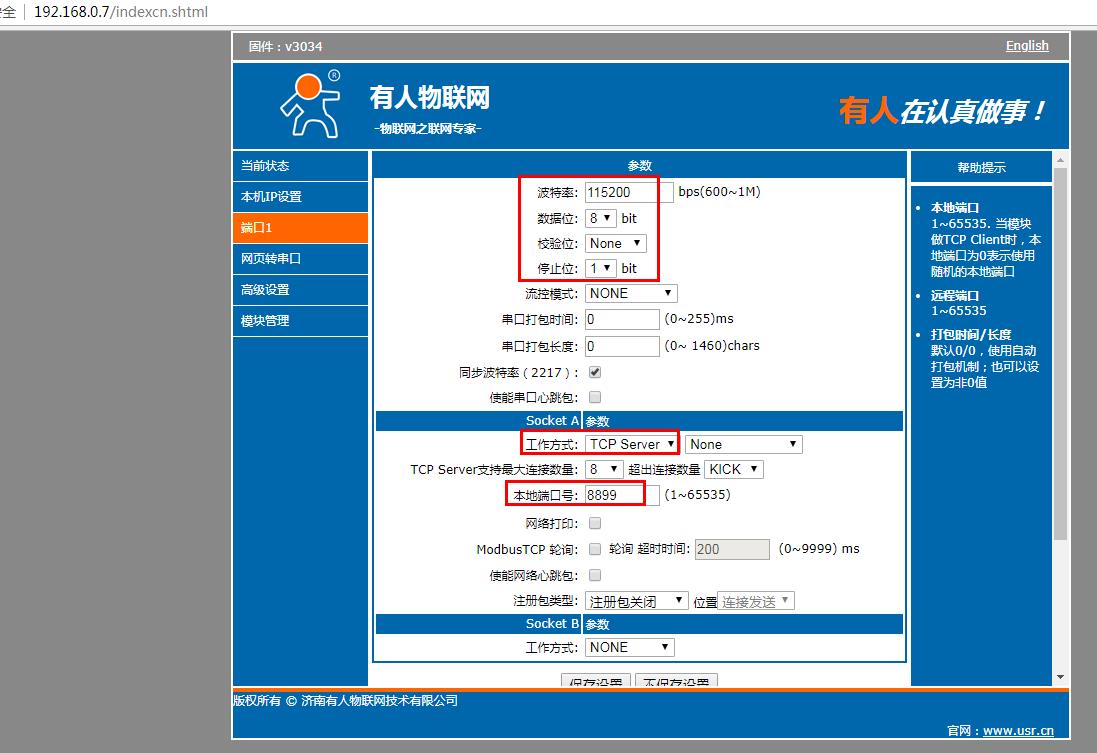

网页检查串口参数，工作方式设置TCP server，本地端口号默认是8899

虚拟串口软件手动添加一个COM1，网络协议设置TCP client，目标IP填192.168.0.7，目标端口填8899。





在电脑上，打开2个串口助手，USR-TCP232-TEST软件。

分别打开USR-N510实际串口COM38，虚拟串口COM1。

串口参数设置和USR-N510串口参数一致，测试实际串口和虚拟串口之间的数据传输。







4、N510设置TCP client，虚拟串口设置TCP server：

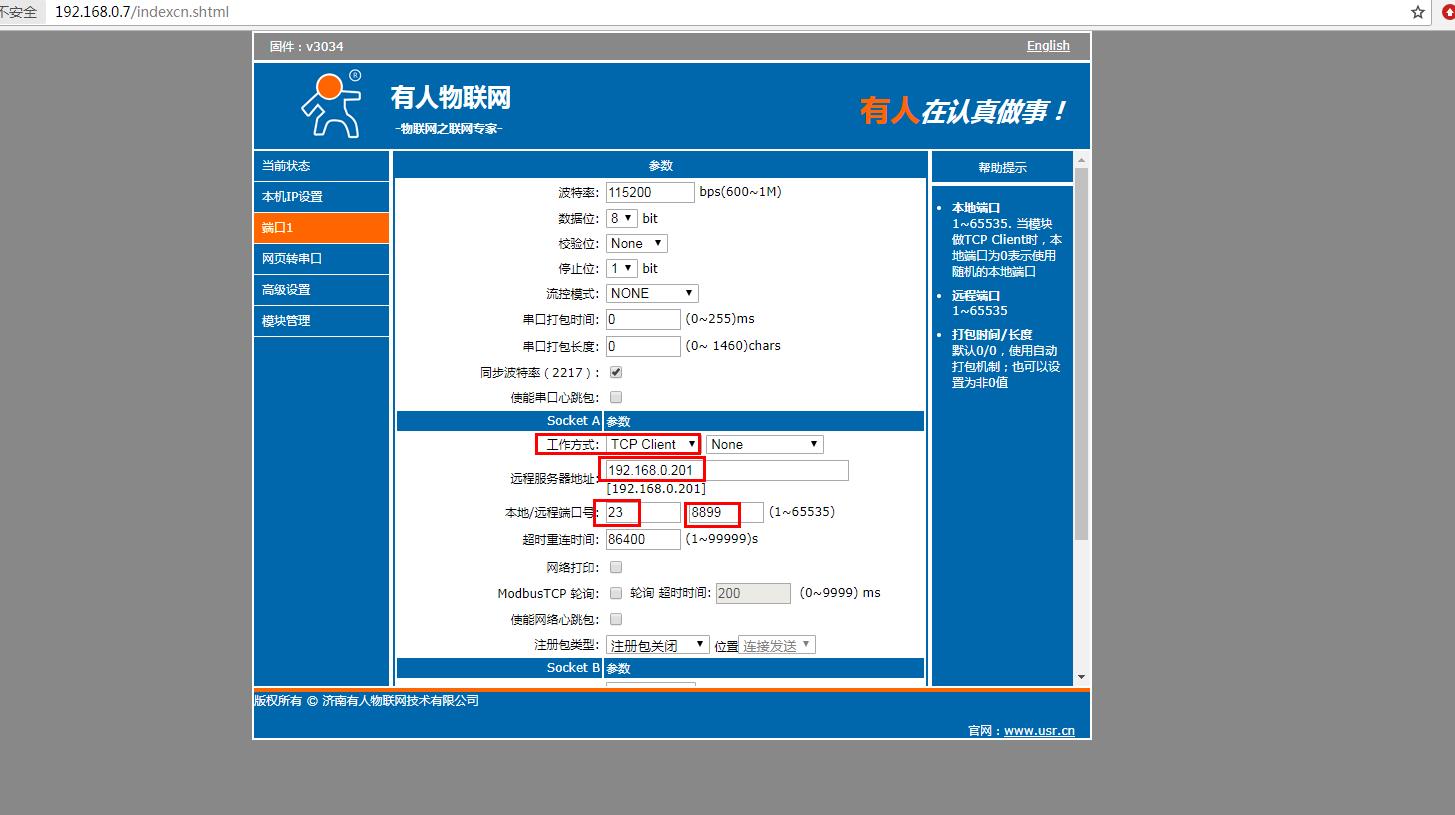

网页检查串口参数，工作方式设置TCP client，本地端口号设置23，远程端口设置8899，本地端口不要设置和其他端口重复。本地端口也可以设置为0，建立TCP连接后，本地端口是随机分配的。远程服务器地址填虚拟串口软件所在电脑的IP。192.168.0.201

虚拟串口软件手动添加一个COM1，网络协议设置TCP server，本地端口填8899。











在电脑上，打开2个串口助手，USR-TCP232-TEST软件。

分别打开USR-N510实际串口COM38，虚拟串口COM1。

串口参数设置和USR-N510串口参数一致，测试实际串口和虚拟串口之间的数据传输。





三、DHCP动态获取IP时，USR-N510做MODBUS RTU从机：

1、硬件连接：

USR-N510使用直流电源适配器12V供电。

USR-N510 用USB-RS232串口线、232转接线接电脑和USR-N510。

USR-N510拨码开关都朝下，是232串口功能。

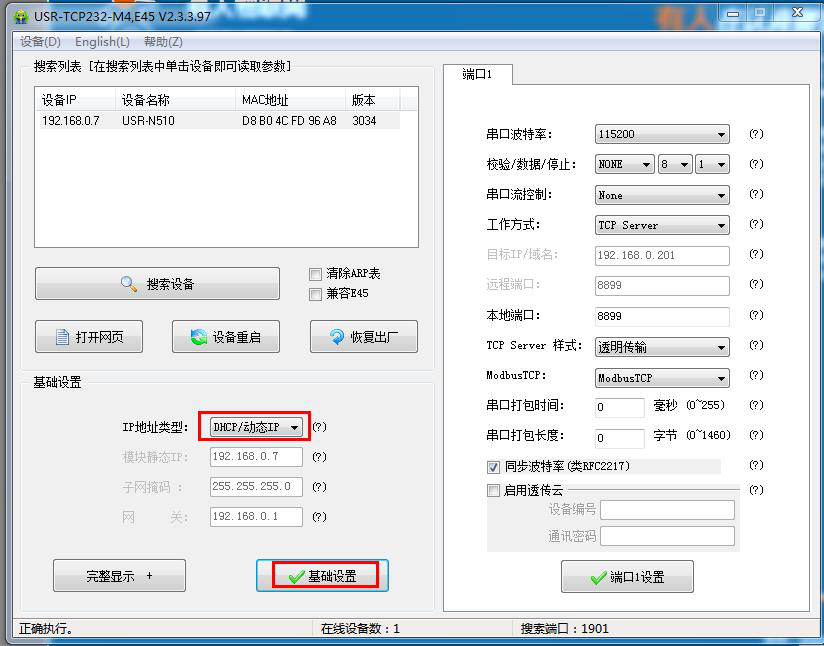

USR-N510网口用网线接路由器，电脑也连接同一个路由器。USR-N510用M4设置软件设置DHCP，动态获取IP。

2、网络搜索IP：

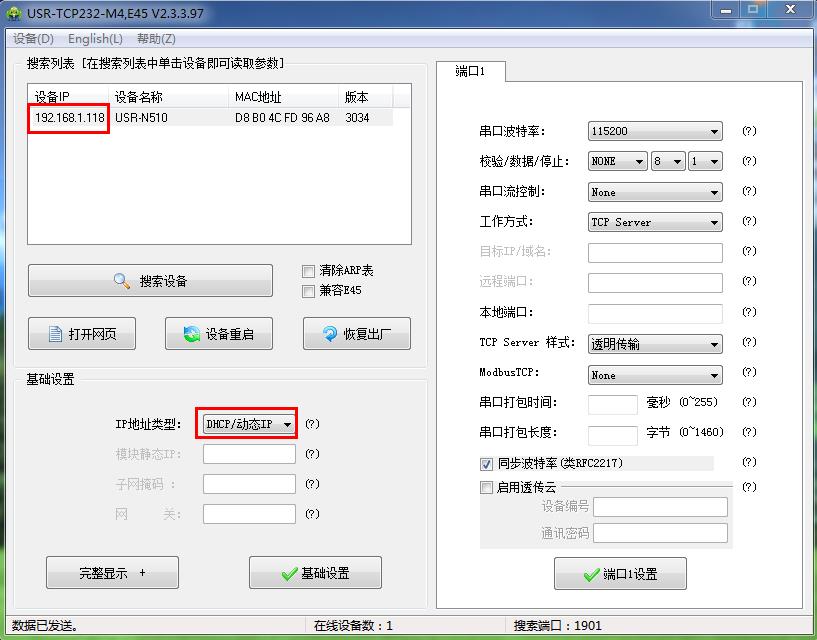

用M4设置软件搜索USR-N510的IP 192.168.1.118

3、N510设置TCP server，虚拟串口设置TCP client：

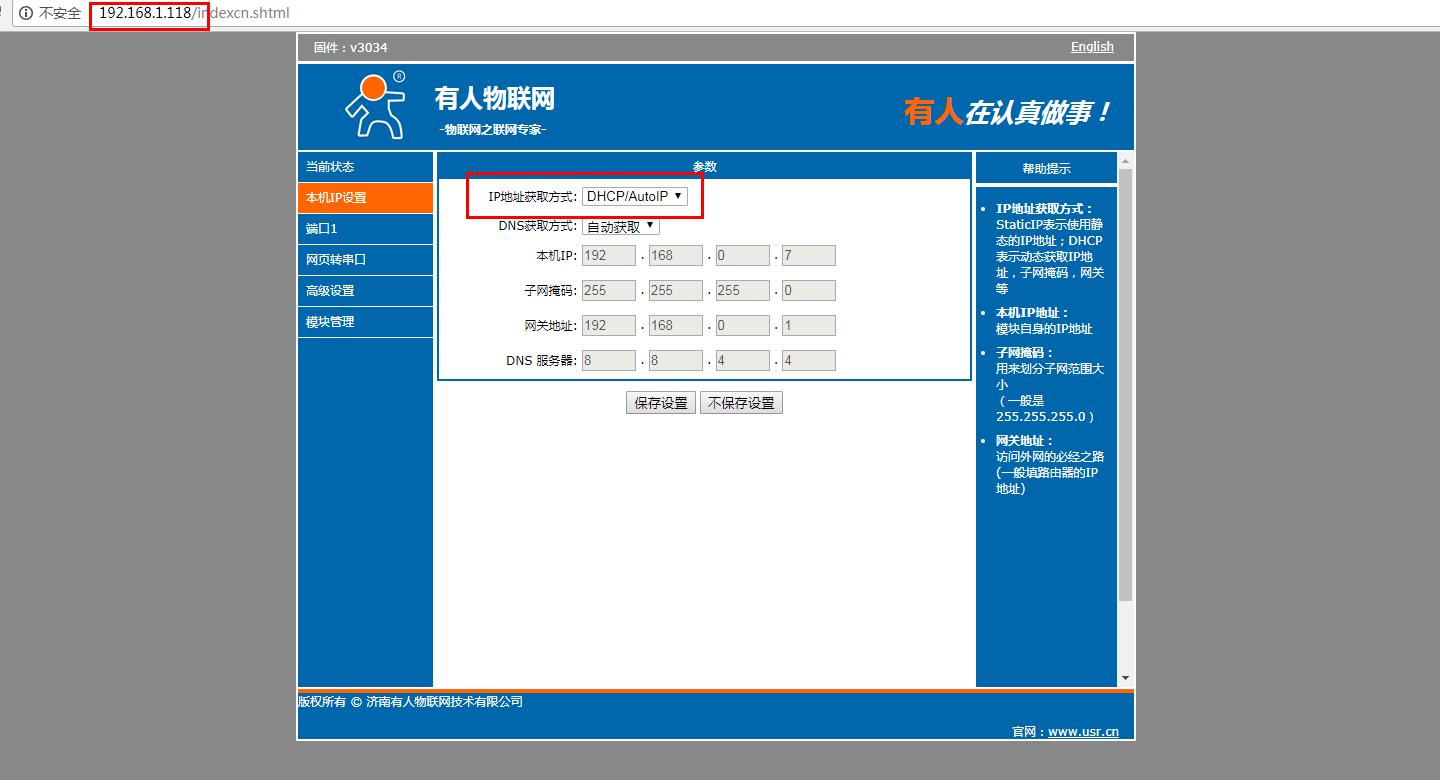

在电脑打开浏览器，输入静态IP192.168.1.118 登录USR-N510的内置网页。

登录用户名是admin，密码是admin。

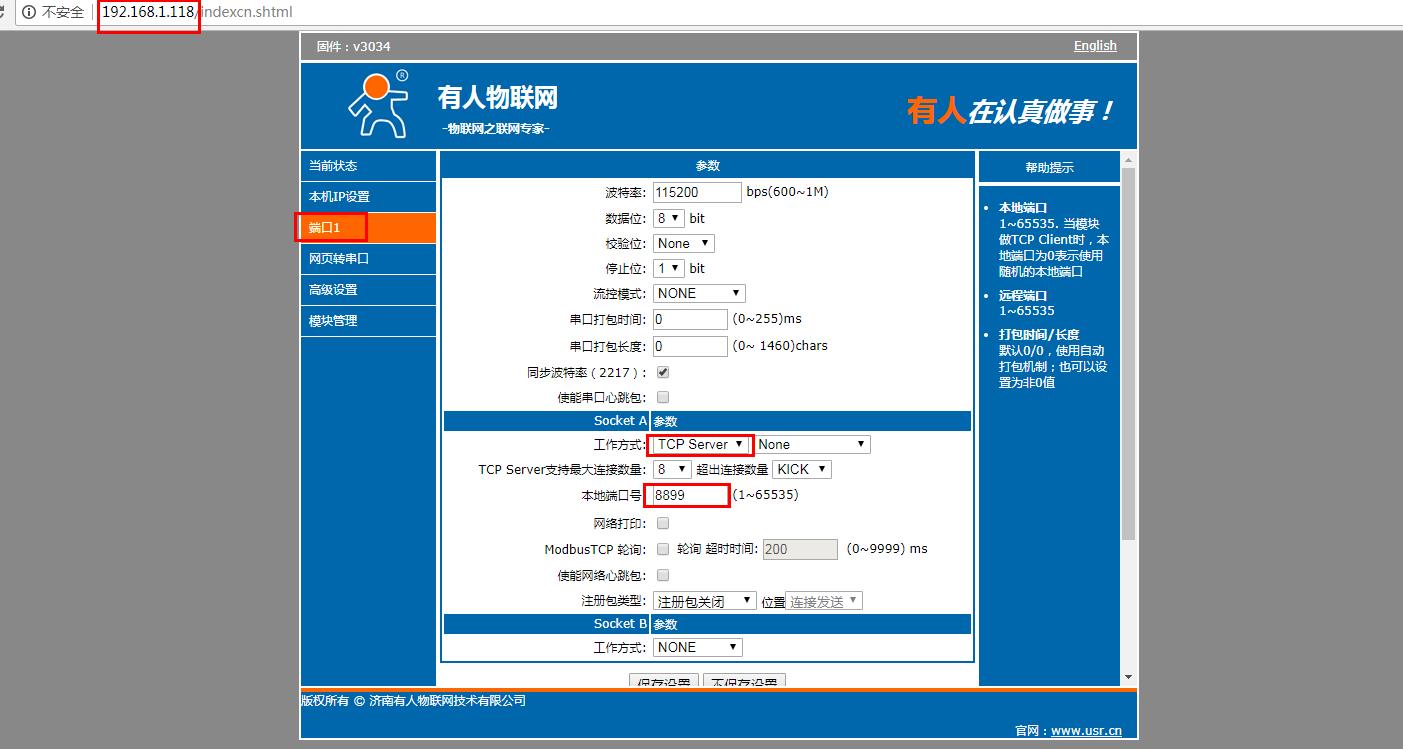

网页检查串口参数，工作方式设置TCP server，本地端口号默认是8899

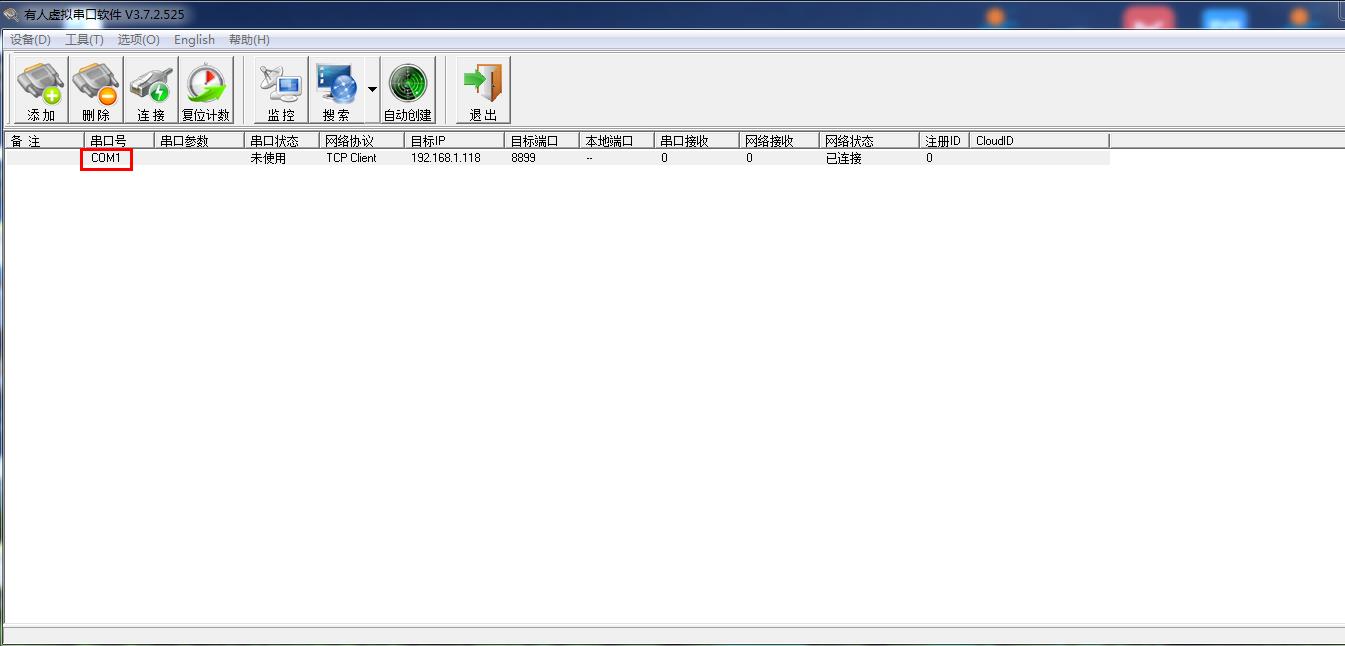

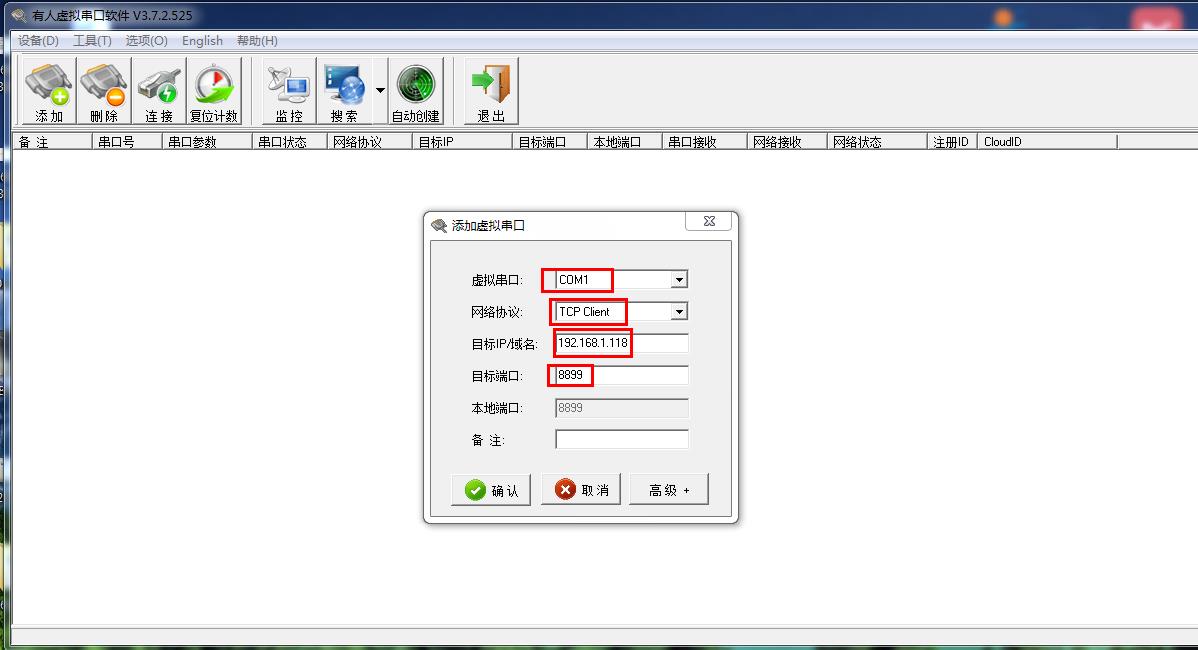

虚拟串口软件手动添加一个COM1，网络协议设置TCP client，目标IP填192.168.1.118，目标端口填8899。

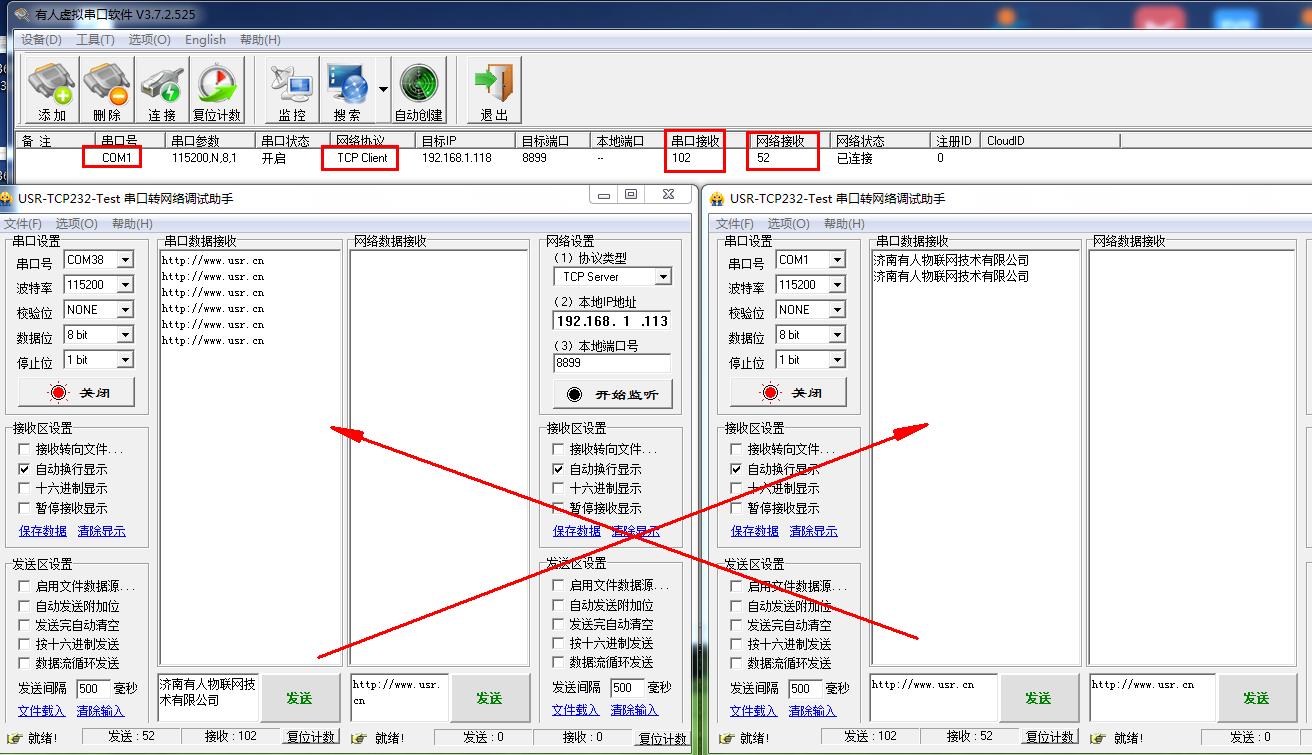

在电脑上，打开2个串口助手，USR-TCP232-TEST软件。

分别打开USR-N510实际串口COM38，虚拟串口COM1。

串口参数设置和USR-N510串口参数一致，测试实际串口和虚拟串口之间的数据传输。



4、N510设置TCP client，虚拟串口设置TCP server：

网页检查串口参数，工作方式设置TCP client，本地端口号设置23，远程端口设置8899，本地端口不要设置和其他端口重复。本地端口也可以设置为0，建立TCP连接后，本地端口是随机分配的。远程服务器地址填虚拟串口软件所在电脑的IP。192.168.1.113

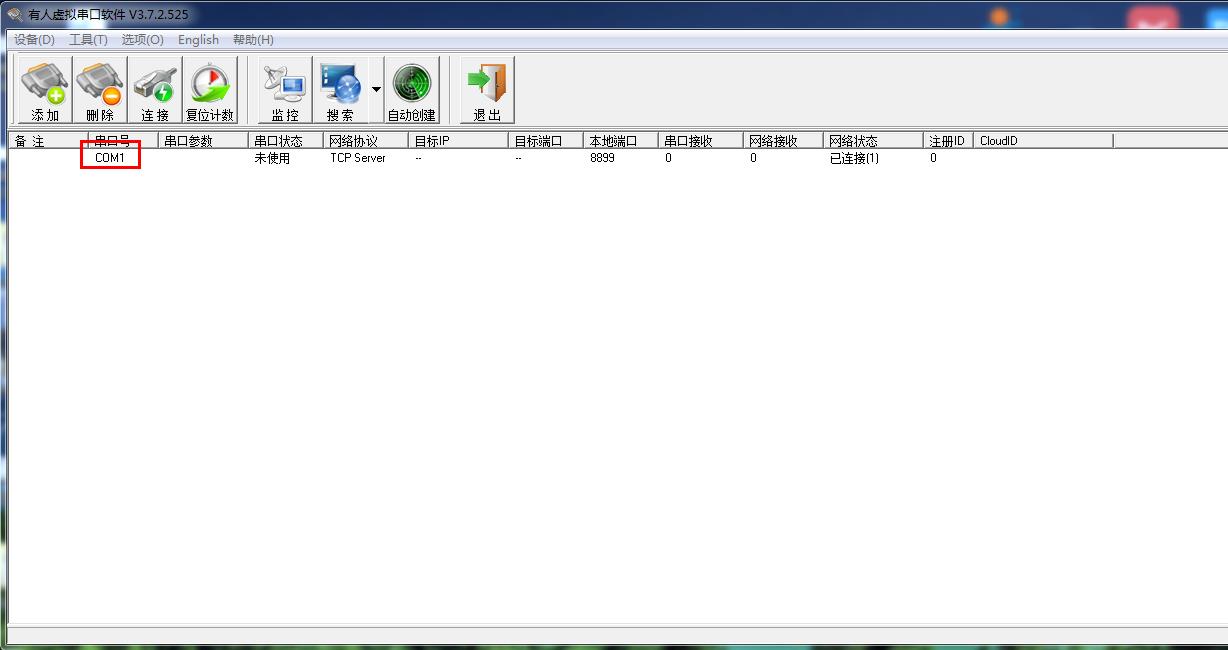

虚拟串口软件手动添加一个COM1，网络协议设置TCP server，本地端口填8899。

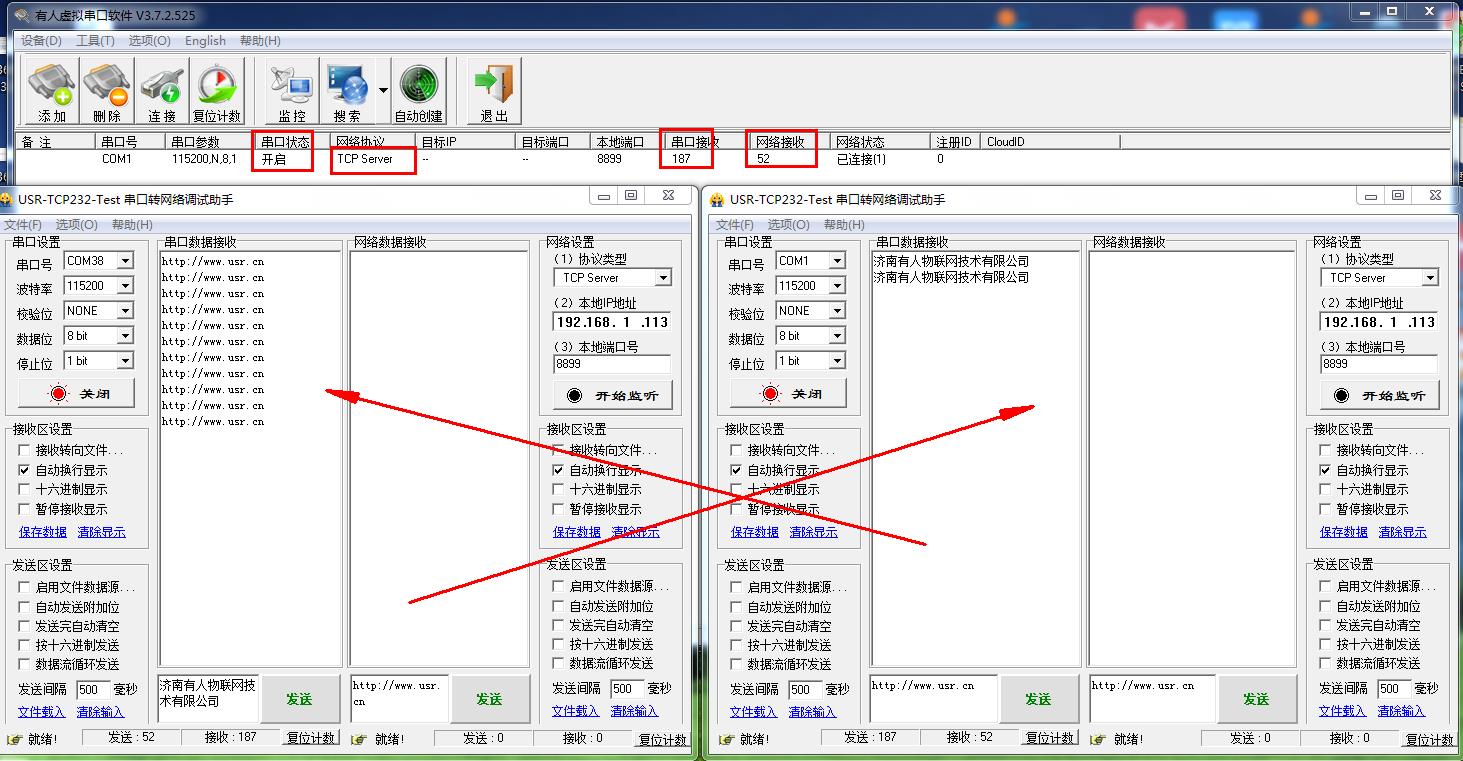

在电脑上，打开2个串口助手，USR-TCP232-TEST软件。

分别打开USR-N510实际串口COM38，虚拟串口COM1。

串口参数设置和USR-N510串口参数一致，测试实际串口和虚拟串口之间的数据传输。
