4G模块WH-LTE-7S4V2网络AT指令使用实例

2020-04-07

分享到:
{}

  通过《4G模块WH-LTE-7S4V2网络AT指令使用实例》详细的了解4G模块如何使用

  1.要下载的软件和说明书。

  说明书:http://www.usr.cn/Download/464.html

  设置/测试软件:http://www.usr.cn/Download/415.html

  软件设计手册:http://www.usr.cn/Download/560.html

  串口及网络调试助手:http://www.usr.cn/Product/78.html

  基本测试通讯案例:http://www.usr.cn/Faq/258.html

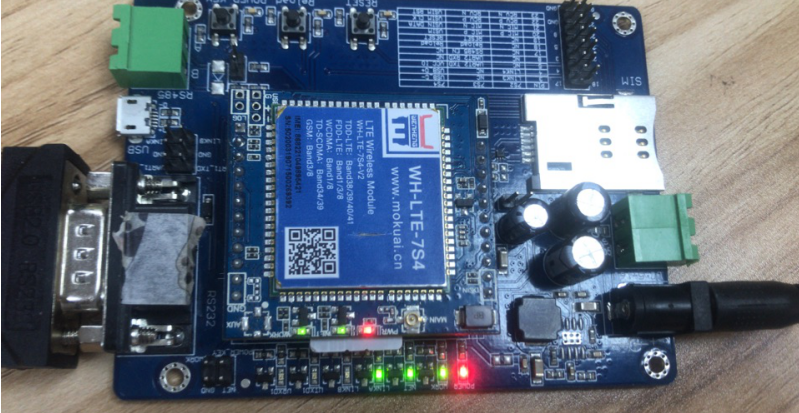

  2. 将4G模块USR-LTE-7S4模块插入评估板,插入sim卡,串口连接电脑



  3.电脑端设置

  首先将USB插在电脑的串口上,查看串口号,打开设置软件,选择正确的COM口、波特率等参数,并点击打开串口,如下图所示。

  注意:以win8为例,查看串口号可在“我的电脑”->“管理”->“设备管理器”->“端口”中查询。

  注意:模块出厂默认的波特率是115200,数据位8,停止位1,校验位NONE

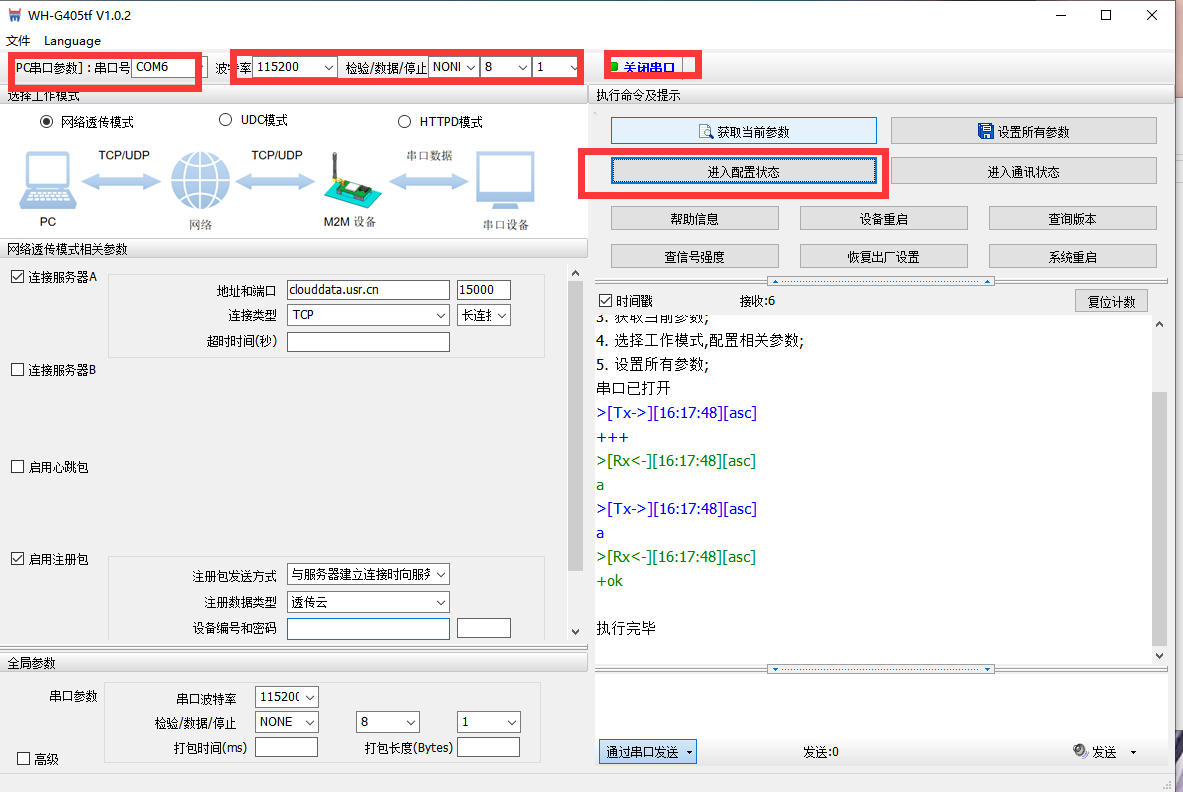

  4.打开设置软件

  打开串口,并计入配置状态

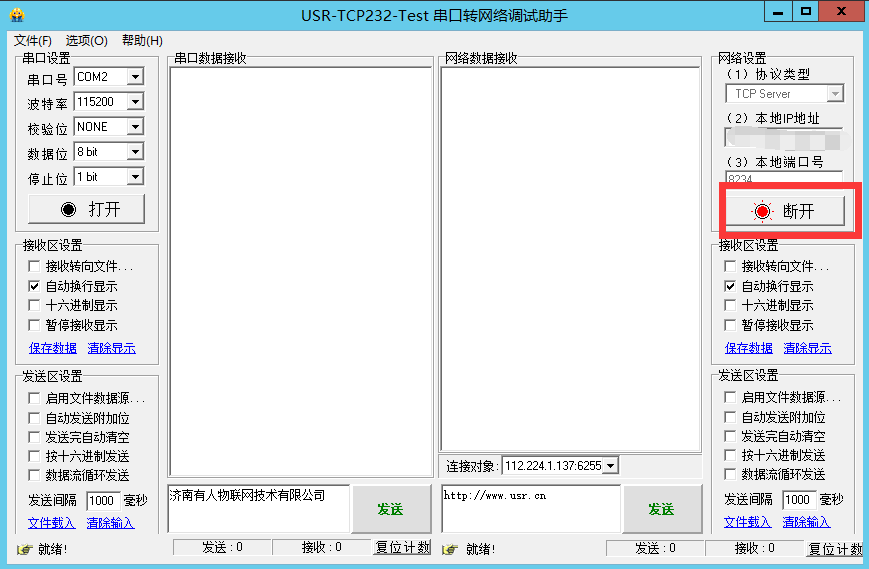

  5. 打开串口及网络调试助手,在公网服务器上开一个监听,如图。

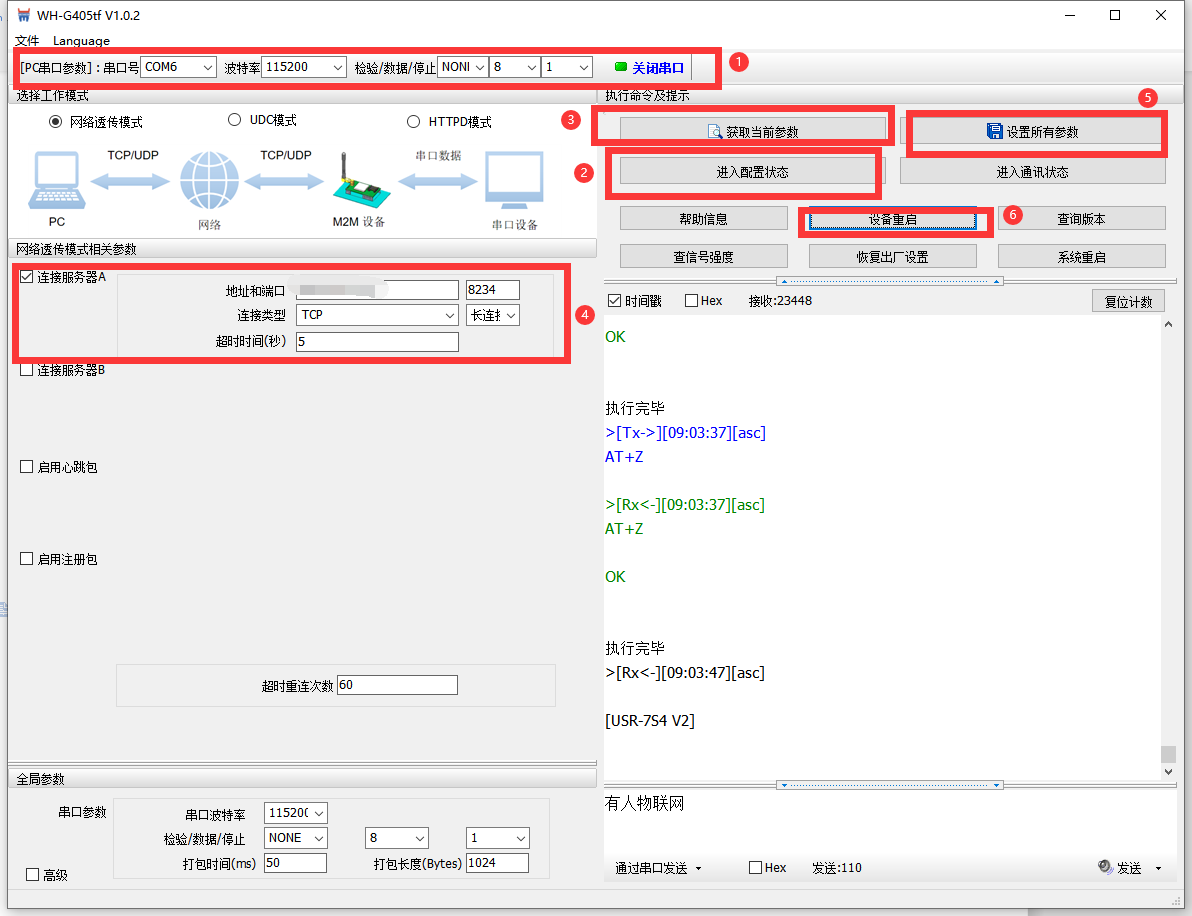

  6.勾选连接服务器A,地址设置为公网服务器的公网IP,端口号为服务器上上位机软件的端口号。点击“设置并保存所有参数”,如图。

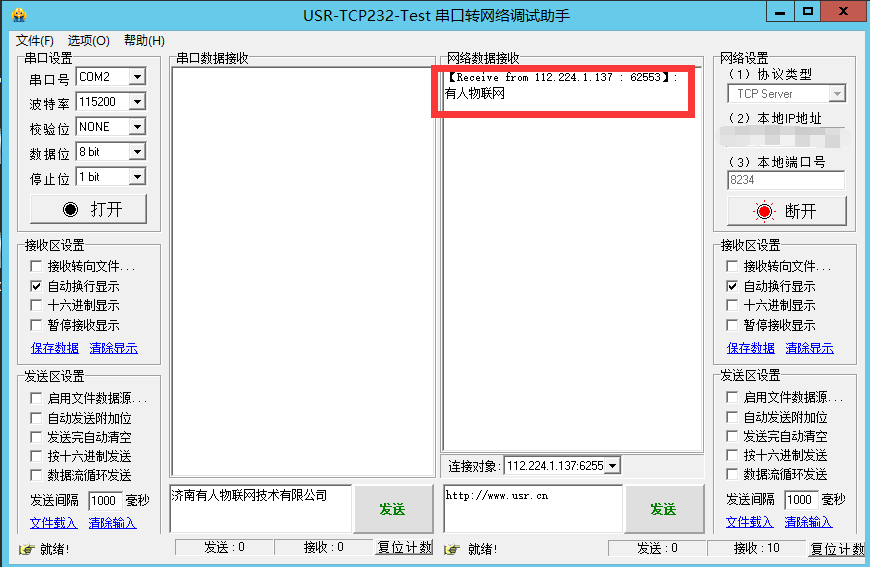

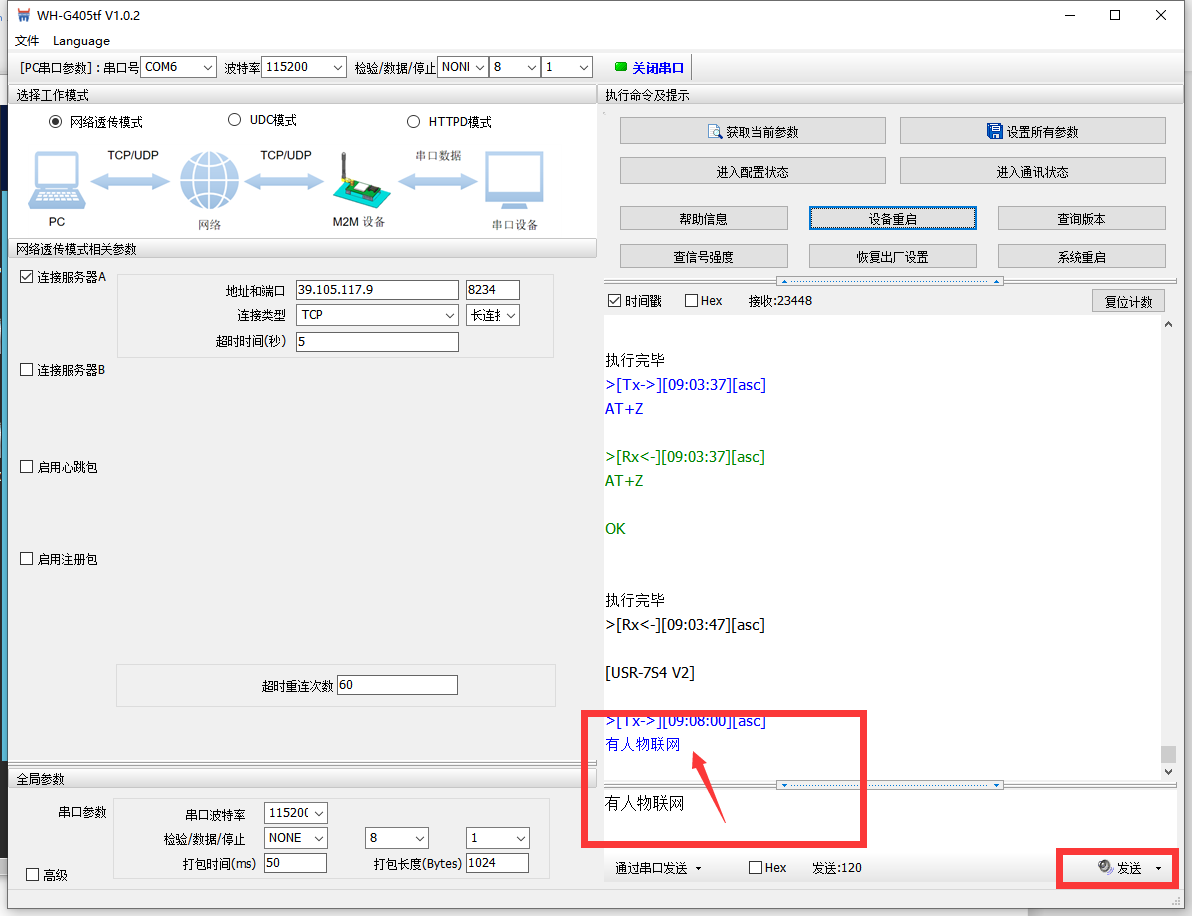

  7. 在串口发送区发送数据,此时在服务器上可以接收到串口发送的数据,如图。

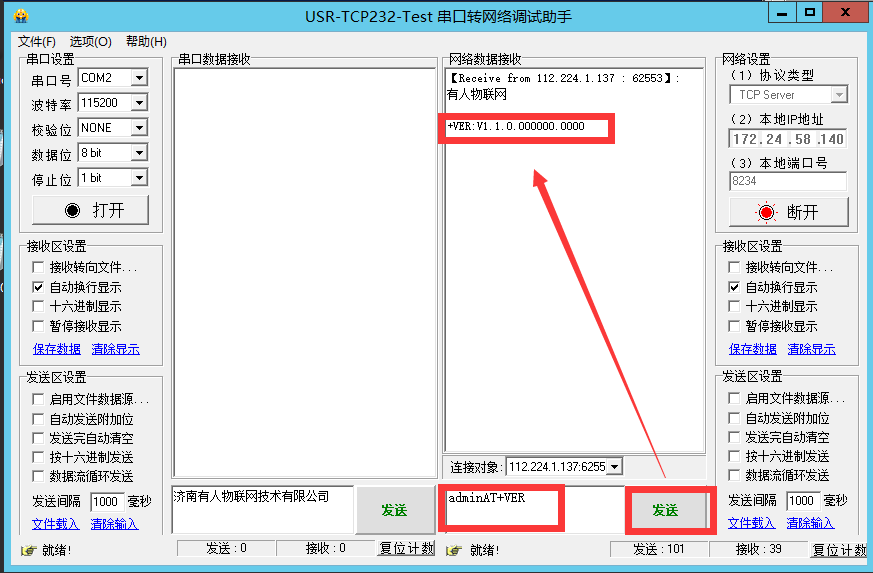

  8. 通过服务器端网络调试助手发送带有密码(默认是admin)的AT指令可以实现网络AT指令功能,如查询模块版本号可以发送:adminAT+VER跟回车,如图。

  注意该字符串最后有一个回车符
