一. 所需资料

1. 软件设计手册：http://www.usr.cn/Down/USR-N540-software-V1.0.3.pdf

2. N540说明书：http://www.usr.cn/Down/USR-N540_V1.1.2.pdf

3. N540设置软件：http://www.usr.cn/Download/230.html

4. 串口调试助手：http://www.usr.cn/Product/78.html

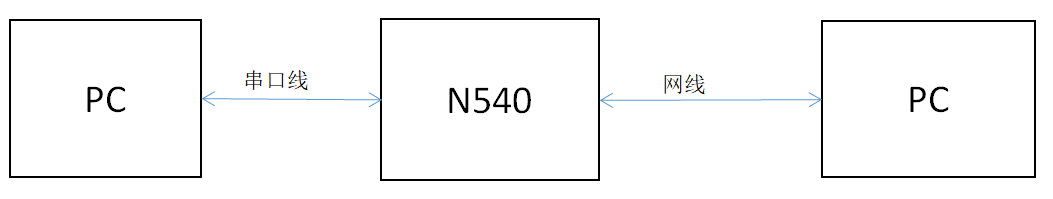

二. 网络拓扑图



三. 设备连接

1. 将N540串口通过串口转USB线与PC相连接，通过网线将 N540的网口 和PC 的网口相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给 N540 供电。

四. 具体操作

1. 按路径：控制面板——>网络和Internet——>网络和共享中心

到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

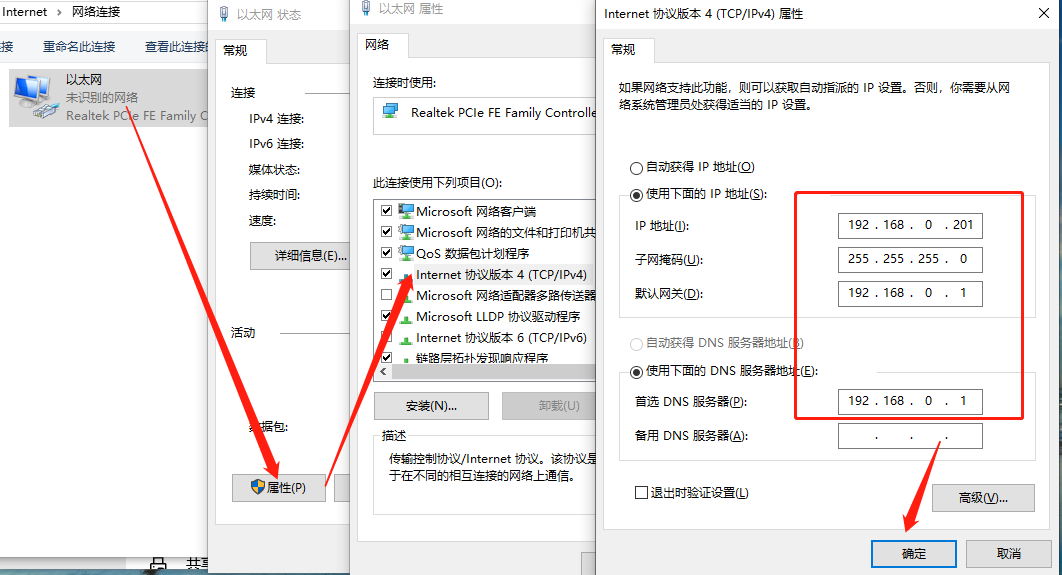

2. 给电脑设置静态IP，设置成与N540同一网段，IP：192.168.0.201，子网掩码255.255.255.0，默认网关：192.168.0.1，N540默认IP：192.168.0.7。

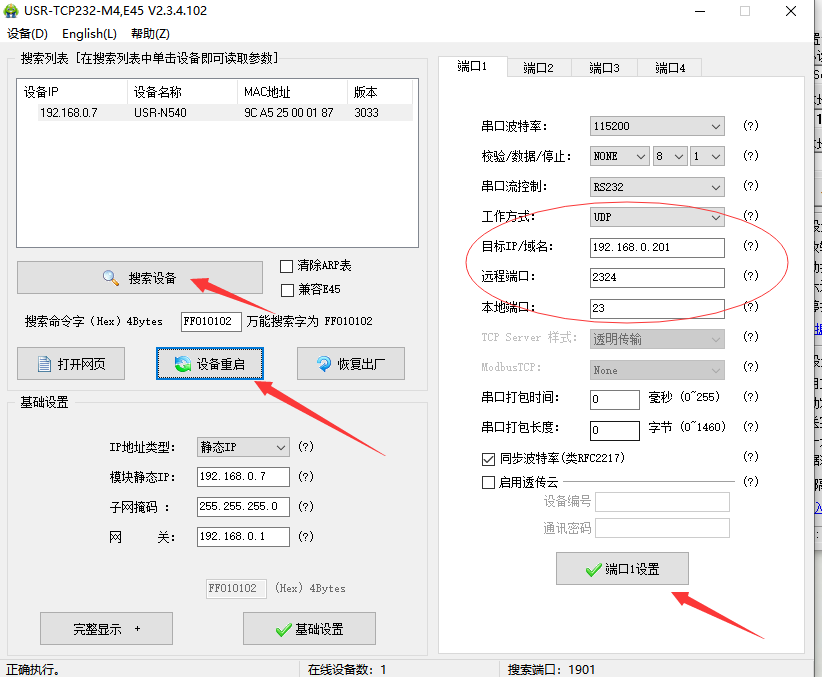

3. 打开M4设置软件，点击搜索设备，可看到搜索到的设备，点击选中，可看到N540的参数 ，工作方式选择UDP，目标IP：192.168.0.201，远程端口：2324，点击端口1设置保存参数，然后点击设备重启，重启设备使参数生效

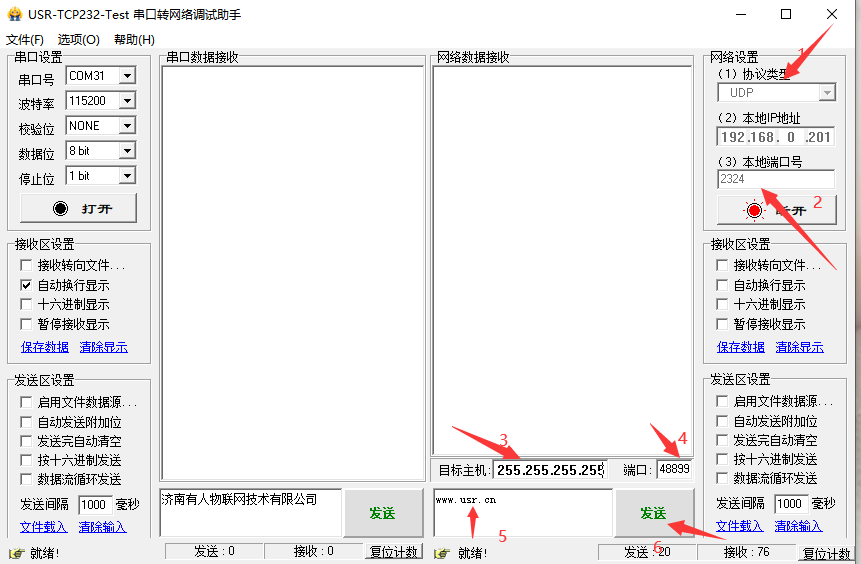

4. 打开串口调试助手，网络设置为UDP协议类型，本地IP为192.168.0.201，本地端口：2324，点击连接，更改目标主机IP:255.255.255.255,端口：48899，通过广播的方式发送搜索关键字www.usr.cn（区分大小写）

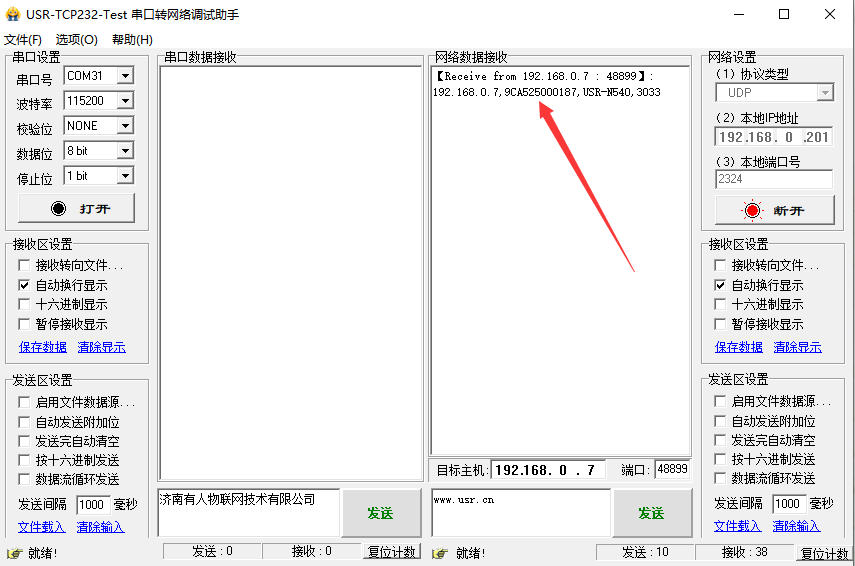

5. 如下图所示，可搜索到N540的IP，MAC地址，名称，版本号，目标主机也变为搜索到的N540的IP

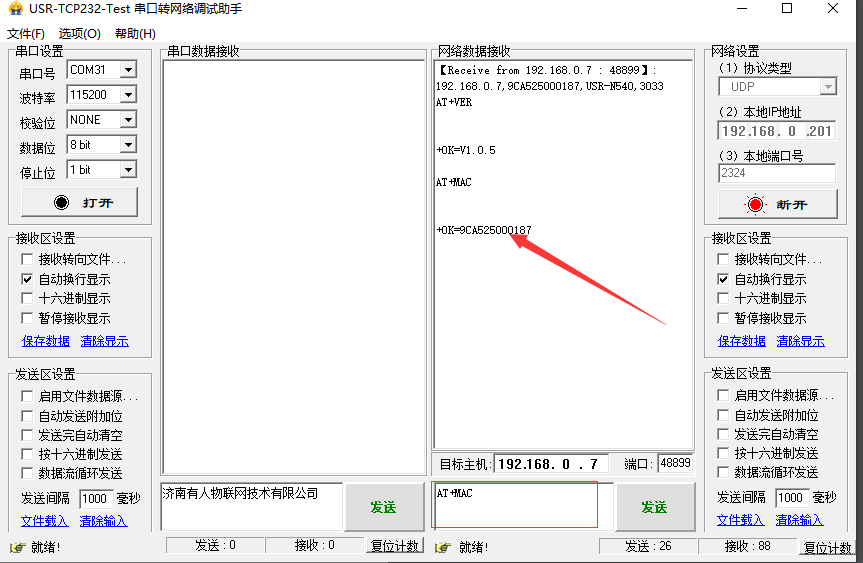

6. 查询参数：根据AT指令集发送标准AT指令，AT+VER查询版本号，AT+MAC查询MAC（AT指令后加回车换行）



工业级四串口服务器USR-N540基本测试通信和使用方案http://www.usr.cn/Faq/237.html
