USR-WIFI-C210模块连接有人云Modbus RTU设备组态测试

一、资料下载

说明书：https://www.usr.cn/Download/275.html
硬件设计手册：https://www.usr.cn/Download/304.html
软件设计手册：https://www.usr.cn/Download/303.html
串口调试软件：https://www.usr.cn/Download/27.html

二、数据流向

说明：用串口助手模拟modbus rtu协议的串口设备;

数据流向：串口助手----C210-----有人云(组态显示)

客户实际应用：modbus rtu设备---C210---有人云(组态显示)
三、设置步骤
1.有人云平台设置

1>登录有人云（如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户）注：此案例有人云为企业版

有人云入口：https://account.usr.cn/mp_scada

2>云平台添加设备，在设备管理---联网设备--添加设备，SN和MAC/IMEI可以点击SN不支持，系统自动生成，不需要客户自己设置，通讯密码可以自定义8位密码

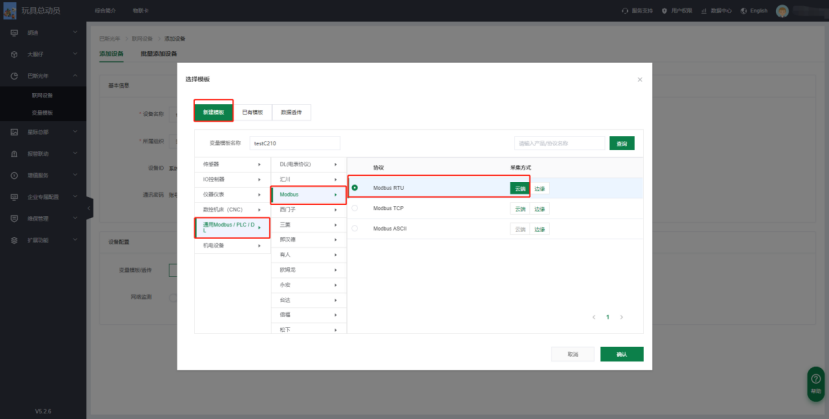

3>新建模板，目前云平台支持的是modbus协议

4>配置从机和变量

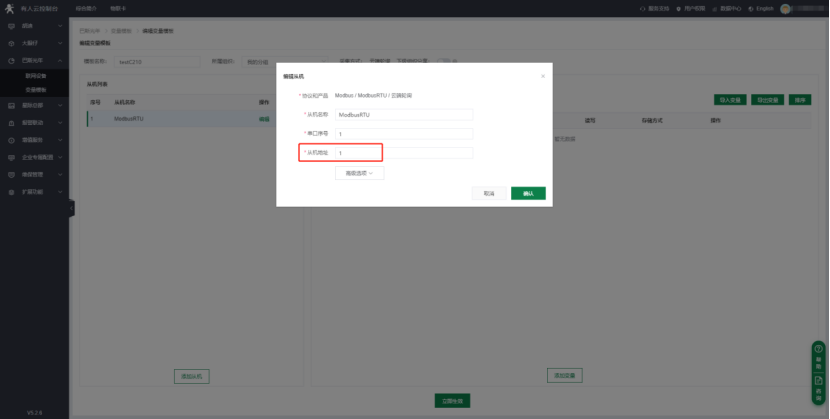

从机：从机列表，点击编辑，可以设置从机各参数，其中串口序号保持默认即可，从机地址根据串口设备的实际情况填写

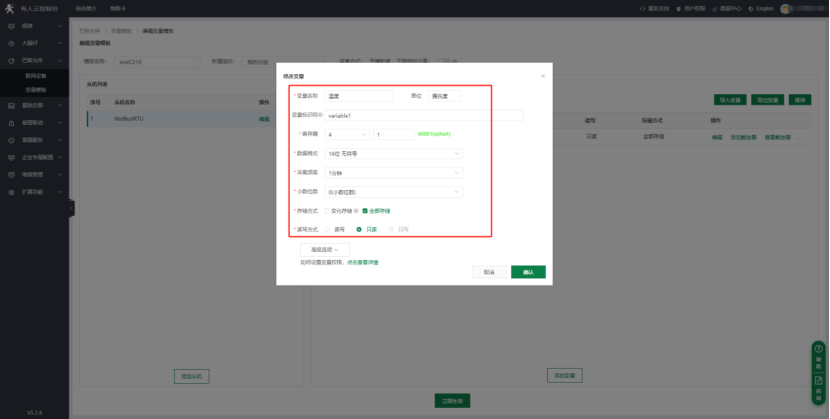

5>添加变量：
备注：寄存器的填写（需要知道终端设备的功能码寄存器的起始地址）（不清楚的需要联系终端设备的厂家）
功能码03H或06H，起始地址0000H，则填：40001；
功能码04H，起始地址000AH，则填：30011；
功能码01H或05H，起始地址0002H，则填：00003；
功能码02H，起始地址0003H，则填：10004。
格式为功能码+寄存器地址（需要16进制转为10进制）+1
与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。
比如：功能码03H或06H，起始地址0000H，则填：40001；
以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1；所以组态地址就是40001

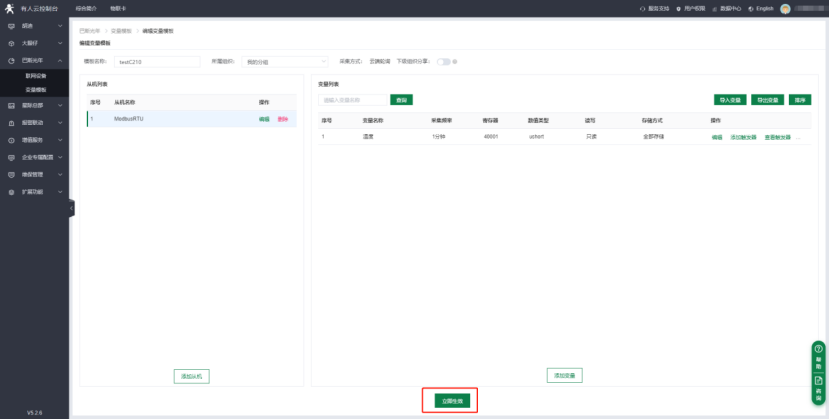

从机和变量设置好后点击立即生效

2.C210端设置
1>将wifi模块插在配套评估板上，评估板串口使用调试线连接电脑，默认模块工作在AP模式下，电脑搜索并连接其AP热点

2>打开谷歌浏览器，输入默认模块IP:10.10.100.254,用户名密码均为admin

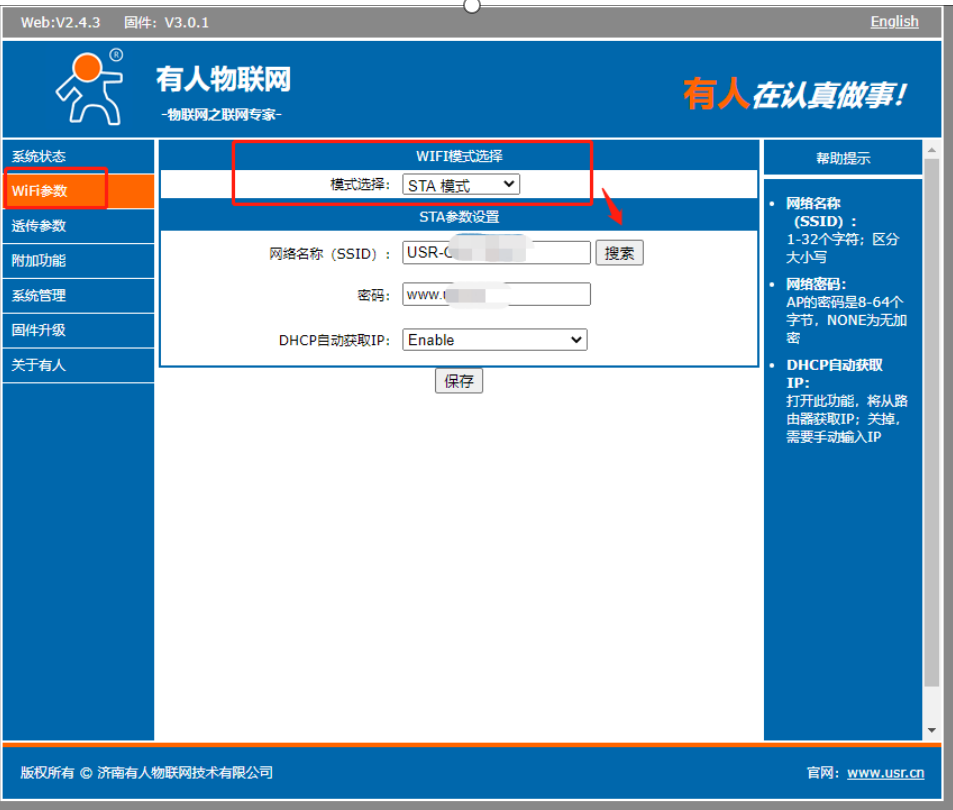

3>在WIFI参数里面选择STA模式，搜索现场2.4Gwifi（密码不可以有中文特殊字符）点击保存，暂时不重启

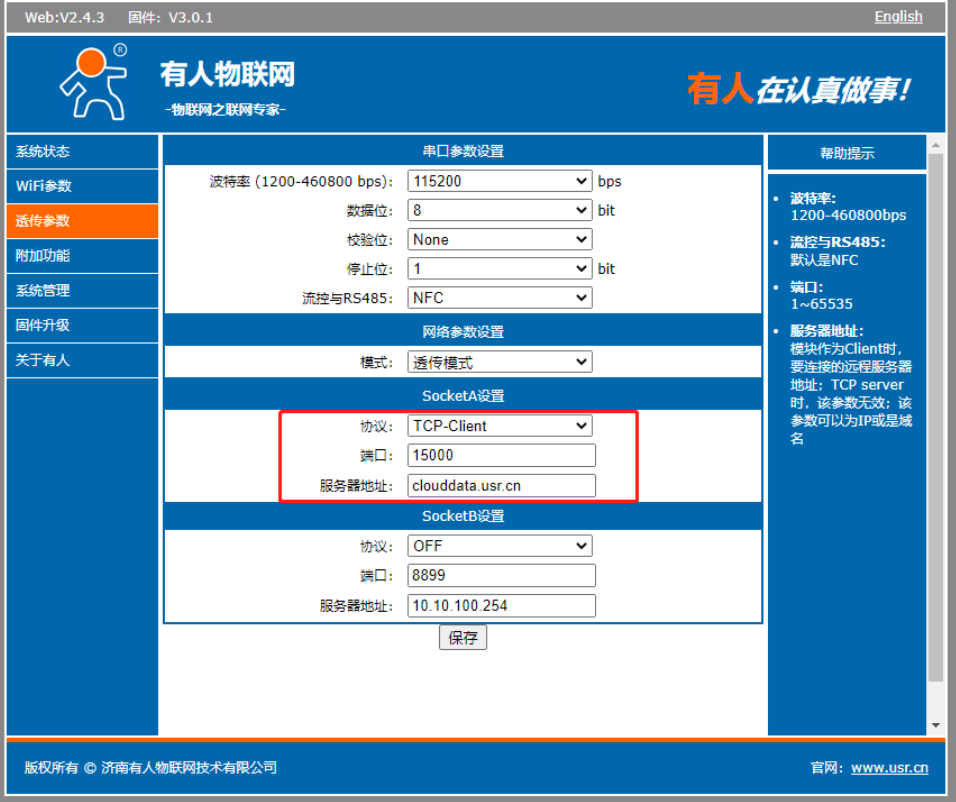

4>在透传参数设置模式--透传模式，SocketA设置为TCP clinet
填写地址clouddata.usr.cn，端口15000，点击保存并选择重启。

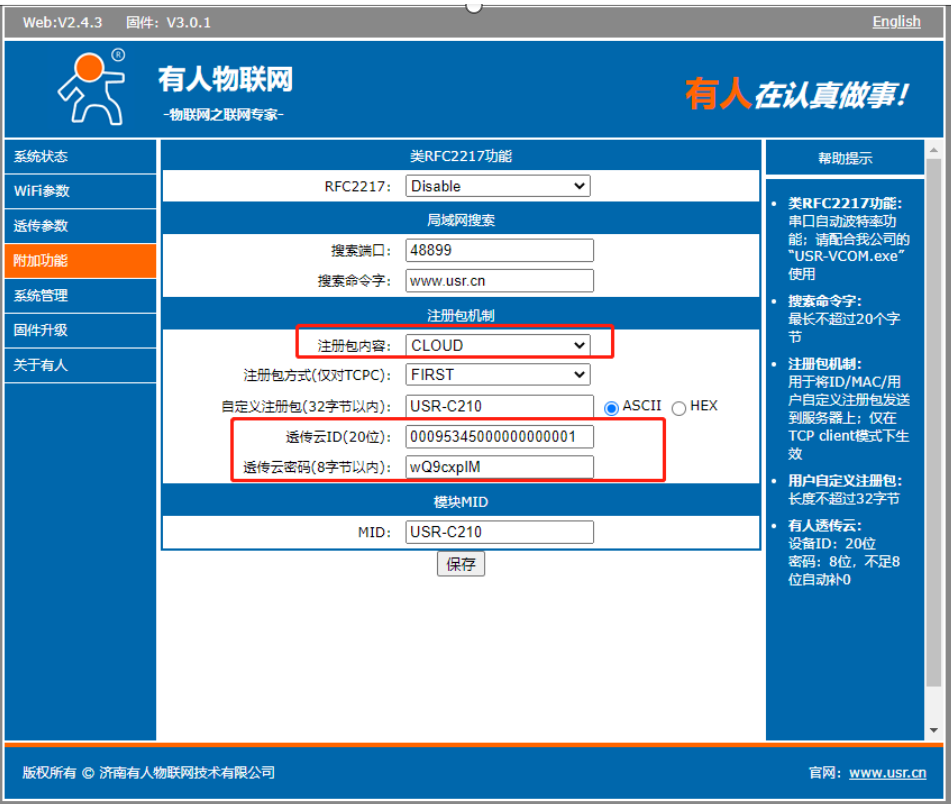

5>附加功能--注册包--开启--类型选择cloud，将之前云端添加的C210的设备ID和密码填写到注册包里

6>模块重启成功后，自身WiFi消失，可以在AP后台查看C210模块接入情况，或者是小红人软件网络端搜索,有人云设备上线。

后续可以根据AP分配给C210的IP进入配置网页查看、配置参数
（1）登录AP后台查看

（2）电脑和C210模块连接同一个AP，在我司官网下载小红人设置软件，点击网络，端口和关键字保持默认不做修改点击搜索

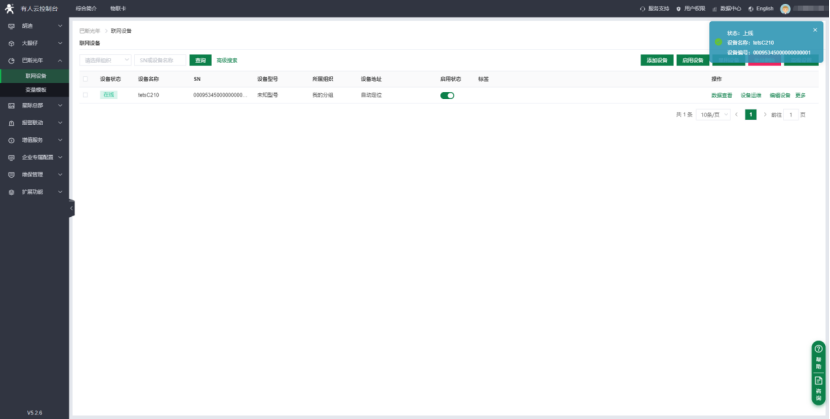

(3)有人云平台上线

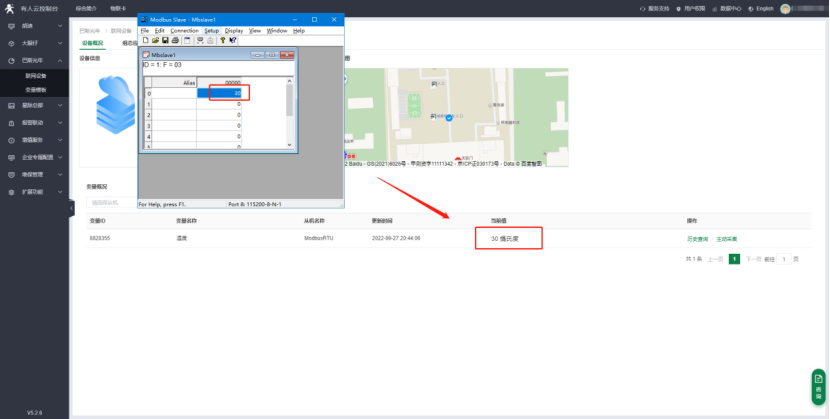

7>数据测试

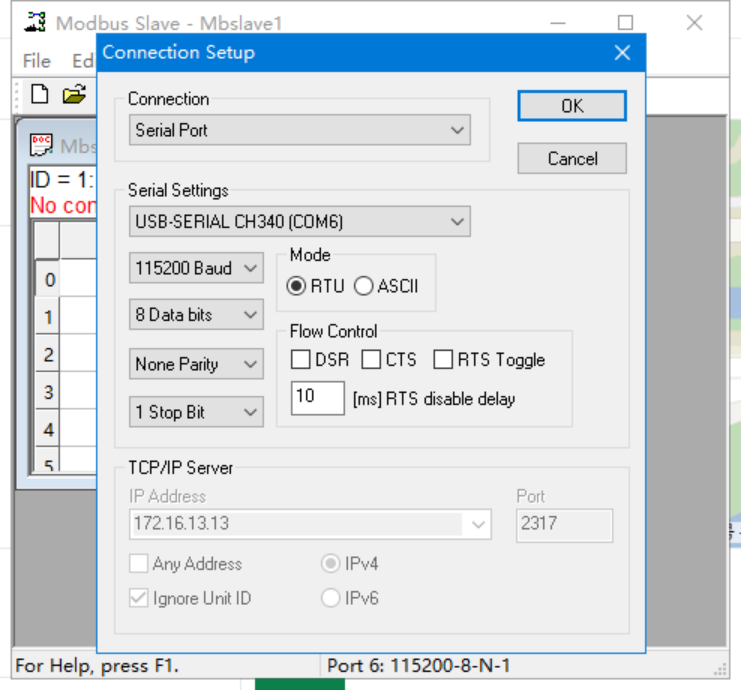

打开modbus slave软件，用这个软件来模拟网络拓扑中的串口设备，设备列表---点击设备名称，可以看到能够正常读取到数据了
