USR-C216连接有人云Modbus RTU设备组态测试

一、资料下载

USR-C216 规格书 下载：https://www.usr.cn/Down/USR-C216%20V1.0.pdf

USR-C216 说明书 下载：https://www.usr.cn/Down/USR-C216-instruction-V1.0.1.pdf

USR-C216硬件设计手册下载：https://www.usr.cn/Download/513.html

USR-C216软件设计手册下载：https://www.usr.cn/Download/512.html

AT指令设置软件下载：https://www.usr.cn/Download/91.html

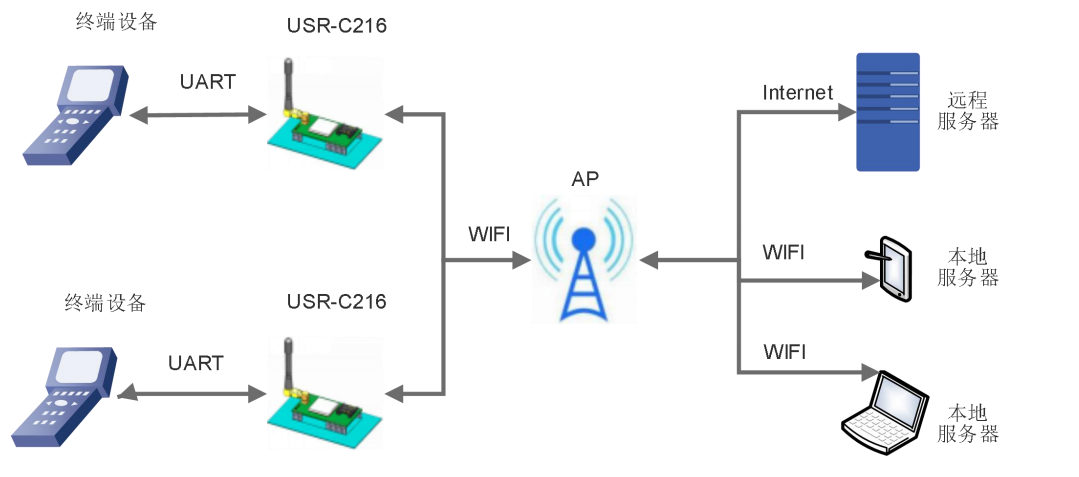

二、硬件拓扑图

本案例基于STA模式的无线网络配置：

三、数据流向

本案例测试说明：用modbus slave软件模拟modbus rtu协议的串口设备；

数据流向：modbus slave软件----C216-----有人云（组态显示）

客户实际应用：modbus rtu设备---C216---有人云（组态显示）

四、参数配置步骤

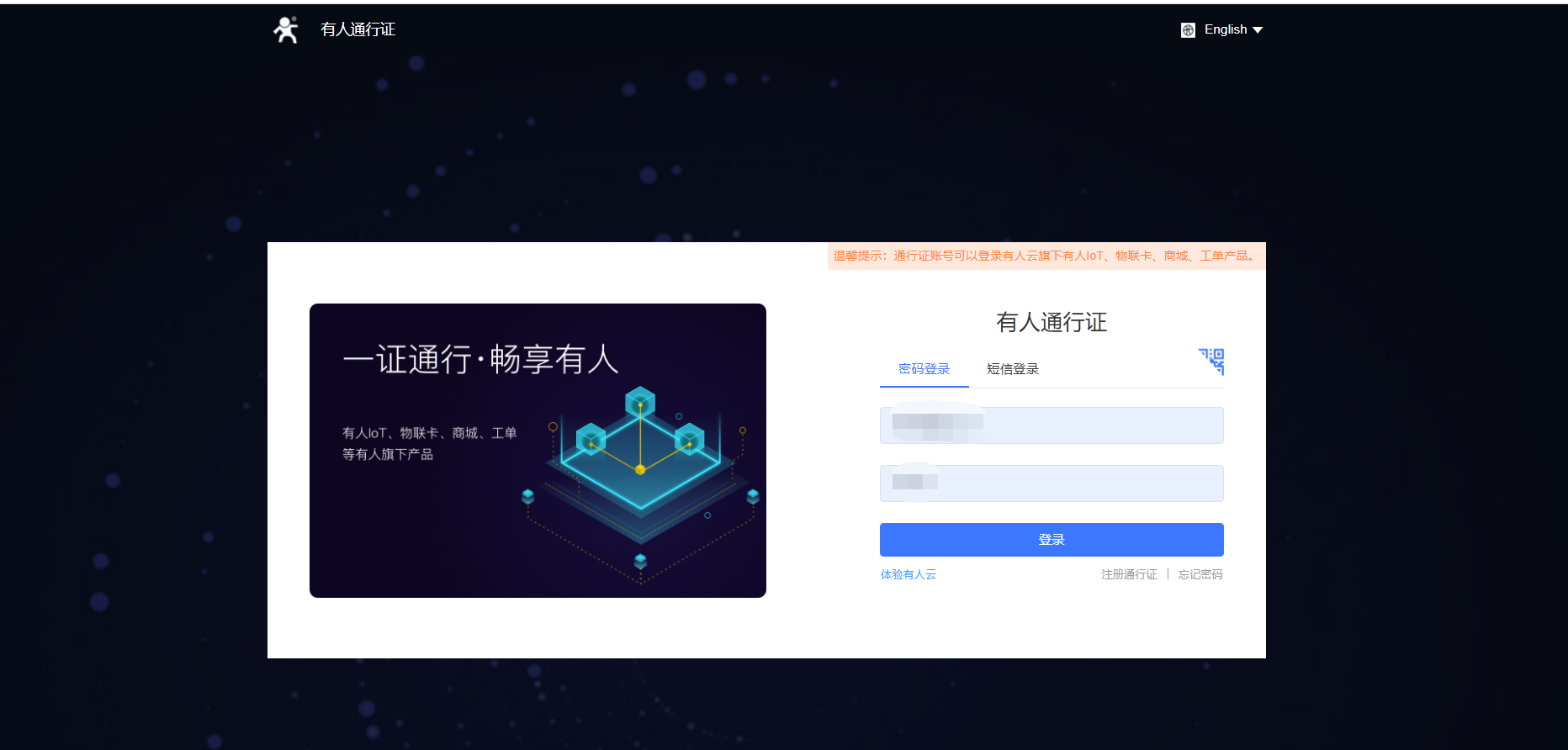

1、登录有人云（如果没有账号先申请通信证）。

2.有人云添加设备：

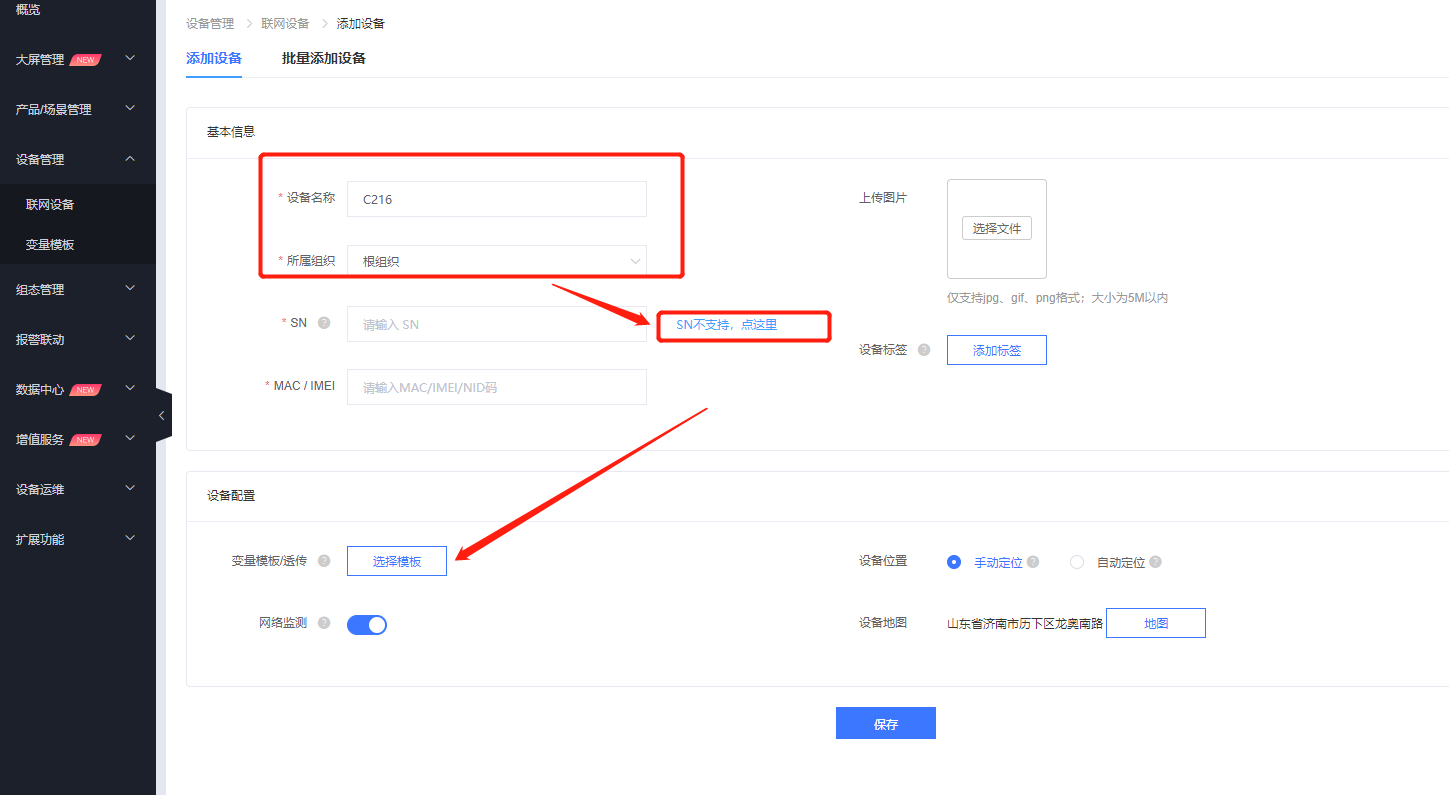

有人云登陆之后，点击“设备管理”---“联网设备”，点击“添加设备”

3.点击“SN不支持，点这里”，跳转到用ID添加，ID是云系统自动生成，不需要客户自己设置，通讯密码可以自定义8位密码。点击选择模板

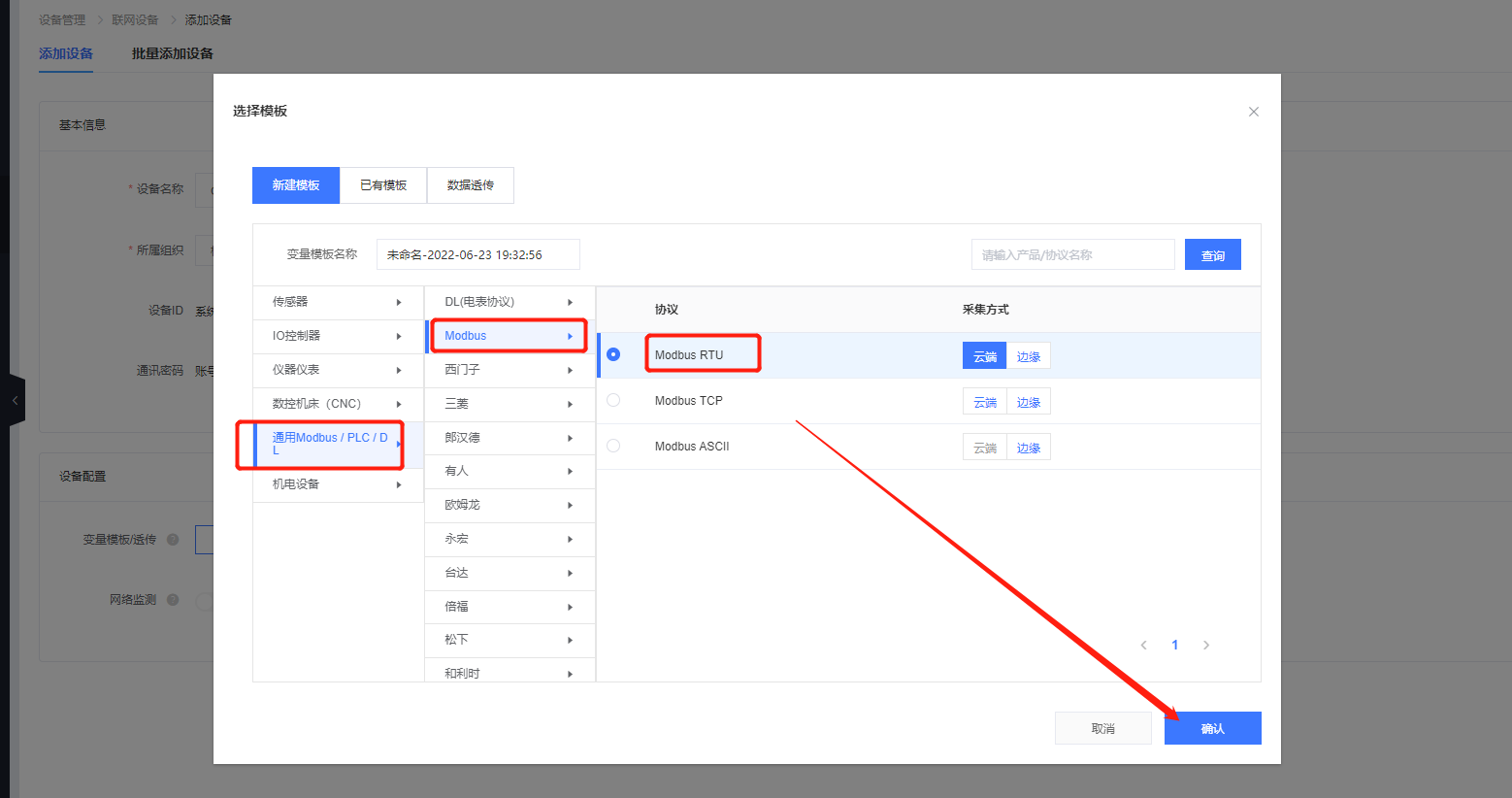

4.添加设备模板，选择“Modbus” -  “Modbus RTU” - “云端采集”，点击“确认添加”。

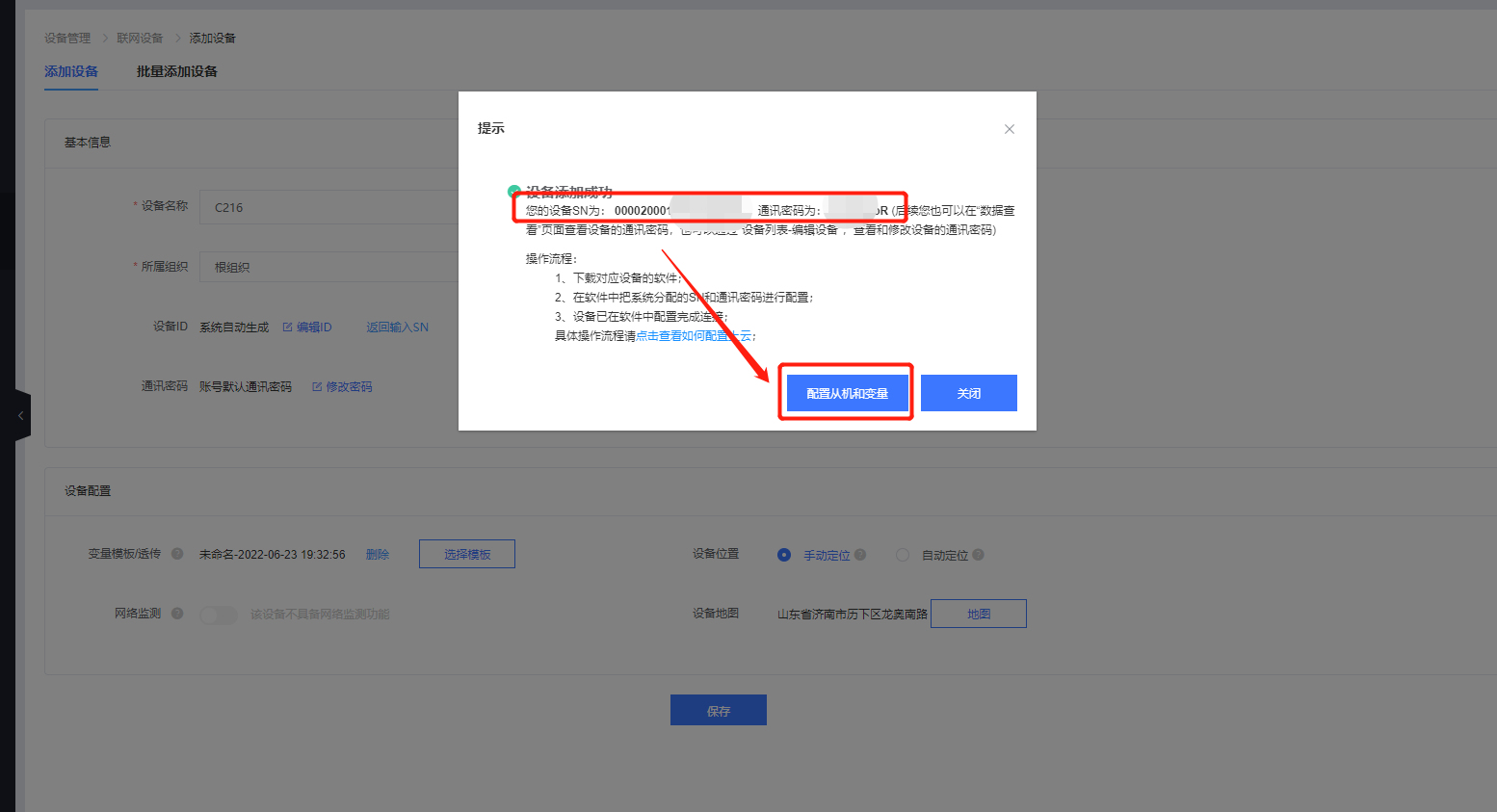

5.确认后，点击“下一步配置从机和变量”。

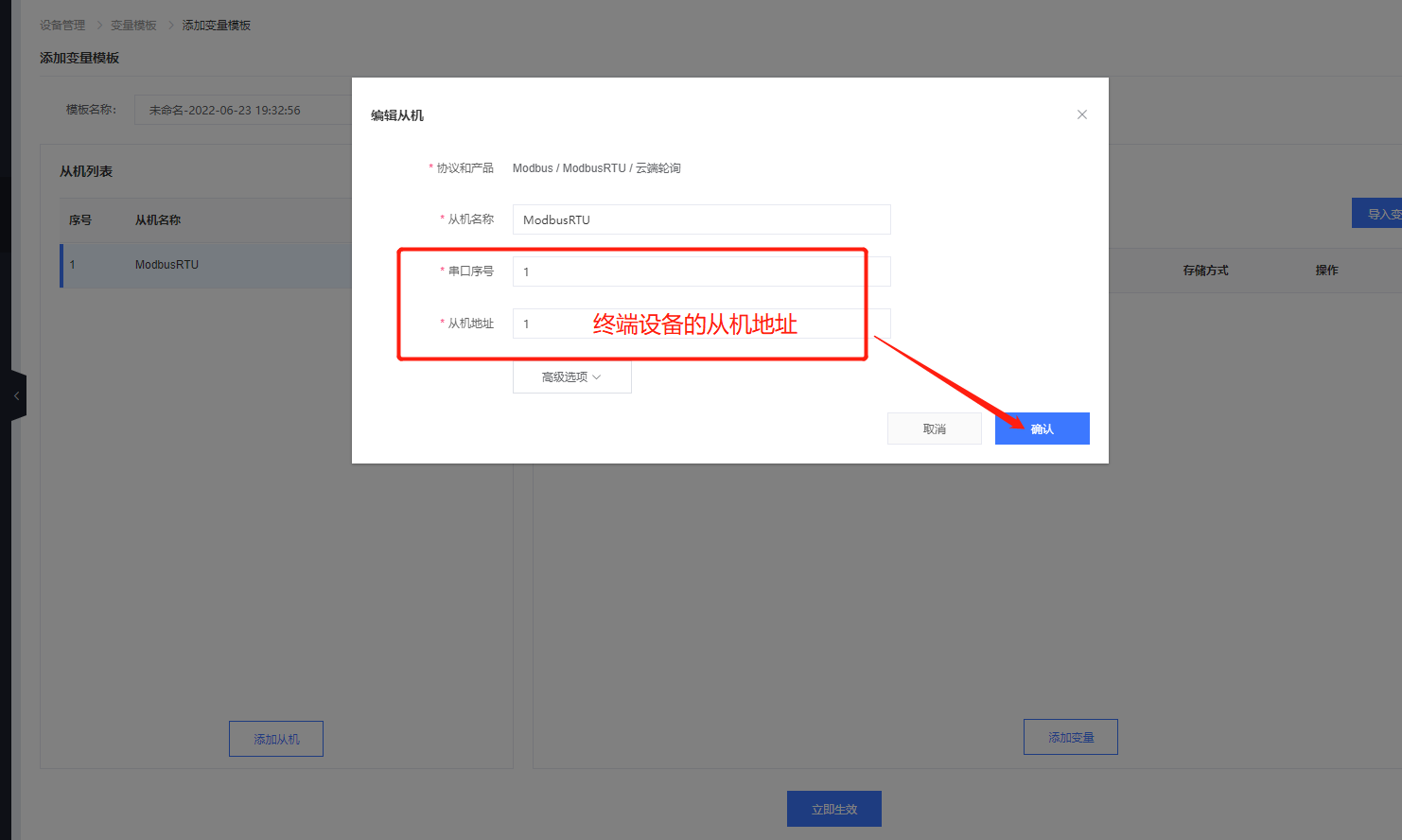

6.添加从机，设置从机名称，串口号为1，从机地址是接在WIFI模块的串口上的终端设备的从机地址（如果不清楚，可以咨询终端设备的厂家）。

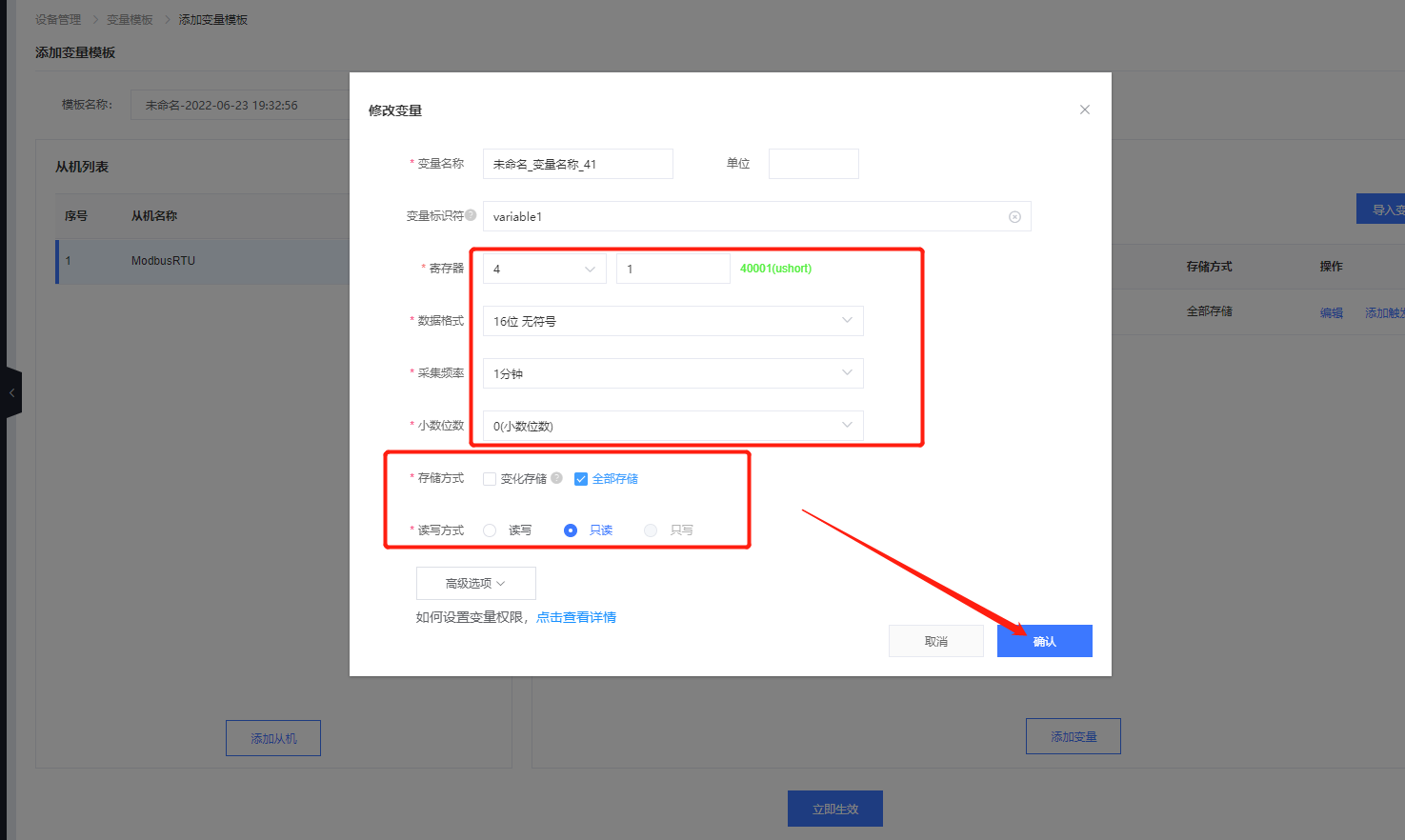

7.添加变量，设置数据节点的名称，寄存器地址，数据格式，采集频率（最低只能是一分钟）；

寄存器地址填写规则：

格式为：功能码+寄存器地址（需要16进制转为10进制）+1

与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。

举例：

功能码03H或06H，起始地址0000H，则填：40001；

以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1

所以组态地址就是40001。

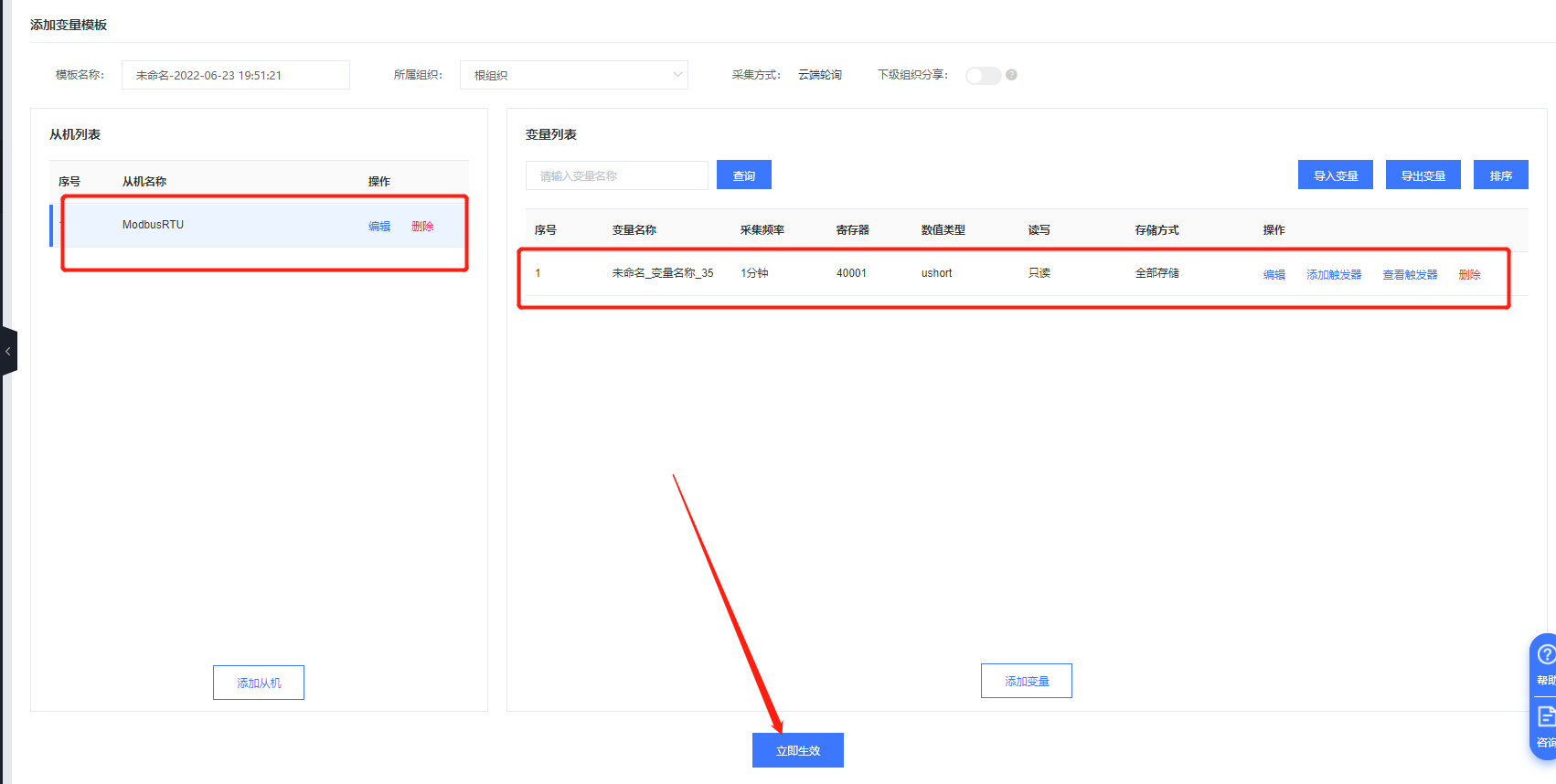

8. 添加完从机和变量后，选择立即生效

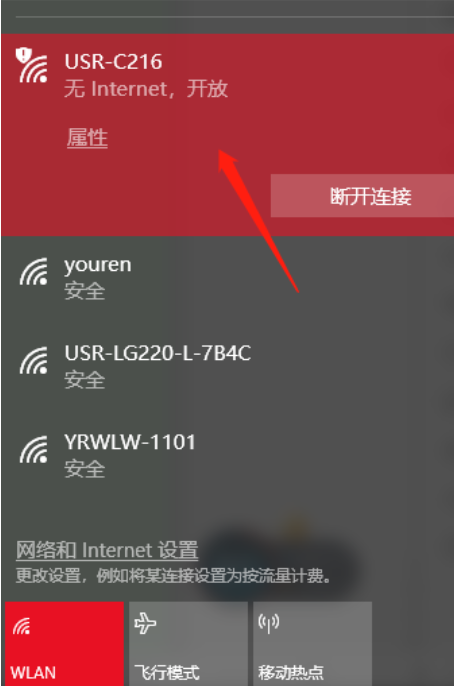

9.下面设置C216,电脑连接C216的WiFi

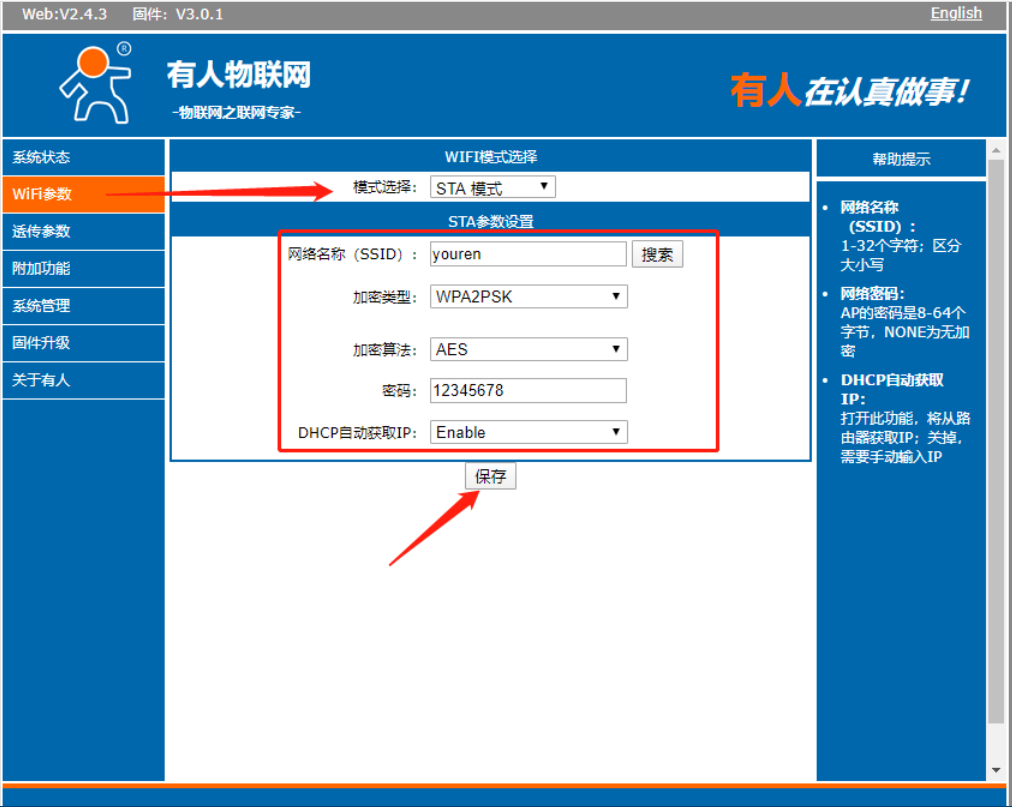

10.内置网页的账号和密码都是admin，进入以后选择模式选择模式选择为sta模式，设置要连接的wifi名称、加密类型、算法、密码，点击保存；（先不要重启，等设置完所有的参数再重启设备）。

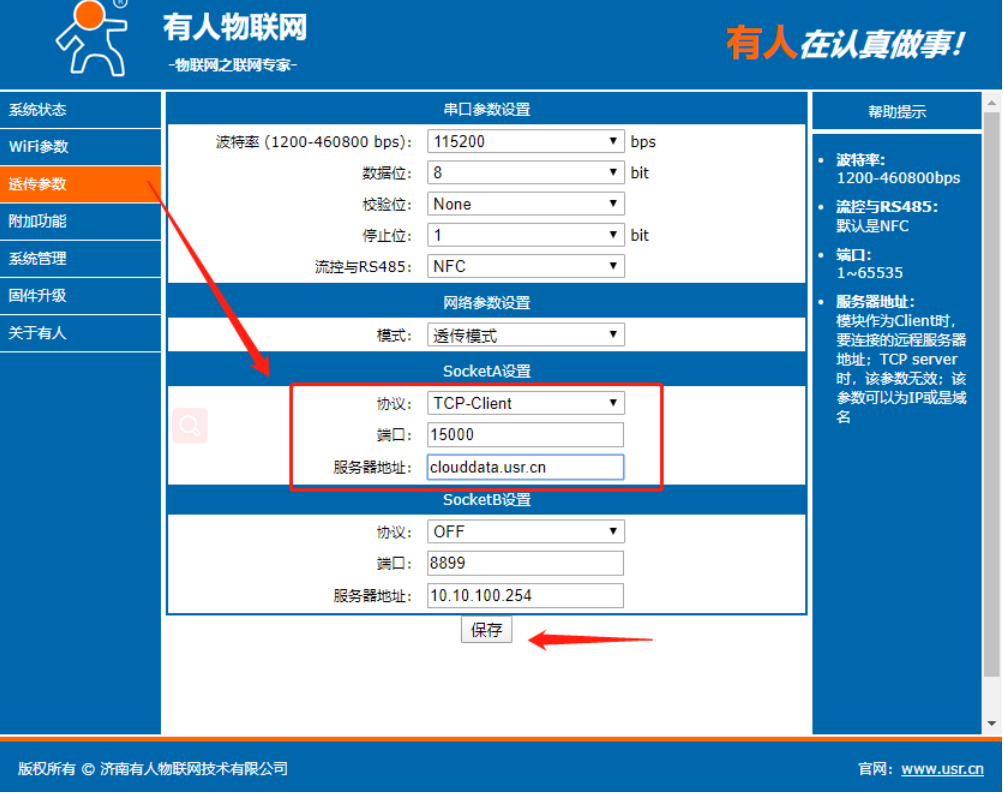

11.进入到“透传参数”，串口参数设置为和您终端设备的串口参数一致。网络设置上设置为Tcp Client,有人云的域名为clouddata.usr.cn，有人云的端口为15000，设置完点击保存。

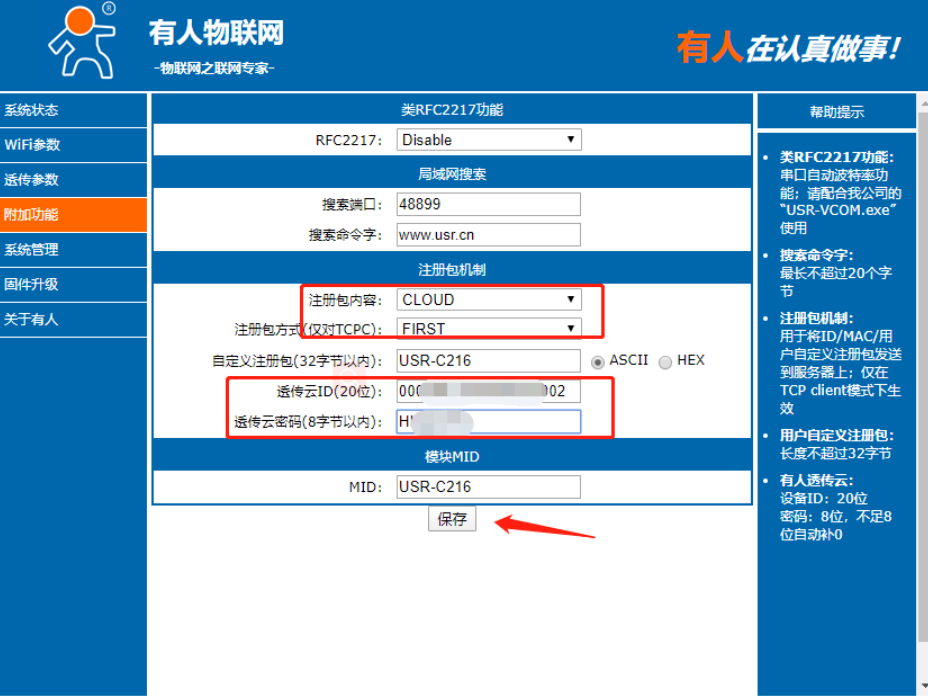

12.进入附加功能，注册包选择有人云，填上有人云上新建立的设备id，和密码（如下图所示），点击保存

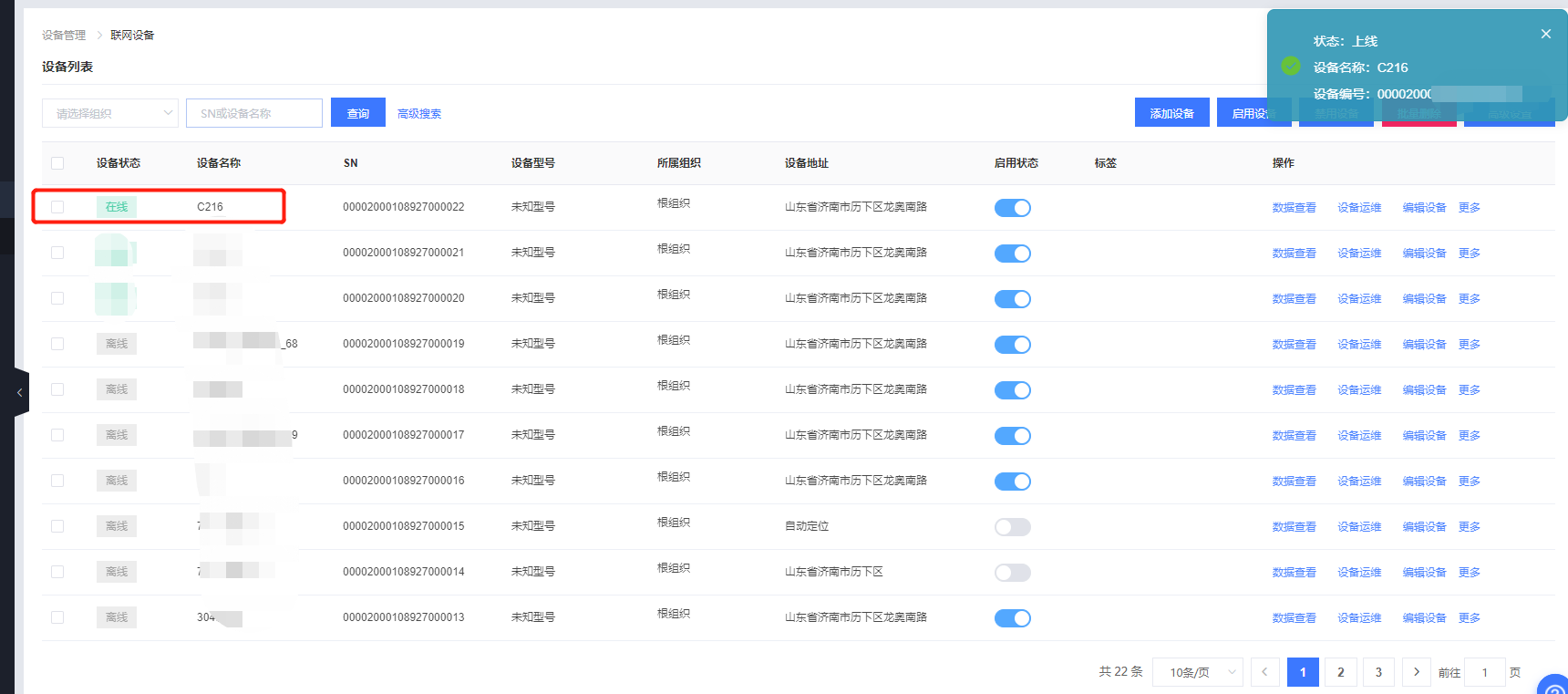

13. 设置完所有的参数要重启设备，稍等一会，在有人云界面，您会看到设备已经上线。

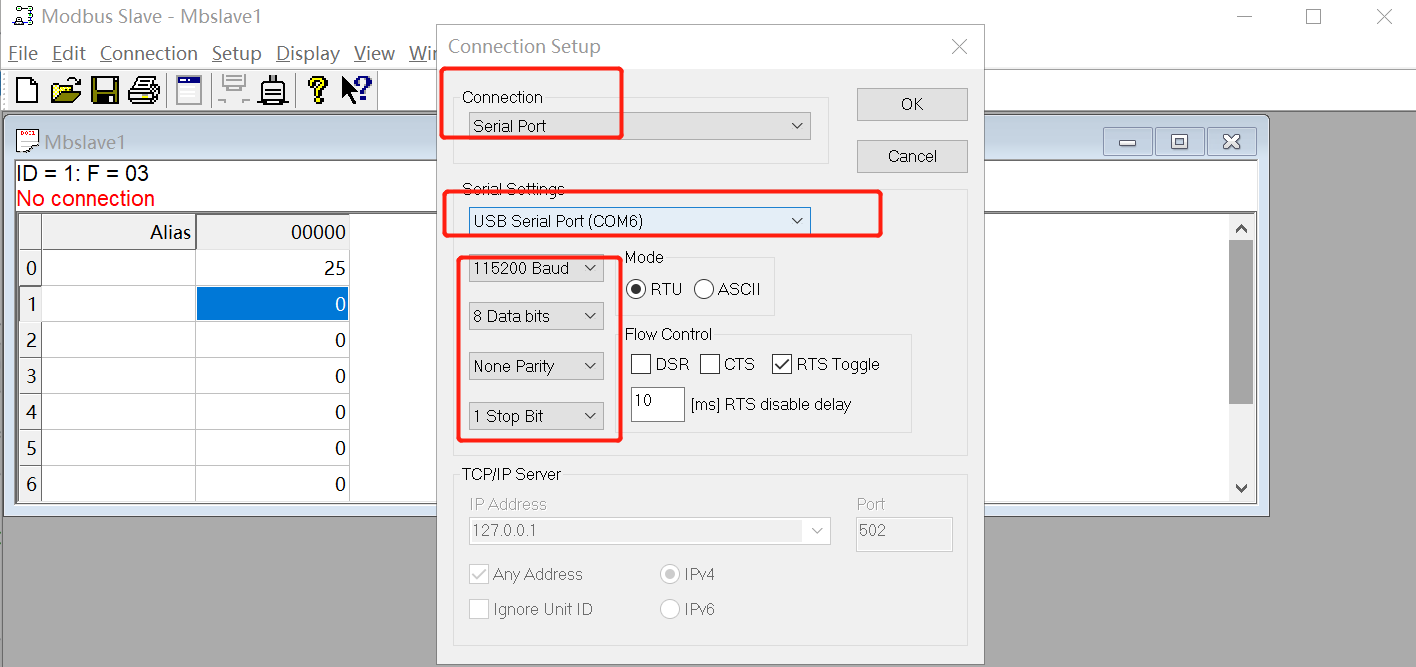

14. 打开modbus软件，点击连接。选择串口com 6（C216的串口用usb转232接到电脑上的），串口参数要和C216一致

15.有人云可以看到216上报的数据，数据采集频率在前面配置的是1分钟，所以数据会1分钟采集一次，也可以点击更多 --- “主动采集”，直接采集数据。
