USR-C322 连接有人云(新版本)Modbus RTU设备组态测试
2020-04-12



USR-C322 连接有人云Modbus RTU设备组态测试



一、说明



USR-C322 软件设计手册:https://www.usr.cn/Download/308.html

本案例测试说明:用modbus slave软件模拟modbus rtu协议的串口设备;

数据流向:modbus slave软件----C322-----有人云(组态显示)

客户实际应用:modbus rtu设备---C322---有人云(组态显示)

二、有人云设置参数

具体步骤如下:

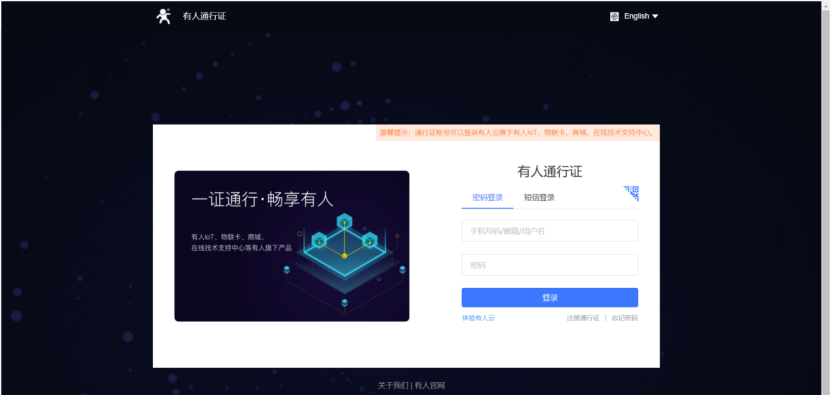

1、登录有人云(如果没有账号先申请通信证)

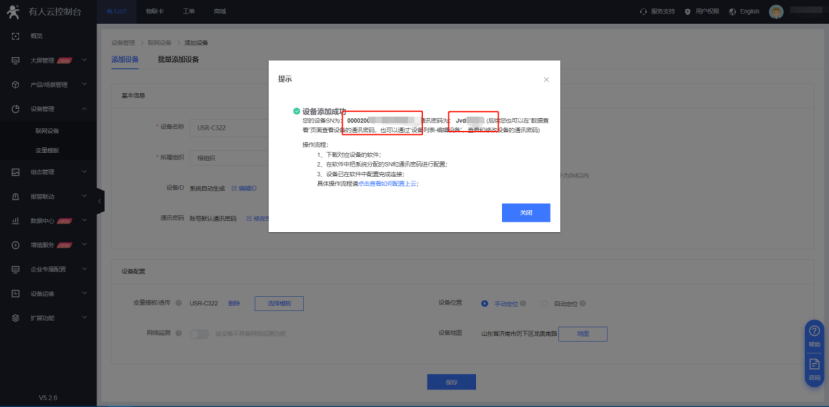

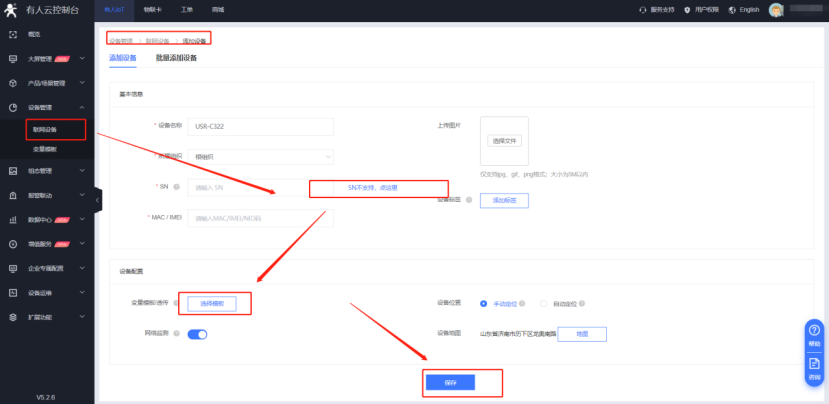

2.在有人云上添加设备选择【SN不支持】添加,ID是系统自动生成的

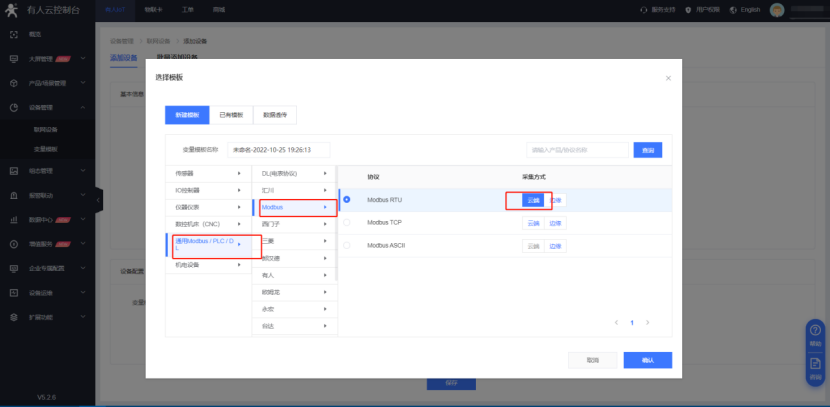

3.模板更改名称,选择“Modbus” -  “ModbusRTU” - “云端采集”,点击“确认添加”。

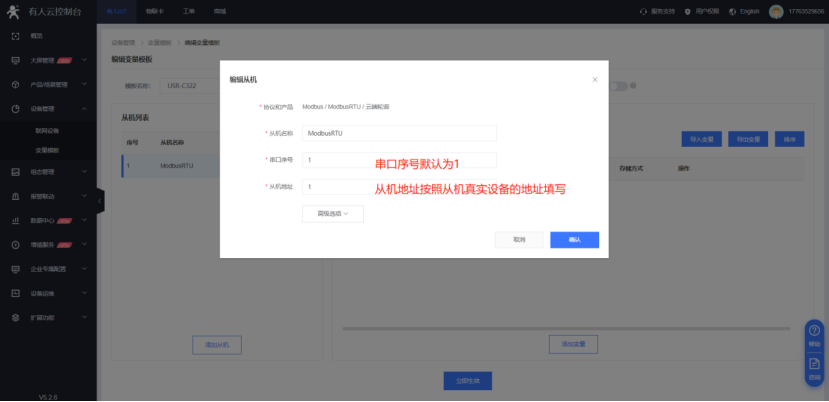

4.添加从机,设置从机名称,串口号为1,从机地址是接在WIFI模块的串口上的终端设备的从机地址(如果不清楚,可以咨询终端设备的厂家)。

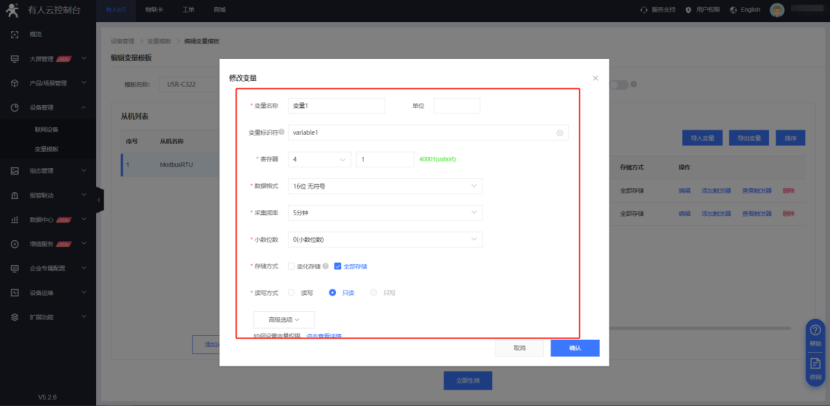

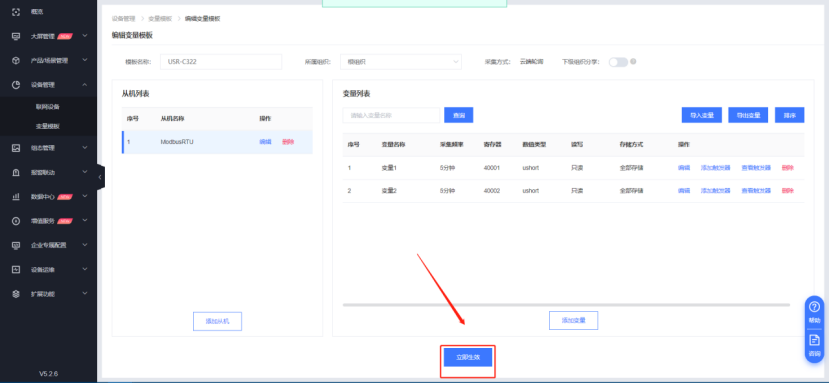

5.设置数据节点的名称,寄存器地址,数据格式,采集频率(最低只能是一分钟,);

寄存器地址填写规则:

格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。

如:

功能码03H或06H,起始地址0000H,则填:40001;

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1

所以组态地址就是40001。





三、C322参数设置

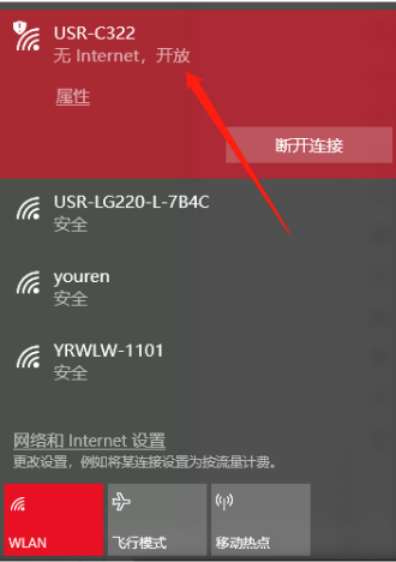

1.下面设置C322,电脑连接C322的WiFi。

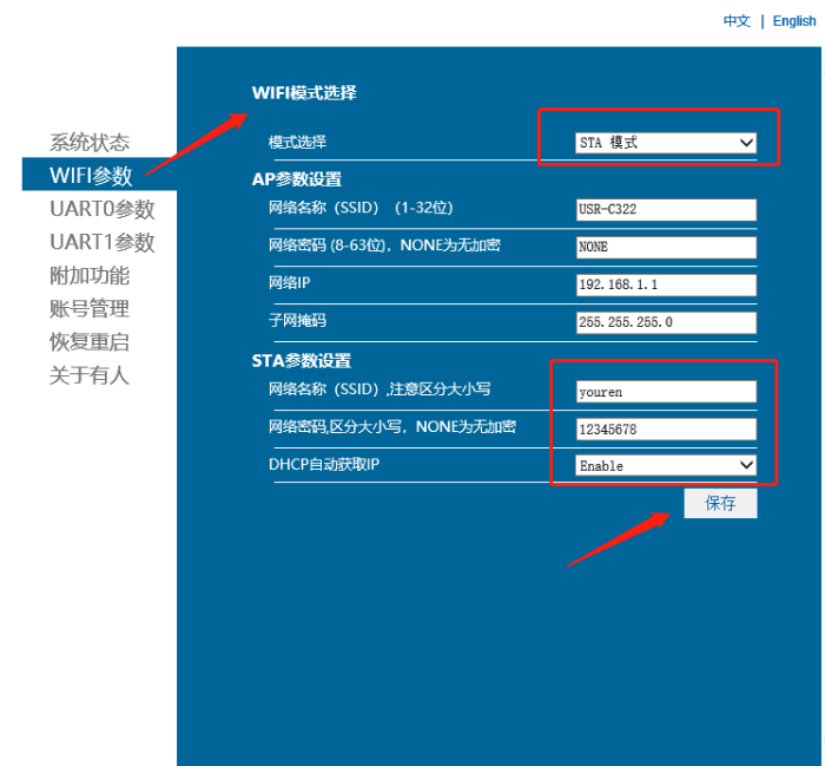

2.内置网页192.168.1.1的账号和密码都是admin,进入以后选择模式选择为sta模式,设置要连接的wifi名称、密码,点击保存;(先不要重启,等设置完所有的参数再重启设备)。





3. 进入到“透传参数”,串口参数设置为和您终端设备的串口参数一致。

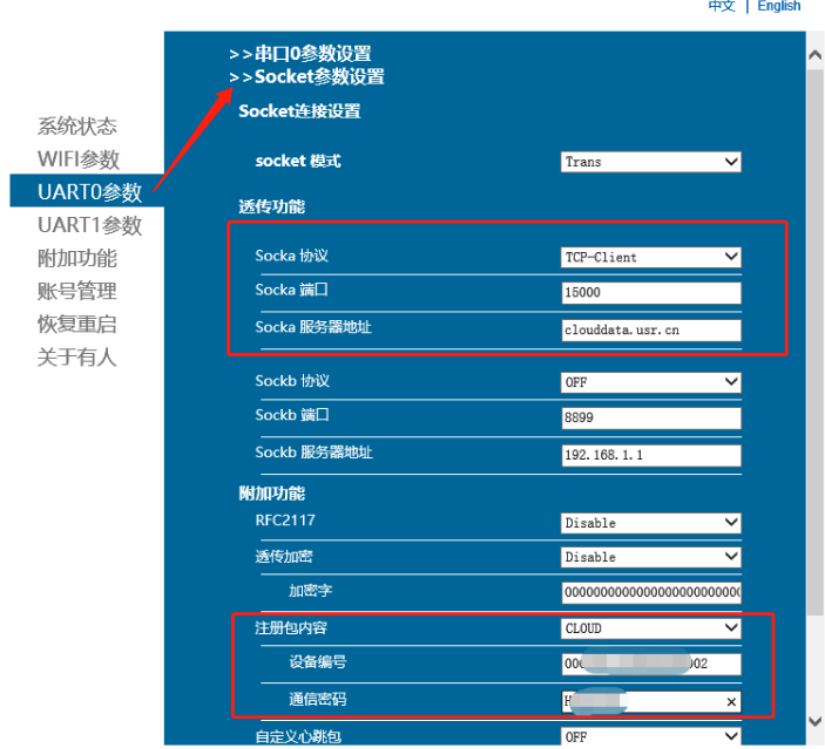

4. 网络设置上设置为Tcp Client,透传云的域名为clouddata.usr.cn,透传云的端口为15000

附加功能,注册包选择透传云,填上透传云上新建立的设备id,和密码(如下图所示),点击保存并重启C322使配置参数生效。





5. 设置完所有的参数要重启C322设备,稍等一会,在有人云界面,您会看到设备已经上线。



四、数据调试

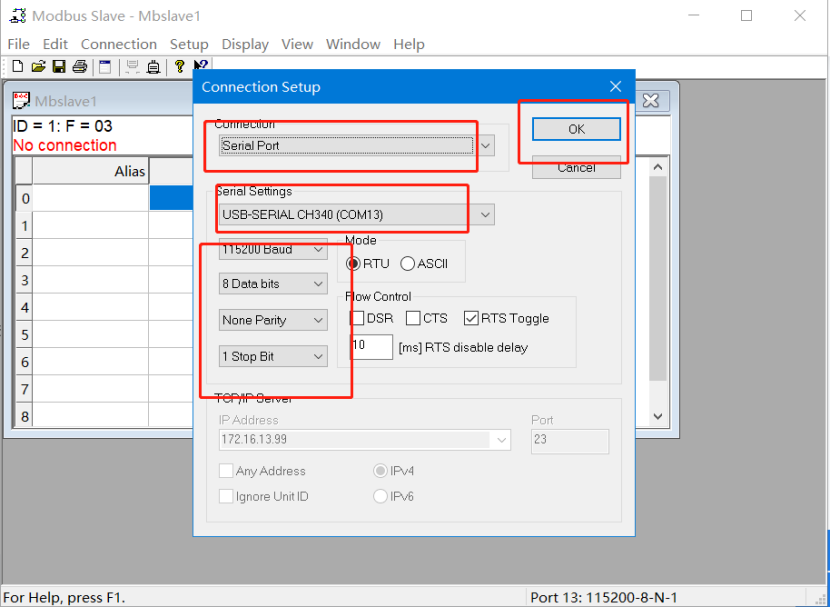

1.打开modbus软件,点击连接。选择串口com13C322的串口用usb转232接到电脑上的),串口参数要和C322一致。

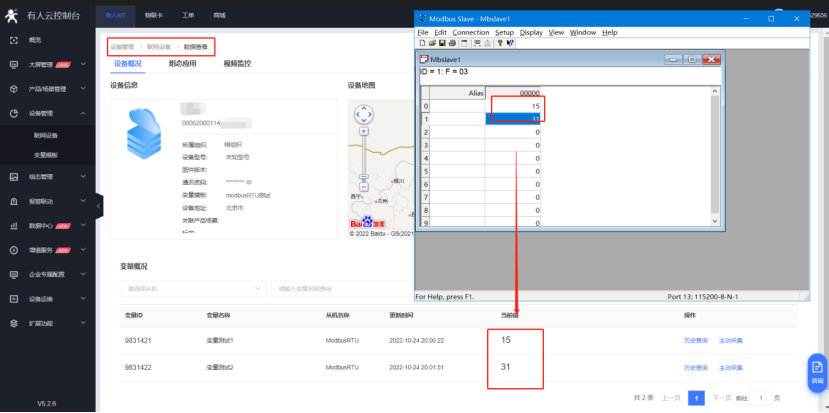

2.可以在联网设备--数据查看,看到采集的从机数据。
