一、简介：

  HTTPD_Client主要应用于网页服务器，串口服务器发送的数据，可以透传到网页服务器接收。网页服务器返回数据给串口服务器的串口。用于监控串口设备。

  二、实现功能：

  实现单片机或者串口设备发送数据，通过串口服务器，可以直接发送到网页服务器上，网页服务器可以接收数据，对数据进行判断存储等操作，web服务器根据串口设备请求数据，反馈相应的控制指令。

  三、解决问题：

   串口服务器一般透明传输数据是通过TCP或者UDP协议，以SOCKET通讯的方式与服务器建立链接，目前有许多控制和管理设备的方式不是通过SOCKET通讯，是通过web网页管理和控制串口设备，只需要用户可以上网，通过浏览器即可控制和查询串口设备的数据状态等信息。

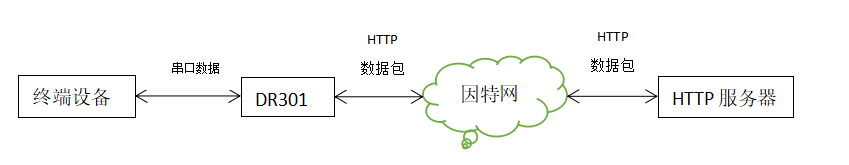

  四、实物连接：



  五、所需资料：

  1、DR301说明书：http://www.usr.cn/Download/900.html

  2、DR301软件设计手册：http://www.usr.cn/Download/901.html

  3、DR301设置软件：http://www.usr.cn/Download/257.html

  4、串口调试助手：http://www.usr.cn/Download/27.html

  六、网页服务器测试

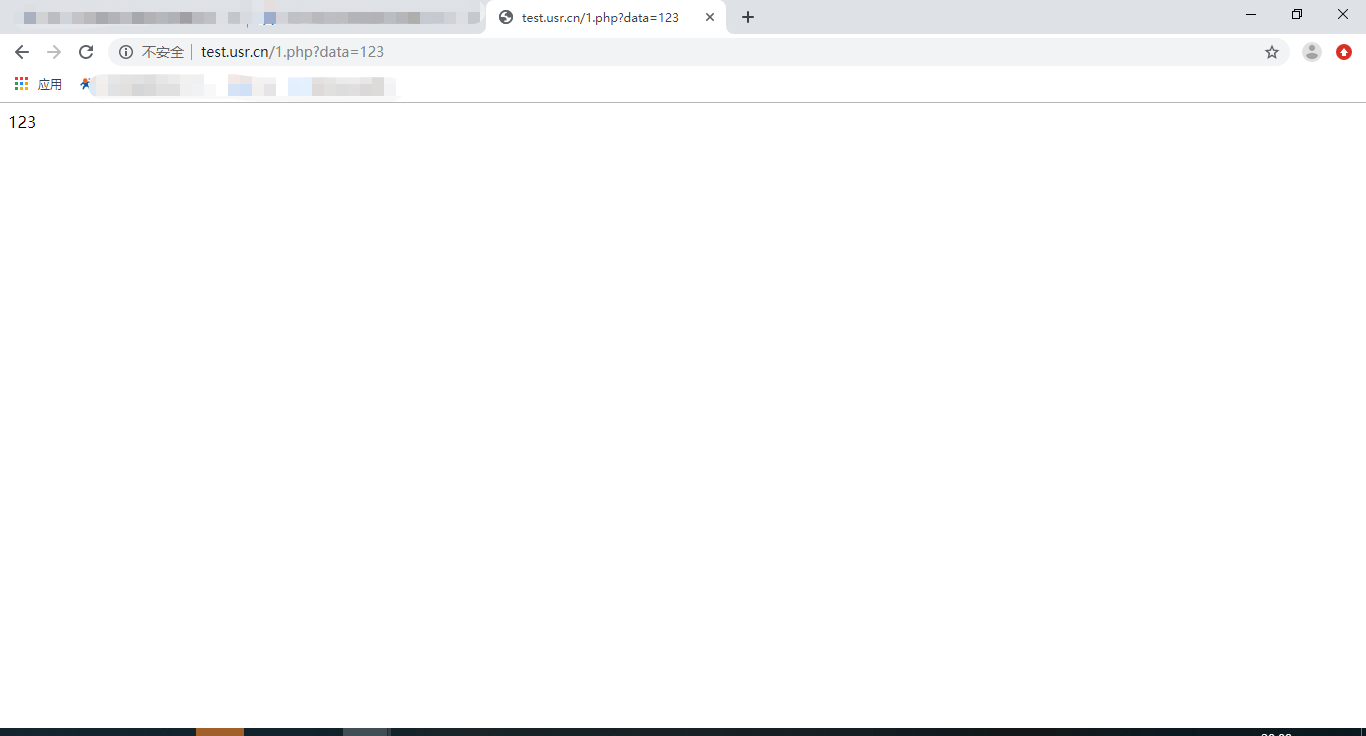

  在网页上输入网页服务器的地址、路径和请求数据(下图以我们测试服务器为例)



  七、测试

  1、将301(USR-DR301，简称 301)的串口通过串口线(或USB 转串口线)与PC相连接，通过网线将 301 的网口 PC 的网口相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给 301 供电。

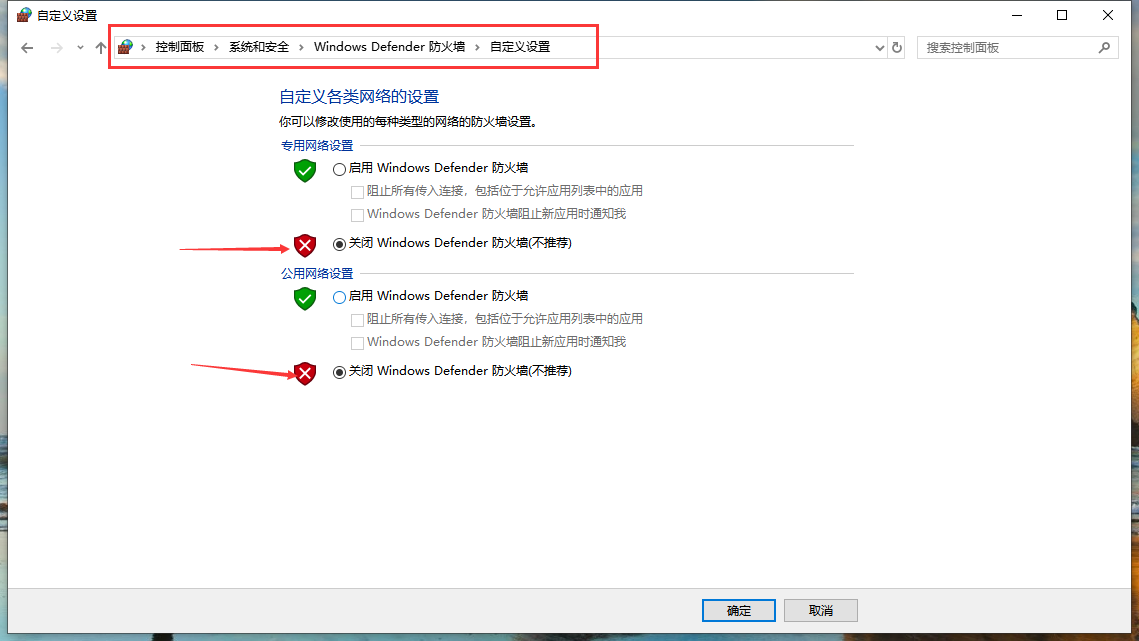

  2、按路径：控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

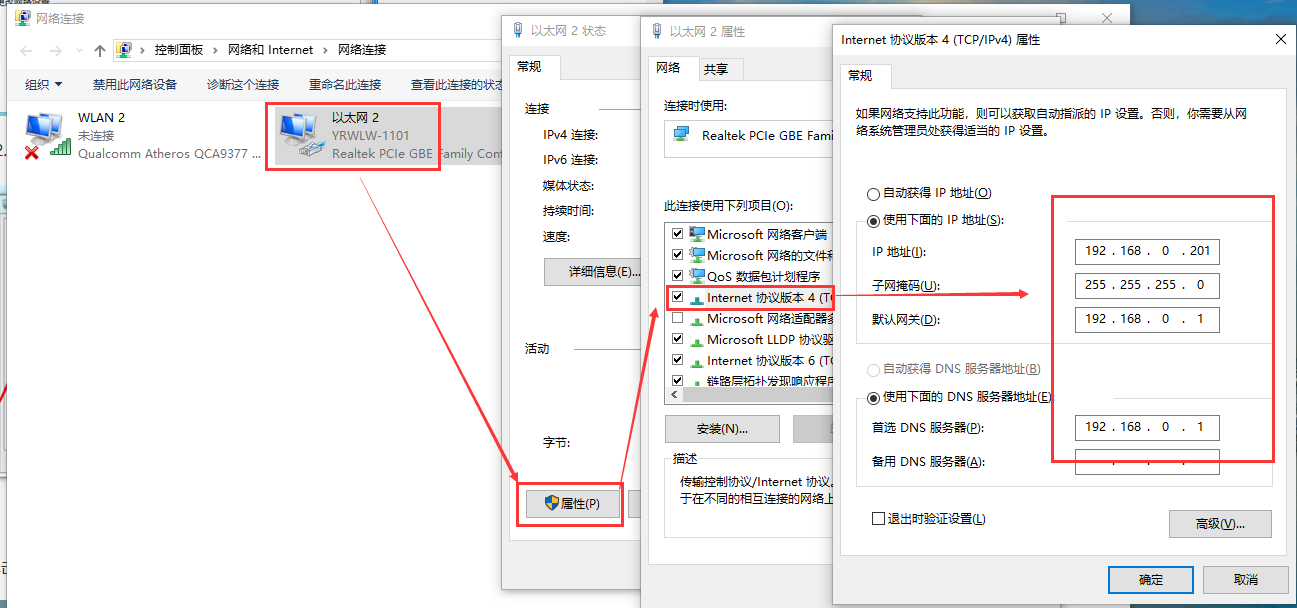

  3、给电脑设置静态IP，设置成301默认连接的 IP:192.168.0.201

  4、打开设置软件

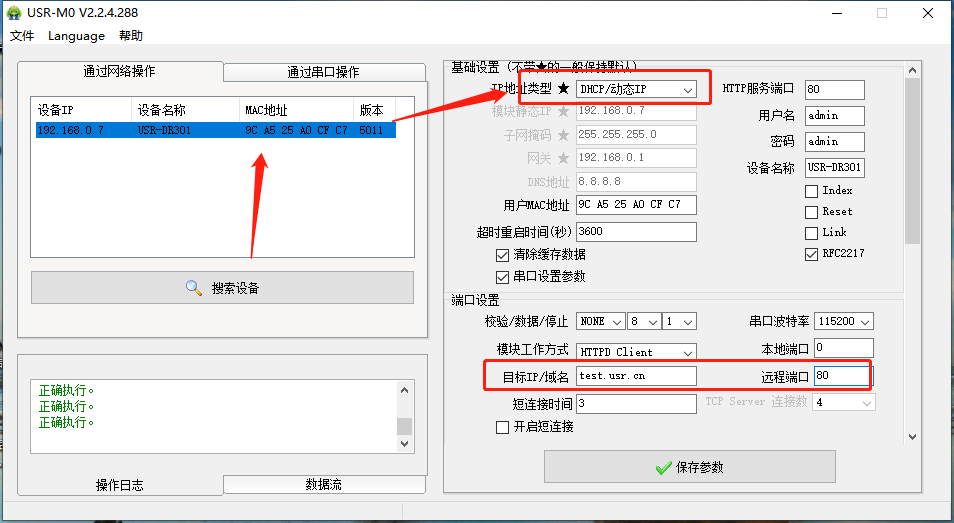

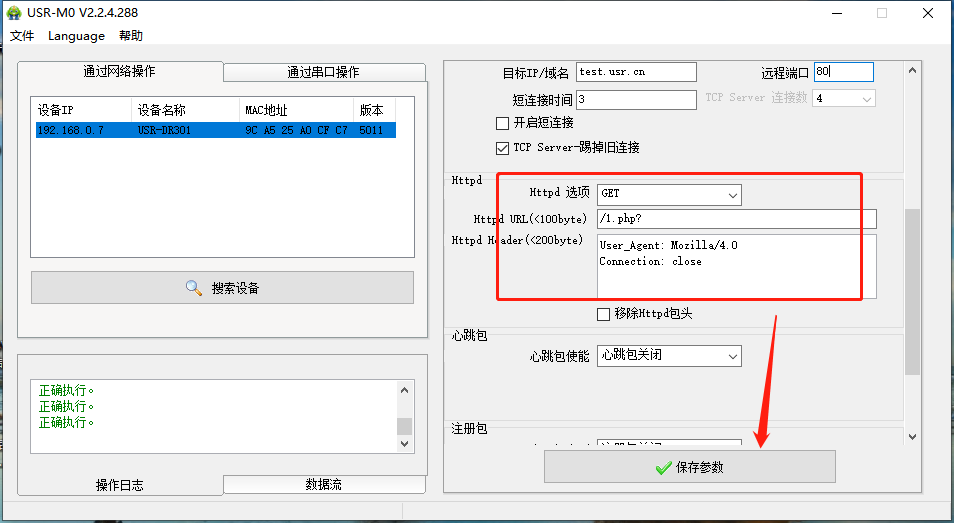

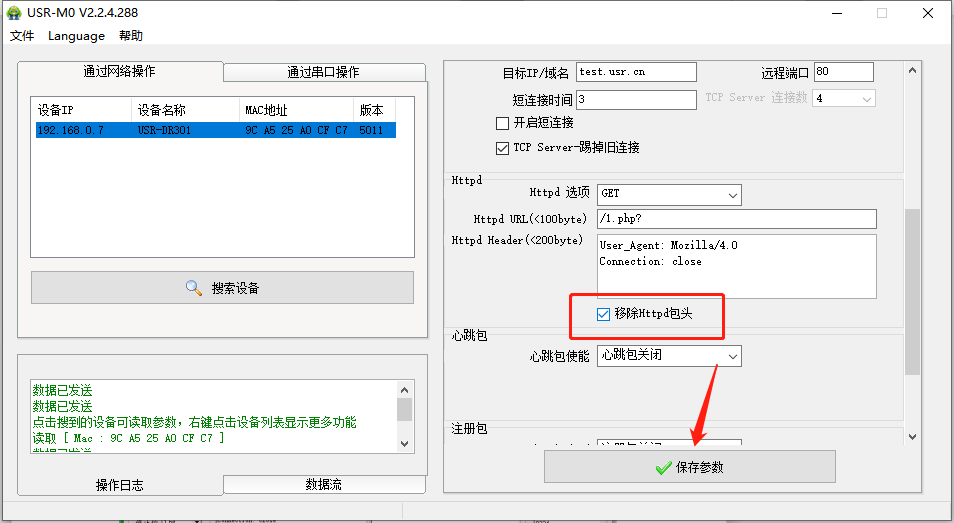

  点击“搜索设备”当搜索列表中出现301的设备后，单击搜索到的设备，IP设置为DHCP,模块设置为Httpd Client模式，请求方式GET，URL为/1.php?，设置服务器地址test.usr.cn，端口80，设置并保存所有参数，重启模块。(本说明文档使用为有人测试服务器)

  5、网线连接路由器的LAN口和301的网口，将电脑设置的静态IP改为自动获取，保证301正常联网。

  以下通过设置软件和网页两种方式。有两种结果，一种是没有移除包头，一种是移除了包头。



  设置软件：

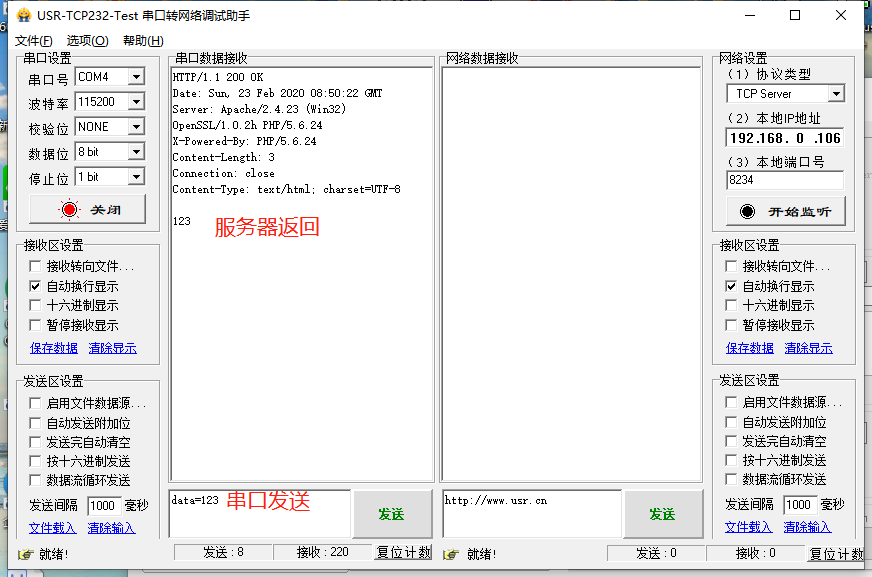

  6、打开串口调试助手

  打开正确的串口以及串口参数，本例串口参数是301的默认参数：115200，N,8,1

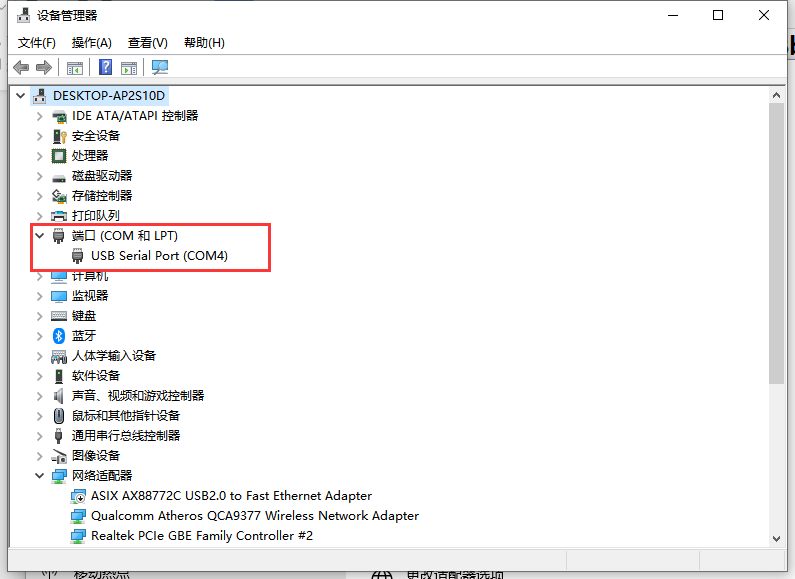

  串口号可以在“设备管理器-端口”处查看。

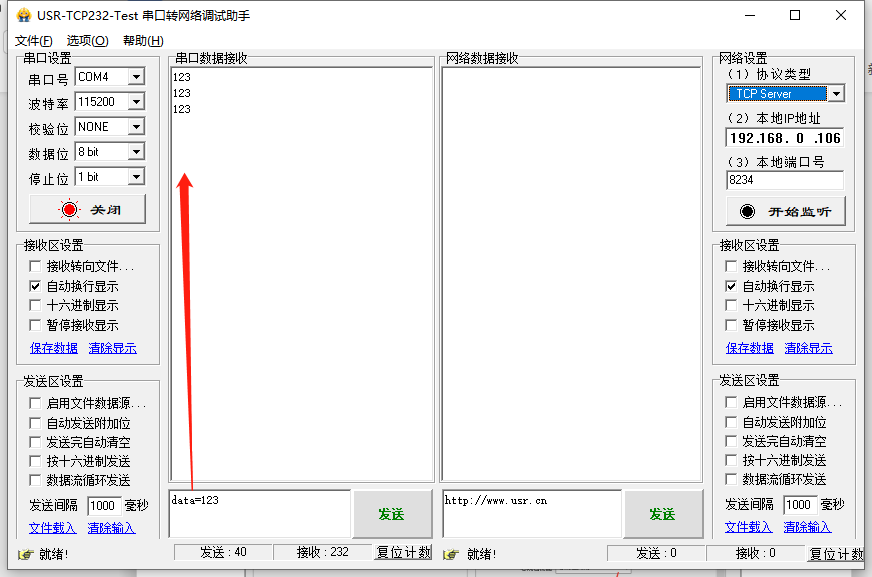

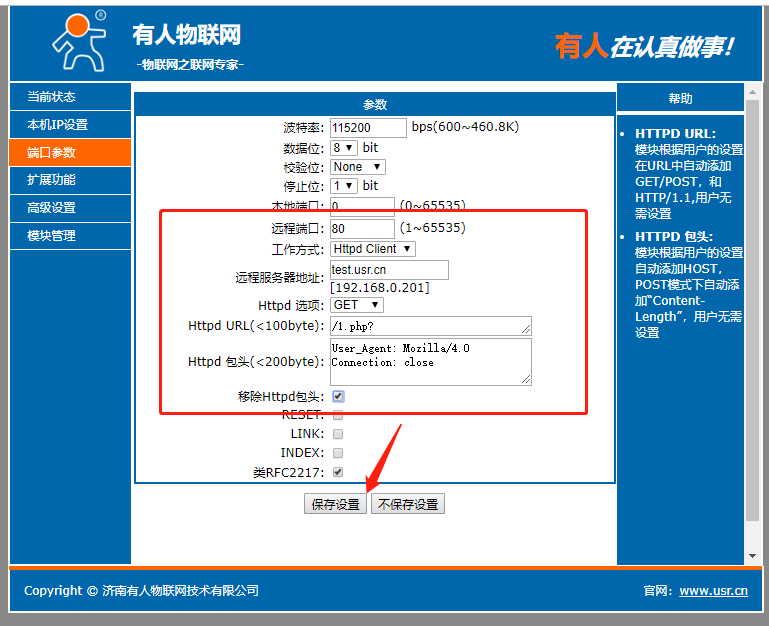

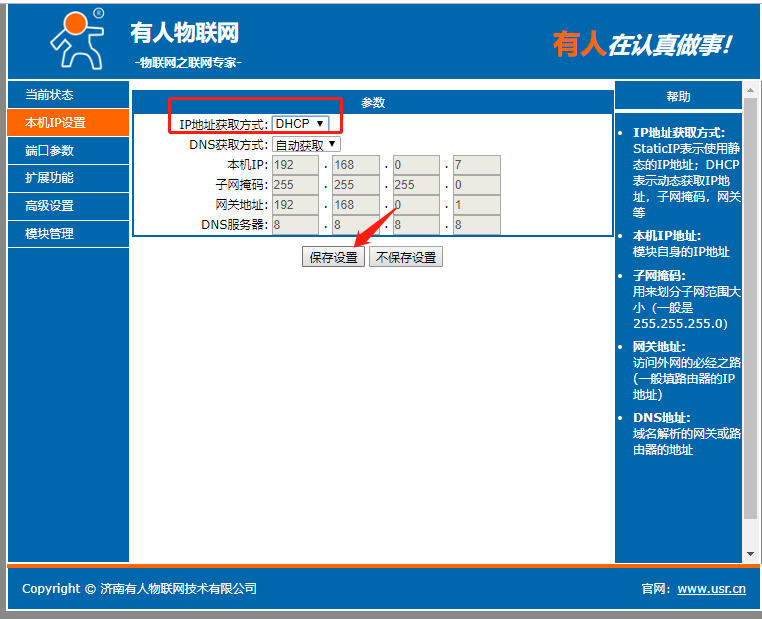

  网页设置：结果同设置软件(保存完参数记得重启设备，参数需要重启生效)









DR301基本测试案例：http://www.usr.cn/Faq/639.html
