USR-GPRS-730连接有人云一对一透传

2020-05-20

分享到:
{}

一、基本资料

说明书:http://www.usr.cn/Download/261.html

软件设计手册:http://www.usr.cn/Download/262.html

设置软件:http://www.usr.cn/Download/580.html

二、数据流向

终端串口设备——730——有人云平台——PC(虚拟串口)

实现终端串口设备电脑端双向数据透传

三、配置步骤

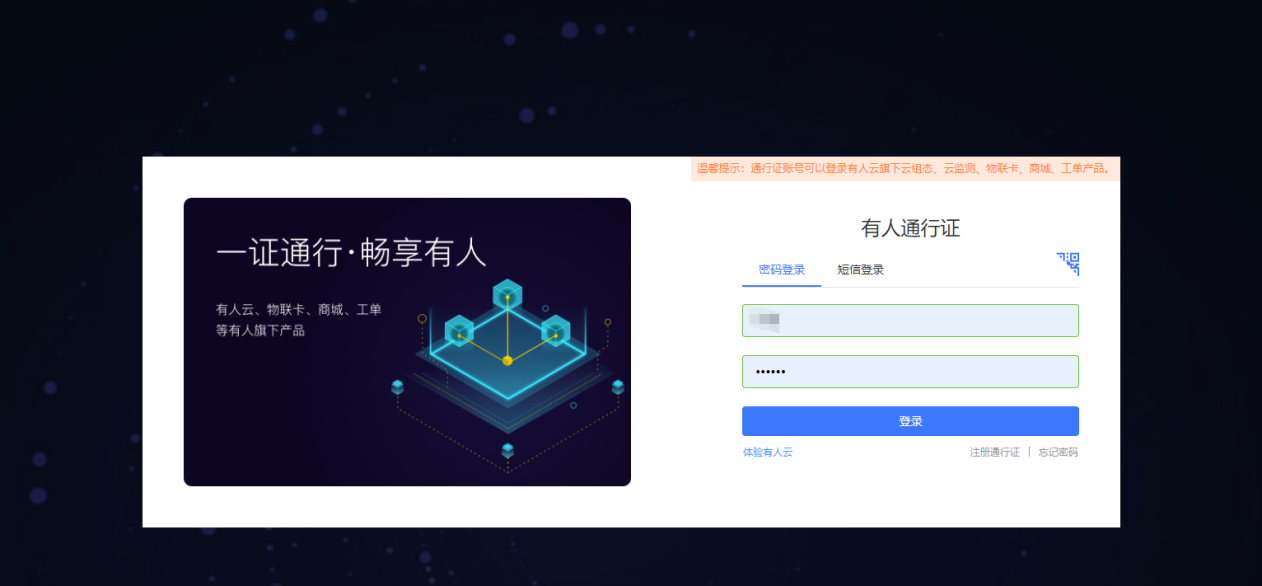

1、登录有人云(如果没有账号先申请通行证,目前只能通过手机号来注册通行证账户)

有人云入口:https://account.usr.cn/mp_scada

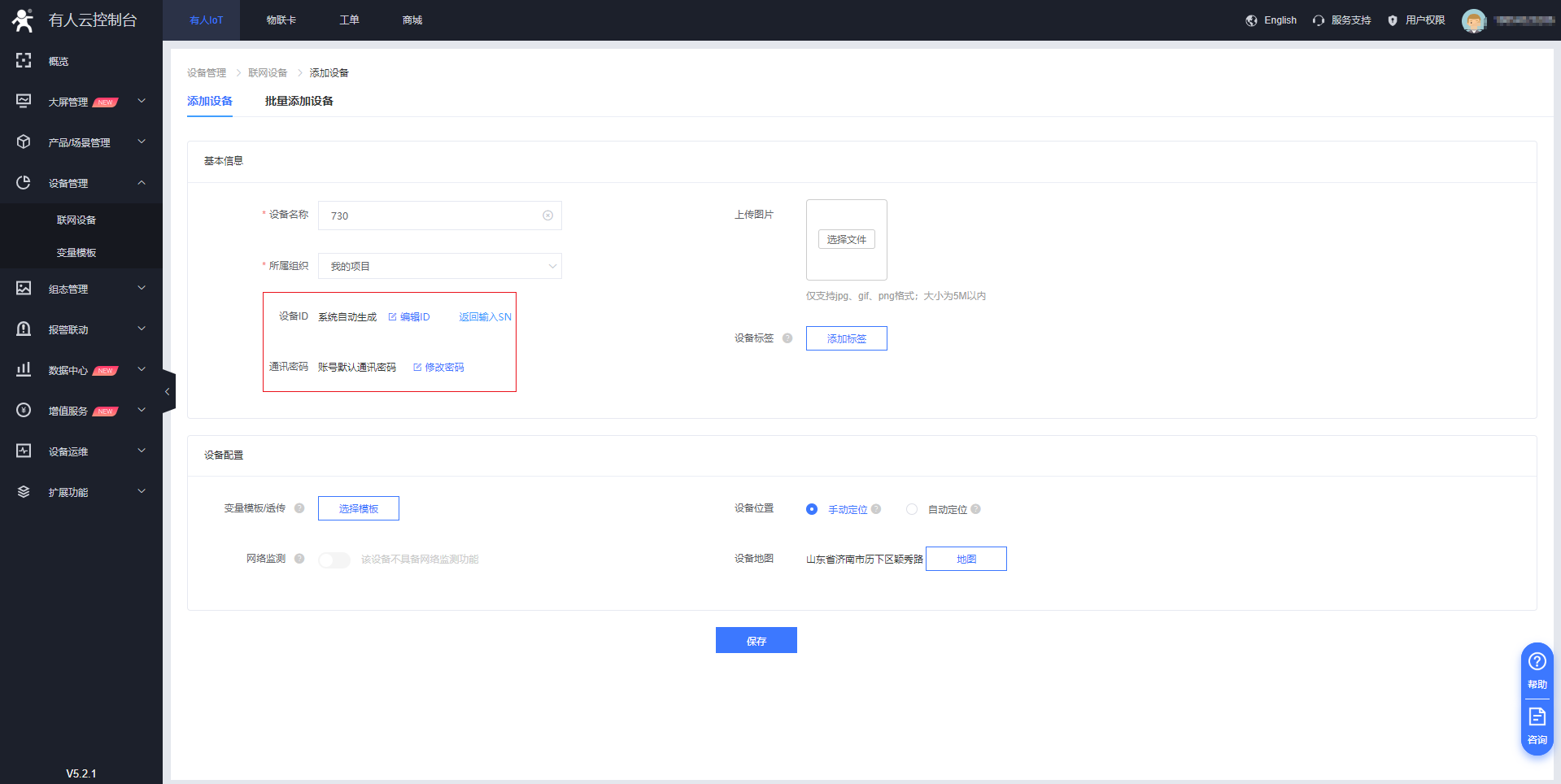

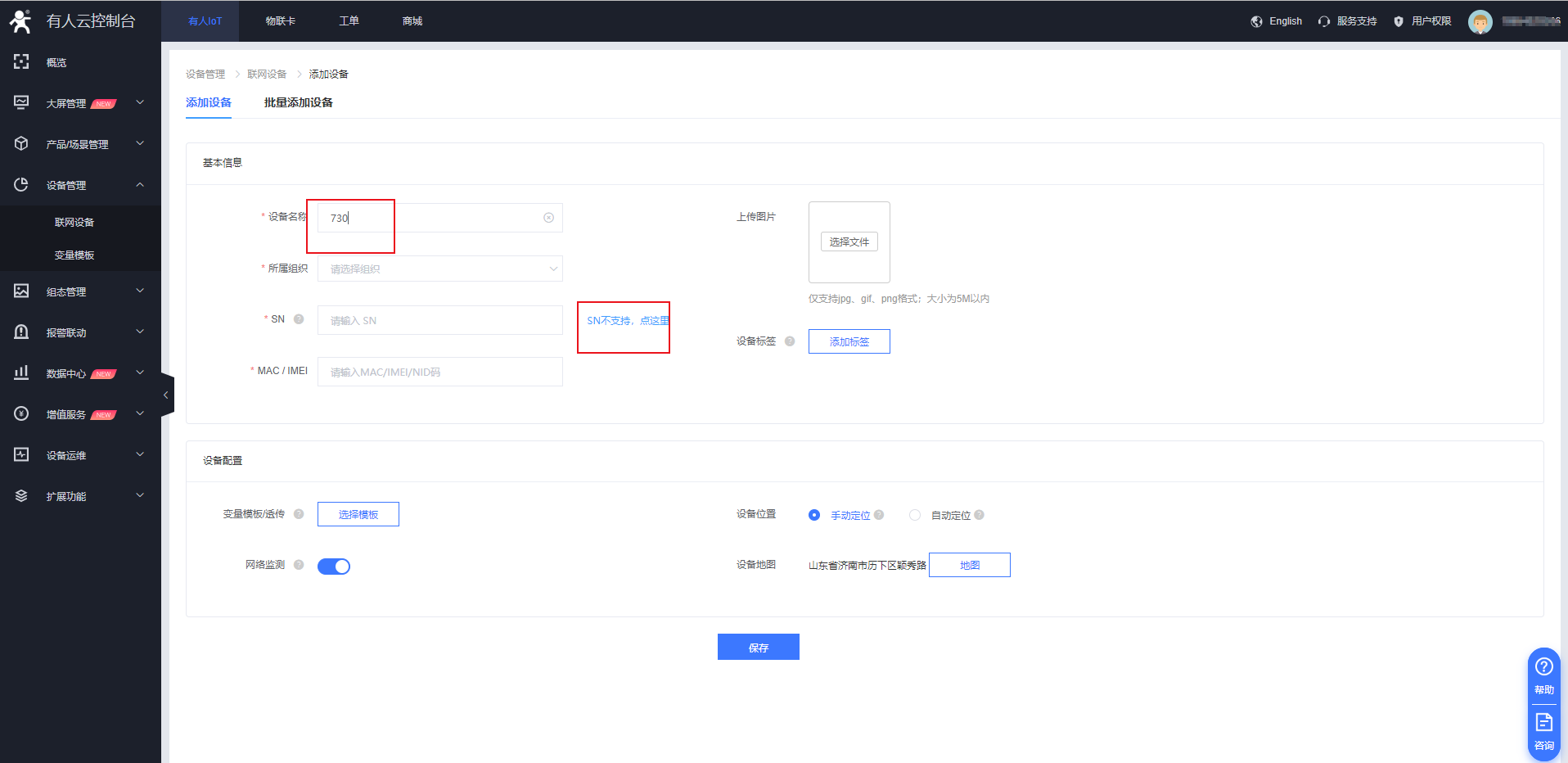

2、添加设备

有人云以设备ID方式添加,ID是系统自动生成的

添加步骤如图:

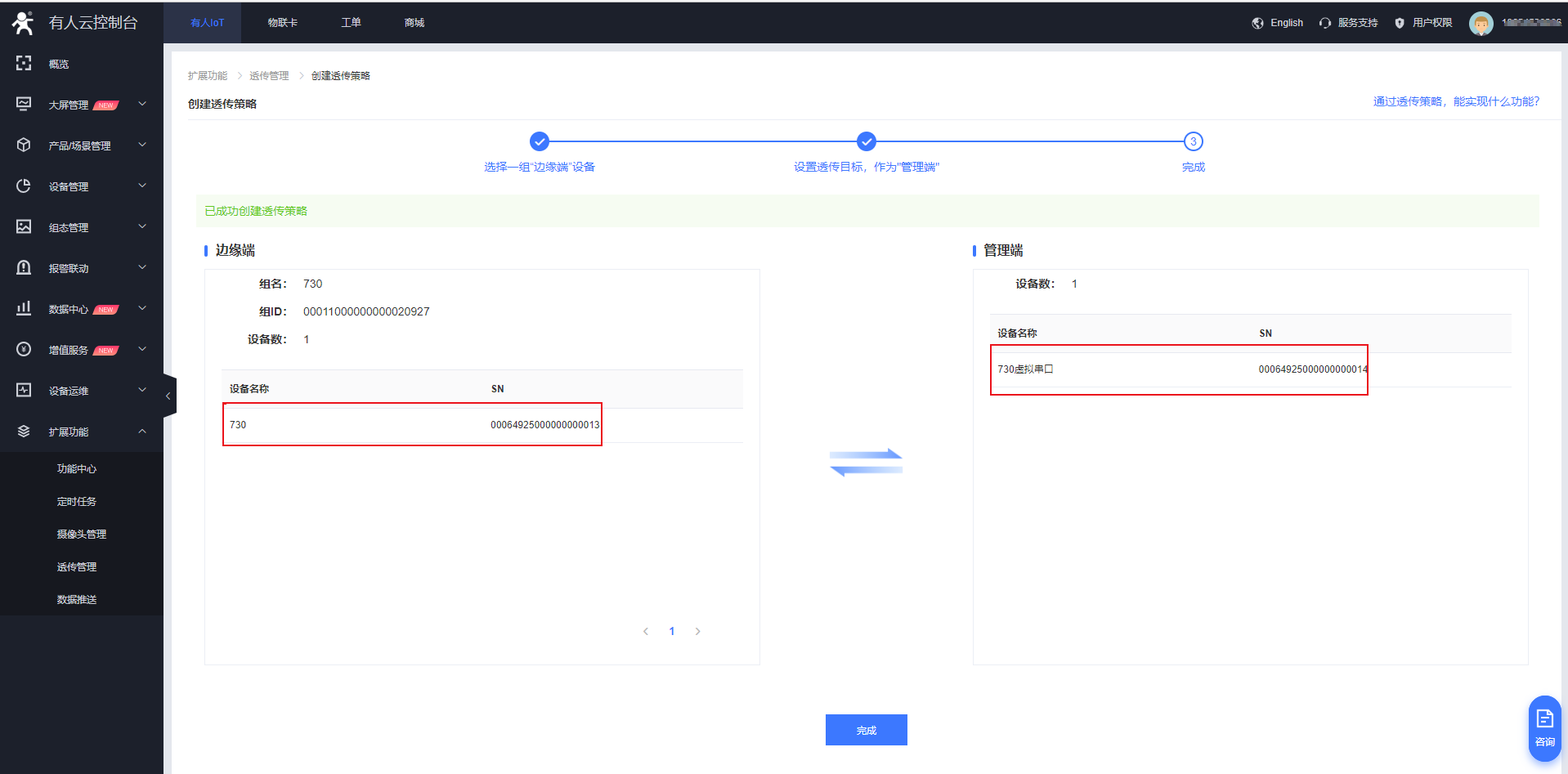

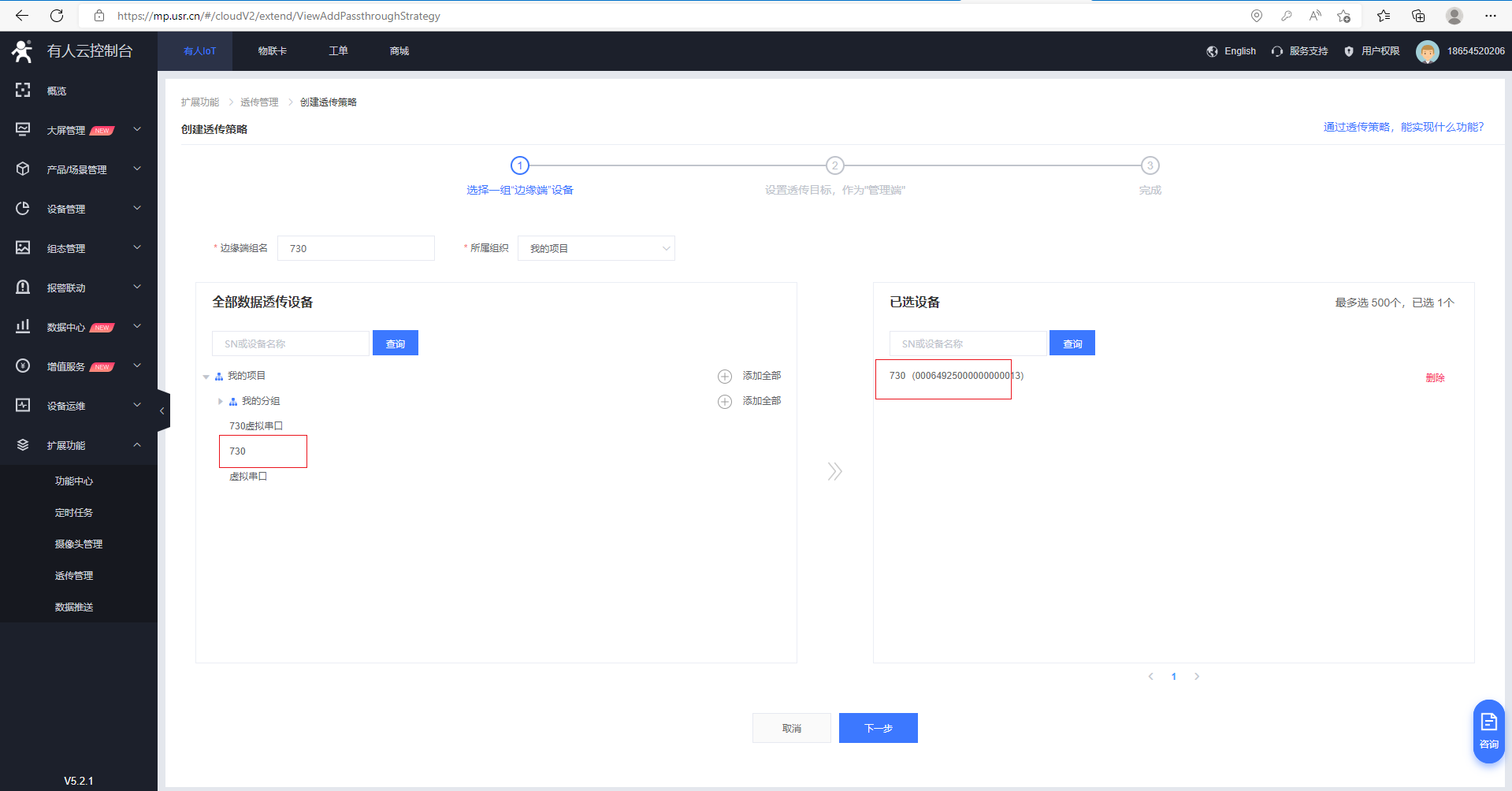

3、在透传管理中创建透传策略

如果扩展功能中没有找到这个透传管理,请在扩展功能——功能中心开通透传管理功能





4、730配置

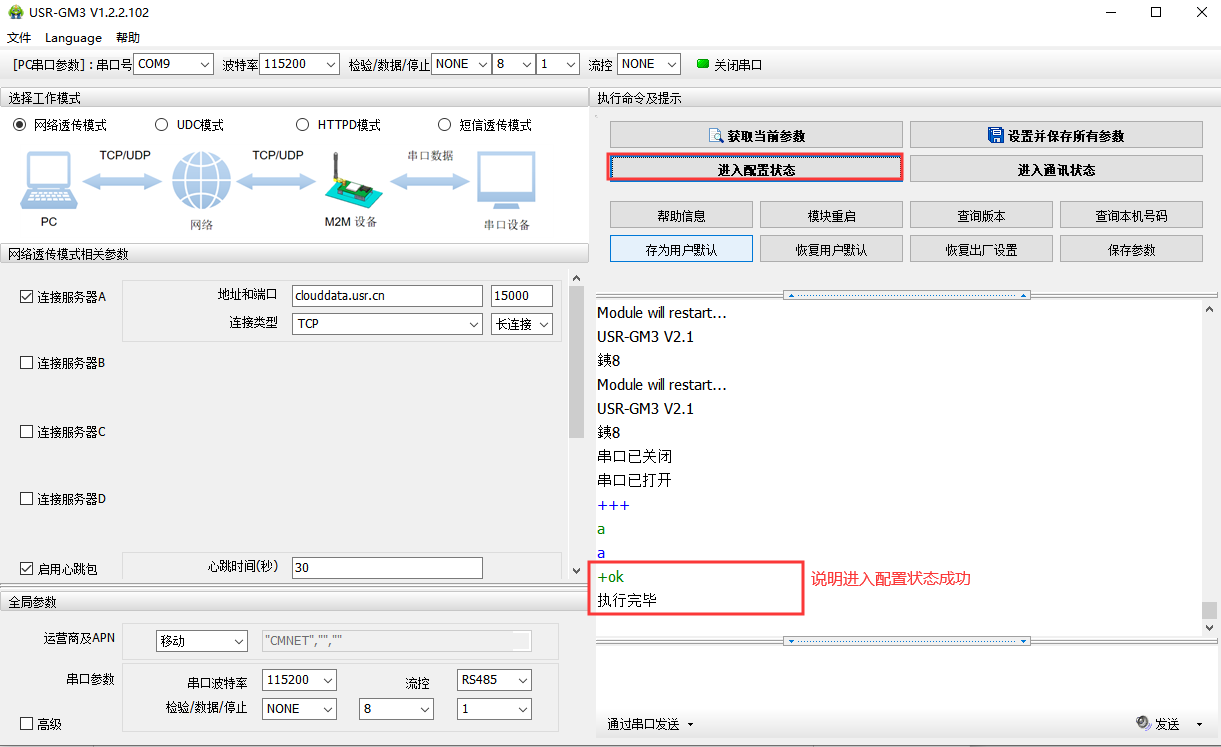

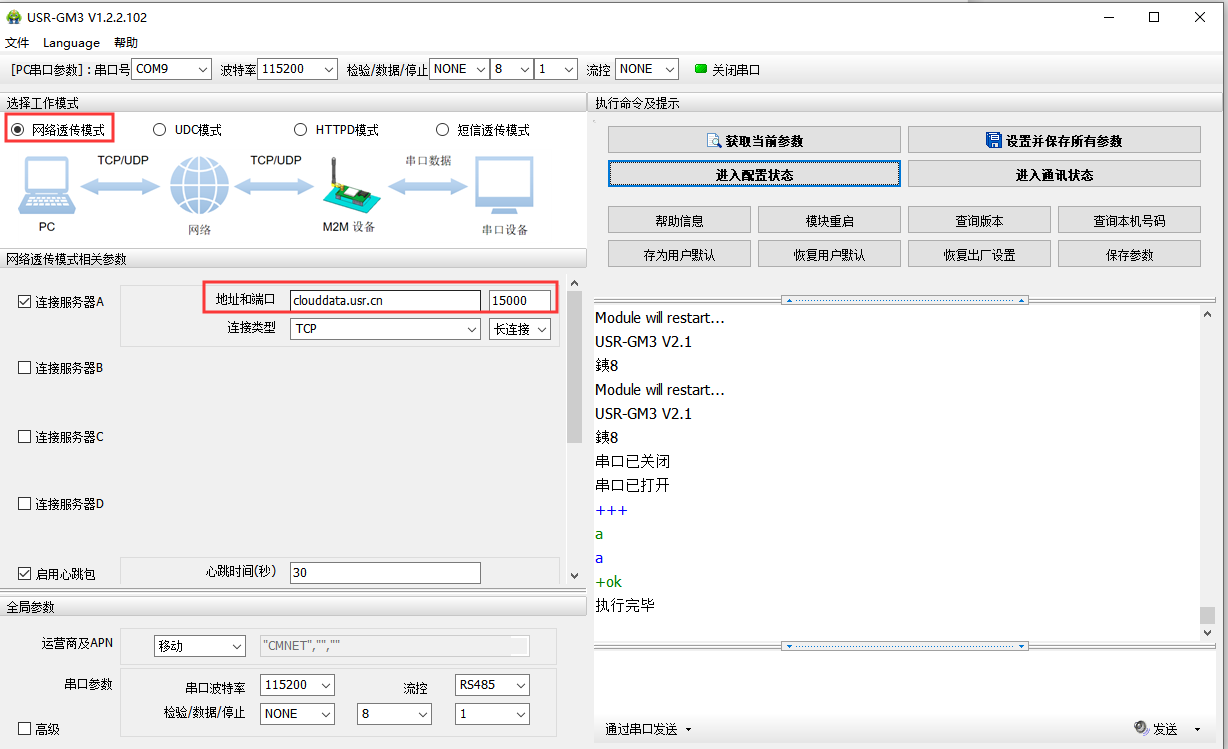

进入配置状态——配置左边参数——设置所有参数——设备重启

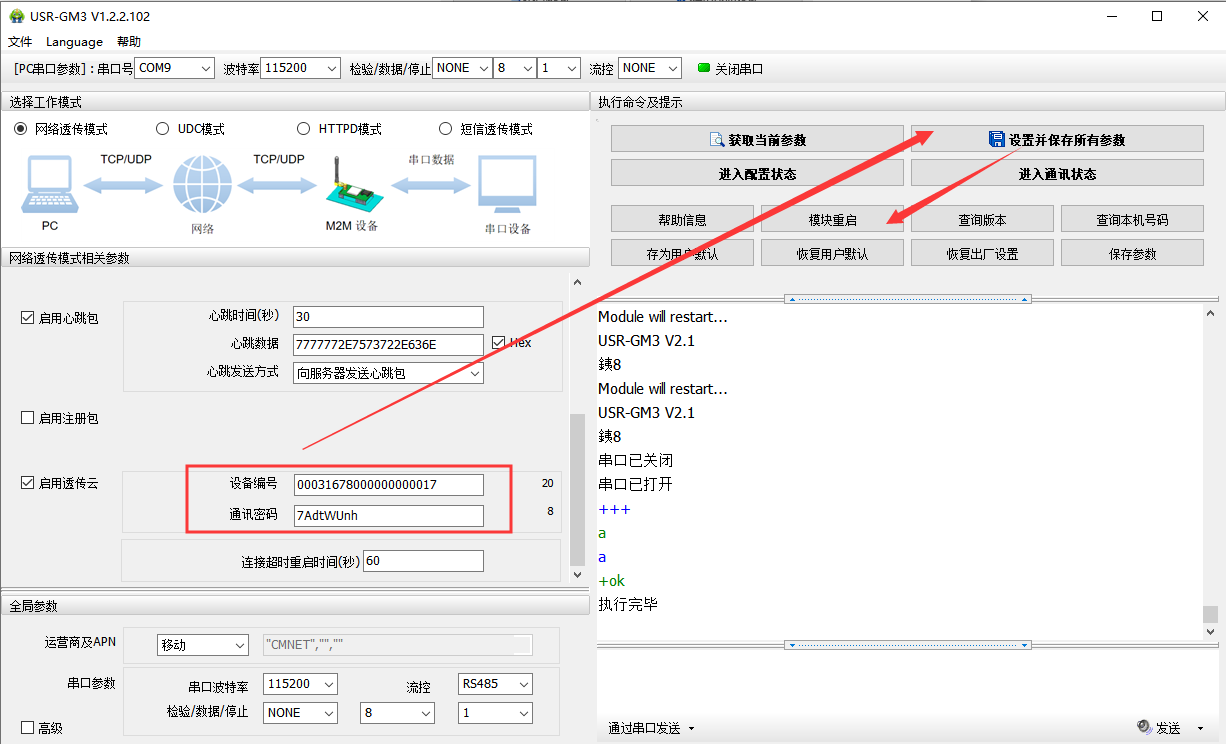

设备编号和密码是有人云生成的,直接复制即可

等待返回开机语即为重启成功

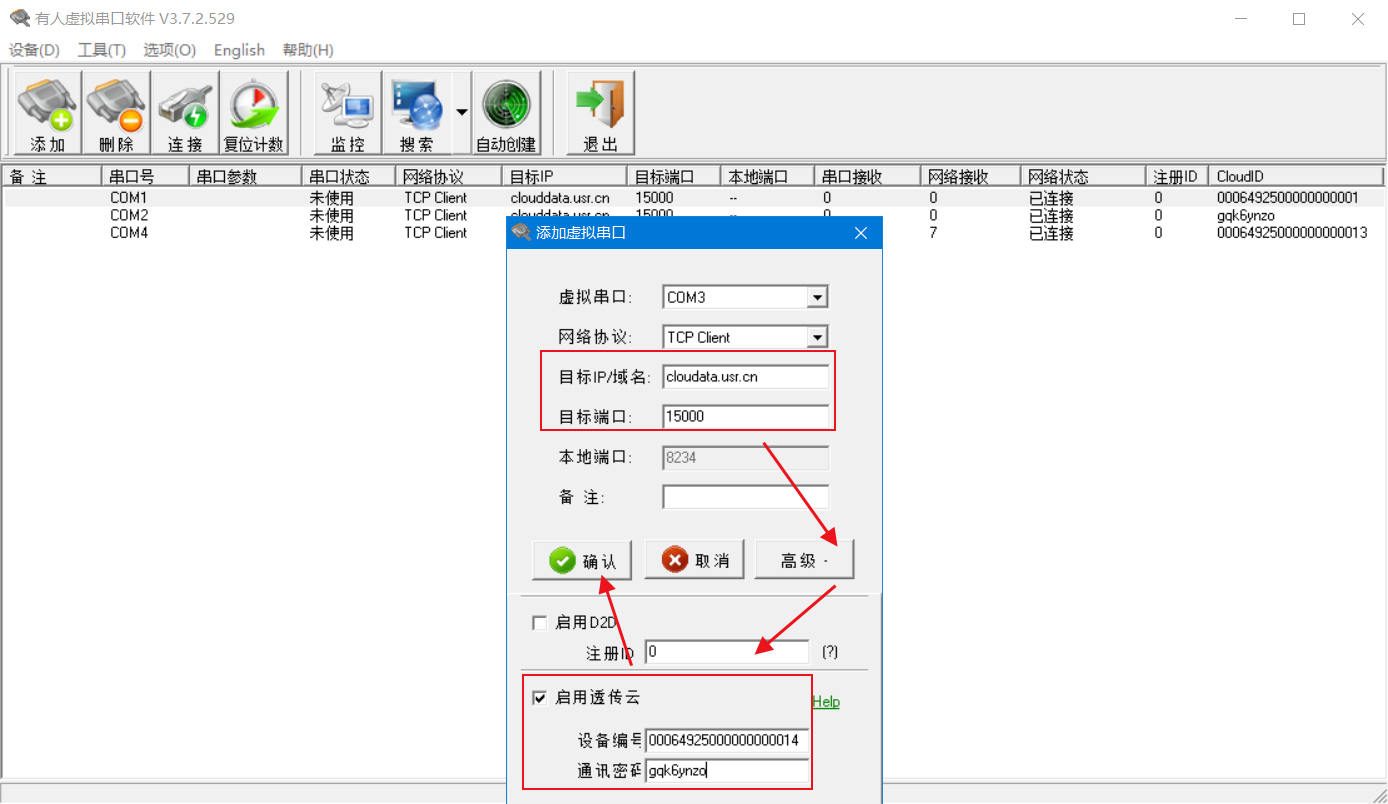

5、虚拟串口配置


6、打开两个USR-TCP232-TEST网络助手,左侧串口部分用COM9和虚拟串口COM1打开,串口参数和730设置一致。

然后用两个USR-TCP232-TEST测试串口和虚拟串口之间的数据传输。

注意:485是半双工,不能双向同时发数据。





USR-GPRS-730基本测试案例:

USR-GPRS-730基本测试通信和使用方案http://www.usr.cn/Faq/232.html

USR-GPRS-730连接远程服务器设置方法http://www.usr.cn/Faq/322.html
