一、所需资料

Io34-LR说明书：http://www.usr.cn/Download/898.html

LR206说明书：http://www.usr.cn/Download/591.html

Io34-LR设置软件：http://www.usr.cn/Download/899.html

LR206设置软件：http://www.usr.cn/Download/693.html

小黄人调试助手：http://www.usr.cn/Product/78.html

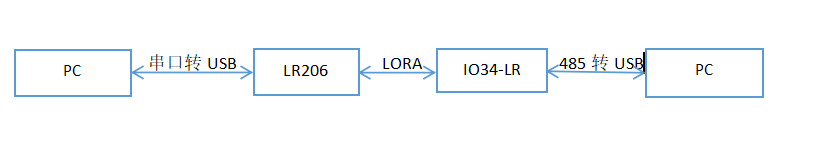

二、网络拓扑图

三、设置IO34-LR

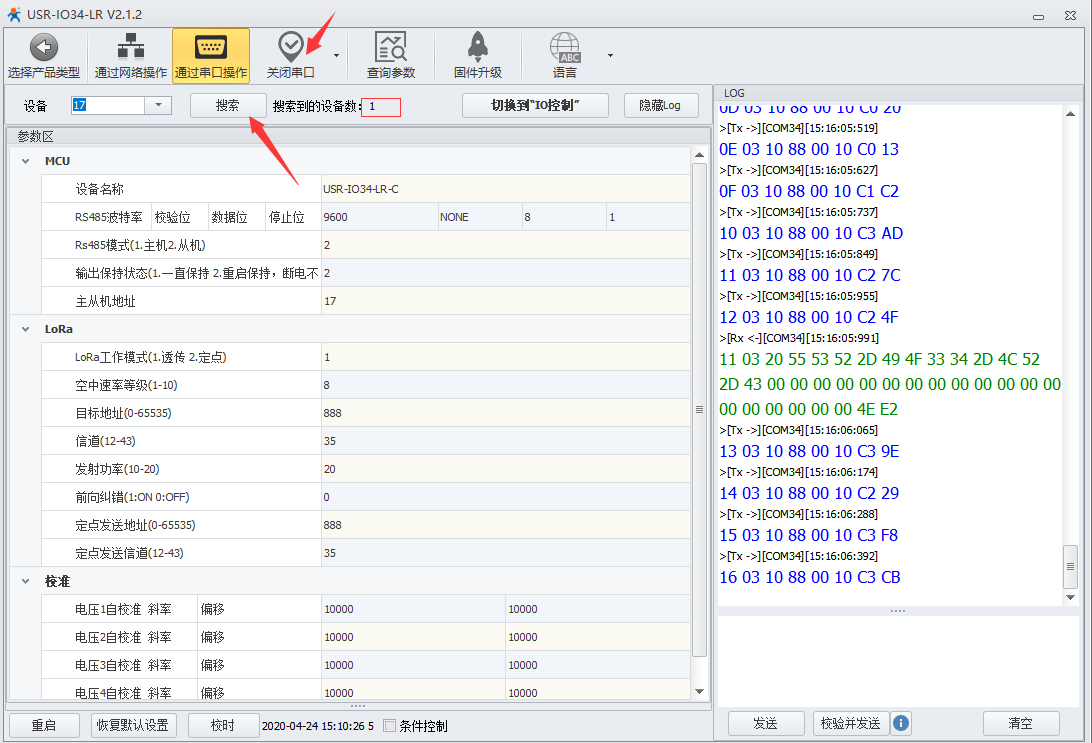

1.用485转usb连接电脑，选择通过串口操作，在下拉列表中选择正确的串口号跟串口参数，打开串口，点击搜索



2、点击搜索后会发现右侧log区有数据循环发送，等出现绿色数据后点击停止，在设备下拉栏中选择搜索到设备后，查询设备当前参数，切换到参数配置



3、在Lora设置栏中设备参数

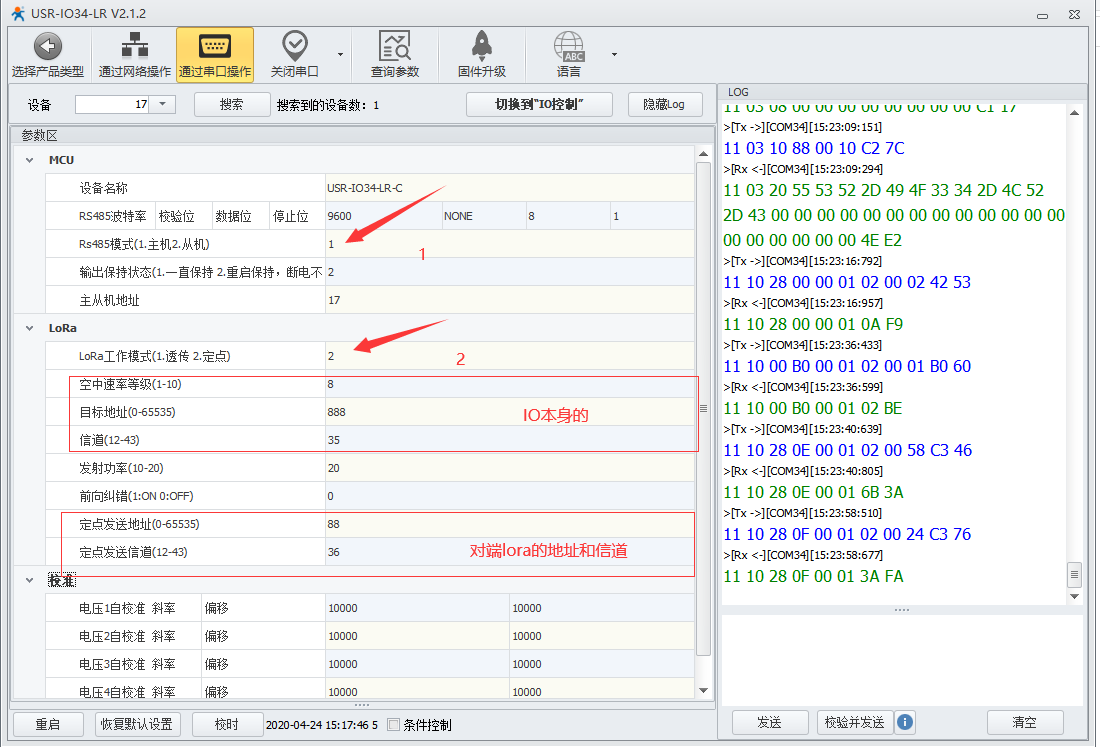

  RS485模式：1主机

工作模式：2定点

速率等级与LR206的速率等级相同

目标地址、信道和LR206的目标地址、信道设置不同

定点发送地址和定点发送信道填写LR206的目标地址和信道

设置完参数后点击一下软件空白区，如果每设置一个参数后右侧log区都有数据发送则设置成功

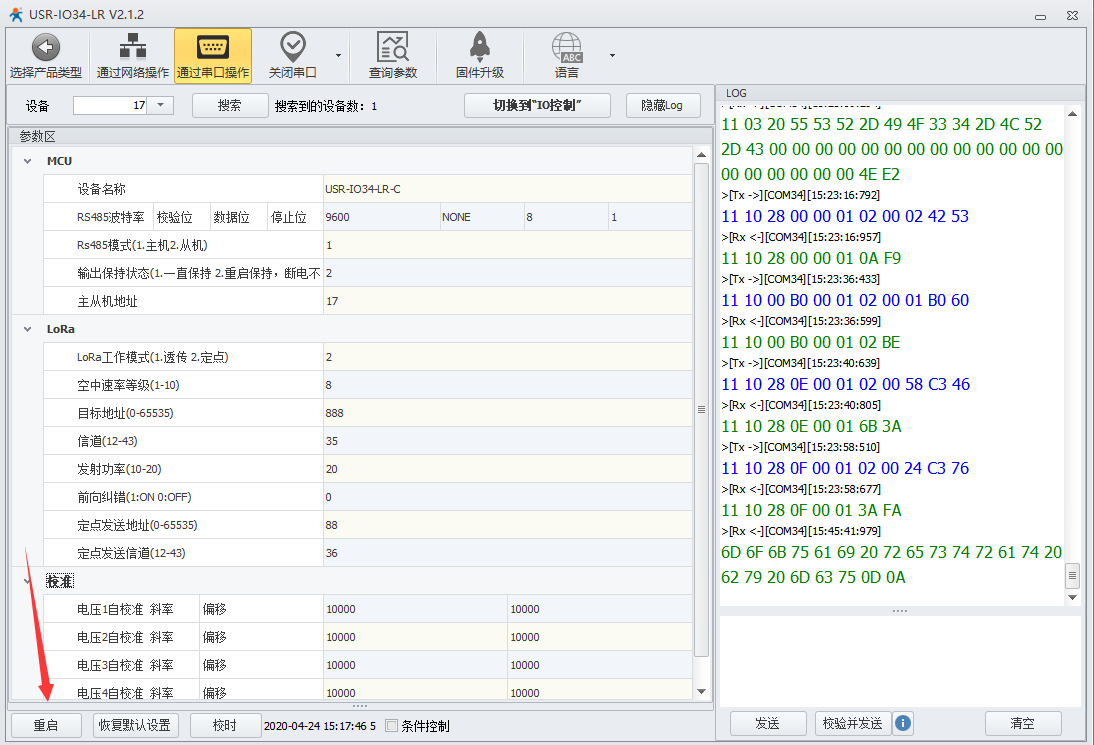

4.设置好后点击左下角重启设备



四．设置LORA设备

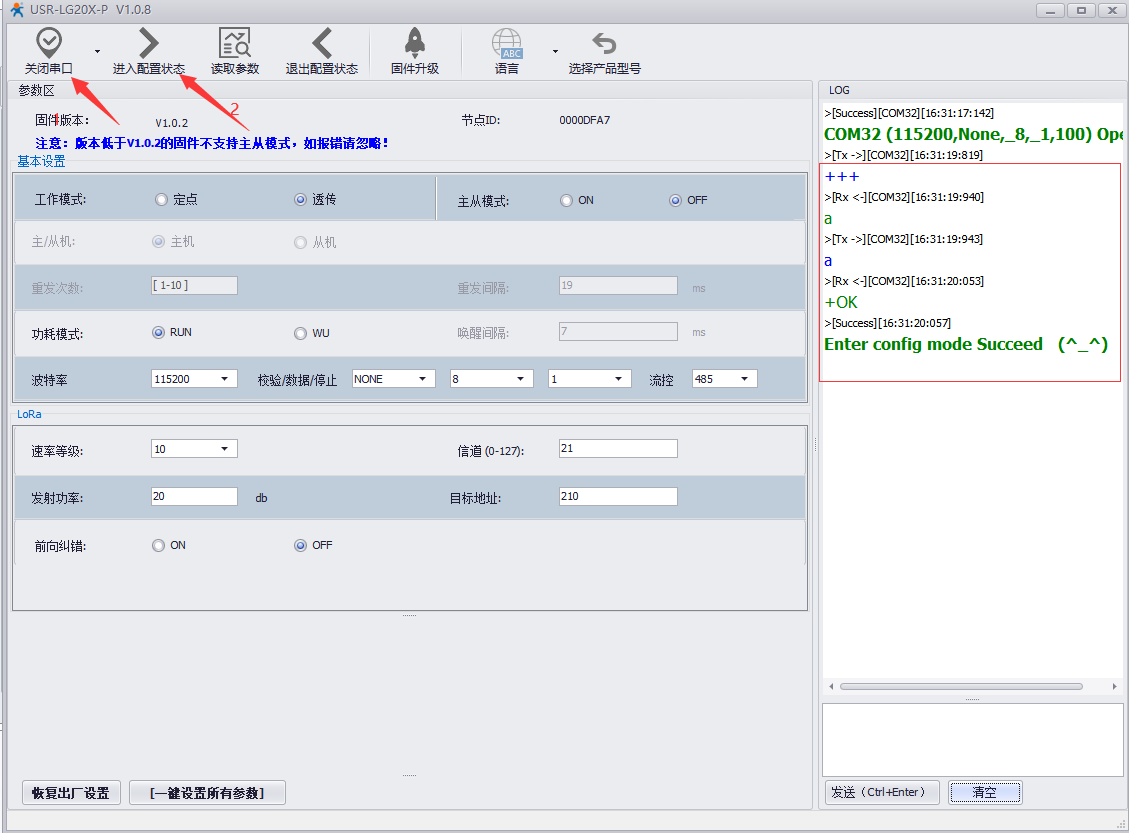

1.用串口线转usb连接电脑后，选择正确的串口号和串口参数，点击打开串口，Lora默认串口参数：115200，n，8，1

2.点击进入配置，右边LOG区域内返回OK，表示成功进入配置状态，点击读取参数，读取一下设备的当前参数

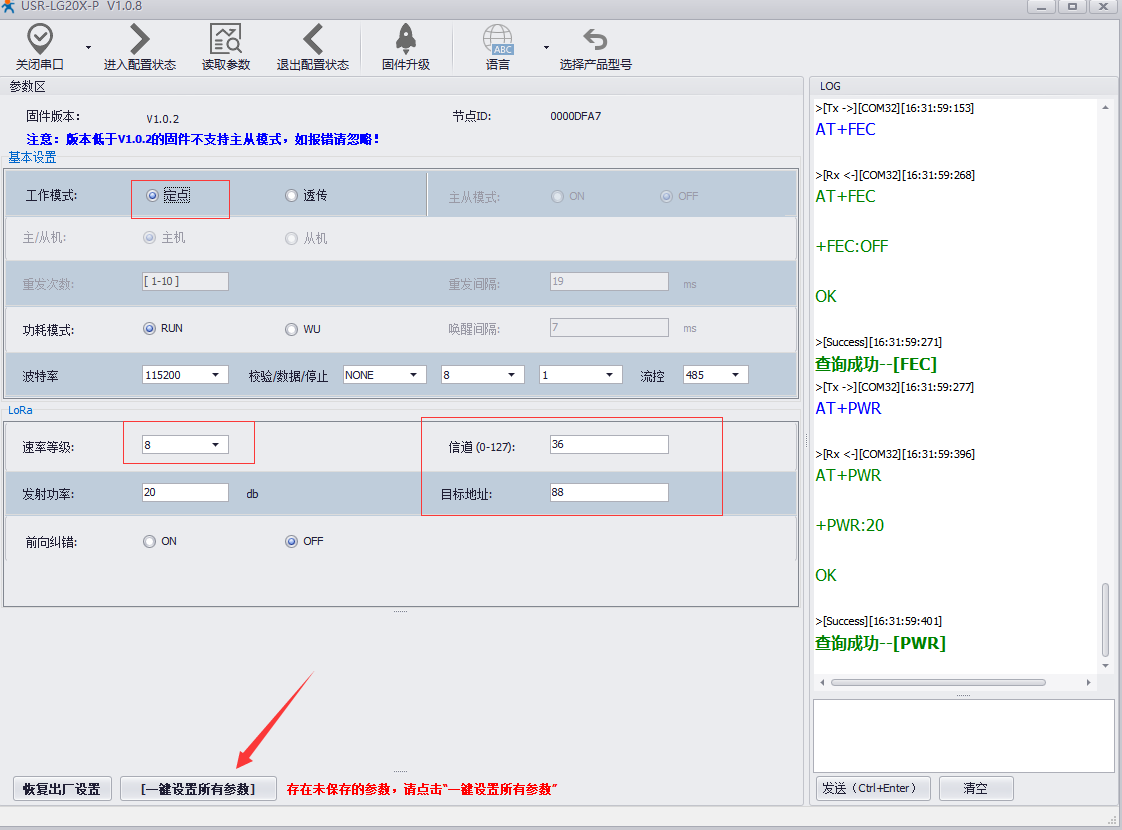

3. 将工作模式设置为定点，速率等级和IO34-LR相同，信道和目标地址和IO34-LR的信道和目标地址设置不同，和IO34-LR的定点发送地址和定点发送信到设置相同

4. 参数设置好后，点击设置软件左下角的一键设置所有参数

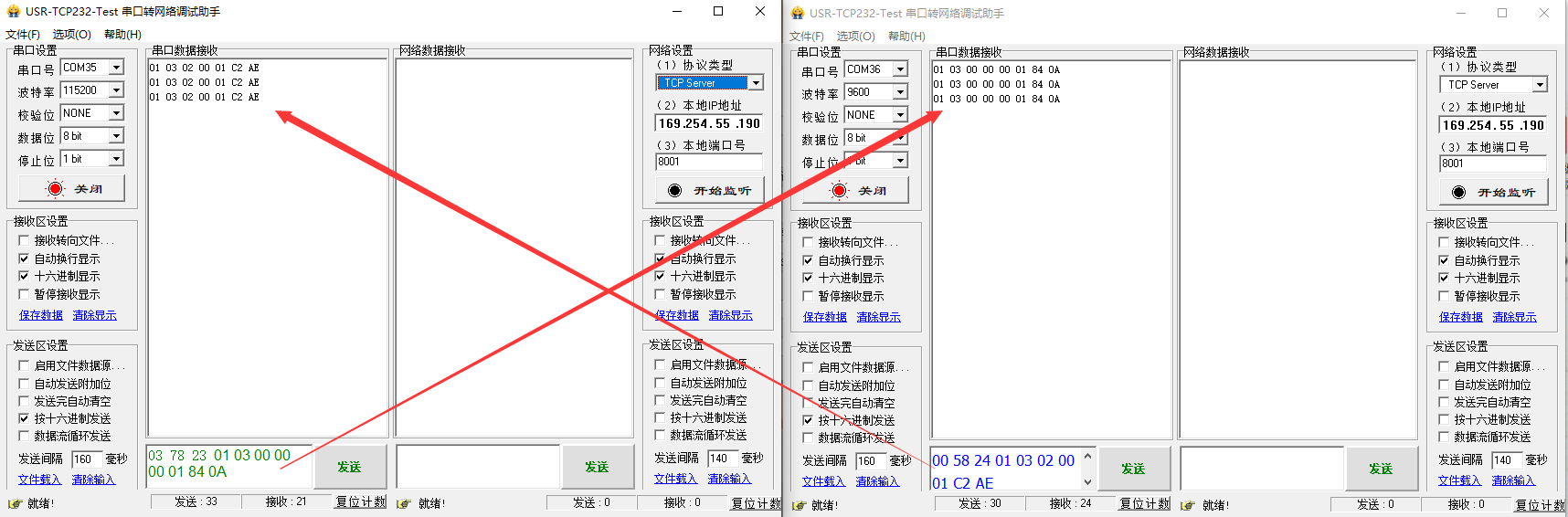

5. 打开串口调试助手，lora端发送的数据格式：包头+标准的modbus指令16进制发送；IO34-LR响应：包头+modbus指令响应

包头：对方的目标地址（转换为16进制）+信道（转换为16进制）
