Modbus网关USR-M511如何利用03功能码写数据

2020-05-25

分享到:
{}

 一、要下载的软件和说明书

  说明书:

  4、打开电脑浏览器,地址栏输入192.168.0.7,进入511内置网页。

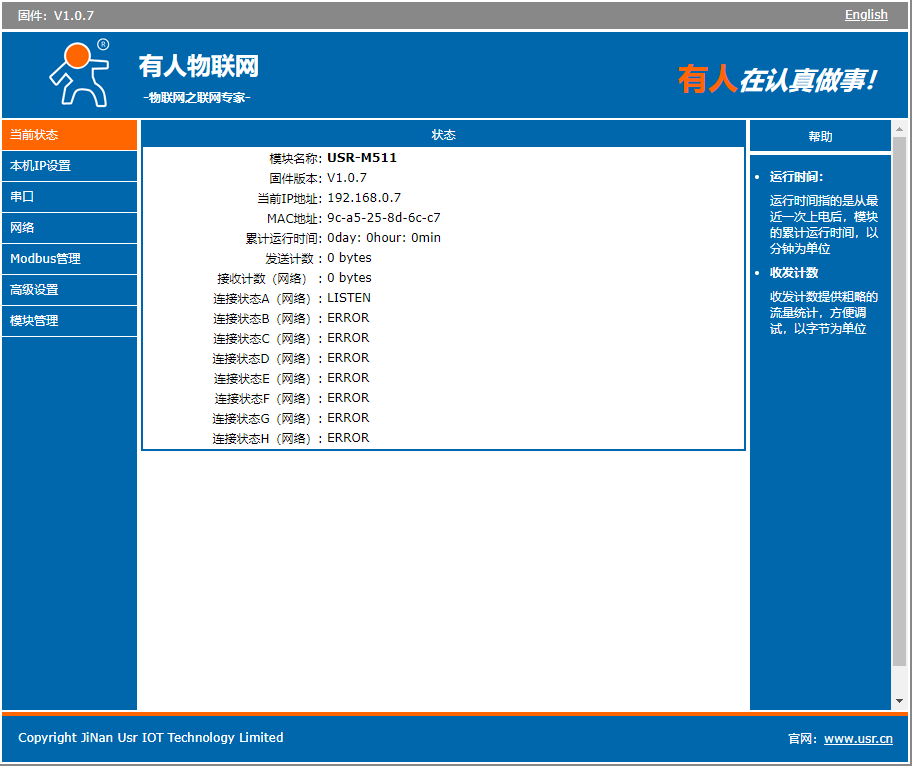

(如果进不去内置网页清除浏览器所有缓存,或者换个浏览器,建议用标准版的谷歌浏览器。)511的当前状态图。

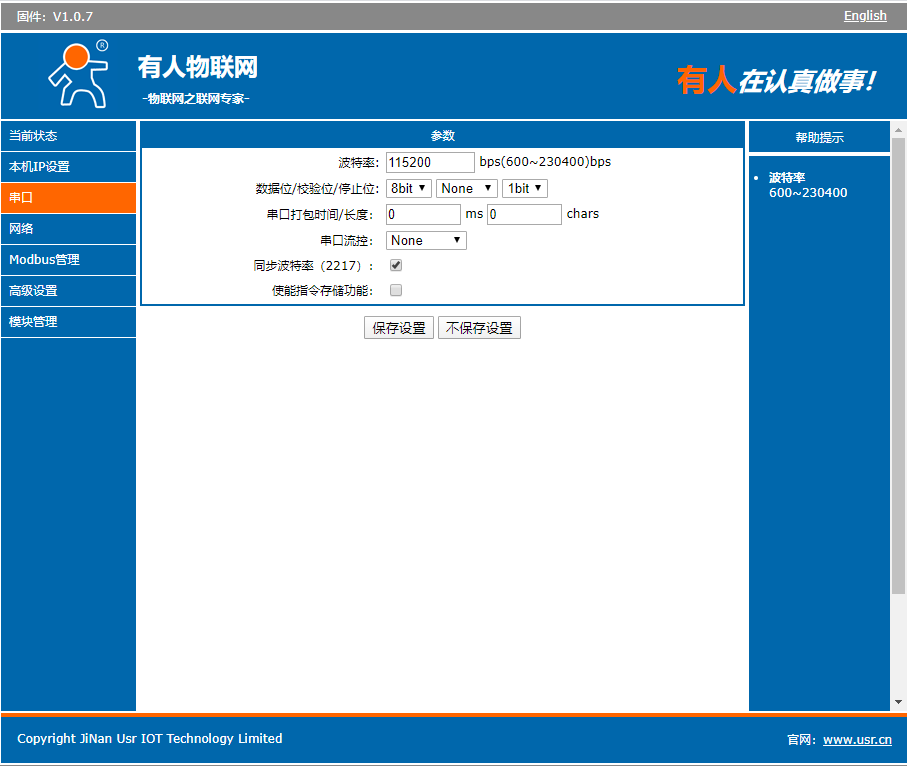

  5、511的串口参数图。

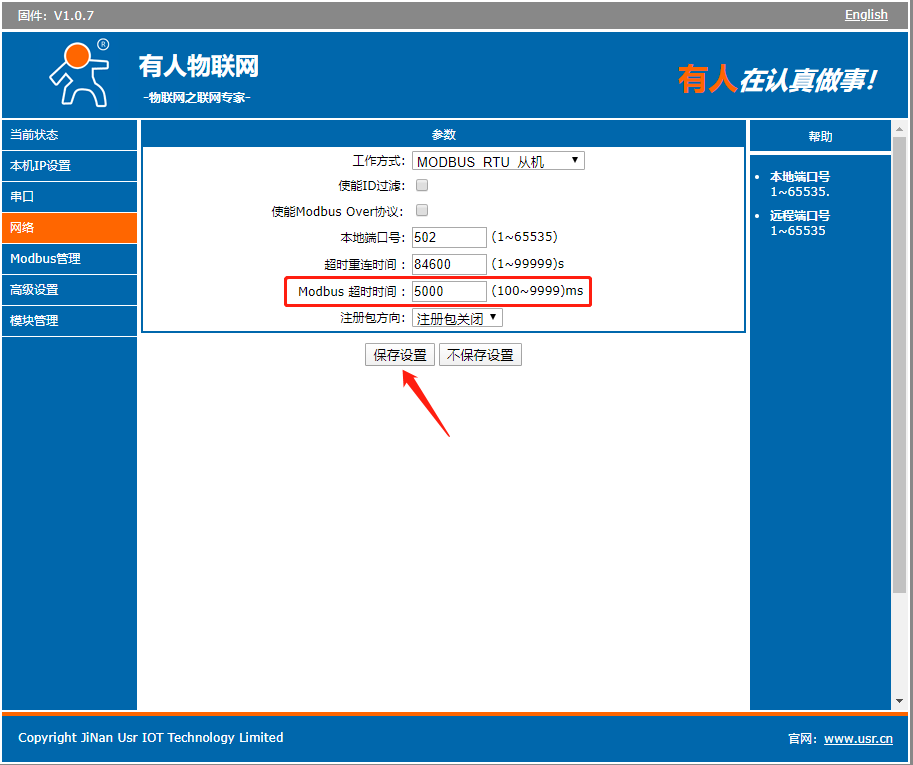

  6、网络里面的MODBUS 超时时间设置大一点,可以设置成5000。点击保存设置。

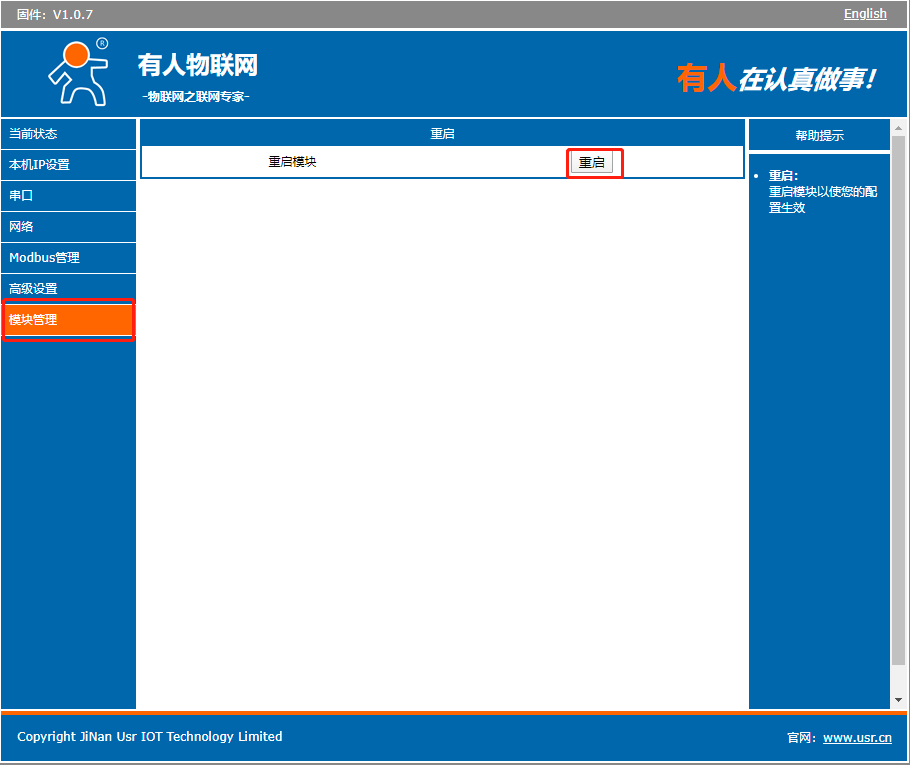

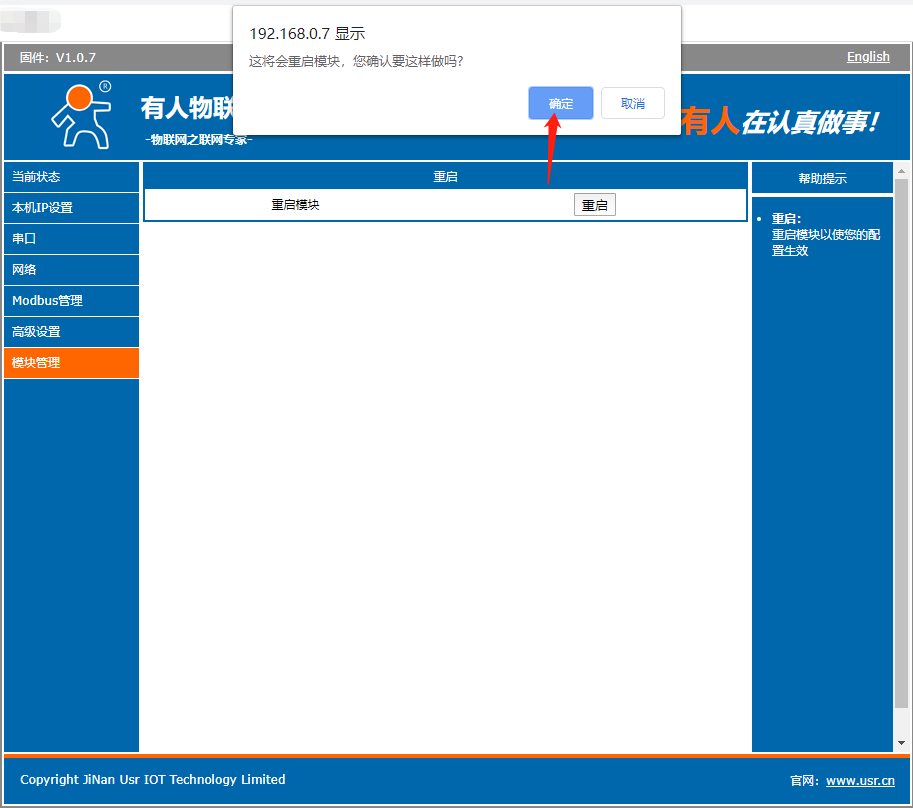

  7、保存设置后要重启,因为参数需要重启才能生效。

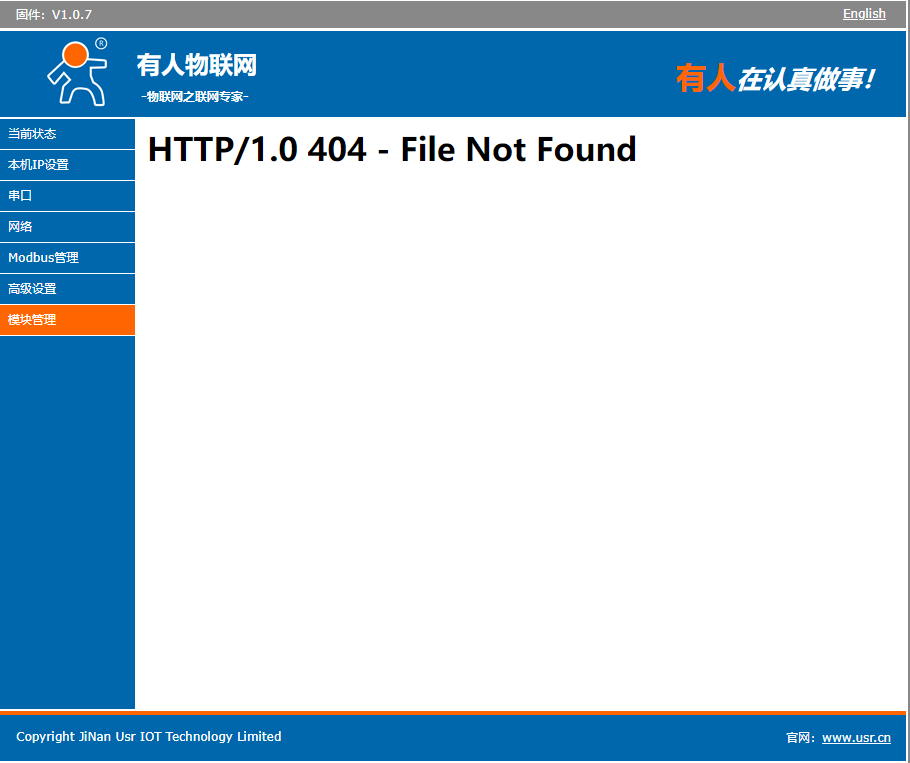

  8、重启之后,如果出现一下图片提示,重新刷新网页就可以。

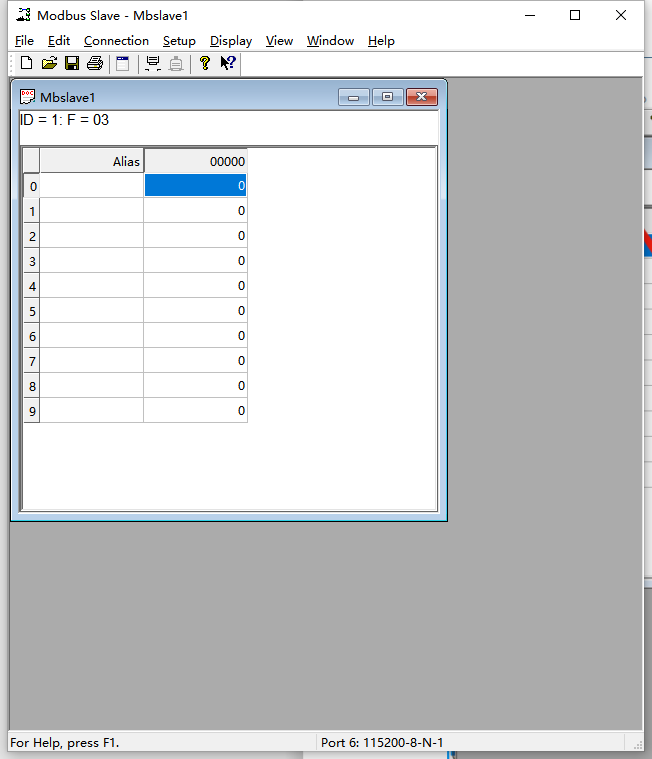

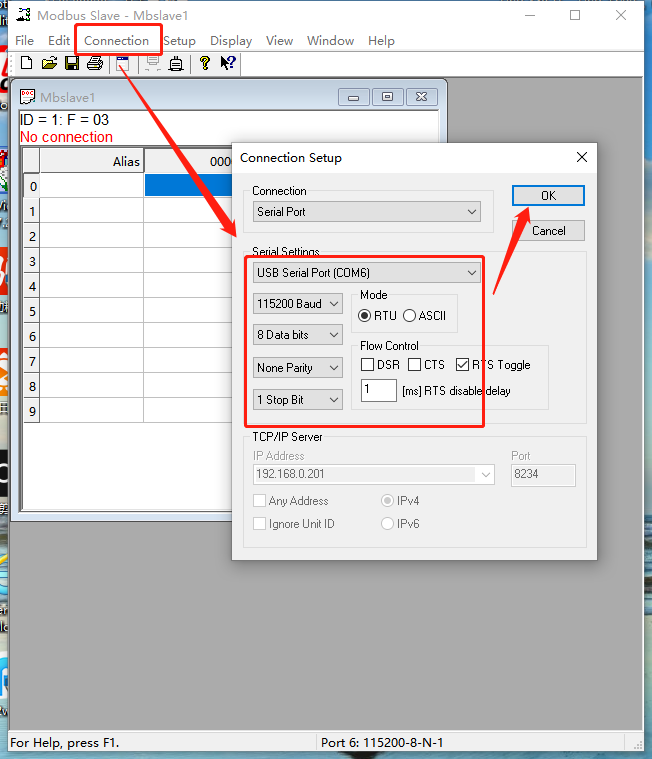

  9、打开测试软件:modbusslave

点击connection--connect,选择正确的串口以及串口参数,点击OK。

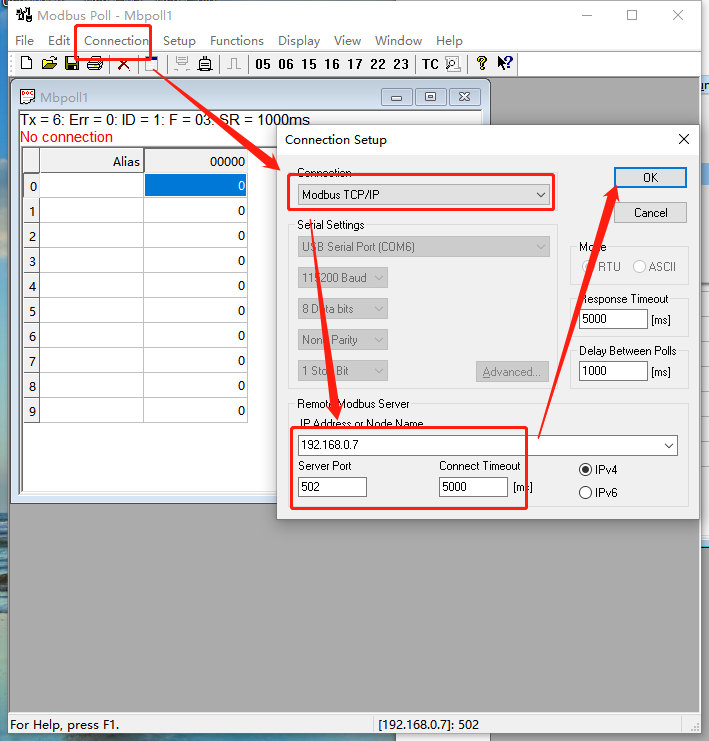

  10、打开测试软件:modbuspoll

点击connection--connect,connection选择Modbus TCP/IP,IP地址填USR-M511的IP地址,Server Port填USR-M511的端口号502。注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 5000ms。点击OK。

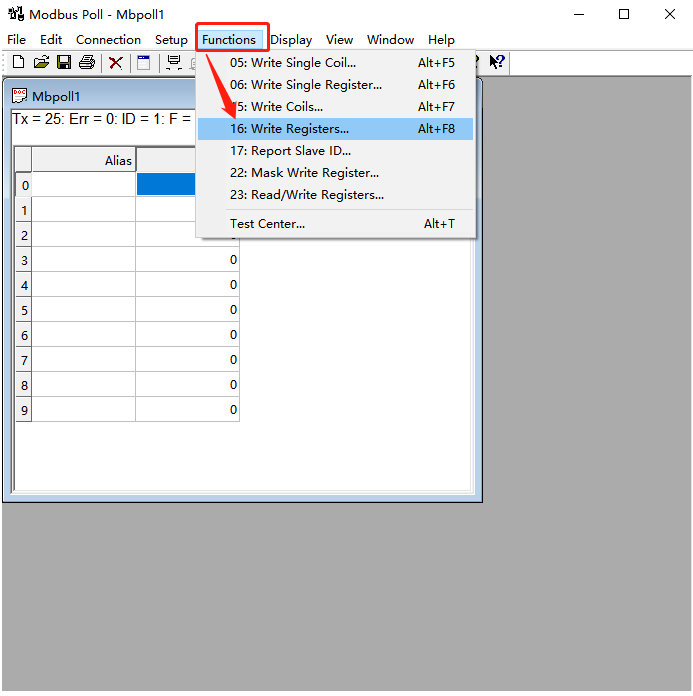

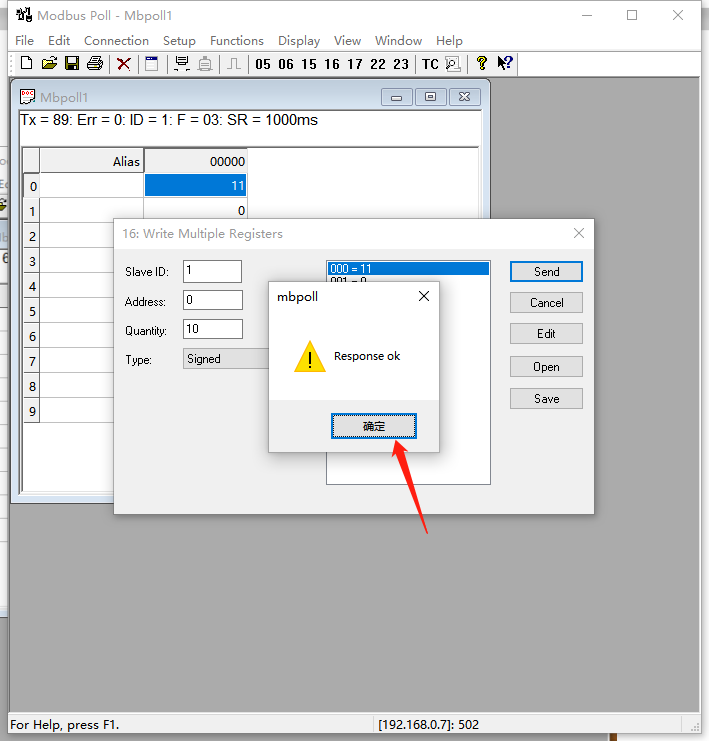

  11、modbuspoll软件点击Funtions,选择16:Write Registers

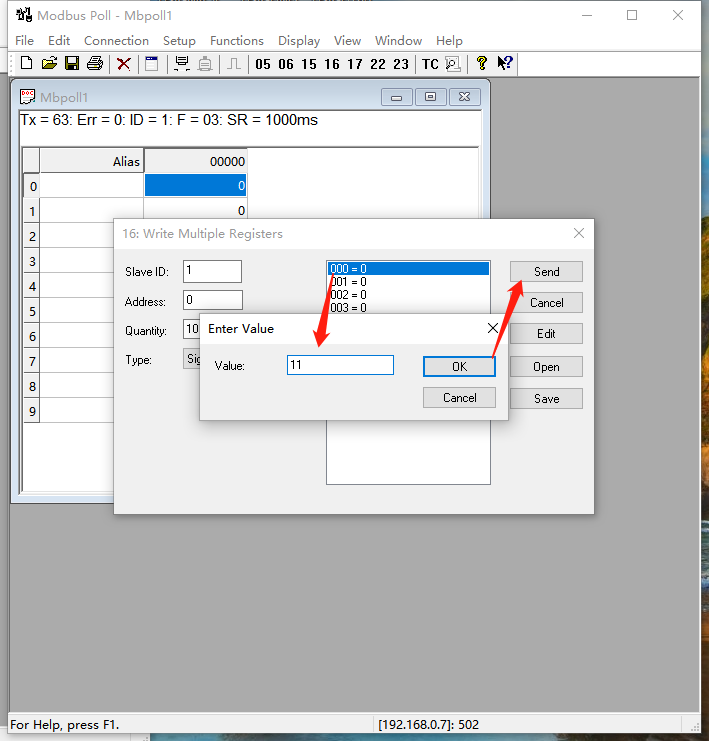

  12、在相应位置即可给slave(相当于自己的终端设备)对应的数据点写数据。

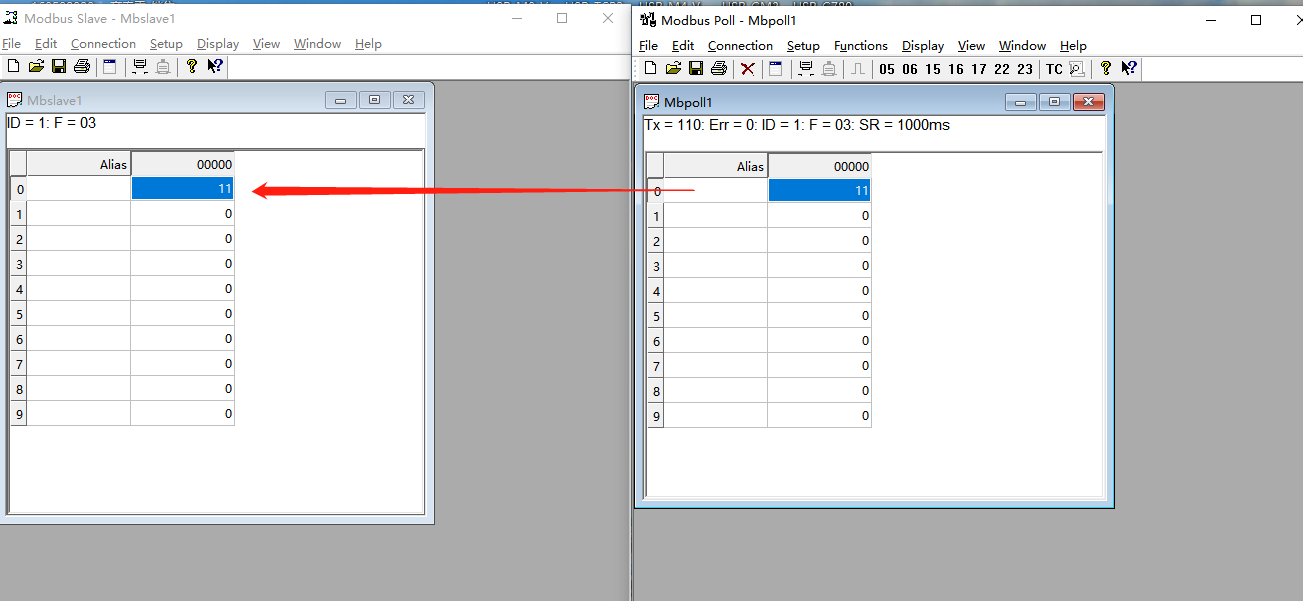

  13、数据调试结果如图。
