DTU设备G781如何连接有人云modbus RTU组态(通过网页设置)

2020-06-30

分享到:
{}

说明:用串口助手模拟modbus rtu协议的串口设备;

数据流向:串口助手----DTU设备G781-----有人云(组态显示)

客户实际应用:modbus rtu设备---DTU设备G781---有人云(组态显示)



G781说明书下载: http://www.usr.cn/Download/439.html

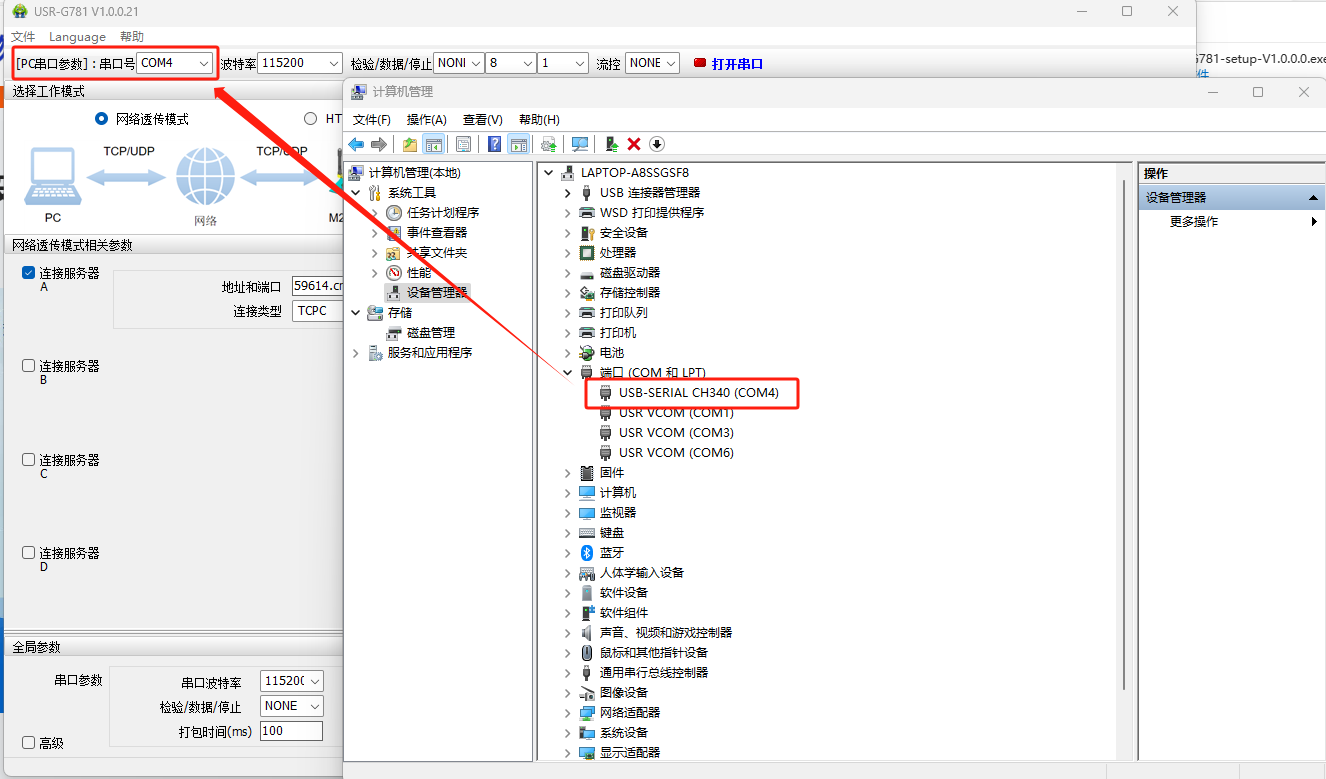

G781设置软件下载:https://www.usr.cn/Download/537.html

串口助手下载:https://www.usr.cn/Download/27.html

具体步骤如下:

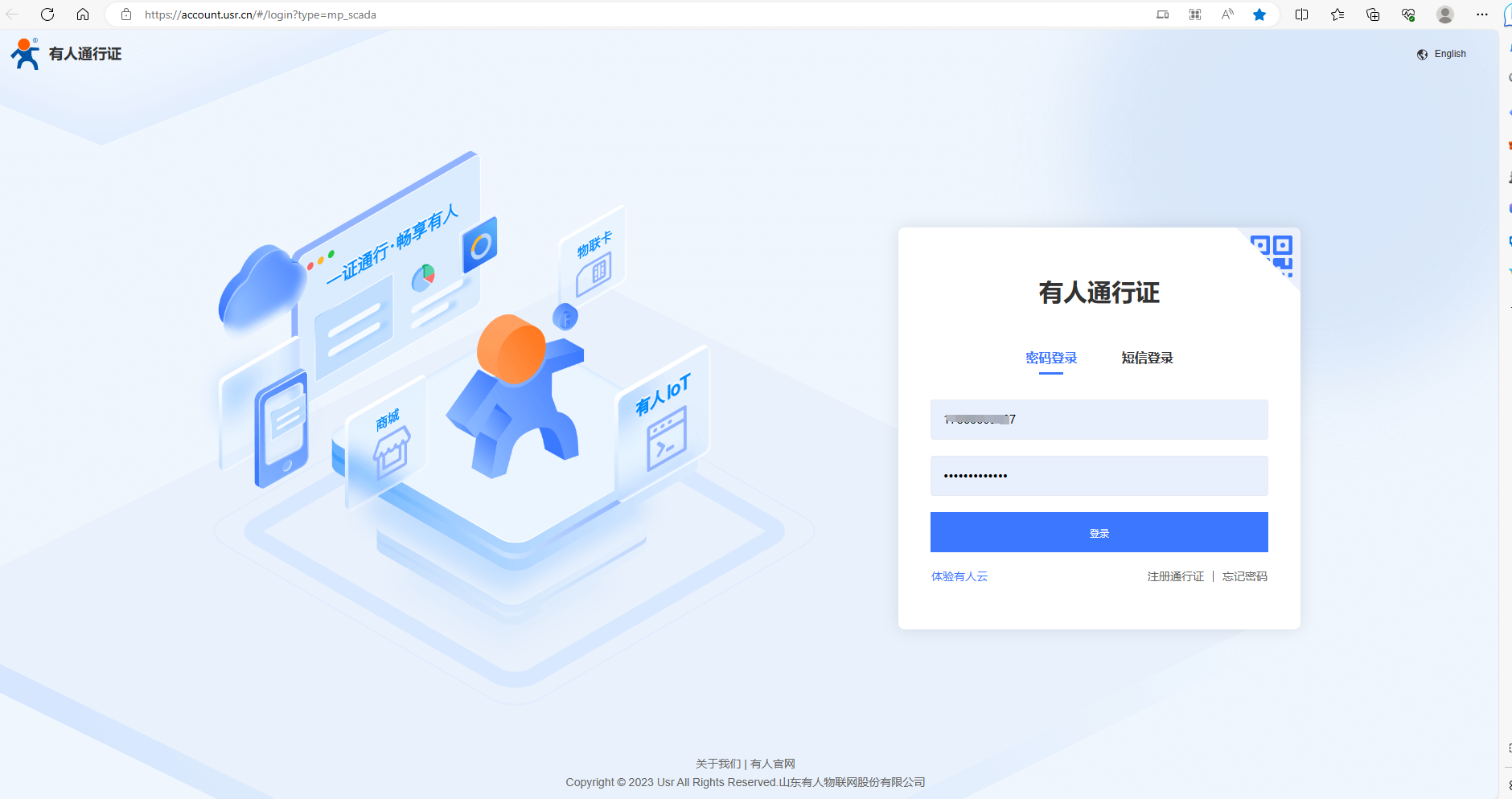

1、登录有人云(如果没有账号先申请通信证),网址:http://cloud.usr.cn/



2、目前只能通过手机号来注册通行证账户注册完,进入有人云界面

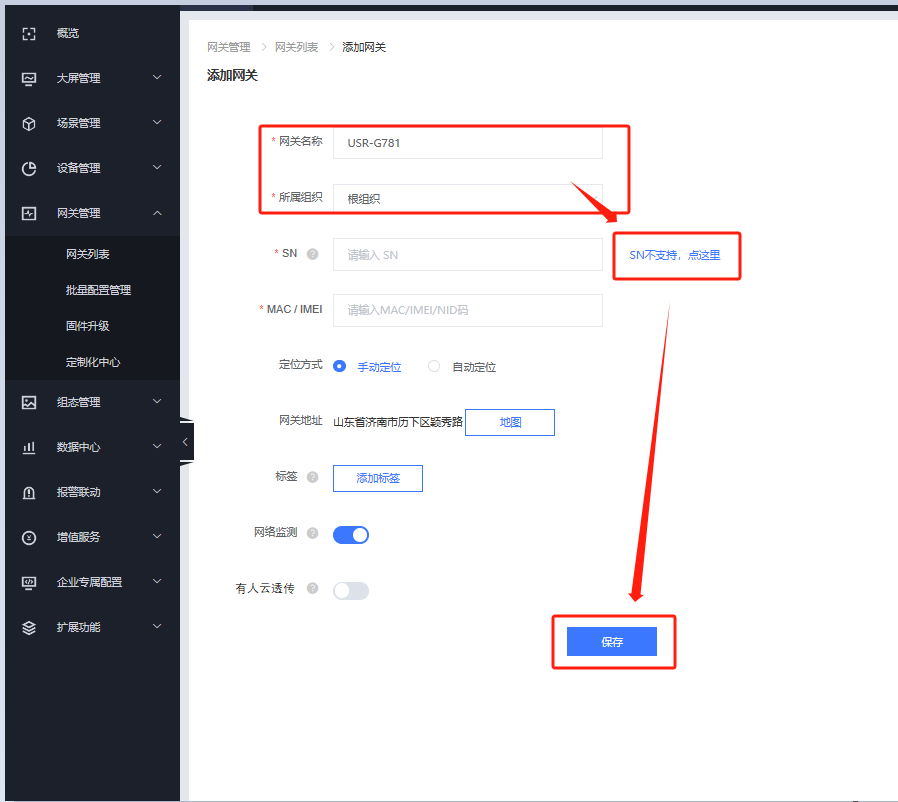

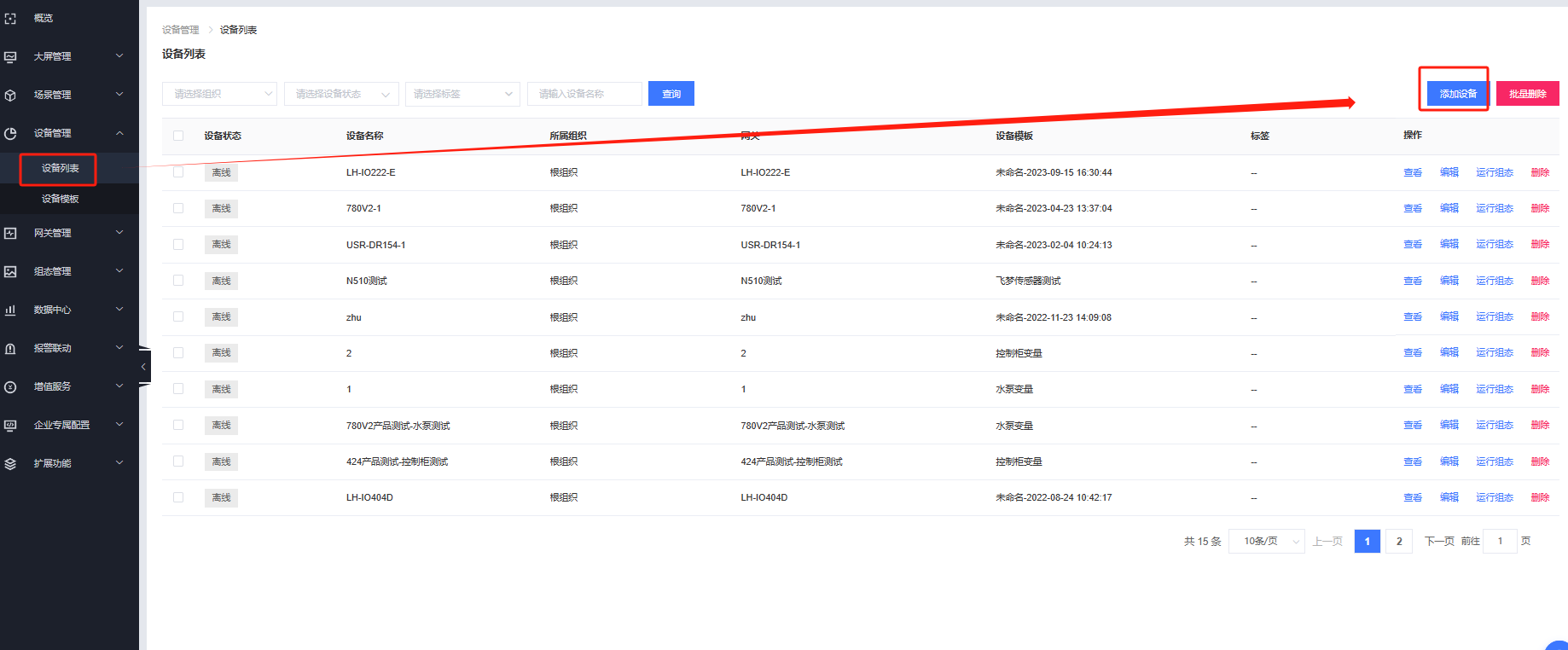

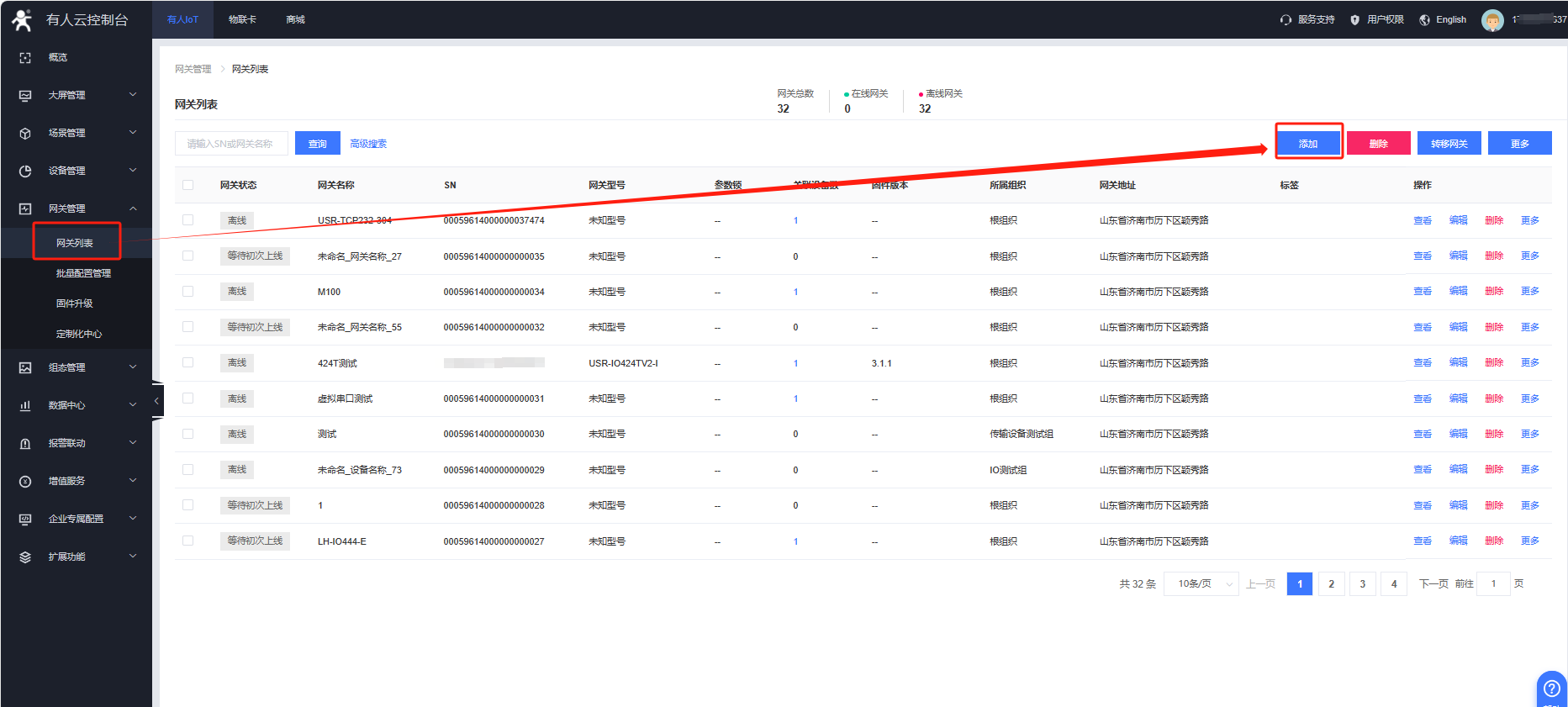

3、 本次案例是G781连有人云进行数据显示,进入云组态,选择添加设备;

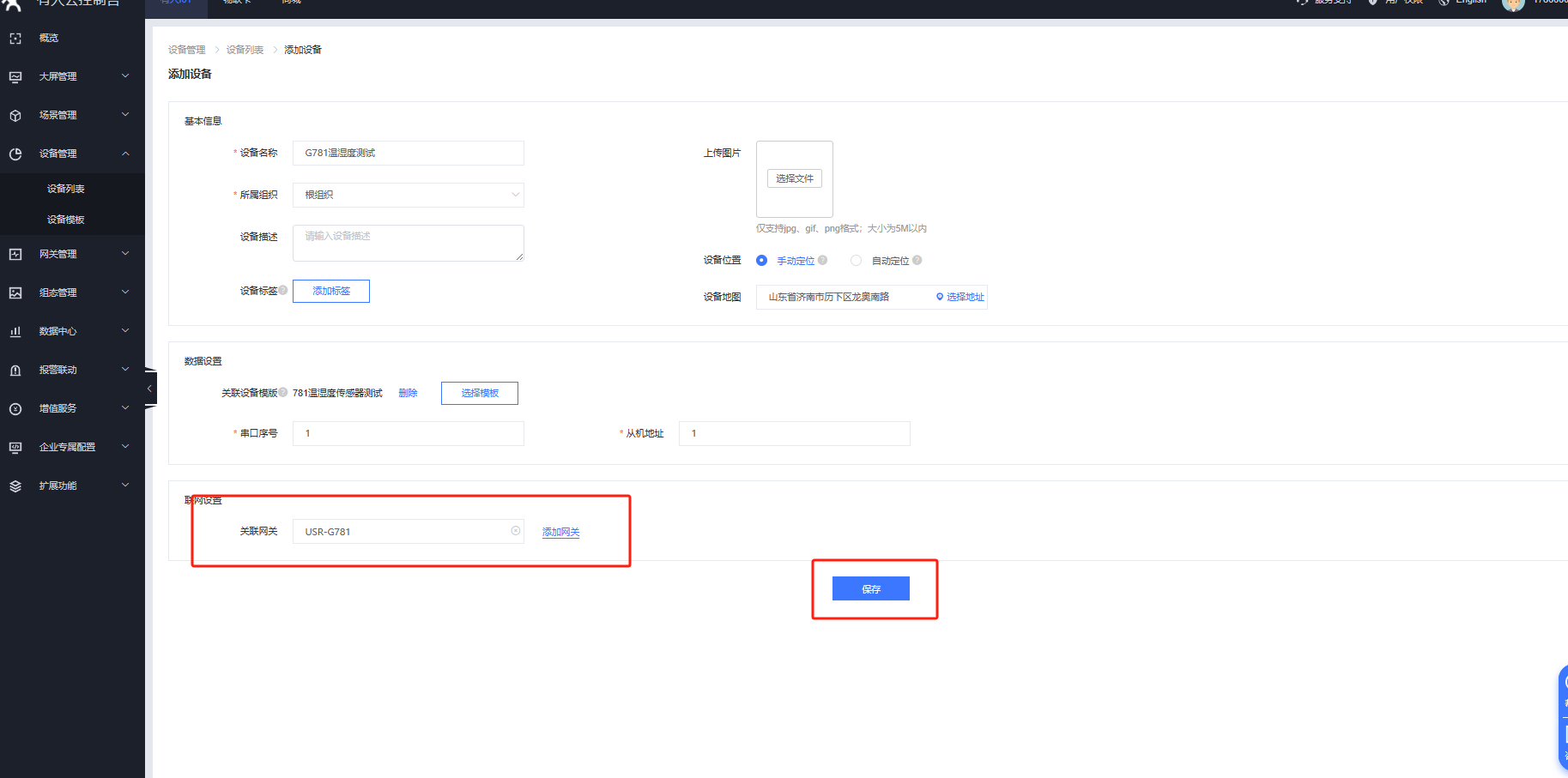

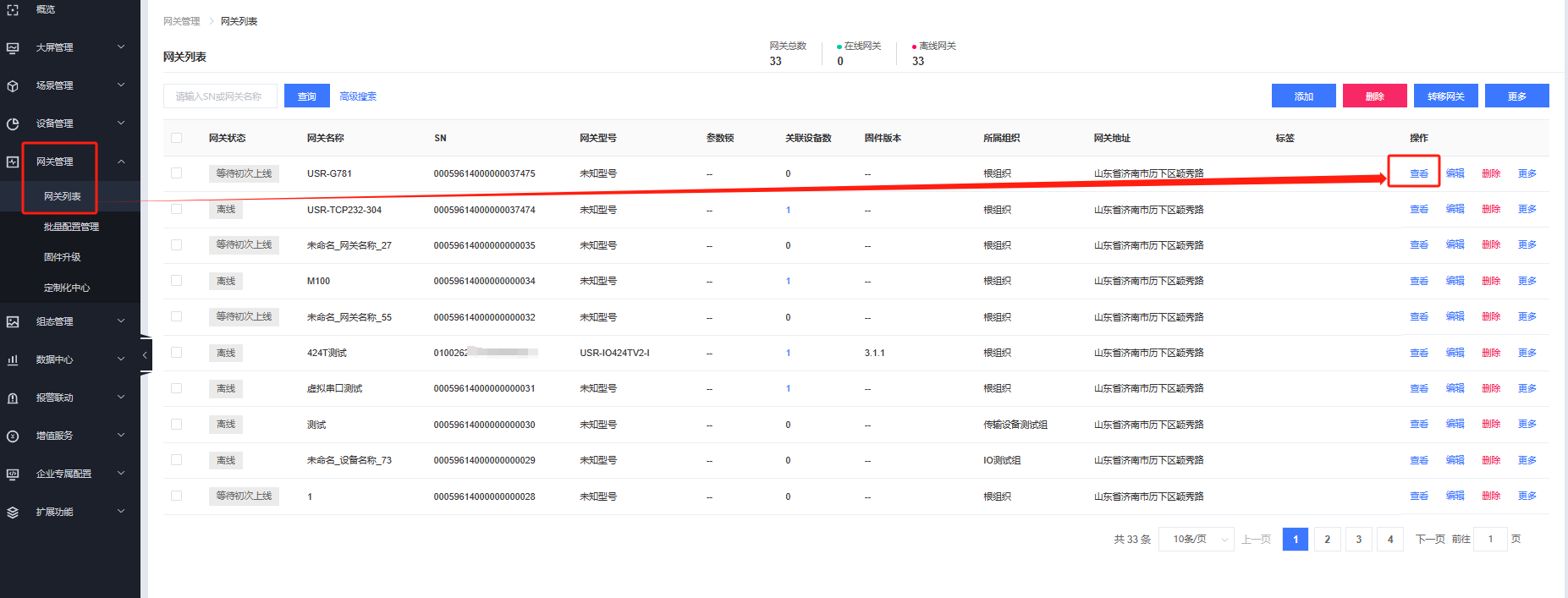

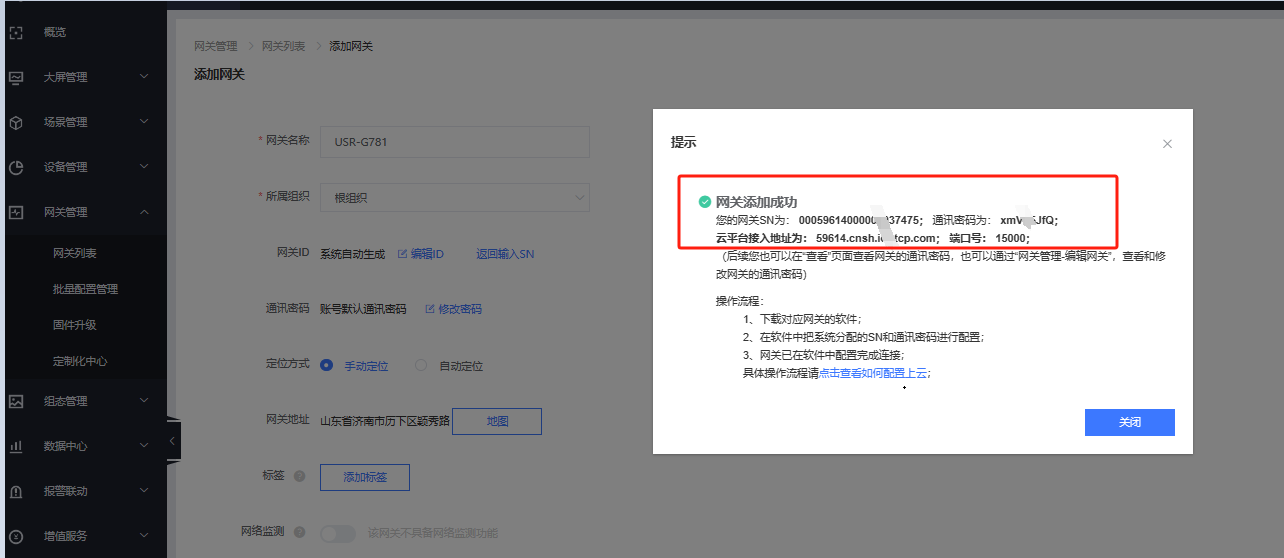

4、 设置设备名称,和项目分组,G781目前支持使用ID添加设备;ID和密码可以随机生成,设备ID的后8位可以自定义,前12位不可自定义修改,密码可以自定义,选择云组态,添加数据模板;

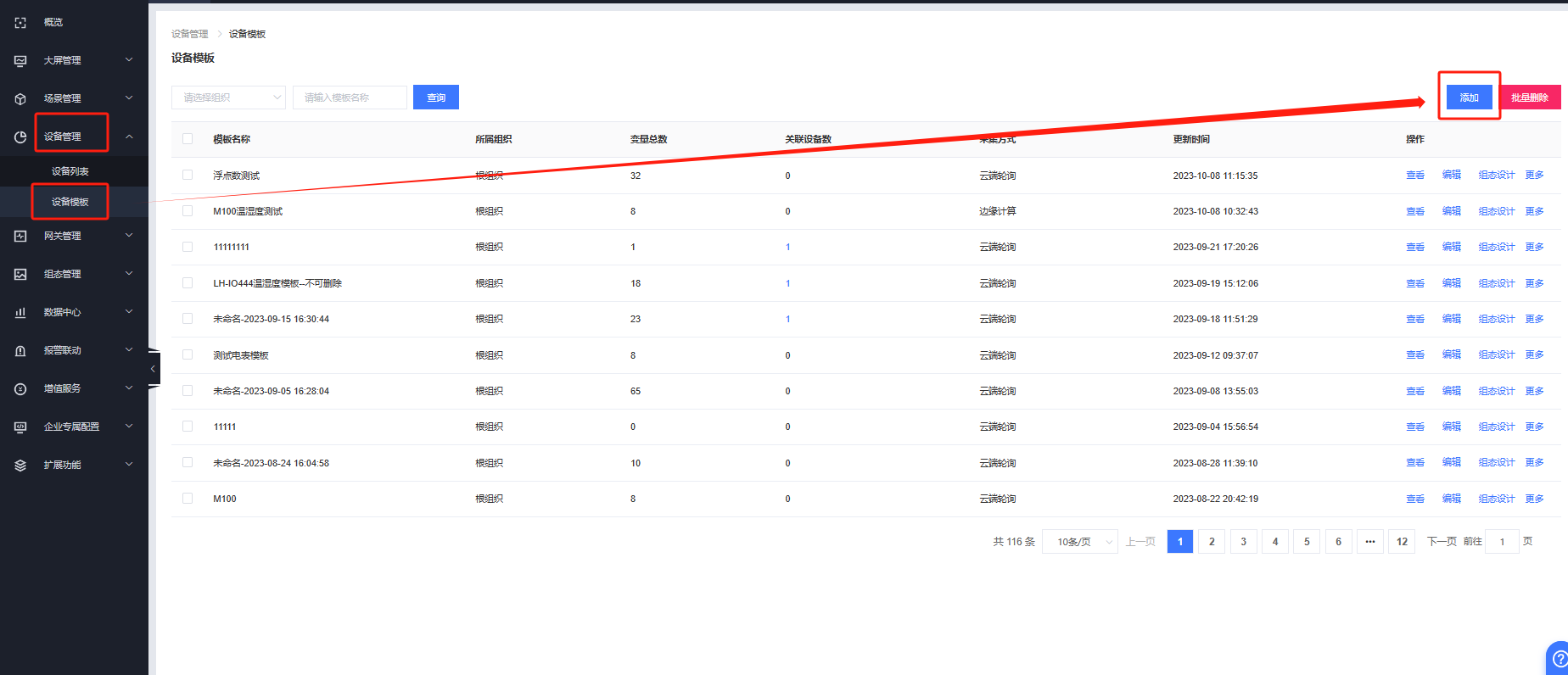

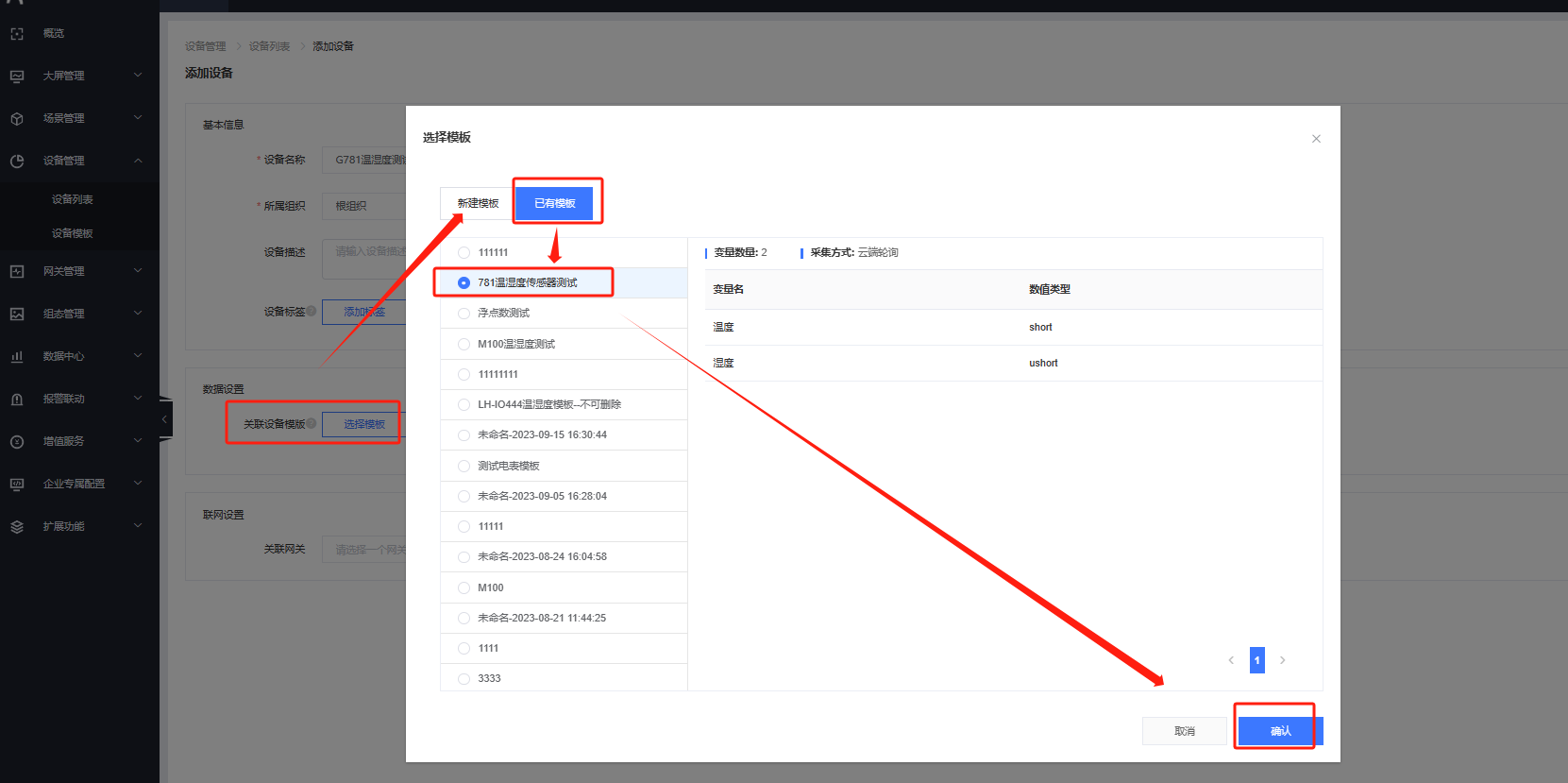

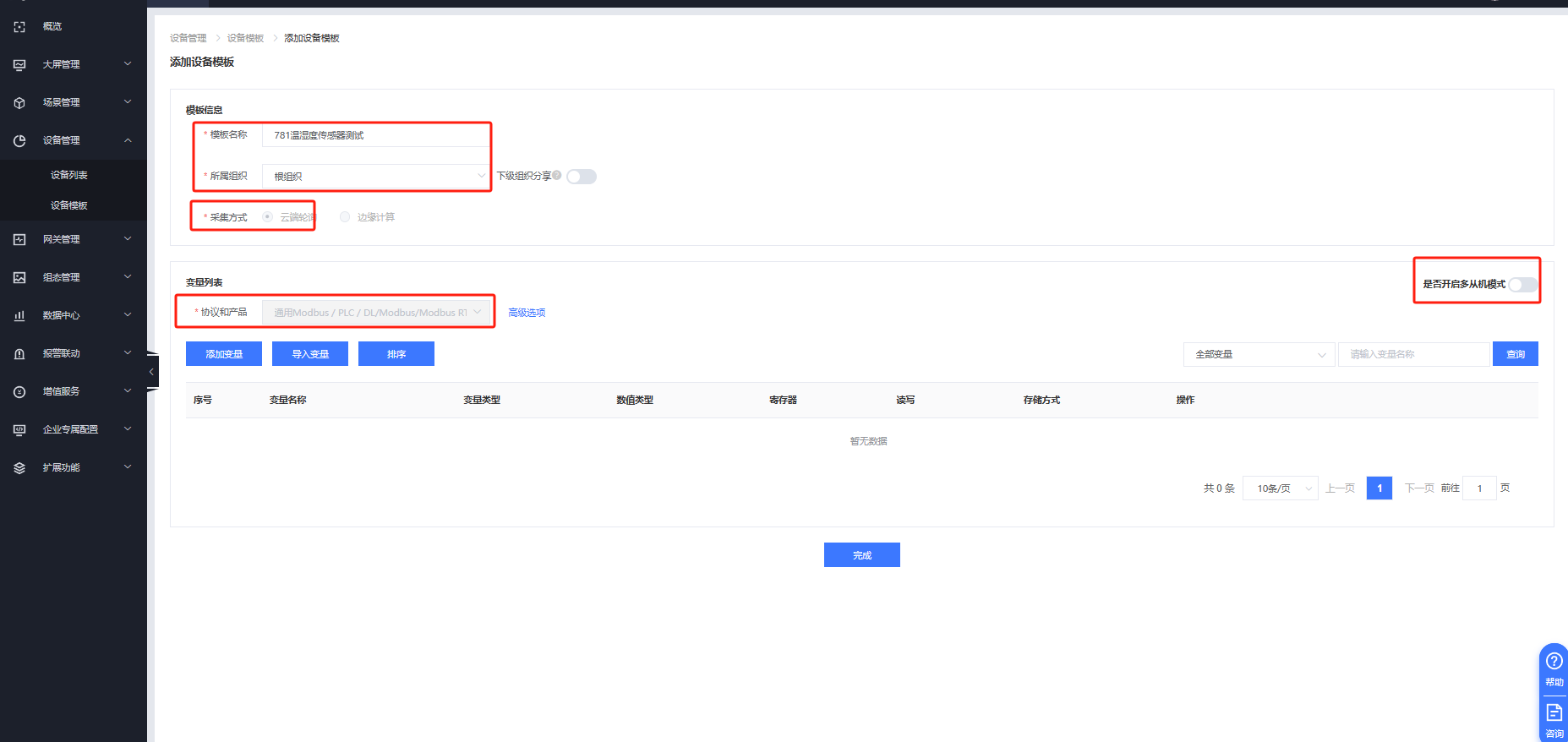

5、 创建模板,选择modbus rtu协议,点击确认添加。如果已有模块可以选择已有模块;



6、 点击下一步配置从机和变量

设置从机名称,从机地址是接在G781的串口上的终端设备的从机地址(如果不清楚,可以咨询终端设备的厂家),这里我们用Modubs slave软件模拟从机。

 1)点击添加从机,填写从机名称和从机地址,点击确认。





 2)添加变量,自定义变量名称和单位

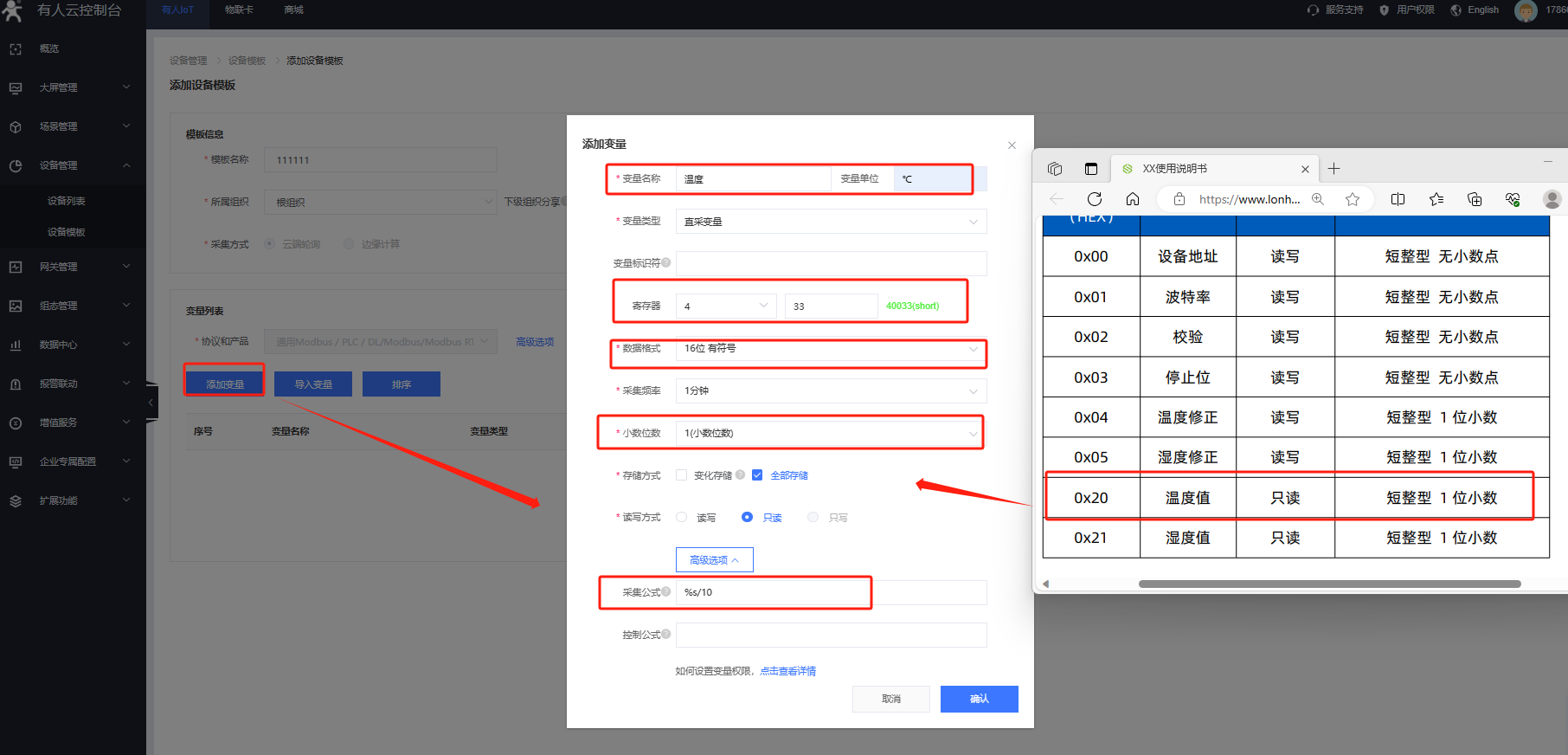

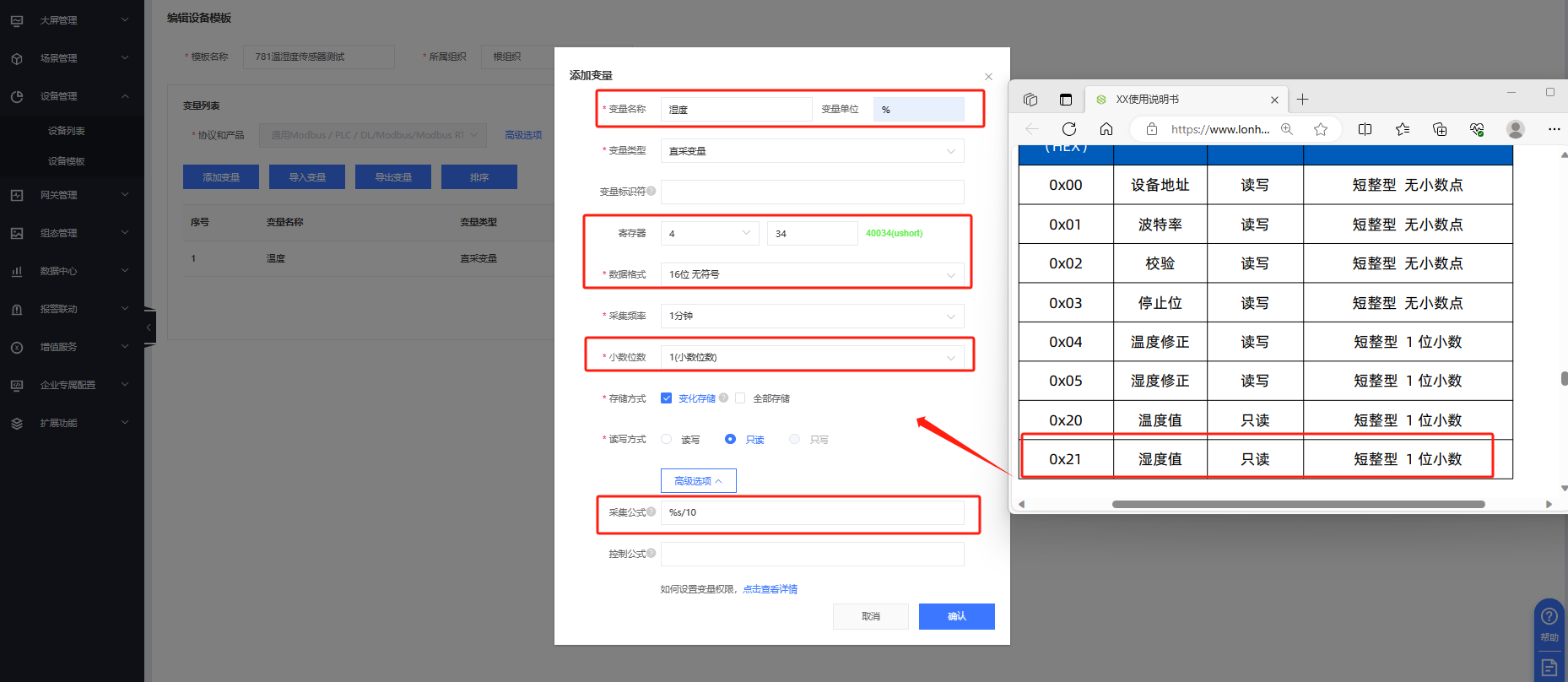

  设置数据节点的名称,寄存器地址,数据格式,采集频率(最低只能是一分钟);

  寄存器地址填写规则:

  格式为 功能码+寄存器地址(需要16进制转为10进制)+1

  与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。

  如:

  功能码03H或06H,起始地址0000H,则填:40001;

  以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1

  所以组态地址就是40001;







 设置完成后点击保存。

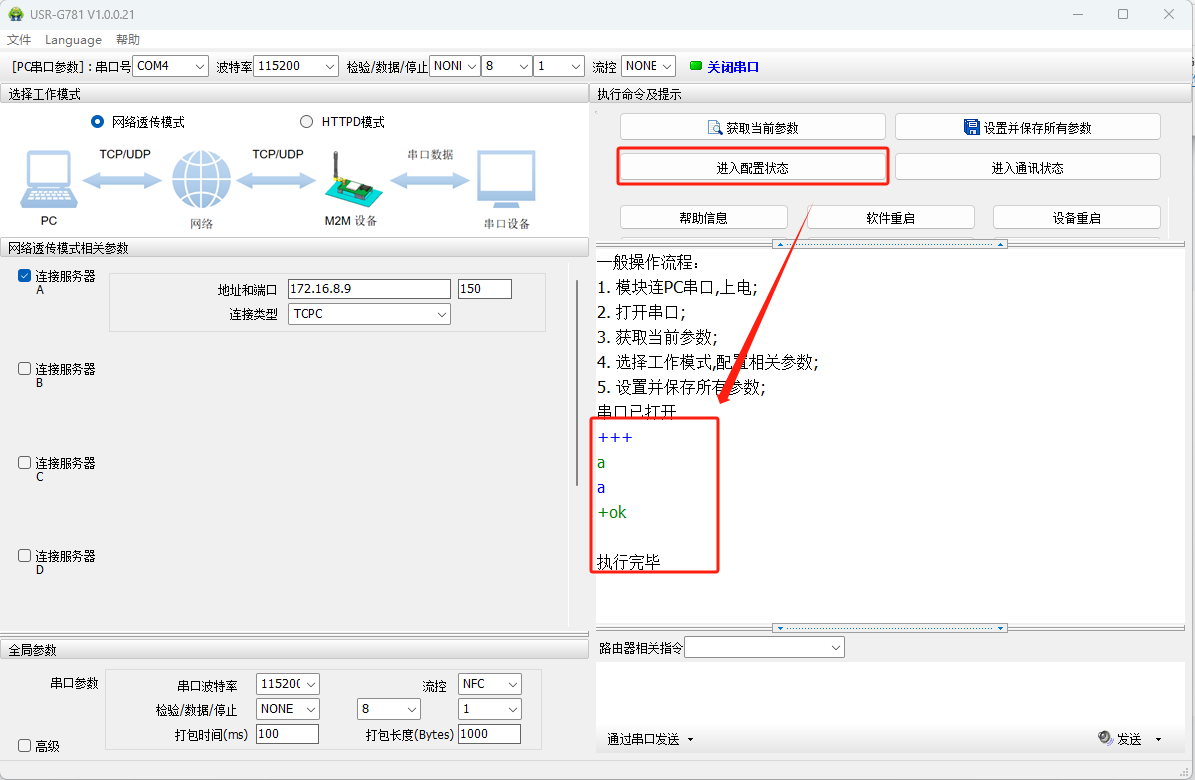

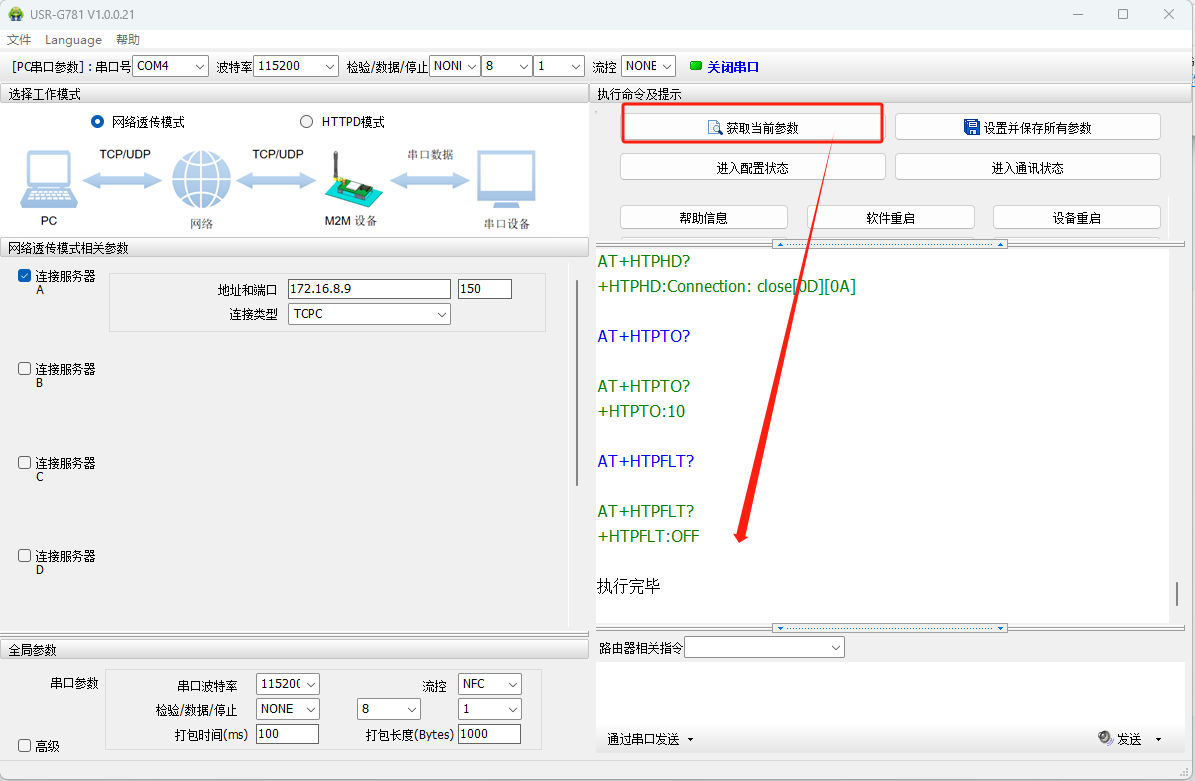

7、 下面设置G781参数

进入781内置网页,账号密码都为admin

  1)选择透传--网络连接

2)模式选择--网络选择网络透传

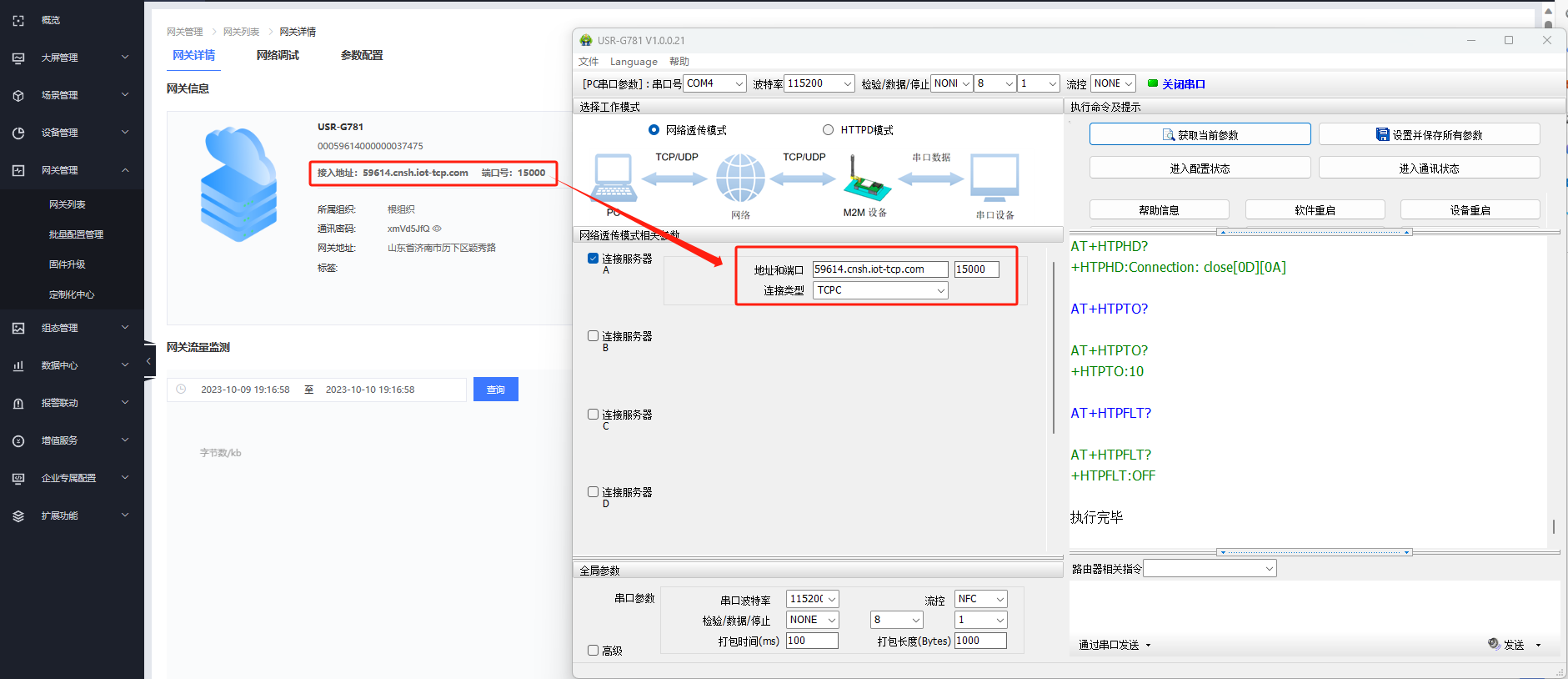

3) SOCKETA--启用--类型选择TCP客户端,地址clouddata.usr.cn端口15000

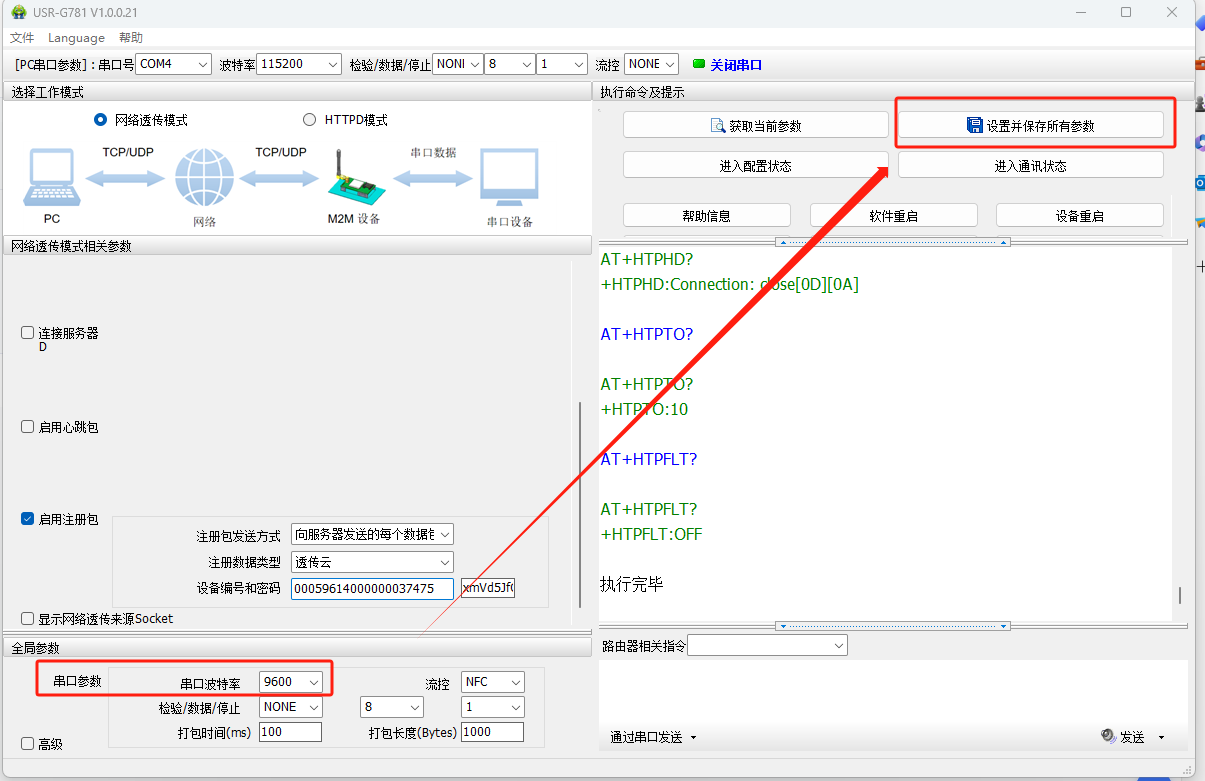

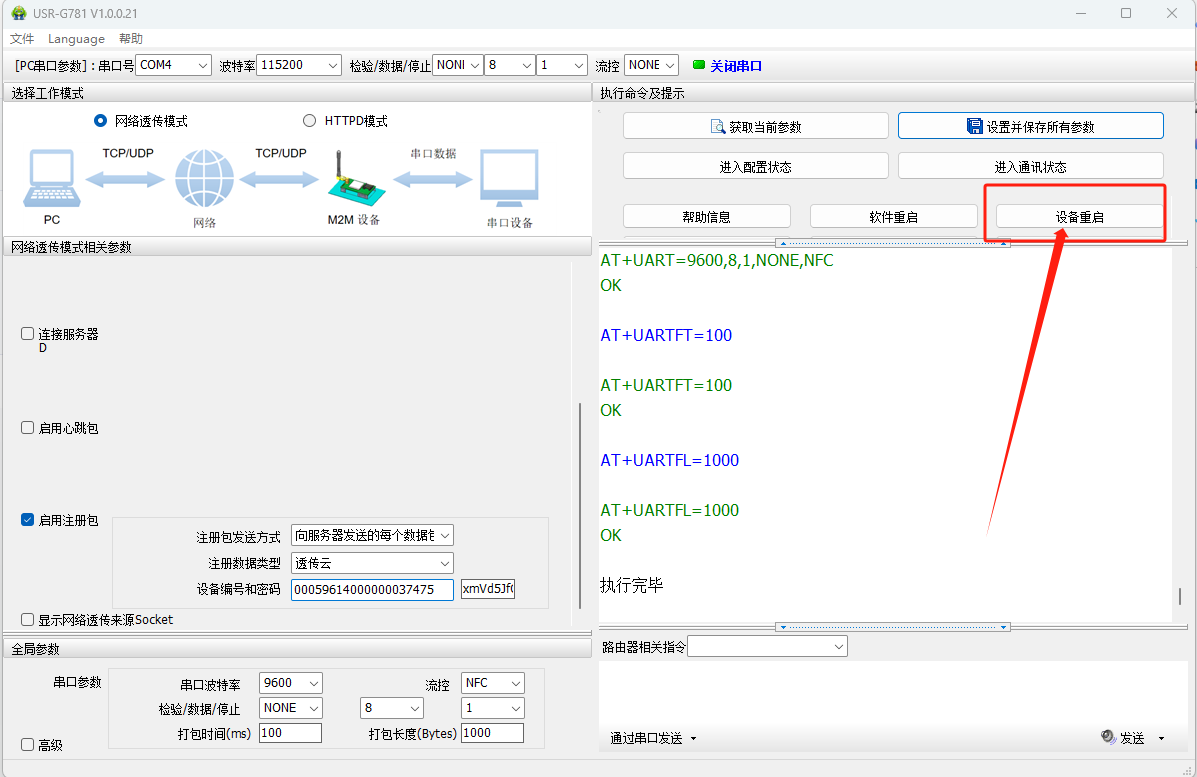

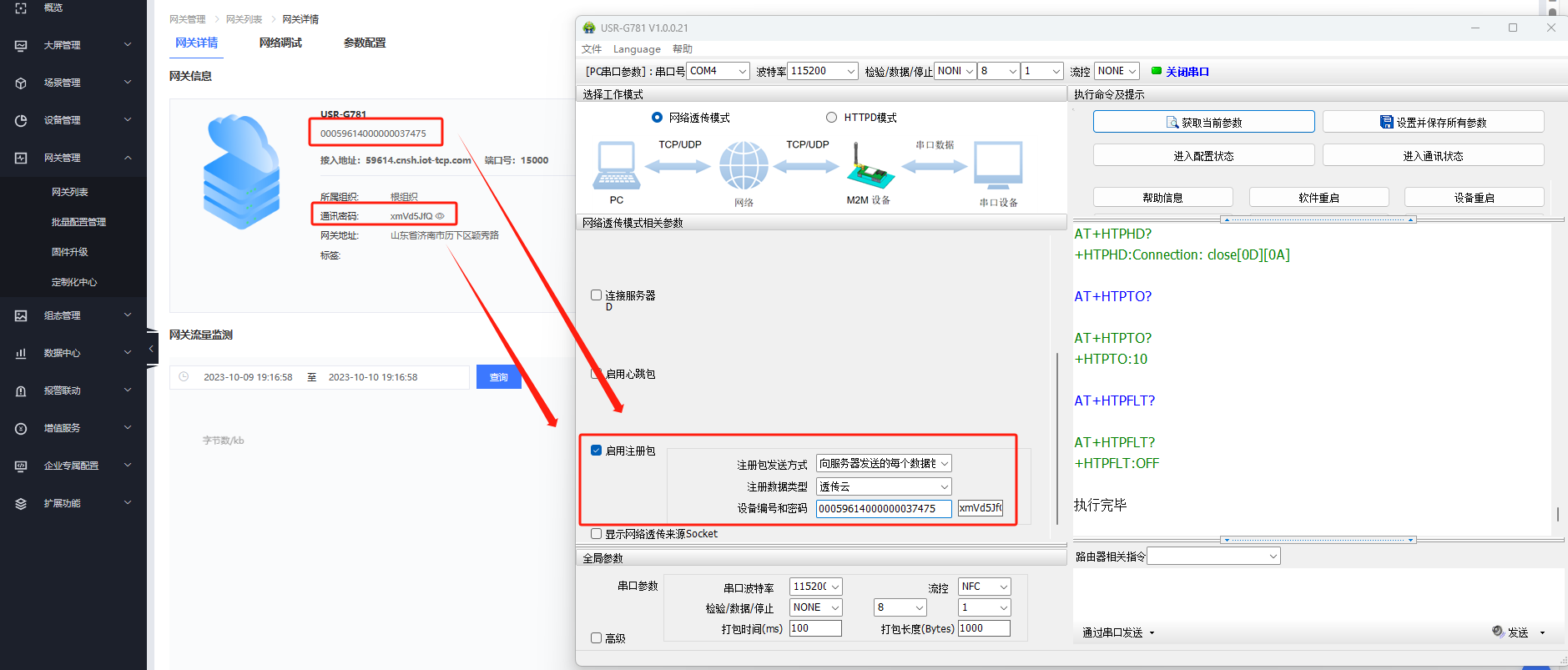

4)参数设置--注册包--开启--类型选择透传云,将之前云端添加的781的设备ID和密码填写到注册包里



  5)点击设置并保存所有参数

  6)执行完毕后点击系统--基本设置--重启

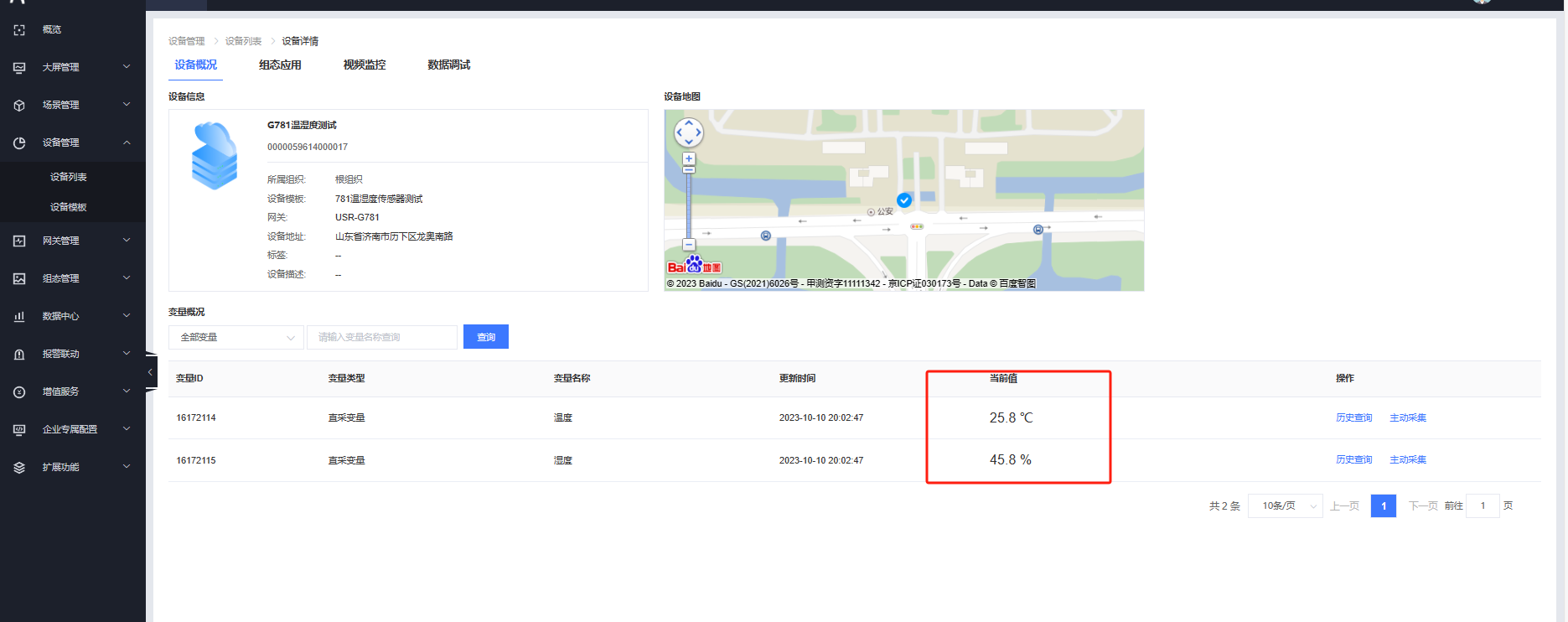

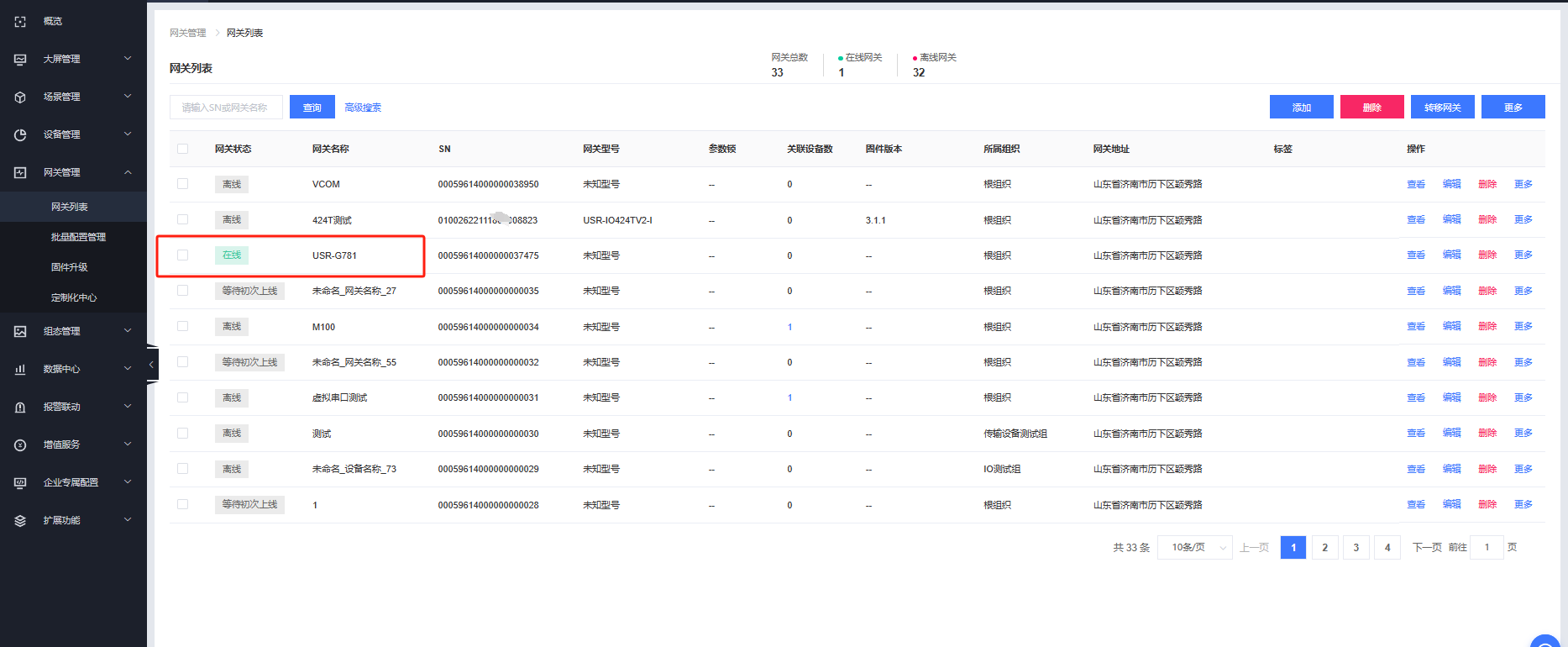

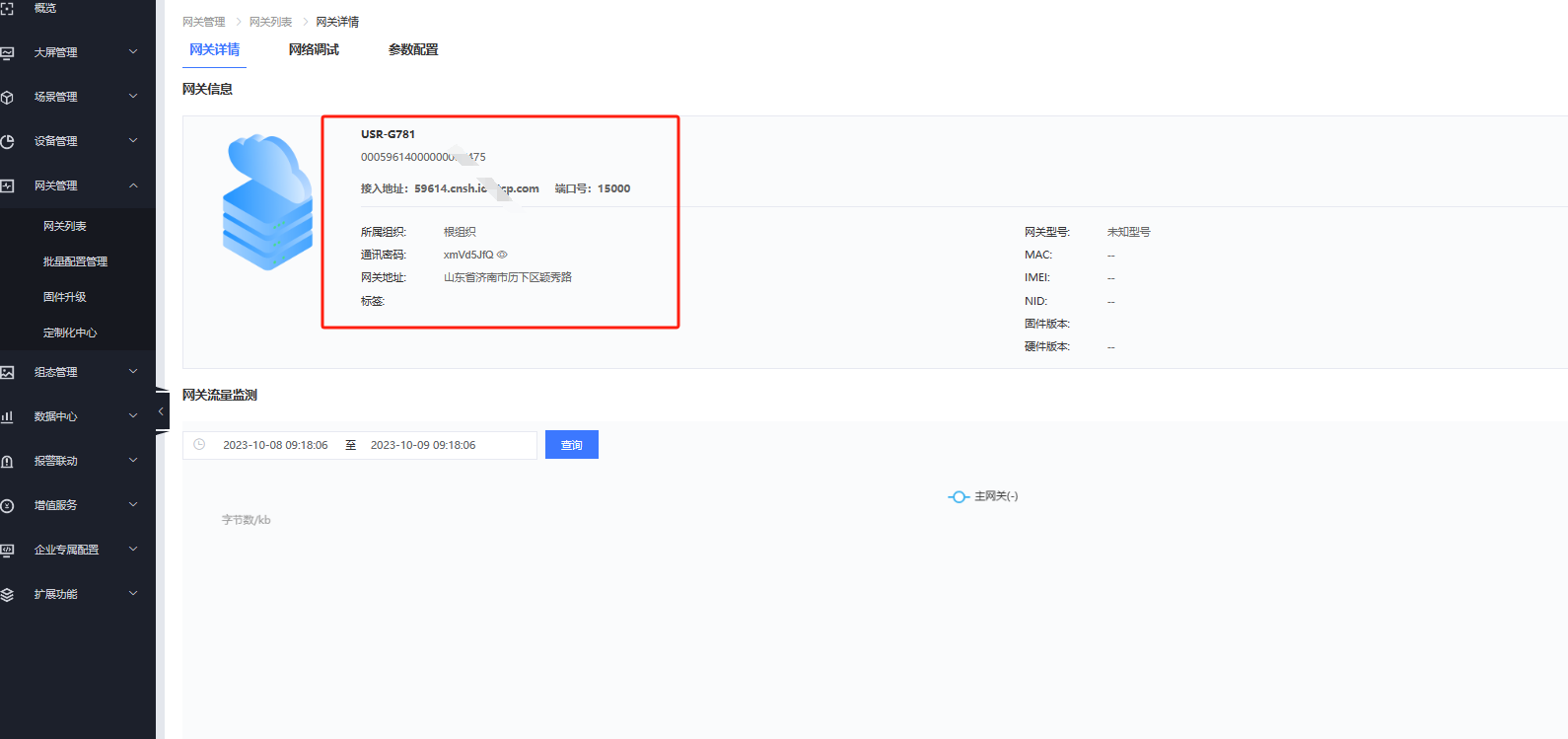

  待重启完成,设备link指示灯亮,有人云设备上线。

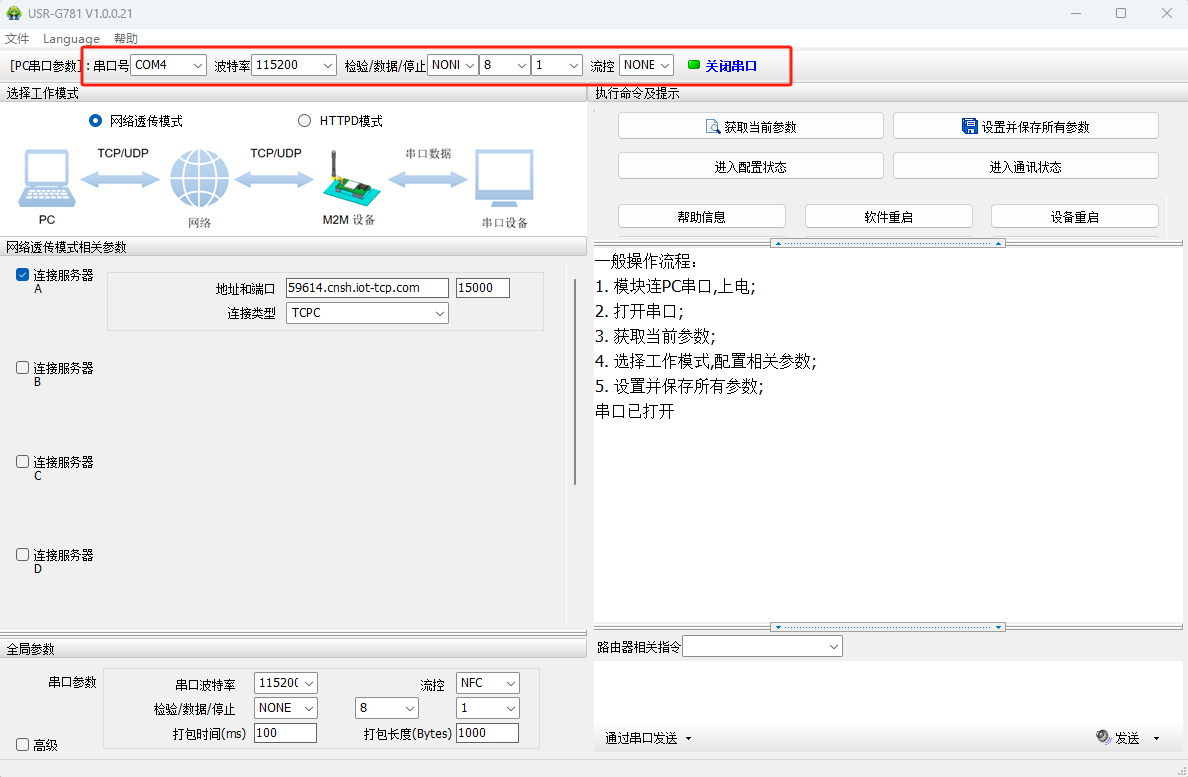

8、 打开串口调试助手打开G781的串口,16进制发送符合设置的从机和寄存器的modbus协议数据。



G781基本测试案例:

G781串口基本测试通信和使用方案:http://www.usr.cn/Faq/286.html

G781局域网基本通信(通过串口配置):http://www.usr.cn/Faq/427.html

G781连接远程服务器设置方法:http://www.usr.cn/Faq/325.html
