一、所需资料

  v2版本的在后壳二维码所示的图片上model ： USR-IO424-EWR-V2，其他的就为v1版本

  IO424-EWR说明书

  v1版本的设置软件

  v2版本的设置软件

  IO424接线工艺说明

  网络调试软件

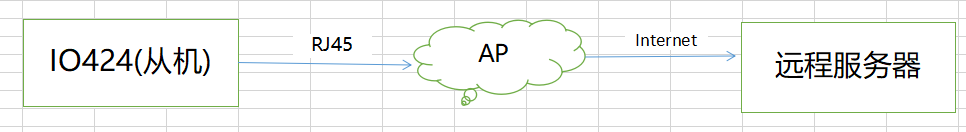

  二、网络拓扑图

  三、连接设置

  网络IO控制器IO424的网口出厂默认WAN口，(如果之前修改过网口，可以上电长按reload键5~7秒，或者可以通过设置软件串口或网络搜索到设备，更改为WAN口)通过网线连接路由器的LAN口，注意不要LAN口和WAN口的Ip网段冲突，LAN口默认Ip为192.168.10.1，接IO的wifi天线，上电。

  四、操作设置

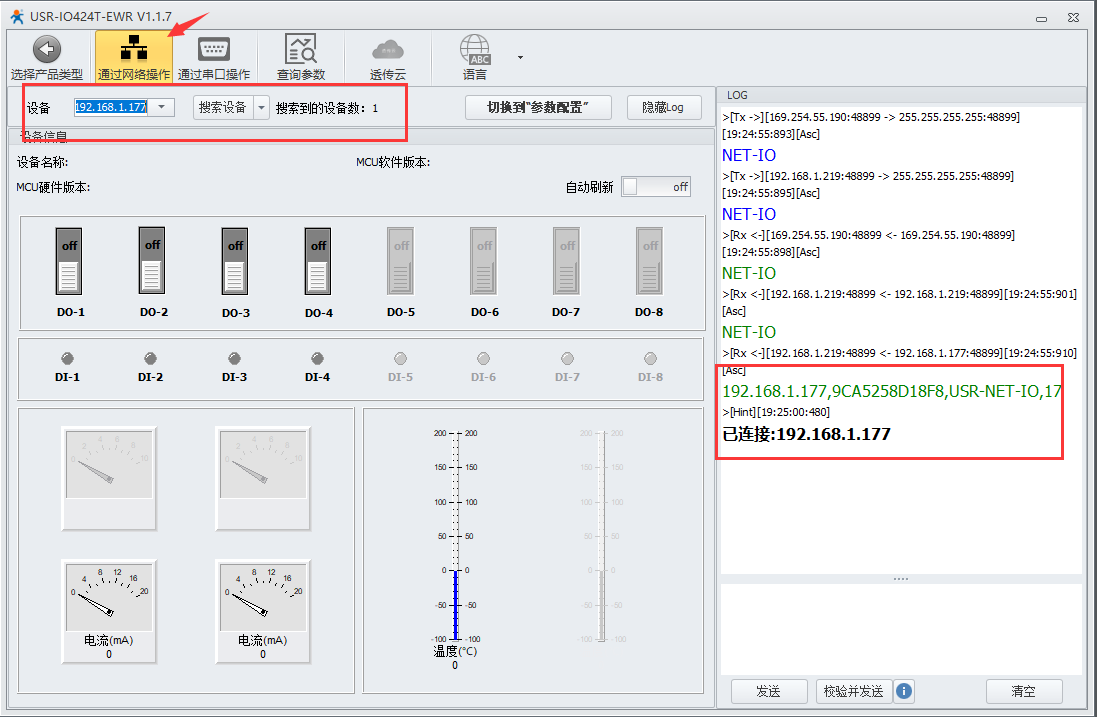

  1.打开IO424的设置软件，点击通过网络操作，搜索设备，可以看到搜到的设备

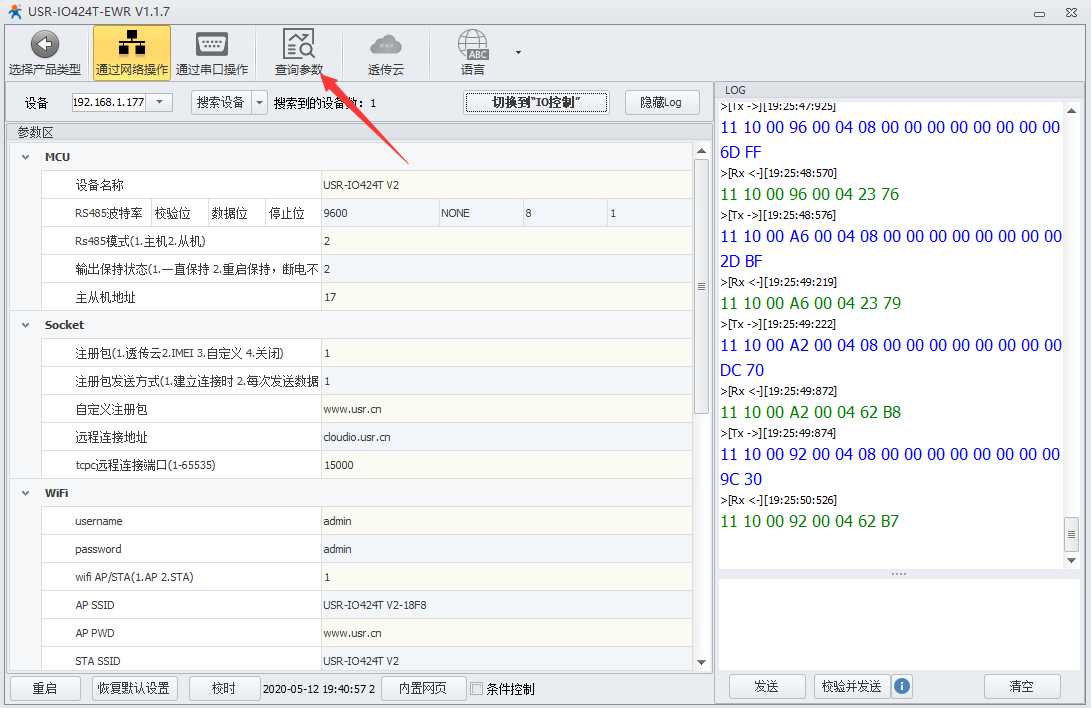

  2.点击“切换到参数配置”，查询所有参数，可以读取IO424的出厂默认参数

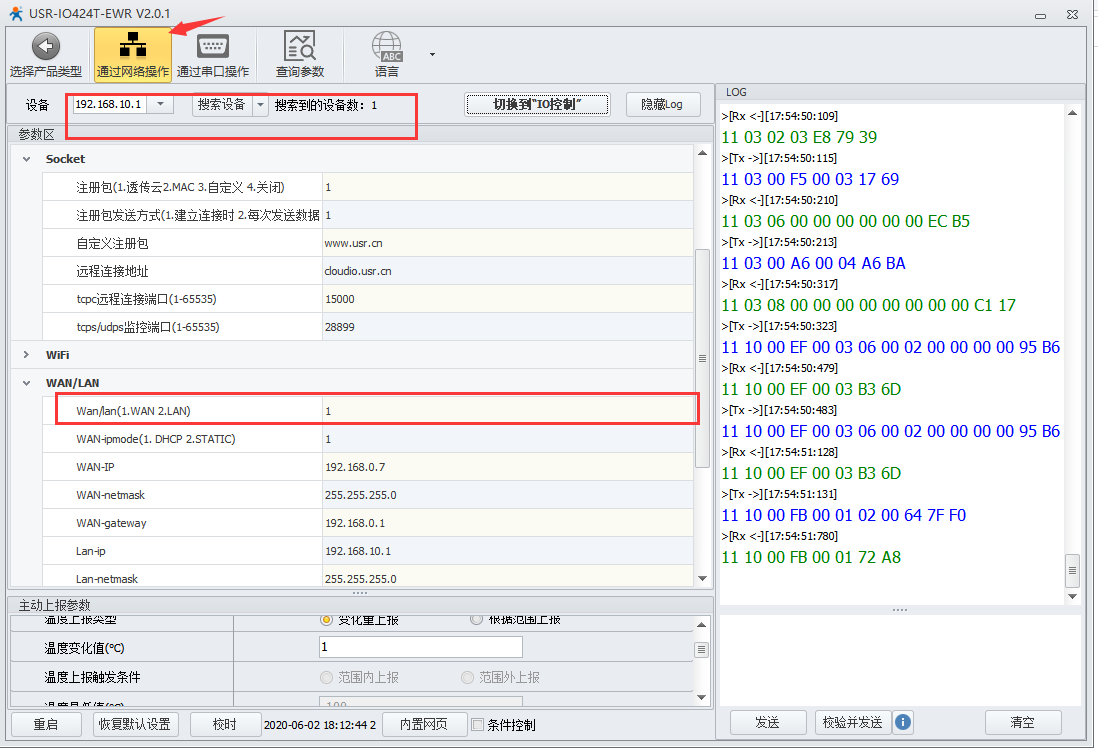

  3.可以看到出厂默认的为WAN口，如果之前更改为LAN口，可以在这里选择1(代表WAN)

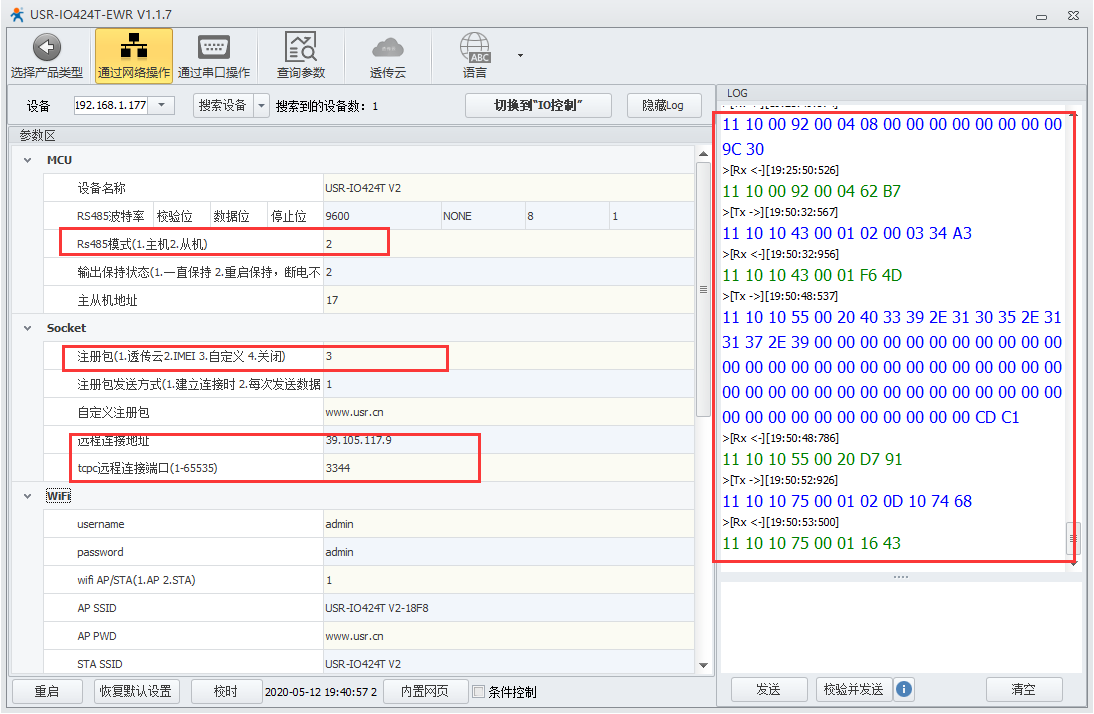

  4.默认为从机，注册包选择3(自定义)，远程连接地址填写39.105.117.9(填写自己的服务器地址)，远程端口3344(和服务器的端口对应)

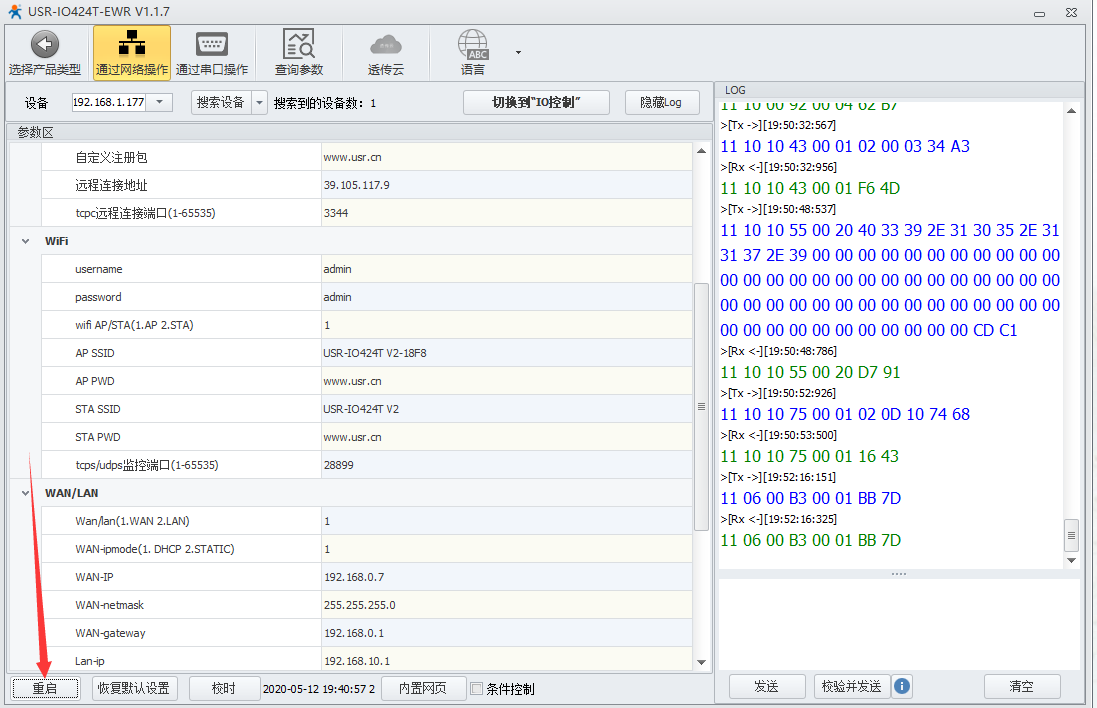

  5.点击重启使参数生效

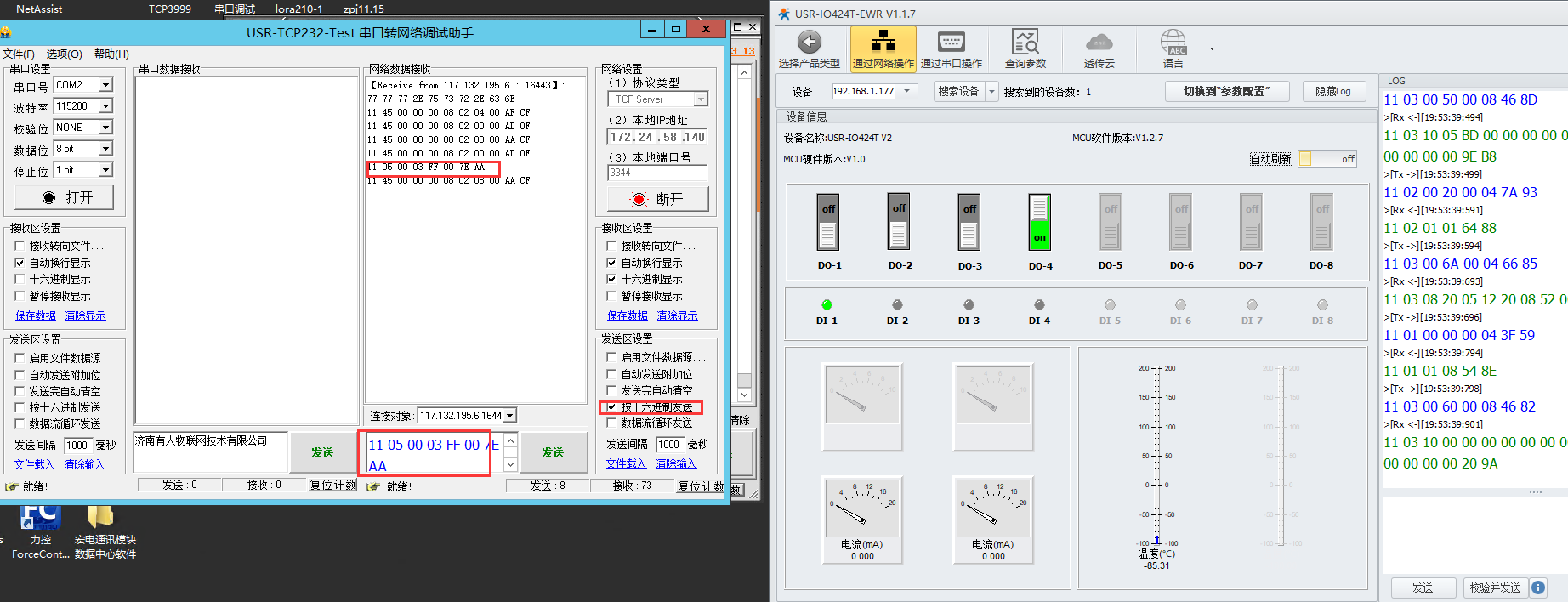

  6.远程服务器中打开串口调试助手，选择TCp server,填写电脑的本地Ip地址，端口号填写3344，开启监听，发送控制DO1的指令，设置软件可以开启自动刷新，看到DO打开
