八路网络IO控制器IO808-EWR连接远程服务器

2020-06-30

分享到:
{}

  一、所需资料

  八路网络IO控制器IO808-EWR说明书:https://www.usr.cn/Download/858.html

  IO808接线:https://www.usr.cn/Download/735.html

  V1版的和V2版的接线方式不同,注意接线

  IO808-EWR V2设置软件:http://www.usr.cn/Download/624.html

  IO808-EWR V1设置软件:http://www.usr.cn/Download/869.html

  v2版本的在后壳二维码所示的图片上model : USR-IO808-EWR-v2,其他的就为v1版本

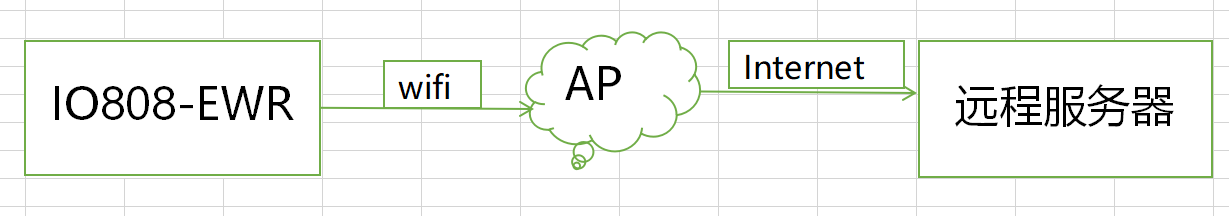

  二、网络拓扑图



  三、操作设置

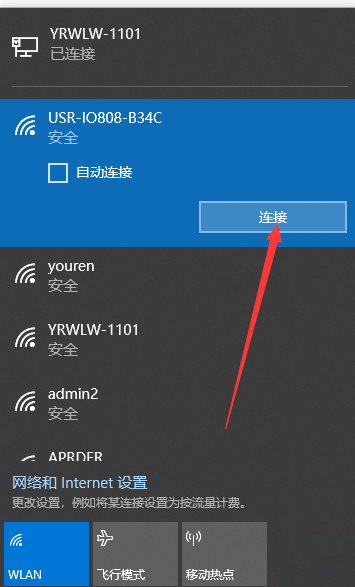

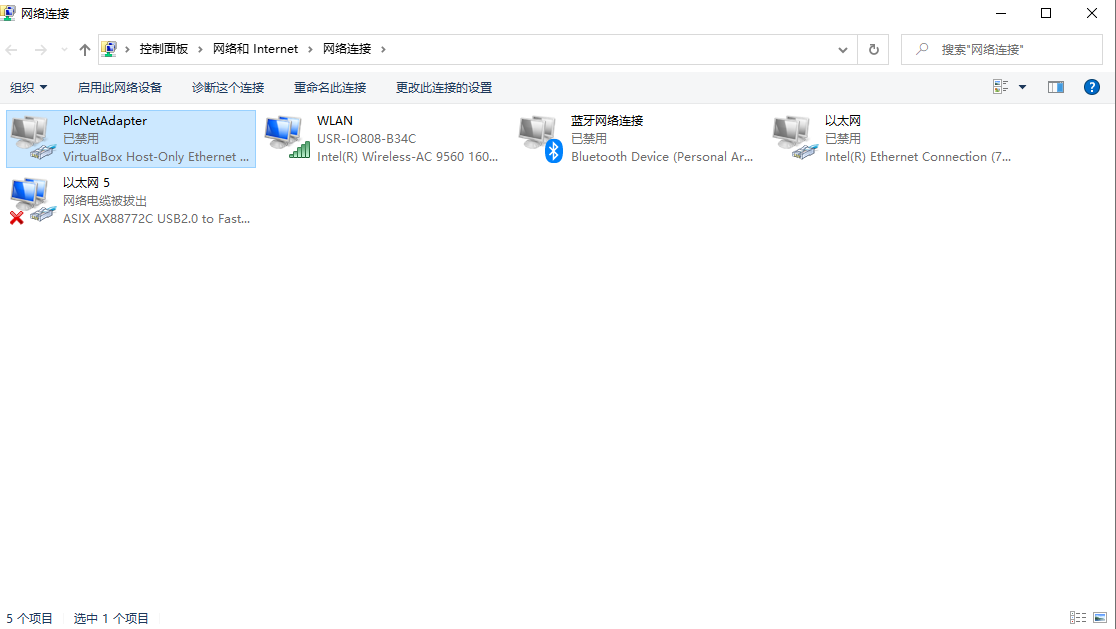

  1.IO808-EWR默认Ap模式,电脑禁用多余网卡,连接IO808-EWR的wifi

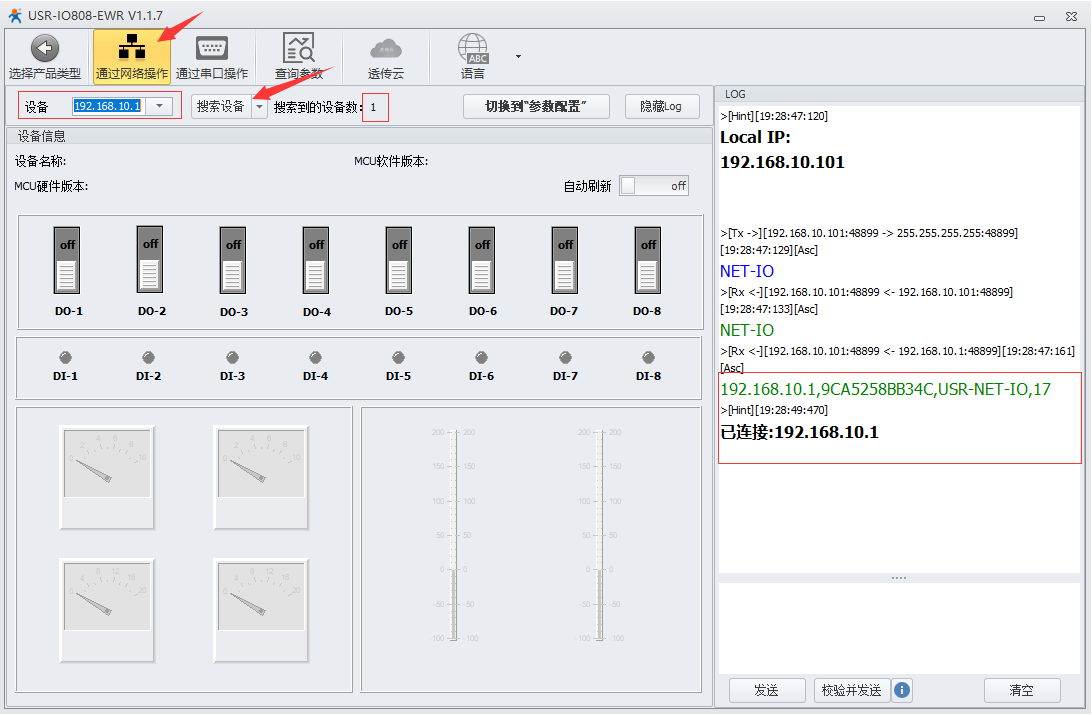

  2.打开IO808的设置软件,点击通过网络操作,搜索设备,会显示搜索到的设备,连接到搜索到的设备

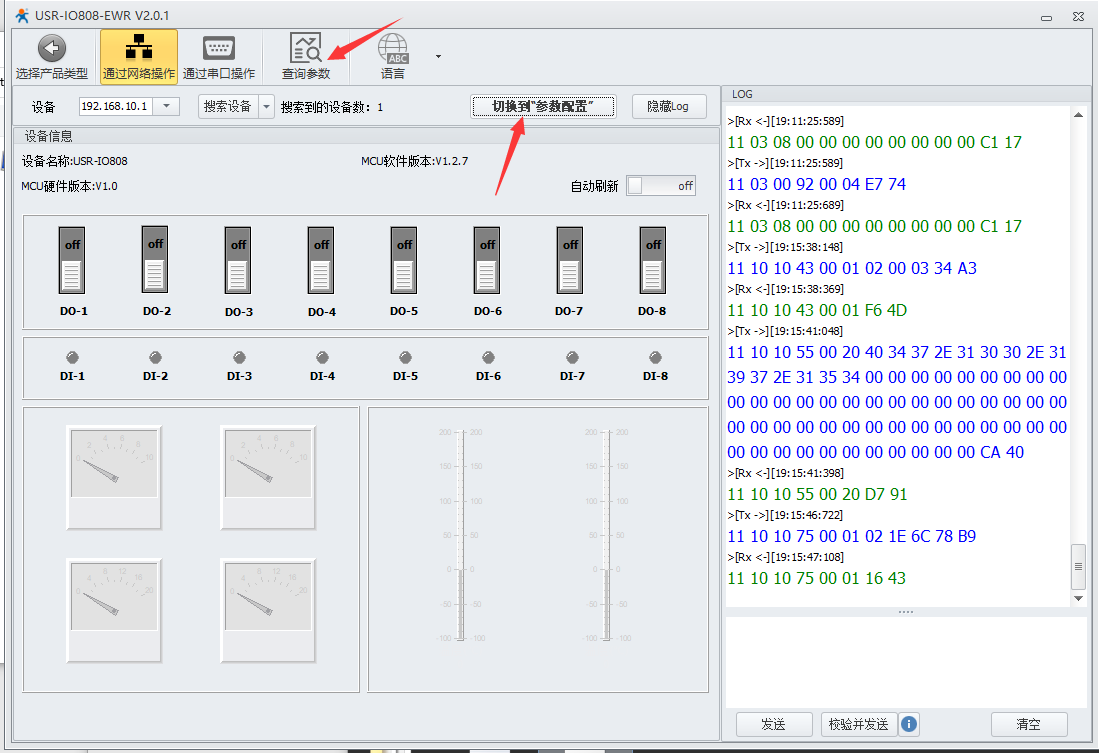

  3.点击切换到参数配置,查询参数

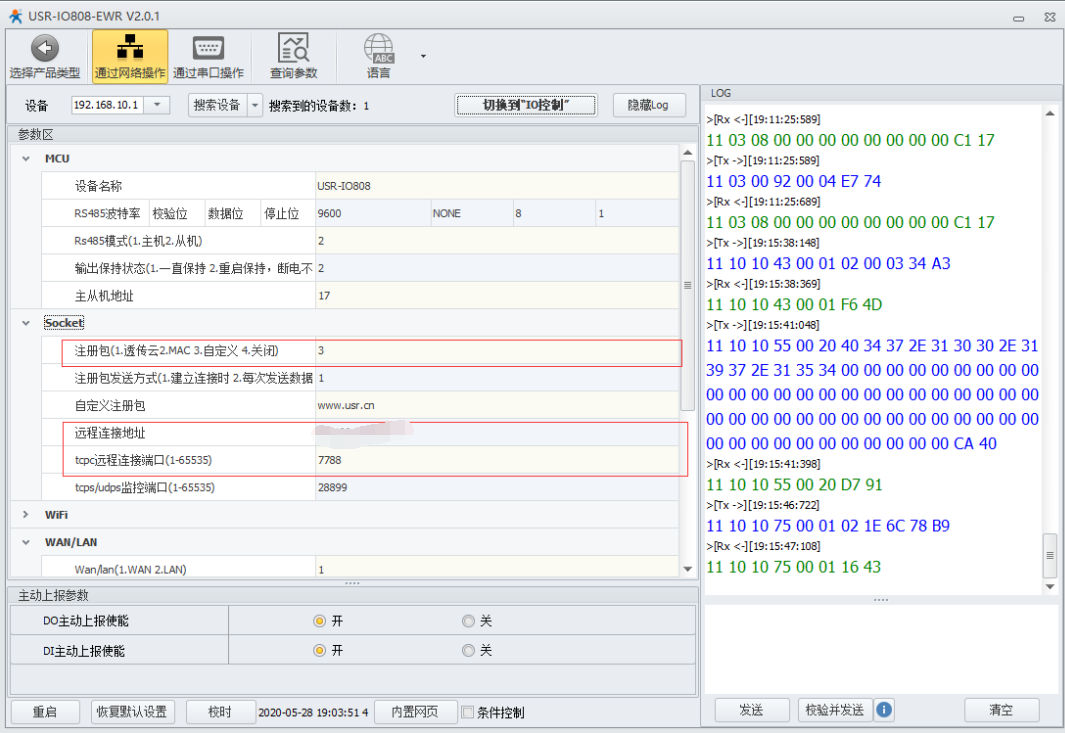

  4.注册包选择自定义,远程连接地址为远程服务器地址,远程端口号7788(支持自定义)

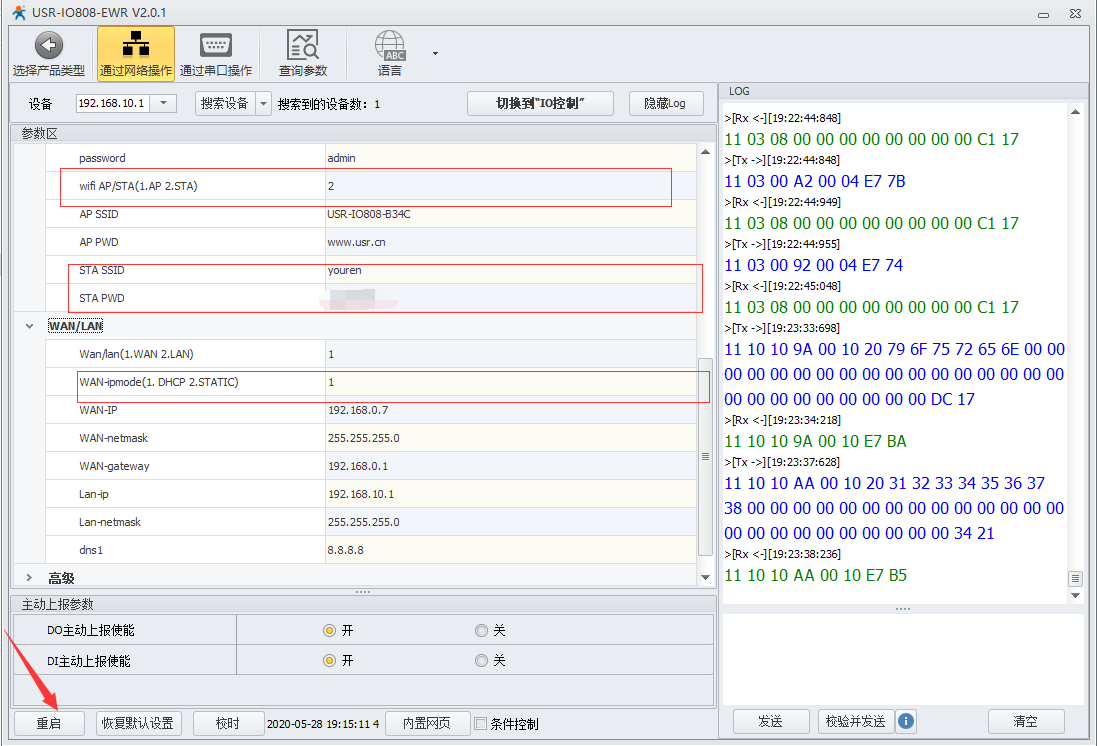

  5.选择STA,输入所连接WiFi的名称和密码,WAN Ip选择DHCp自动获取,注意LAN口Ip和WAN口Ip不要网段冲突,点击重启使参数生效

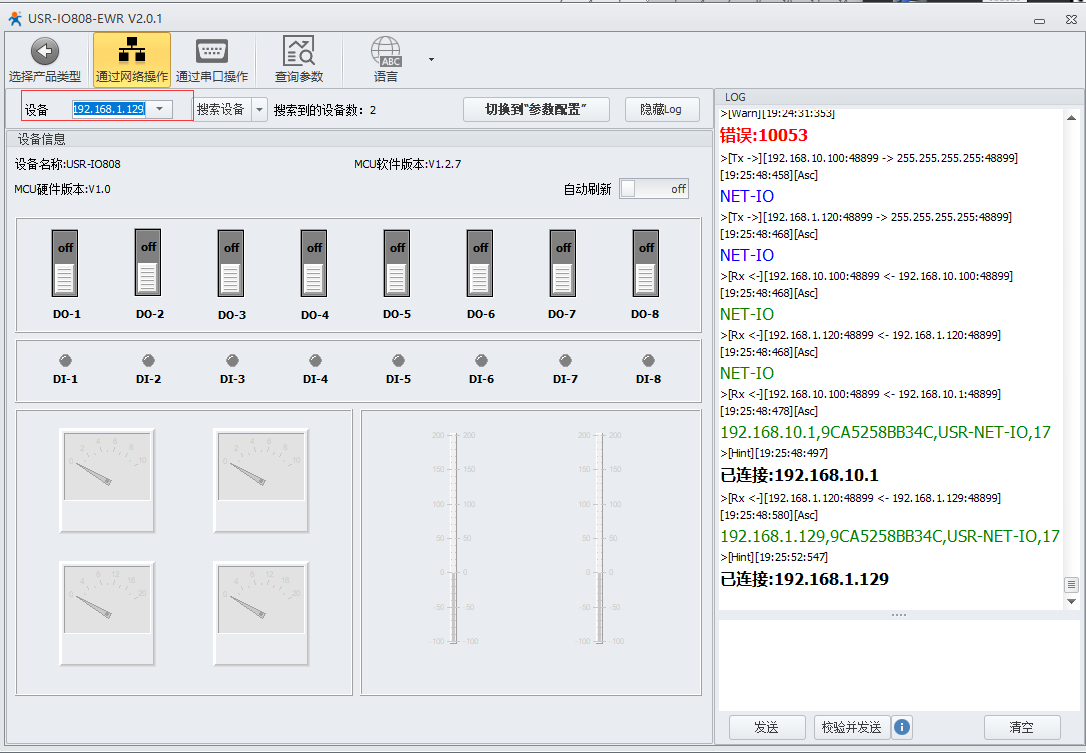

  6.电脑连接IO808连接的WiFi,使电脑和IO808处于同一局域网,通过网络搜索设备

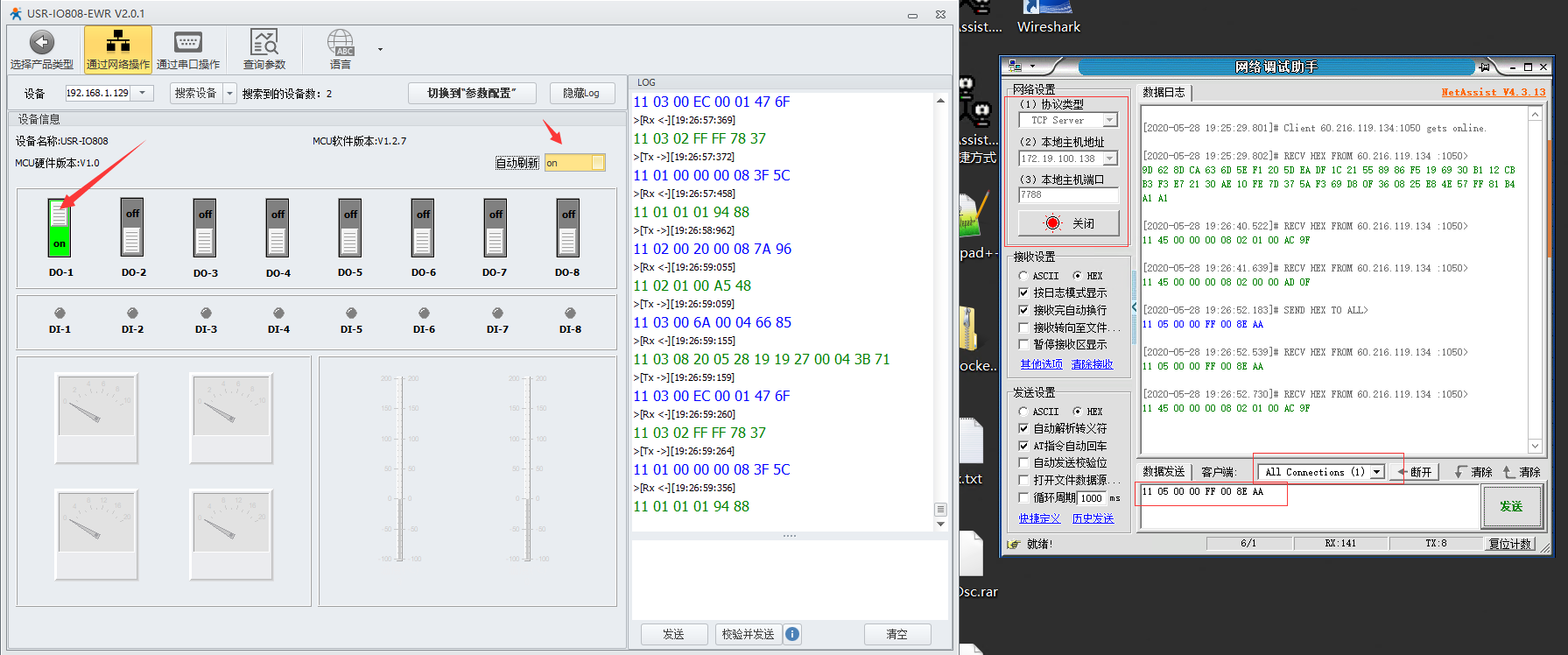

  7.远程服务器中打开串口调试助手,选择TCp server,填写电脑的本地Ip地址,端口号填写7788,开启监听,发送控制DO的指令,设置软件可以开启自动刷新,看到DO打开
