USR-DR302局域网内实现一对一透传

2020-07-01

分享到:
{}

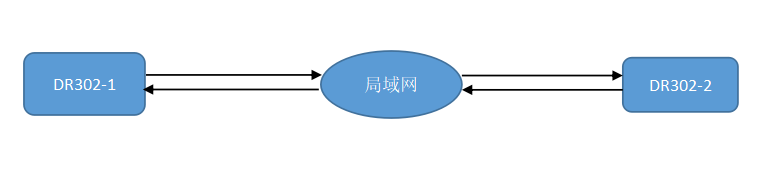

一、数据流程图:



二、实现功能:

局域网内数据透传

三、所需资料

说明书:http://www.usr.cn/Down/USR-DR302_V1.0.1.pdf

软件设计手册:http://www.usr.cn/Down/USR-DR302_software_V1.0.1.pdf

设置软件:http://www.usr.cn/Download/257.html

串口调试助手http://www.usr.cn/Download/27.html

三、测试

1、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。



2、按路径:控制面板-->网络和Internet-->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

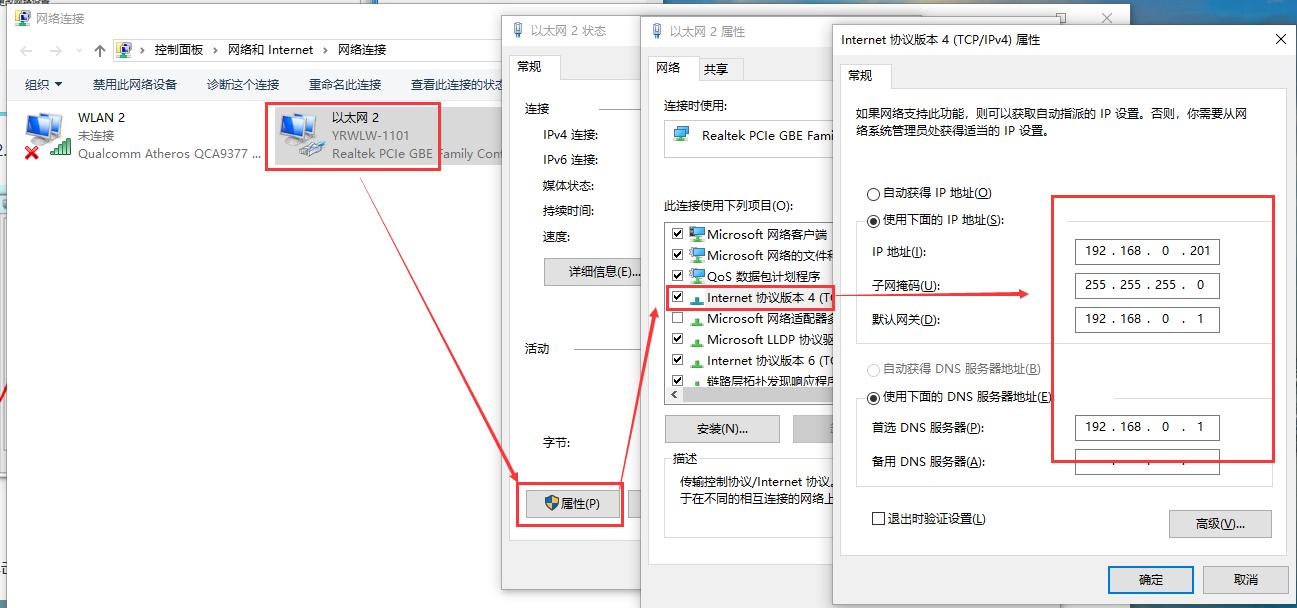

3、给电脑设置静态IP,设置成302默认目标IP:192.168.0.201

4、打开设置软件点击“搜索设备”当搜索列表中出现302的设备后,击搜索到的设备,模块工作方式设为TCP SERVER,本地端口15,点击保存参数。

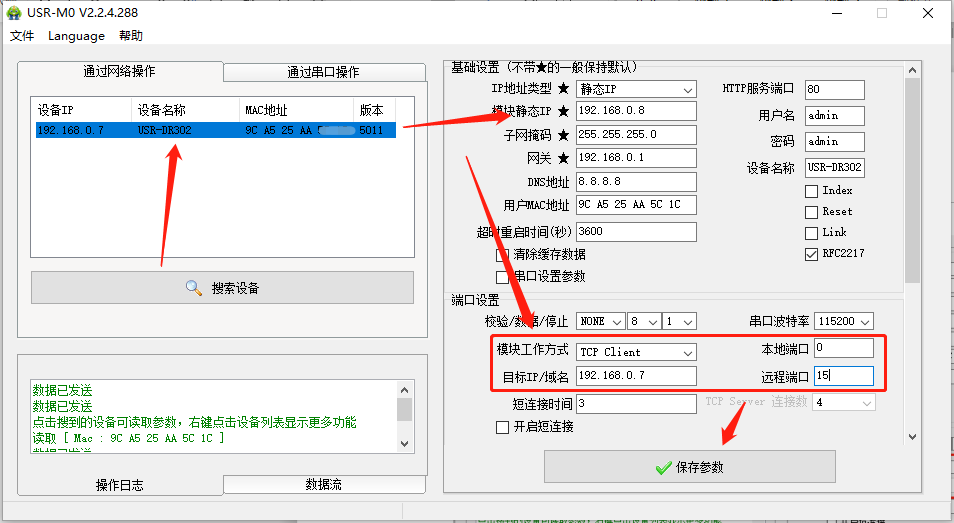

5、点击“搜索设备”当搜索列表中出现另一台302的设备后,击搜索到的设备,为了防止IP冲突,将此设备IP修改为192.168.0.8,模块工作方式设为TCP Client,本地端口0,远程端口15,点击保存参数。

TCP CLIENT的远程IP=TCP SERVER的本地IP

TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)

6、设置完成后,两个设备通过网线直连,串口分别接到电脑的USB接口上。

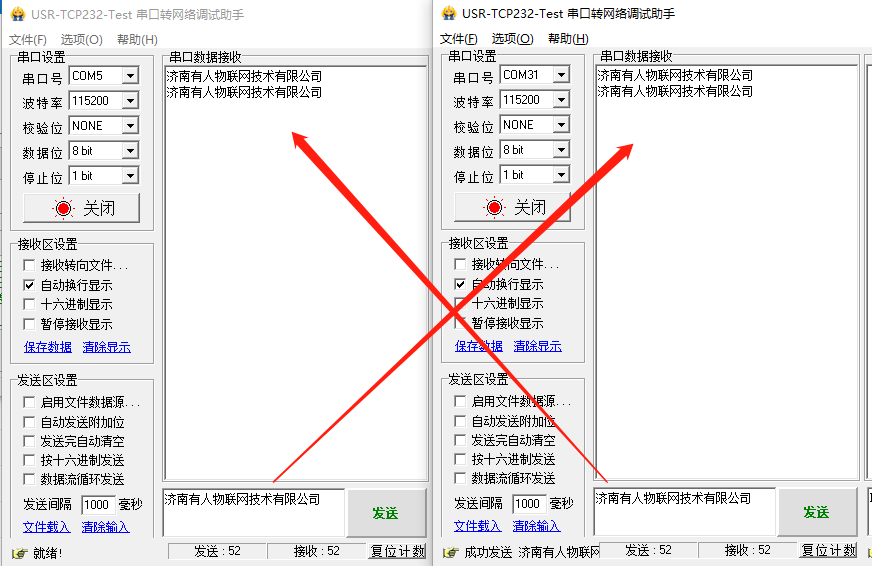

7、打开两个串口调试助手,分别选择正确的串口以及串口参数,实现两个串口直接数据互发



DR302

基本测试案例:http://www.usr.cn/Faq/641.html
