USR-TCP232-410S(M4) websocket功能调试步骤
2020-09-08



  串口服务器USR-TCP232-410S资料

  以太网M4设置软件下载连接

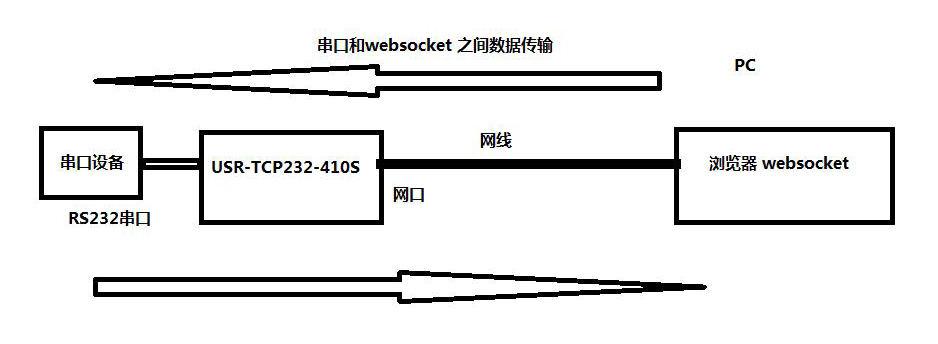

连接框图

  一、调试方法准备工作

  串口服务器USR-TCP232-410S使用直流电源适配器12V供电。

  用USB-RS232串口线接电脑和USR-TCP232-410S 232串口。

  410S网口用网线连接电脑网口,电脑Ip和USR-TCp232-410S的Ip设置同一网段。

  二、参数设置

  USR-TCP232-410S网口用网线连接电脑网口,电脑Ip和USR-TCP232-410S的Ip设置同一网段。USR-TCP232-410S默认IP是192.168.0.7。因此电脑设置静态Ip,192.168.0.201,子网掩码 255.255.255.0,网关192.168.0.1。

  1、修改IP获取方式DHCP:

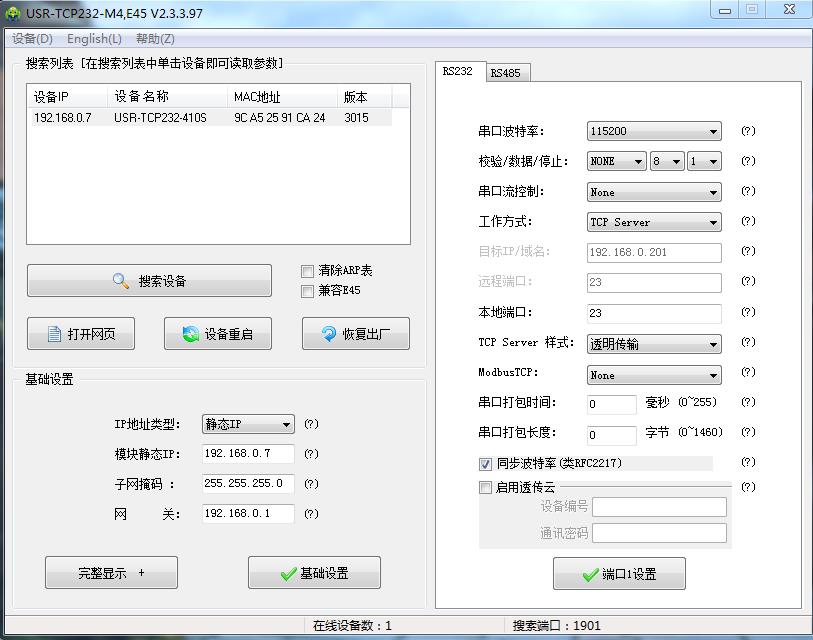

  用M4设置软件搜索USR-TCP232-410S的IP,192.168.0.7,USR-TCp232-410S用串口设置软件设置DHCP,动态获取IP。


  2、连接路由器搜索Ip:

  410S网口用网线接路由器,电脑也连接同一个路由器。用M4设置软件搜索USR-TCp232-410S的Ip 192.168.12.228


  3、设置参数:

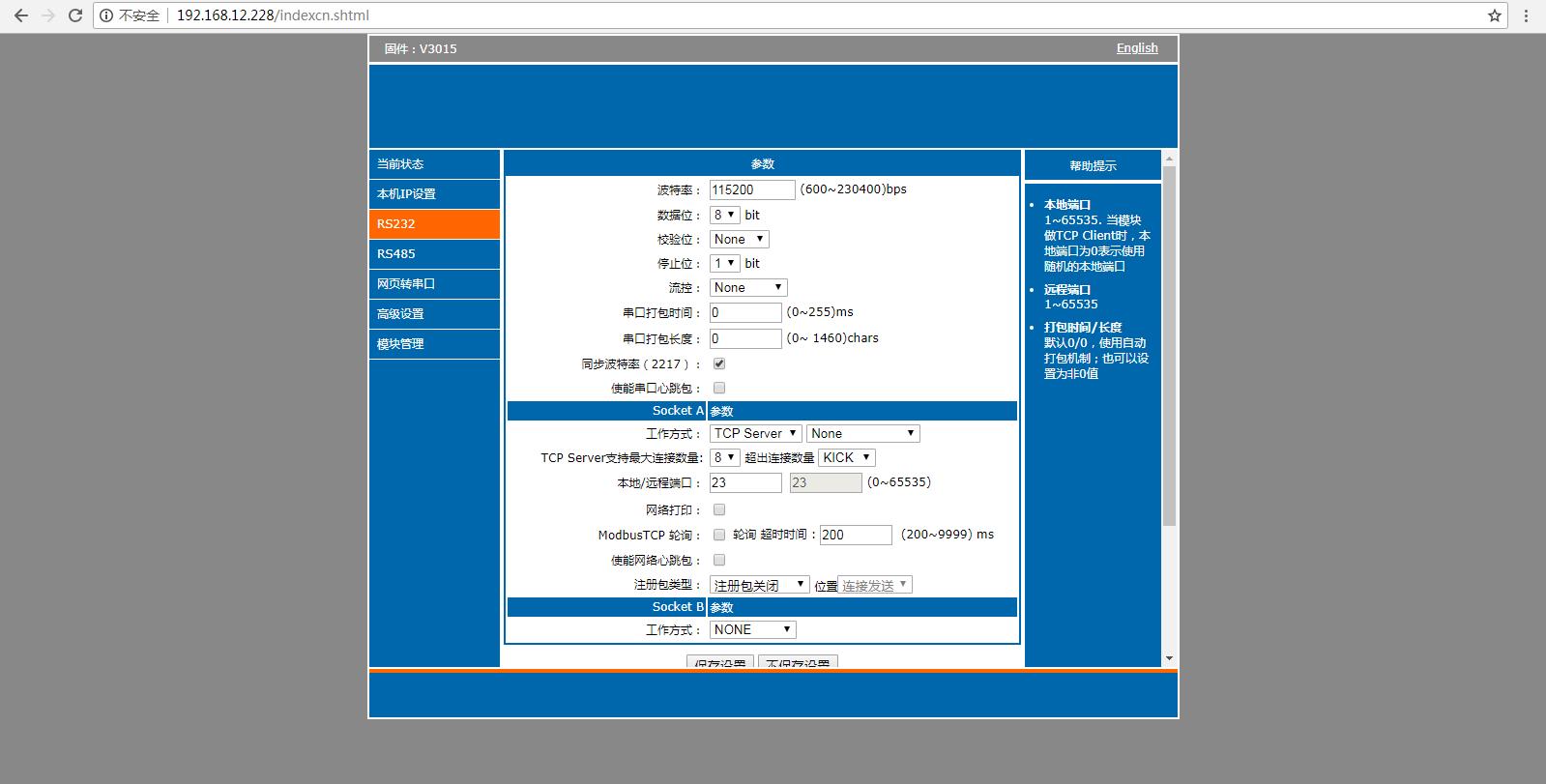

  在浏览器输入410S的Ip,可以登录410S的内置网页。工作方式TCp server 本地端口23


  三、数据传输调试:

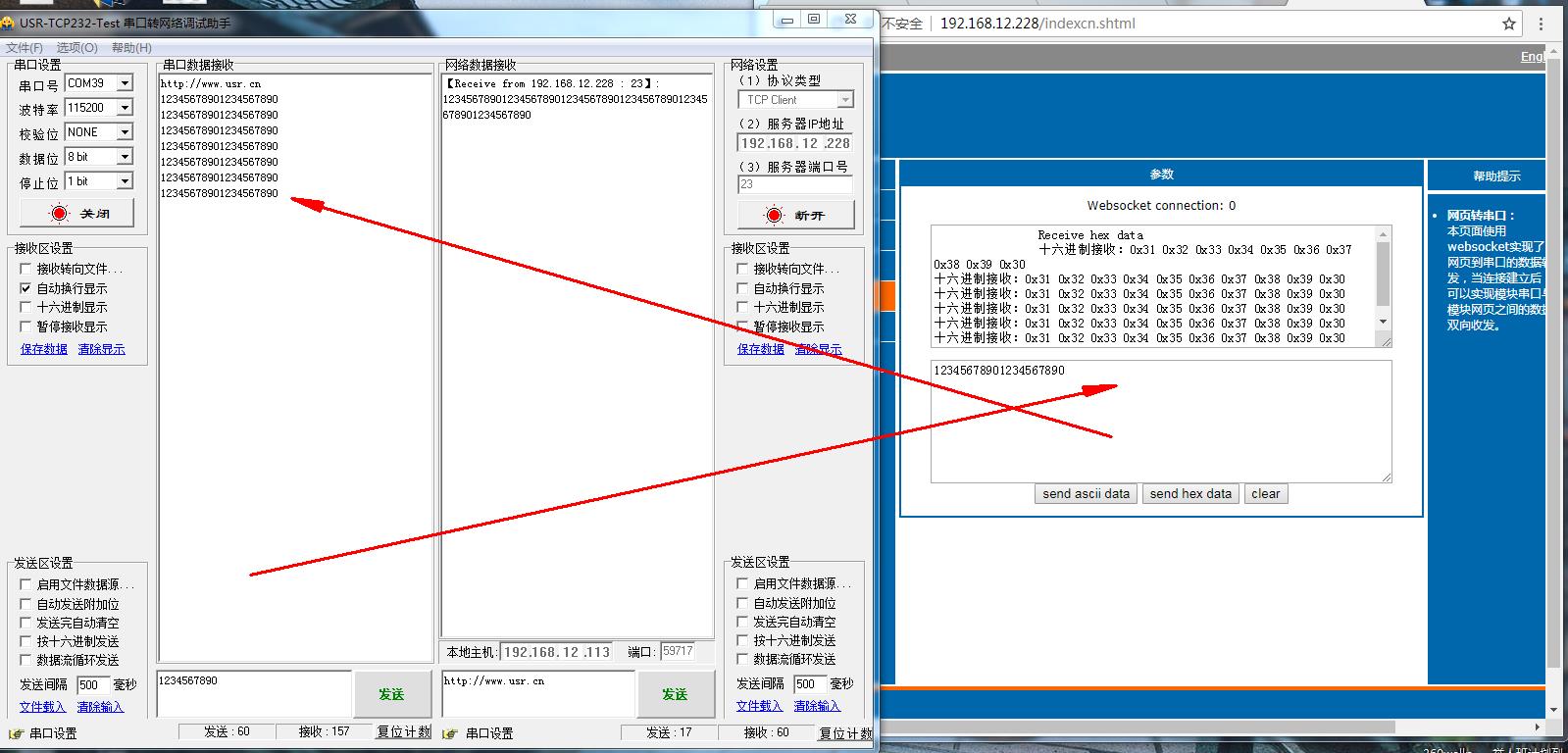

  在电脑下载,并安装打开USR-TCp232-TEST 串口网络助手。建立TCp连接,USB-RS232串口线接电脑,就可以实现410S串口和网络之间数据传输。

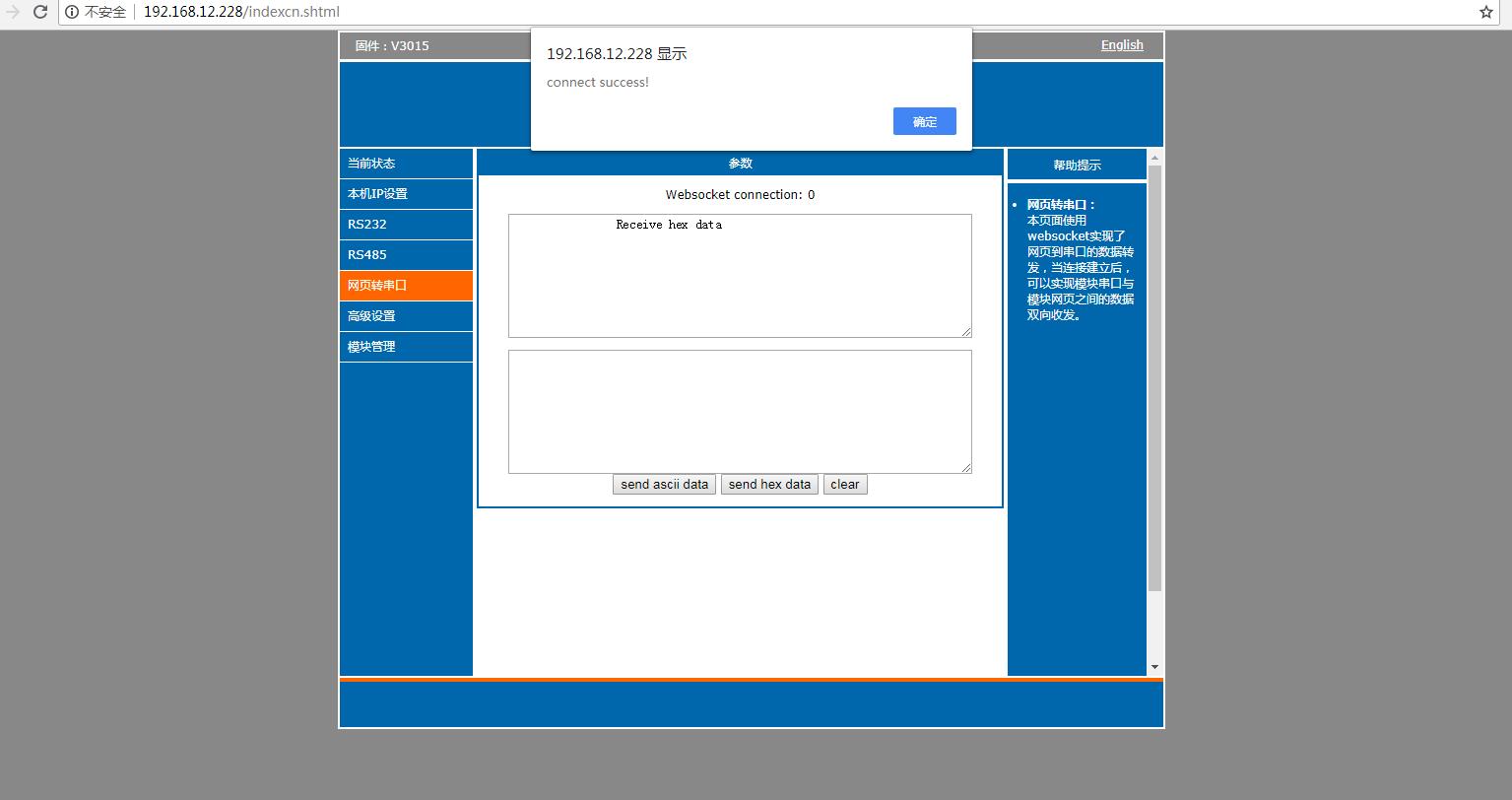

  同时410S网页打开websocket页面,显示连接成功,然后测试串口和websocket之间的数据传输。

  备注:410S websocket 只用于232串口,485串口不支持。
