USR-TCP232-E2 模块基本测试案例
2020-09-08


  一.资料下载

  以太网模块USR-TCP232-E2 说明书

  USR-TCP232-E2 硬件设计手册

  USR-TCP232-E2 软件设计手册

  以太网M4系列设置软件

  【USR-TCP232-Test】 有人网络调试助手 串口调试助手二合一

  二.硬件连接

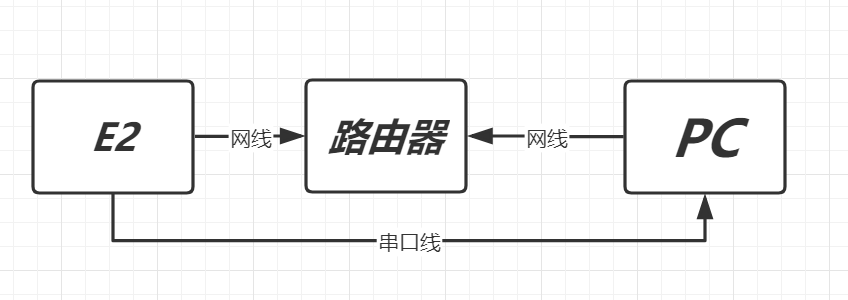

  1.DHCP/动态获取IP:

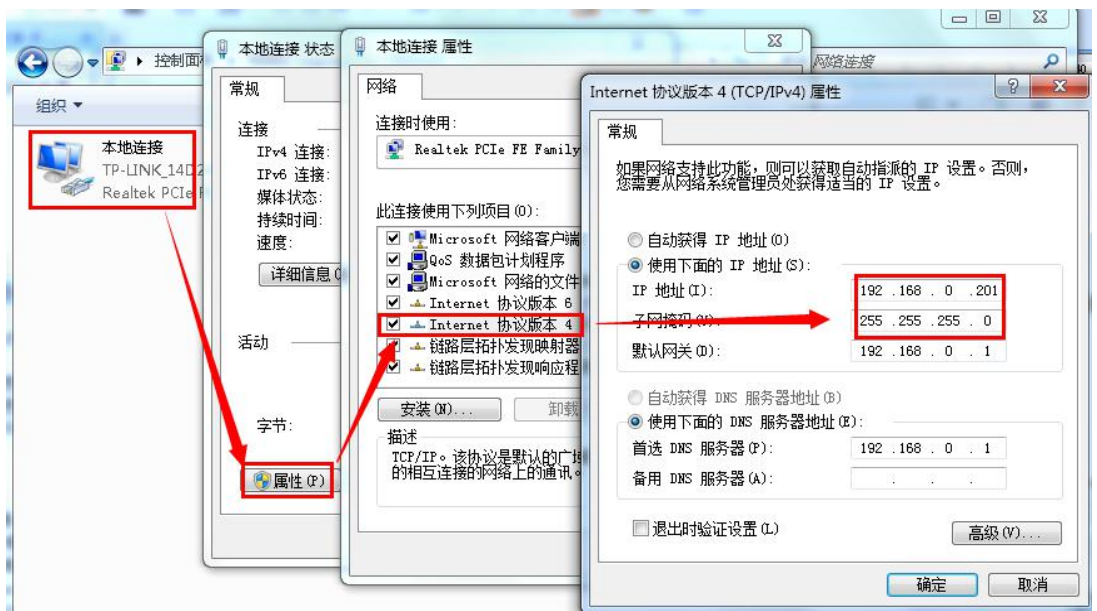

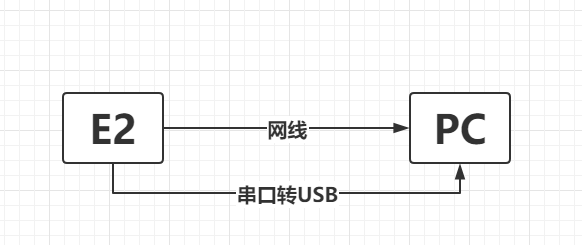

  2. 电脑设置静态Ip


  必须设置电脑的 IP 为一个静态的与串口转以太网模块E2 的 IP 在同一个网段的 IP,比如:192.168.0.201。

  三.测试操作

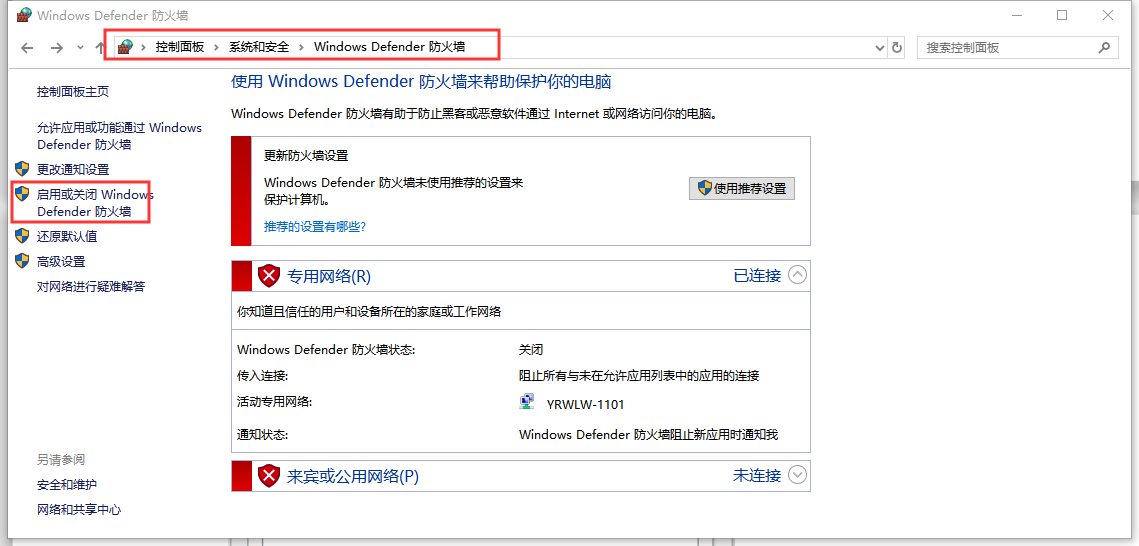

  1. 按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

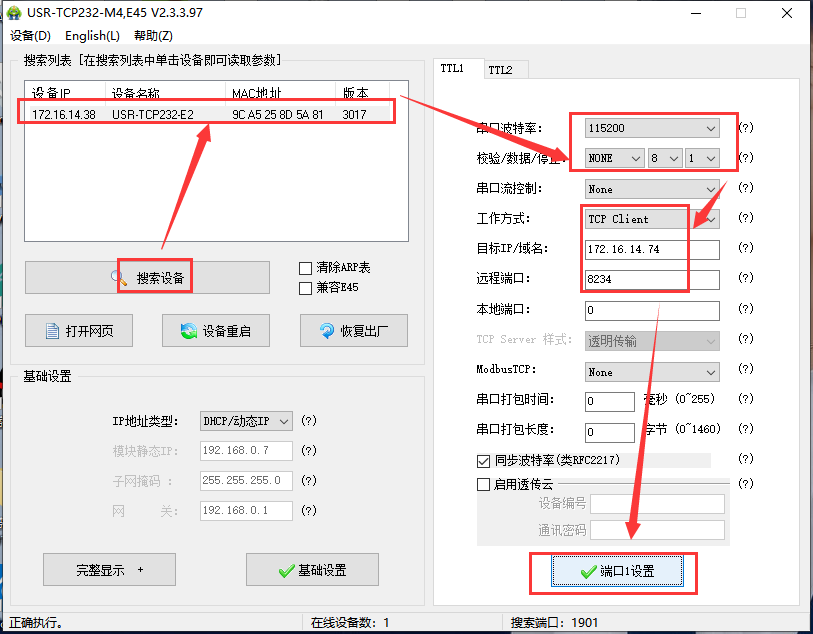

  2.打开设置软件(E2做tcp client)

  点击“搜索设备”当搜索列表中出现E2的设备后,单击搜索到的设备,查看其配置信息,工作方式选择TCp Client,目标ip为pC的本地Ip:172.16.14.74,远程端口为pC的本地端口号:8234,点击端口设置保存参数。

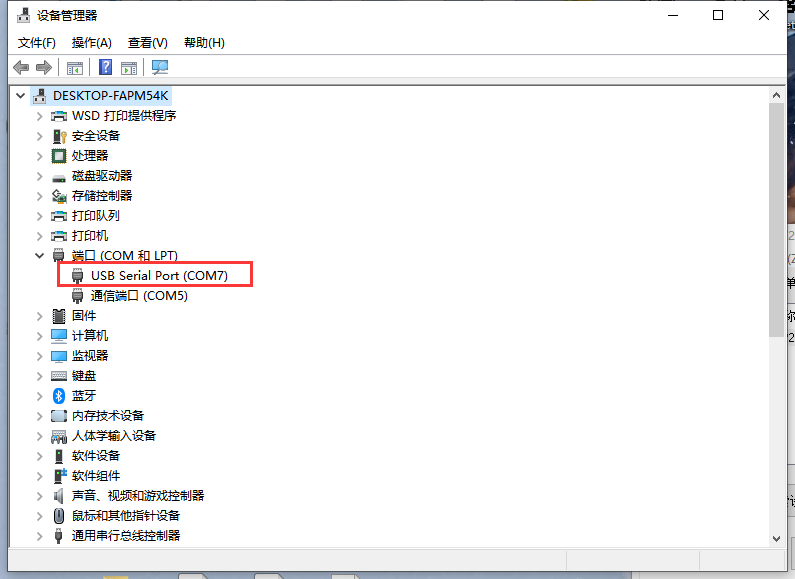

  3. 在设备管理器中查看端口信息,确定E2串口使用的串口号,如下图所示电脑端口号为COM7,如果没有看的COM口,下载一个驱动精灵修复一下。

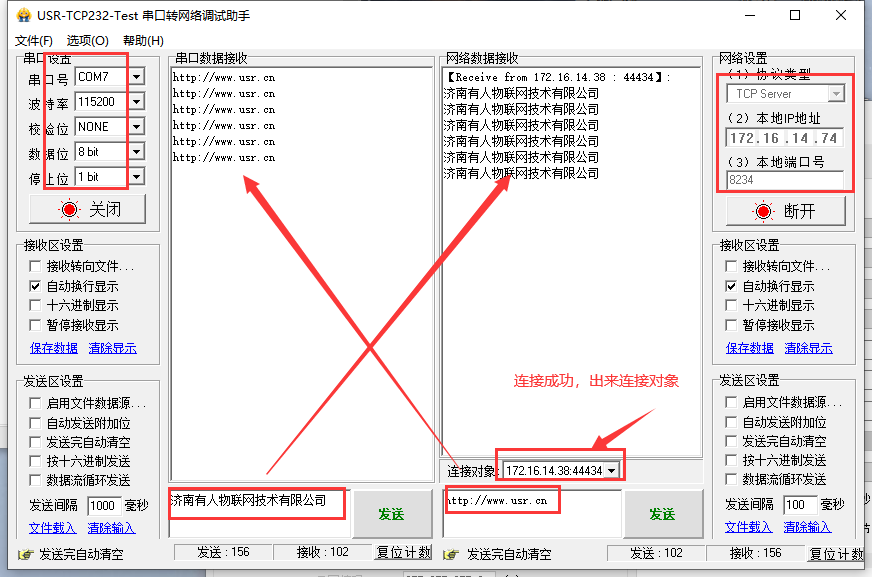

  4. 打开USR_TCp232_TEST软件

  将软件串口设置中的串口号配置为COM7。由于设备默认协议类型为TCp Client,所以电脑端连接设备需要设置为TCp Server连接设备。

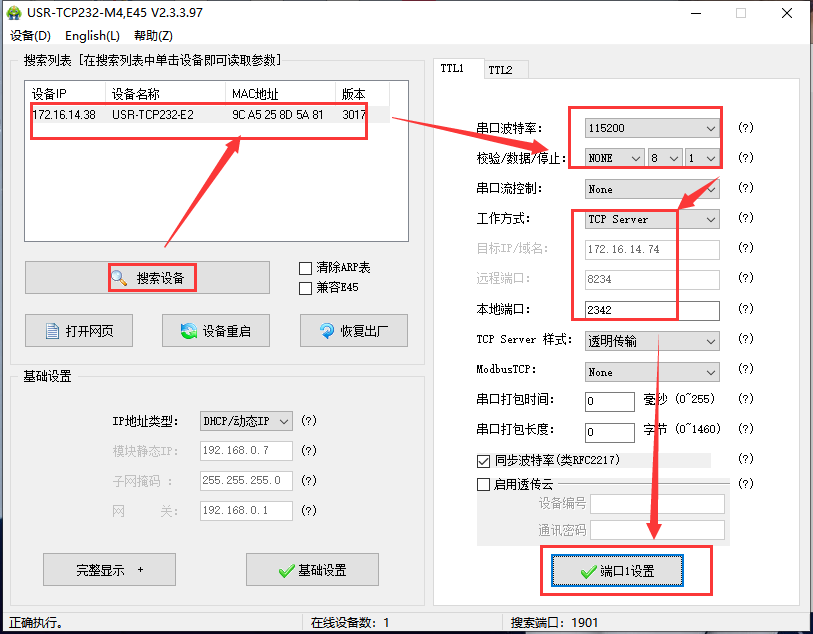

  5. 打开设置软件(E2做tcp server)

  点击“搜索设备”当搜索列表中出现E2的设备后,单击搜索到的设备,查看其配置信息,工作方式选择TCp server,本地端口号:2342,点击端口设置保存参数。

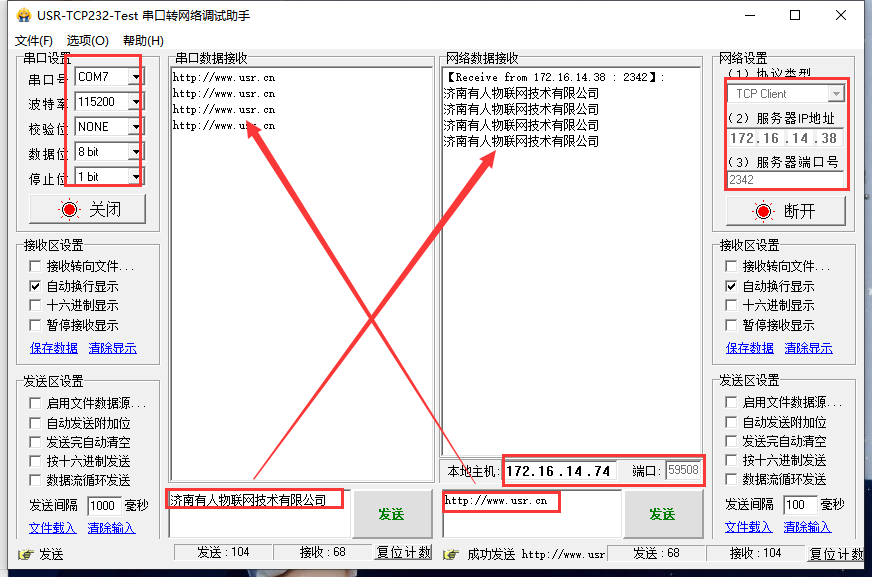

  6.E2设备默认协议类型为TCp server,所以电脑端连接设备需要设置为TCp client连接设备,服务器Ip地址为E2Ip地址:172.16.14.81,服务器端口为E2模块本地端口号:2342
