USR-LG210-L 组网广播通信测试配置案例

2020-09-17

分享到:
{}

  组网广播模式下,节点入网后,当节点数据上传到集中器时,集中器判断节点 ID 若为网内 ID 则将接收数据内容上报到服务器,否则不上报。集中器发送数据时,只有入网的节点可以接受到下发数据。

  1:需要下载的软件和说明书

  LoRa无线网关LG210设置软件

  TCP232-TES串口及网络调试软件

  LG210说明书

  2:硬件连接

  lora无线网关LG210与lora节点(USR-LG206-L-C-H10)安装天线,使用各自配套电源适配器供电, LG210与LG206串口连接电脑,LG210网口连接路由器或者交换机,电脑也接入该路由器或交换机。

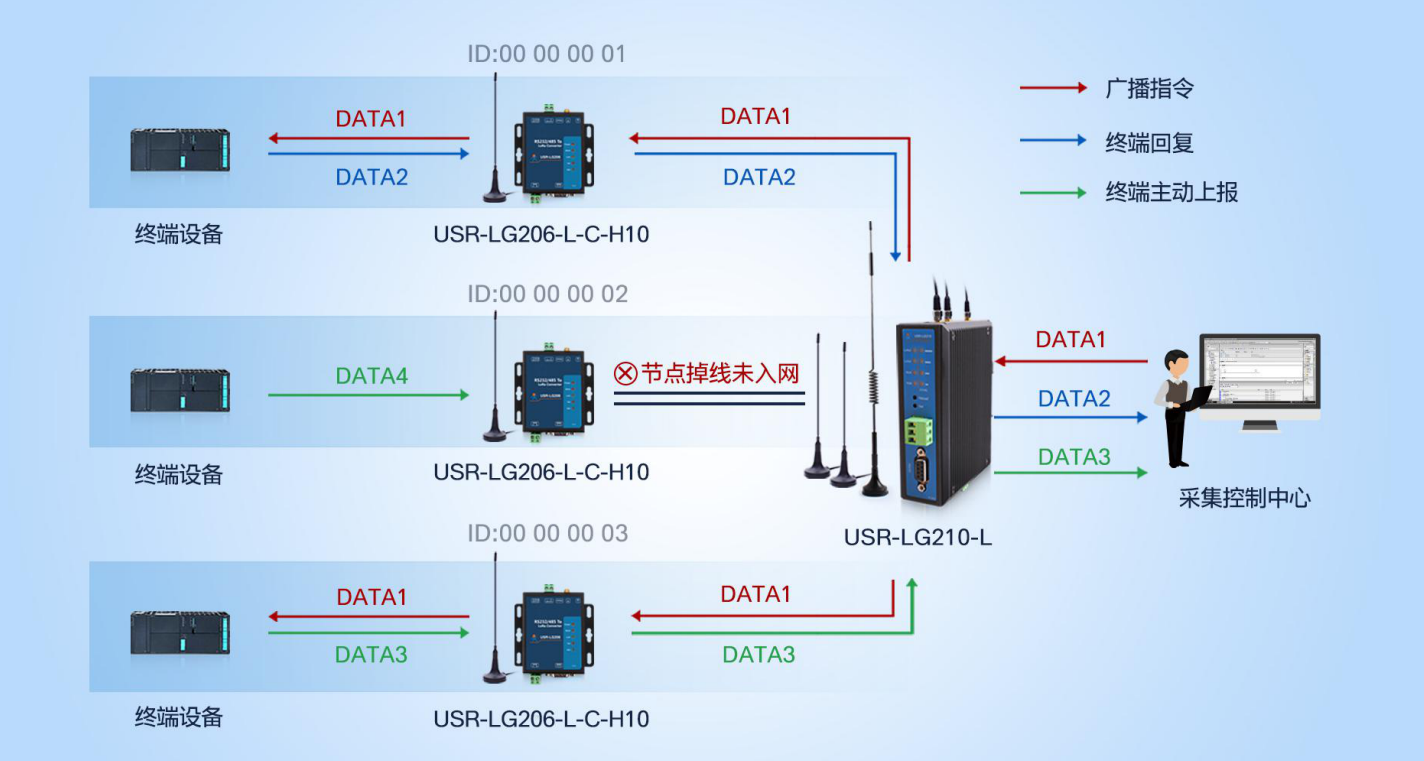

  2.1组网广播通信过程:



  3:参数设置

  1) 在pC端运行USR-TCp232-Test软件,创建地TCp Server服务器,本地ip地址为电脑ip, 本地端口自定义设置就可以。 模拟通信过程中的云平台/控制中心。根据节点串口参数打开串口通信端口,模拟通信过程中的终端设备。

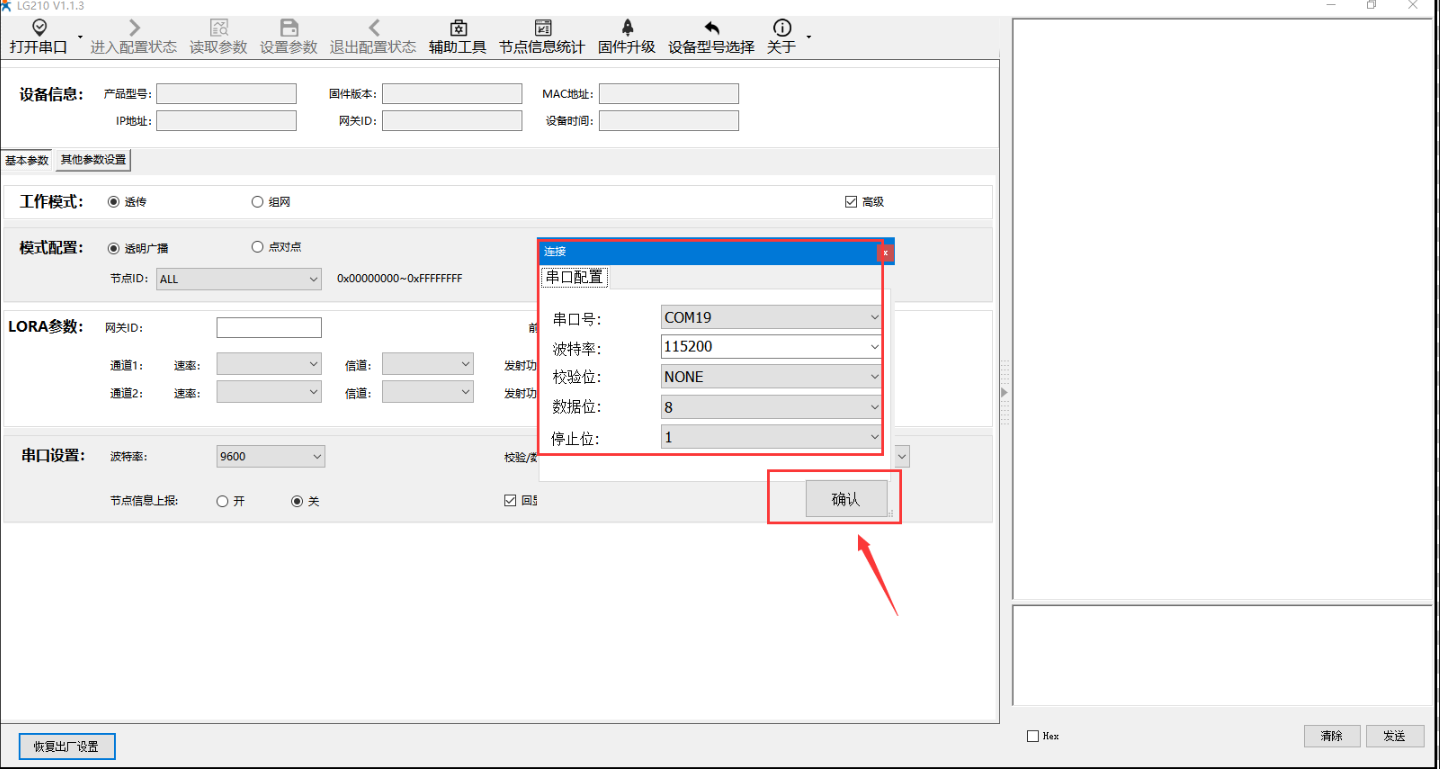

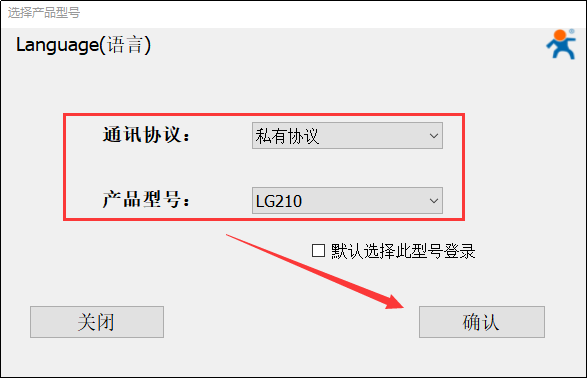

  2) 打开设置软件(协议选择私有协议,型号选择LG210),依次点击打开串口(选择LG210对应的串口号,串口参数:115200,None,8,1,NFC)。

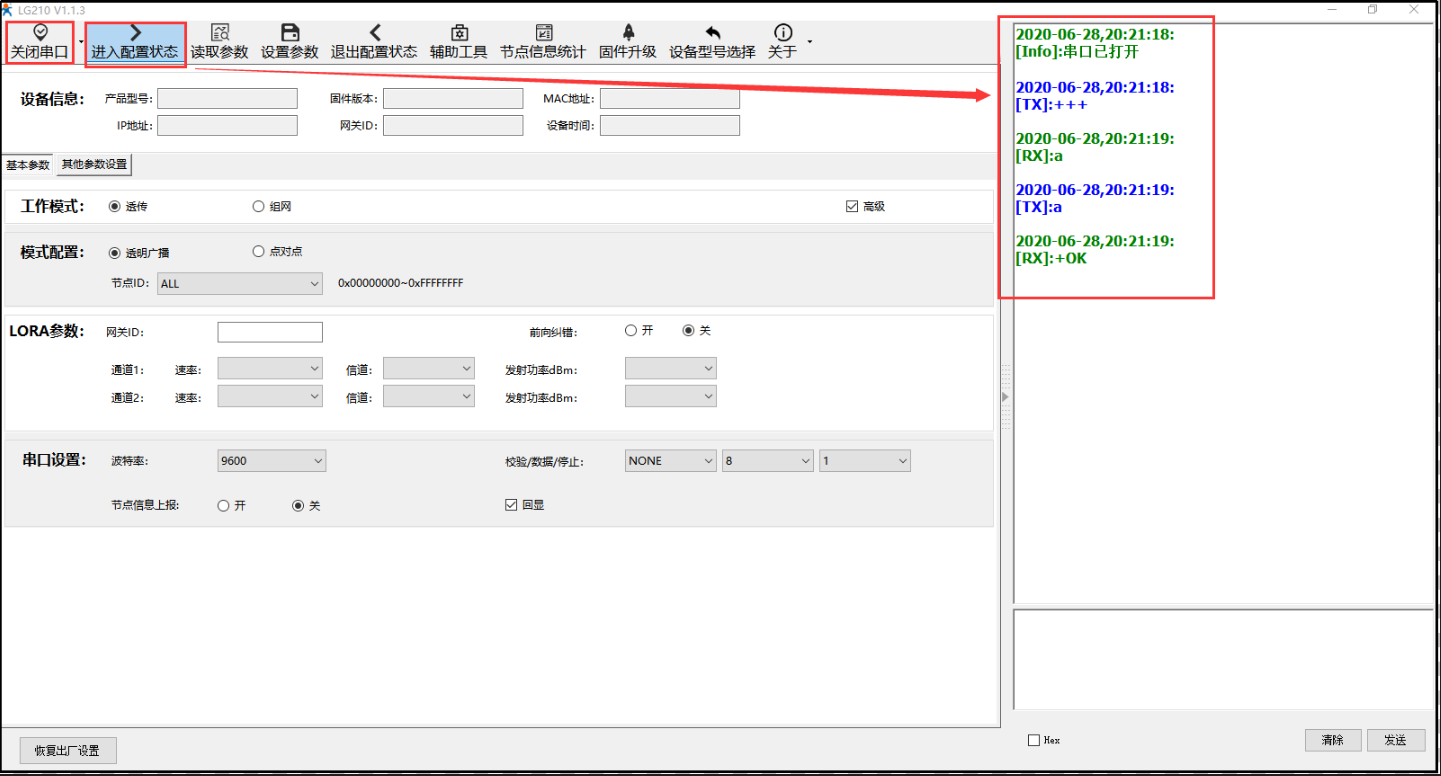

  3) 点击进入配置状态,能返回a +OK,说明模块已进入配置模式,在配置模式下才可以读取配置模块参数, 若不返回a+ OK,说明模块没有进入配置模式,检查接线是否可靠稳定,打开的com口对不对,串口参数配置的对不对。



  4) 模块进入配置状态后,点击读取参数,读取模块此时的配置参数。

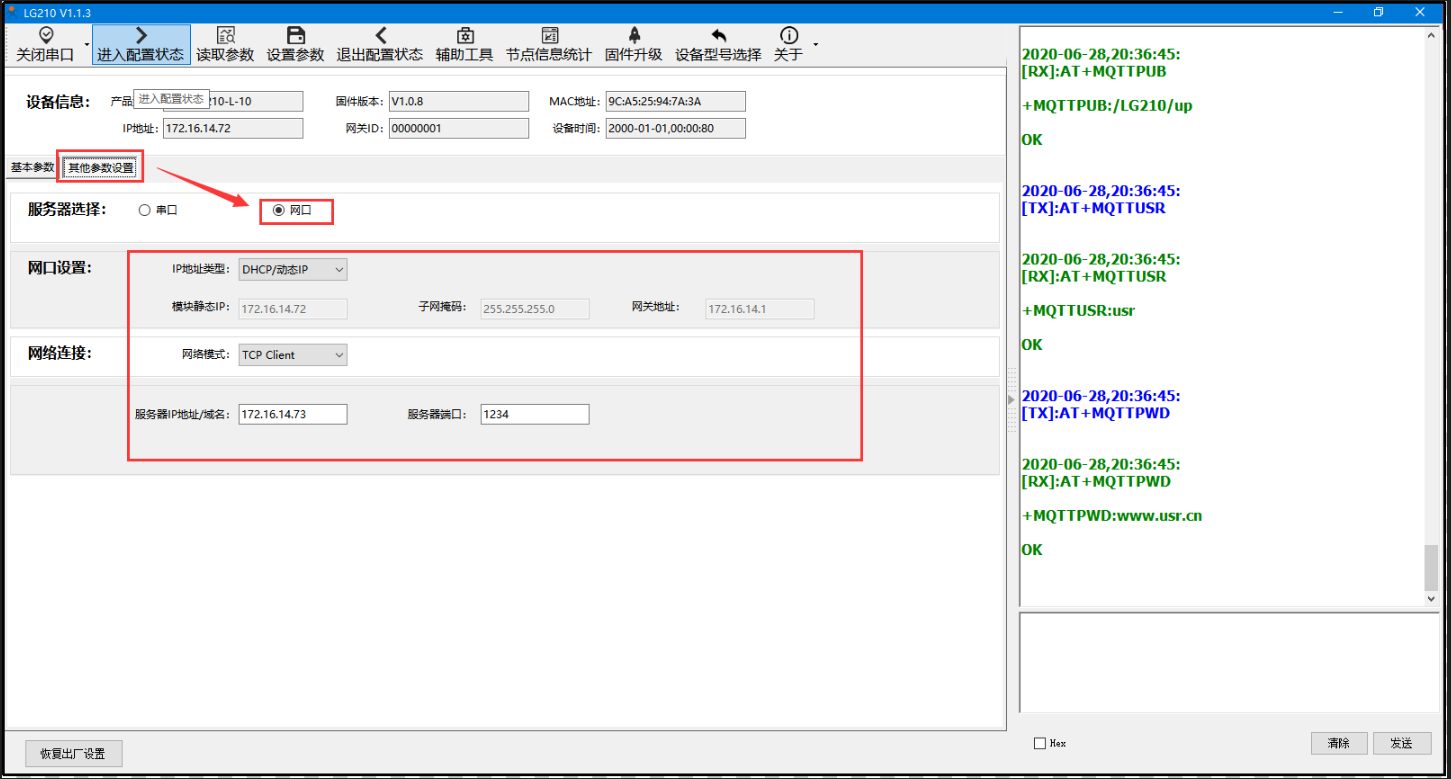

  点击“其他参数配置”,服务器选择:“网口”。

  网口模式根据需要可设置Ip地址类型,此处选择:“DHCP/动态Ip”。

  网络模式选择:“TCp Client”

  服务器Ip地址/域名以及服务器端口号配置为电脑tcp server的ip与端口。

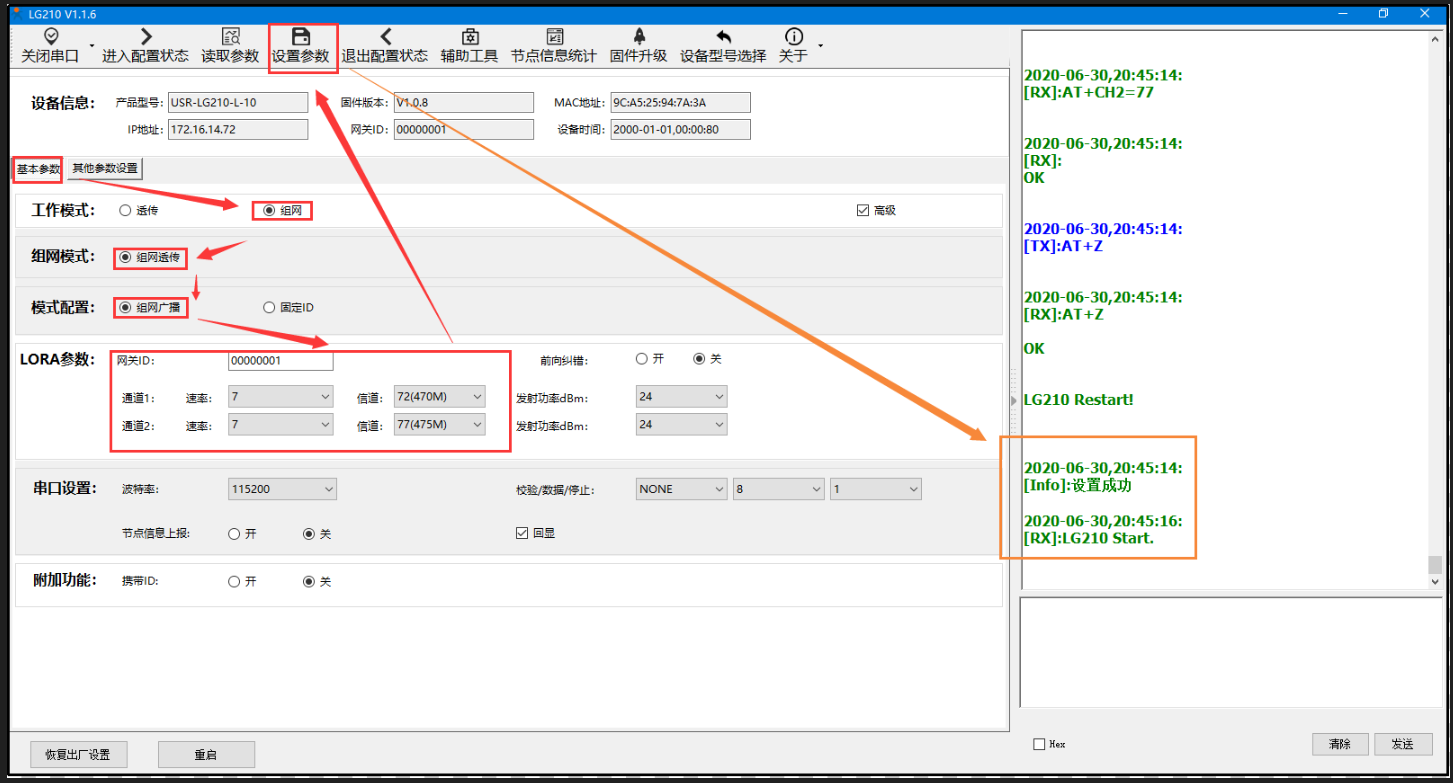

  5) 点击“基本参数”,工作模式选择:“组网”

  组网模式:“组网透传”

  模式配置:“组网广播”

  网关ID:“0000001”

  通道一:“7”,信道:“72(470MHZ)”

  通道二:“7”,信道:“77(475MHZ)”

  点击“设置参数”。

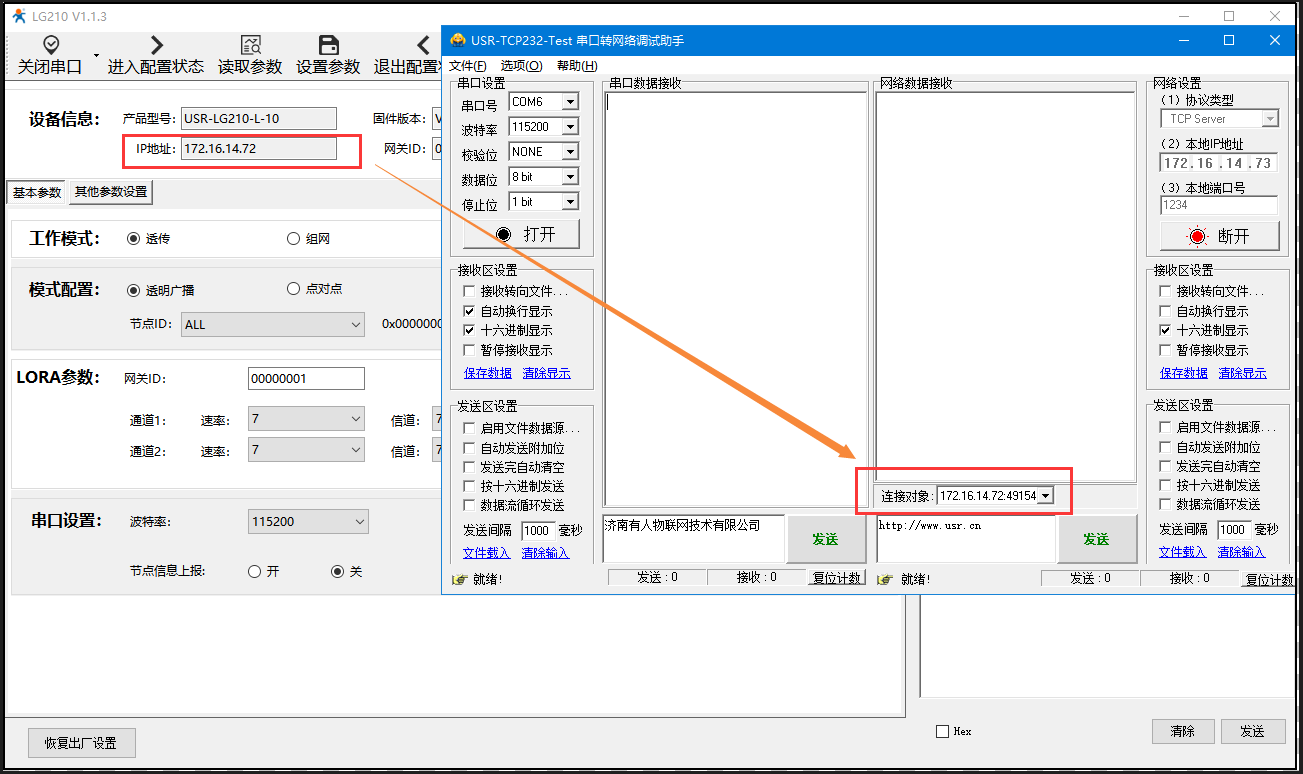

  6) LG210配置完自动重启后,查看网络调试助手会显示有连接对象,连接对象Ip与LG210的Ip是一致的,说明LG210已连接成功。

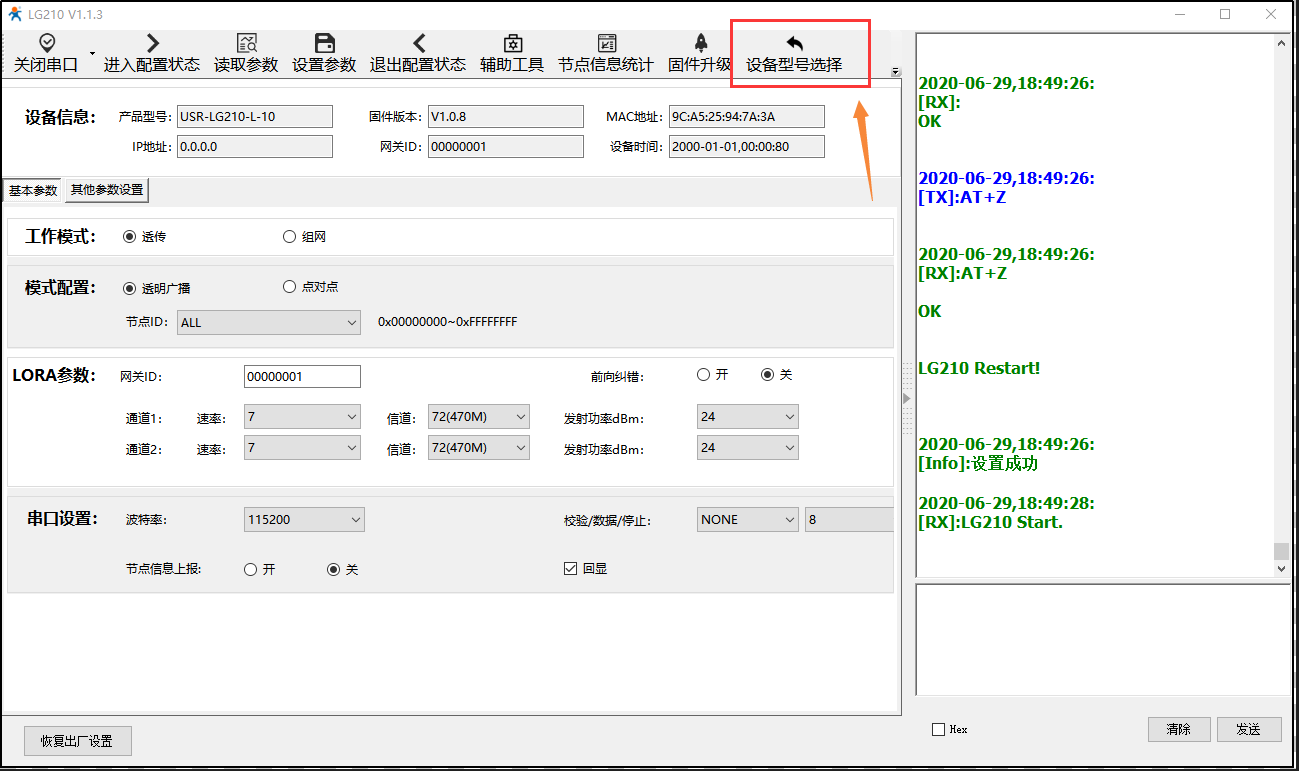

  7) 配置LORA节点USR-LG206-L-C-H10,设置软件设备选型选择”LG206-L-p-H10”。





  8) 206若是没有配置修改过串口参数,打开串口时,使用206默认串口参数:115200,None,8,1 打开。



  9) 打开串口点击“进入配置状态”,能返回a +OK,说明模块已进入配置模式,在配置模式下才可以读取配置模块参数, 若不返回a+ OK,说明模块没有进入配置模式,检查接线是否可靠稳定,打开的com口对不对,串口参数配置的对不对。

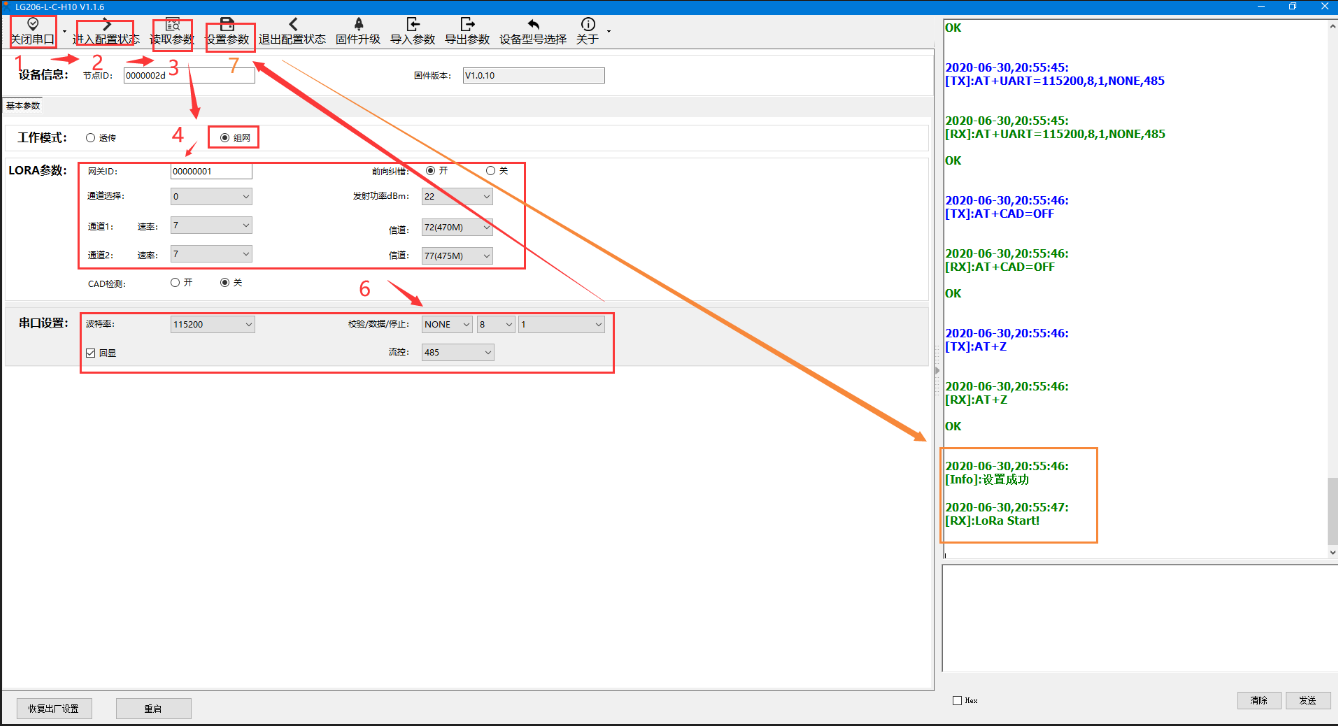

  点击“读取参数”后, 将工作模式配置为“组网”,

  LORA参数 - 网关id默认“00000001”;

  通道选择为“0”;

  通道一:“7”,信道:“72(470MHZ)”;

  通道二:“7”,信道:“77(475MHZ)”。

  实际应用时,串口设置内的波特率、校验位、数据位、停止需要配置为您206串口要要接的串口设备串口参数,不然数据会是乱码,本次案例为默认参数未修改。 使用485串口线时流控配置为“485”,流控为485时也是可以使用232串口线通信的。

  注:206有两个串口,分别为485串口与232串口,不支持同时使用,这两个串口线不能同时接串口设备。

  配置完点击“设置参数”, 提示设置成功后,点击“关闭串口”。



  206组网成功后自身的lora状态指示灯会亮起。

  3:通信测试

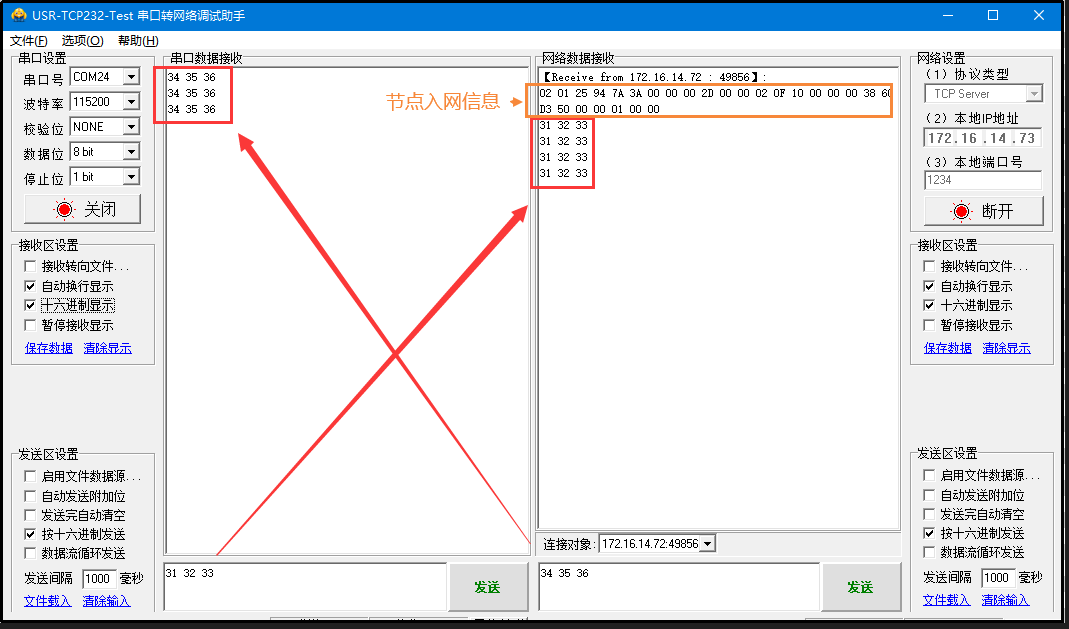

  在USR-TCp232-Test软件的串口端打开206的串口, 互发数据便可通信了。



  注意:206与210的lora天线不要相距太近,太近会造成干扰数据收发不正常。

  使用过程中出现速率一致信道不同的 USR-LG206-L-C-H10,收到了集中器发出的数据。

  可能有以下原因:

  (1)节点工作信道比较接近。

  (2)节点天线距离比较近。

  解决方式:

  (1)不同节点信道设置间隔大一些,至少 5 个信道以上。

  (2)相邻节点吸盘天线间隔 5m 以上。
